Dostępny
24...240 V DC

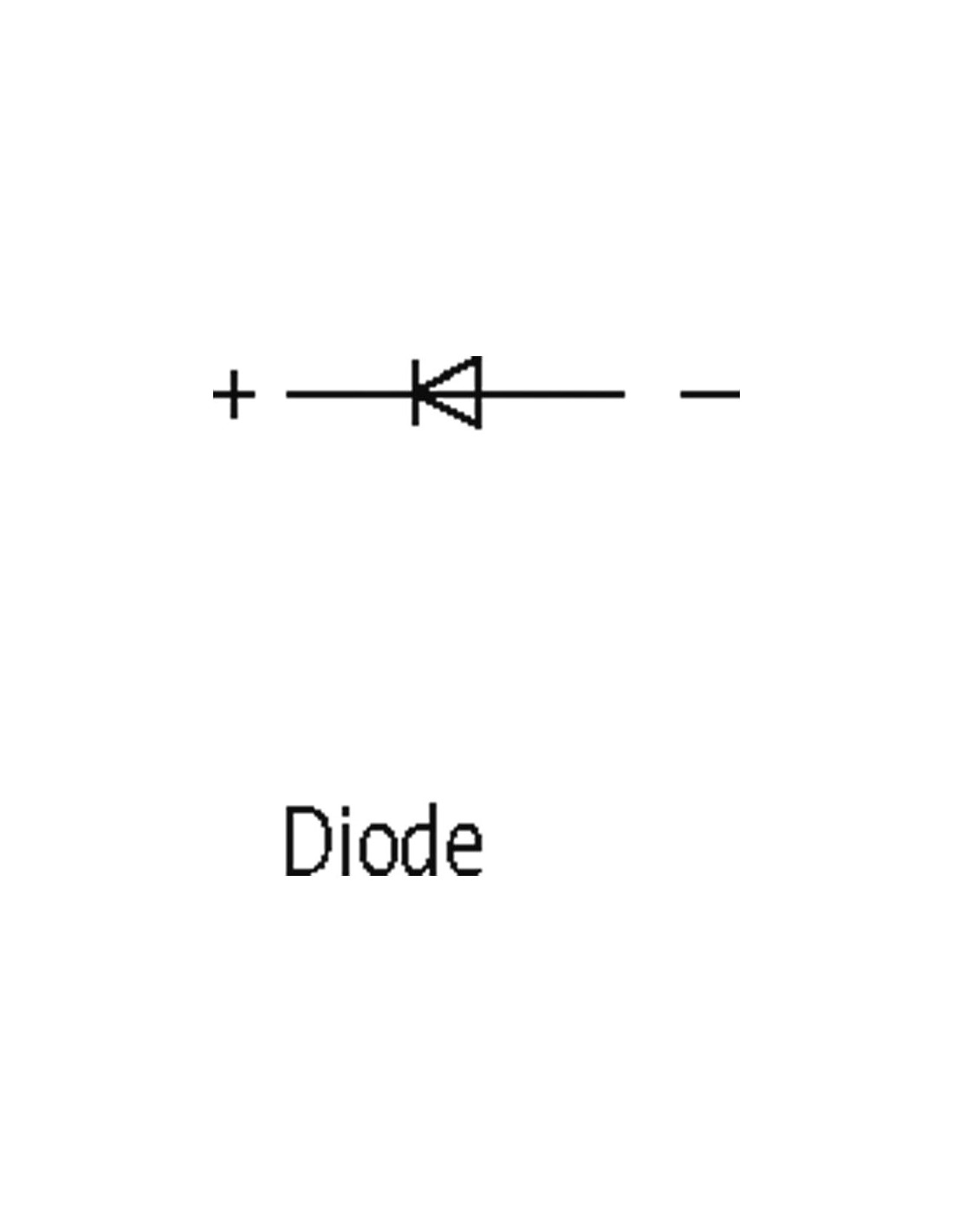

Dioda
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | uniwersalny |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
| Moc trzymania maks. | 15 W |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 24 V |
| Napięcie wejściowe AC maks. | 240 V |
Instalowanie | Podłączanie
| Connection information | samozabezpieczająca widełkowa końcówka kablowa |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 30 mm |
| Szerokość | 20 mm |
| Głębokość | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

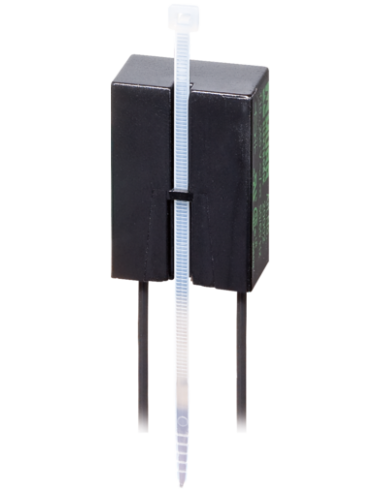

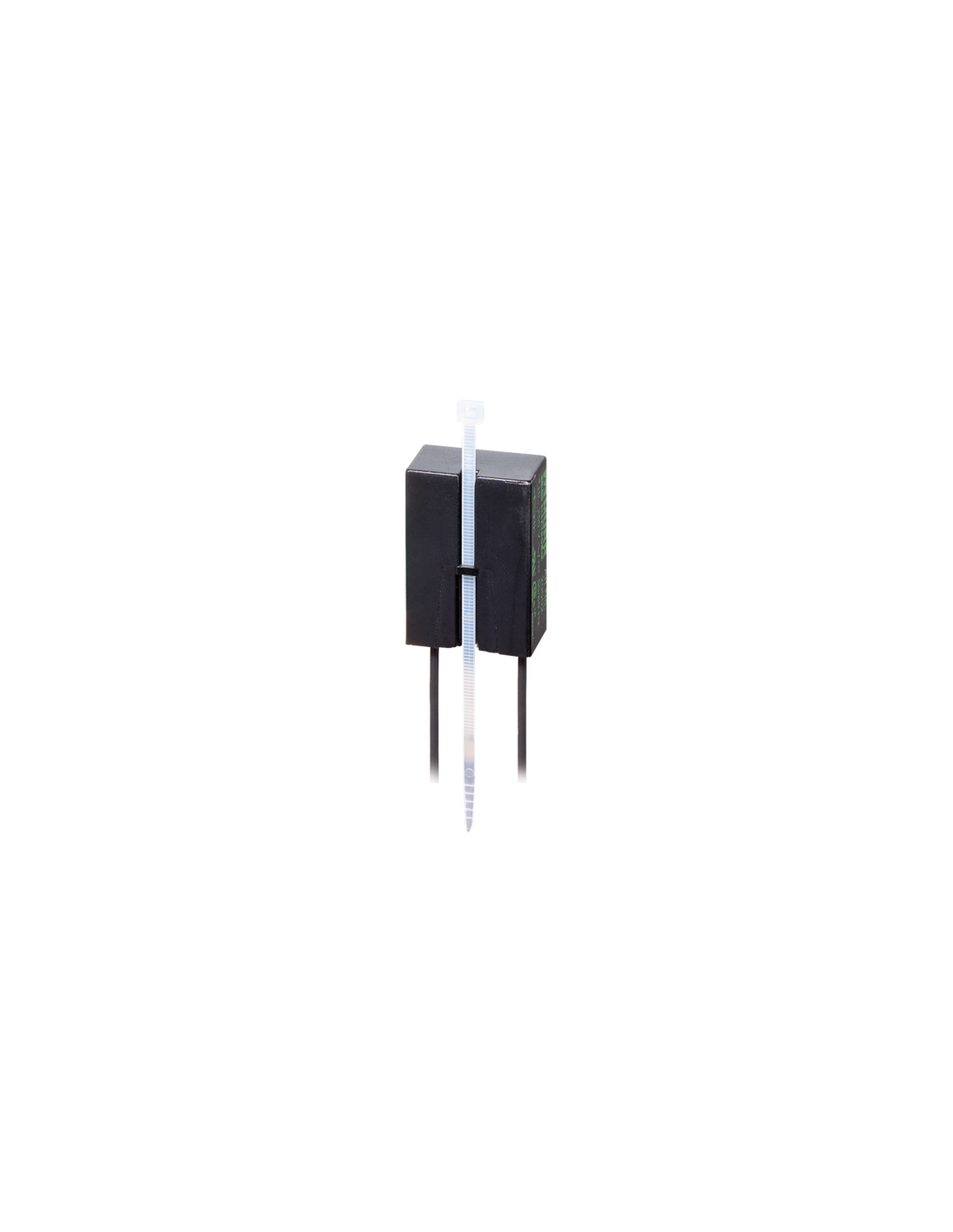

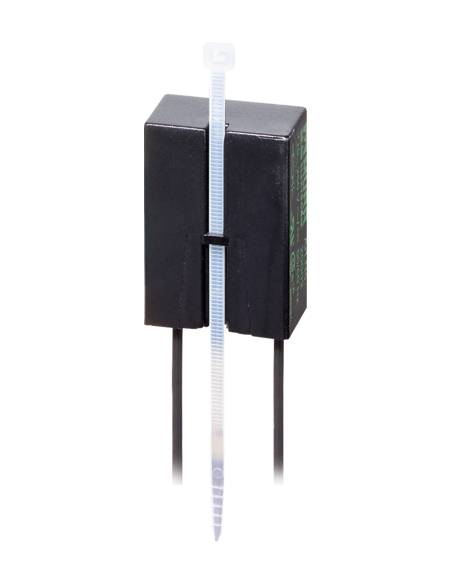

Tłumik przepięć do stycznika AEG – dioda 0..240VDC/1000V1A (kod: 26001)
Tłumik przepięć do stycznika AEG z diodą przeznaczony jest do skutecznej ochrony urządzeń elektrycznych przed szkodliwymi przepięciami powstającymi podczas wyłączania cewki stycznika. Funkcjonuje w szerokim zakresie napięcia od 24 do 240 V DC, dzięki czemu znajduje zastosowanie w różnorodnych instalacjach automatyki przemysłowej oraz systemach sterowania.
Zalety tłumika przepięć – ochrona i bezpieczeństwo instalacji
Stosowanie tłumików przepięć znacząco ogranicza ryzyko uszkodzenia wrażliwych elementów elektronicznych oraz minimalizuje zakłócenia elektromagnetyczne (EMC) powstające w czasie rozłączania obwodu cewki stycznika. Prezentowany model wyposażony jest w wysokiej jakości diodę, której zadaniem jest eliminowanie przepięć indukowanych na cewce oraz zapobieganie powstawaniu łuku elektrycznego. Urządzenie chroni styczniki, przekaźniki, sterowniki PLC oraz inne elementy automatyki przed negatywnym wpływem przepięć.
- Uniwersalna kompatybilność z szeroką gamą styczników i zastosowań
- Pewna ochrona przed przepięciami DC do 240V
- Wysoka trudnopalność (klasa UL94 V-0 obudowy)
- Kompaktowe wymiary ułatwiające montaż nawet w ograniczonej przestrzeni rozdzielnic
- Łatwa instalacja dzięki samozabezpieczającej się widełkowej końcówce kablowej oraz taśmie mocującej
Możliwości zastosowania tłumika przepięć do stycznika
Tłumik przepięć z diodą można wykorzystać wszędzie tam, gdzie zastosowane są styczniki, przekaźniki lub elektromagnesy zasilane napięciem stałym DC o wartościach do 240V. Typowe zastosowania obejmują:
- Sterowanie silnikami, zaworami i siłownikami w przemysłowych systemach automatyki
- Obwody sterowania w szafach rozdzielczych i panelach sterowniczych
- Automatyka budynkowa oraz systemy HVAC
- Aplikacje zasilane bateryjnie oraz instalacje solarne wymagające ochrony przed przepięciami DC
Konstrukcja i trwałość – gwarancja bezpieczeństwa

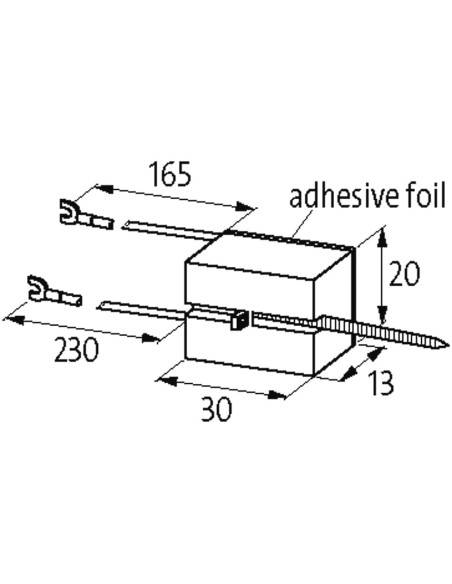

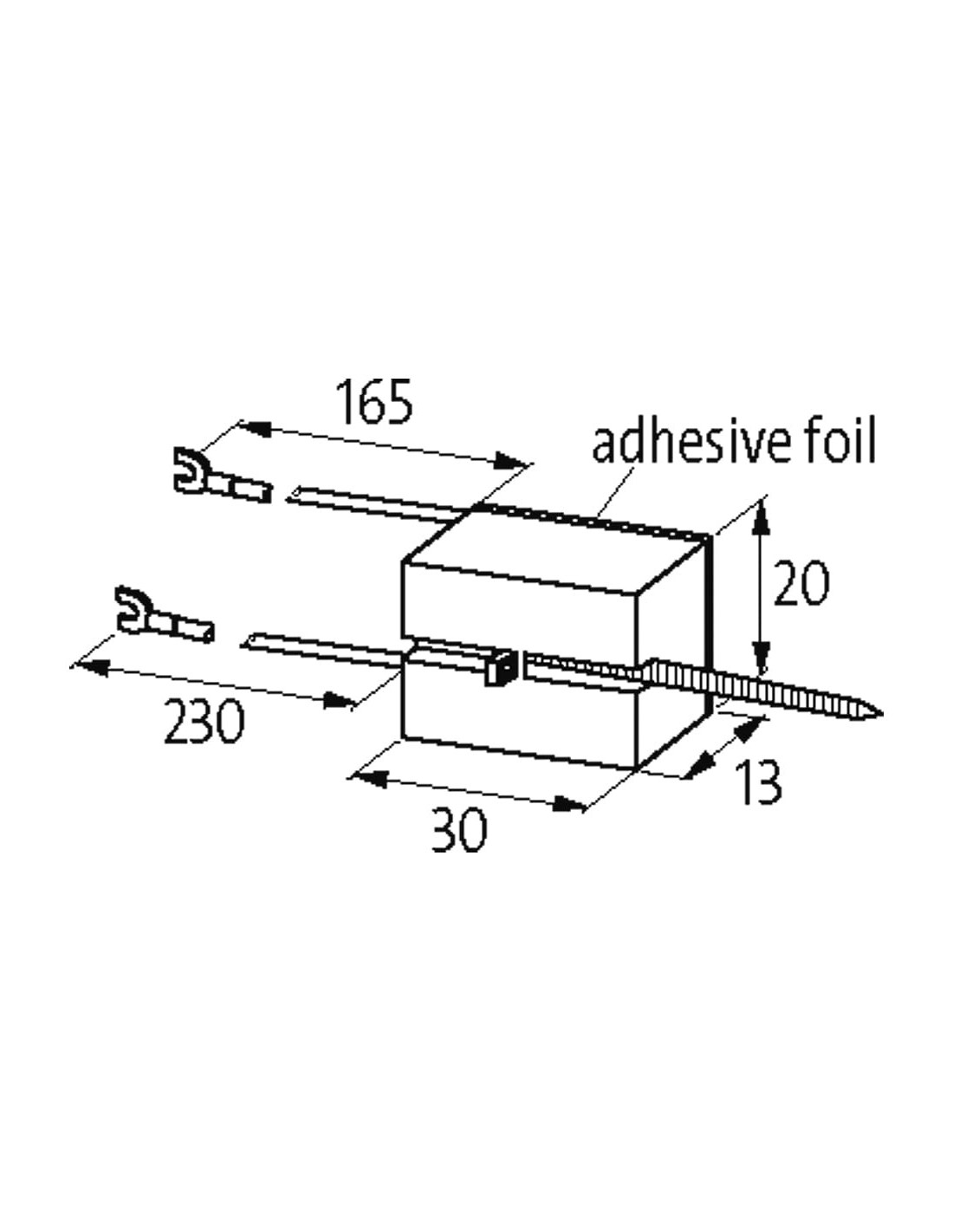

Obudowa tłumika została wykonana z tworzywa sztucznego o wysokiej klasie trudnopalności (UL94 V-0), co zapewnia odporność na wysokie temperatury i bezpieczeństwo użytkowania nawet w wymagających środowiskach przemysłowych. Wymiary urządzenia to 30 x 20 x 13 mm, co pozwala na łatwe umieszczenie elementu w istniejących instalacjach.
Zakres temperatury pracy od -20°C do +70°C umożliwia wykorzystanie tłumika zarówno wewnątrz, jak i na zewnątrz pomieszczeń technicznych.
Podsumowanie – uniwersalna ochrona dla automatyki
Tłumik przepięć do stycznika AEG (kod 26001) to rozwiązanie, które skutecznie zabezpiecza układy sterowania przed destrukcyjnym wpływem przepięć indukcyjnych. Prosta instalacja, szeroki zakres napięć pracy oraz kompaktowe wymiary czynią ten produkt niezbędnym elementem każdego systemu automatyki przemysłowej i budynkowej.
