3× 575 V AC
VDR
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 10 ... 400 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 150 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |

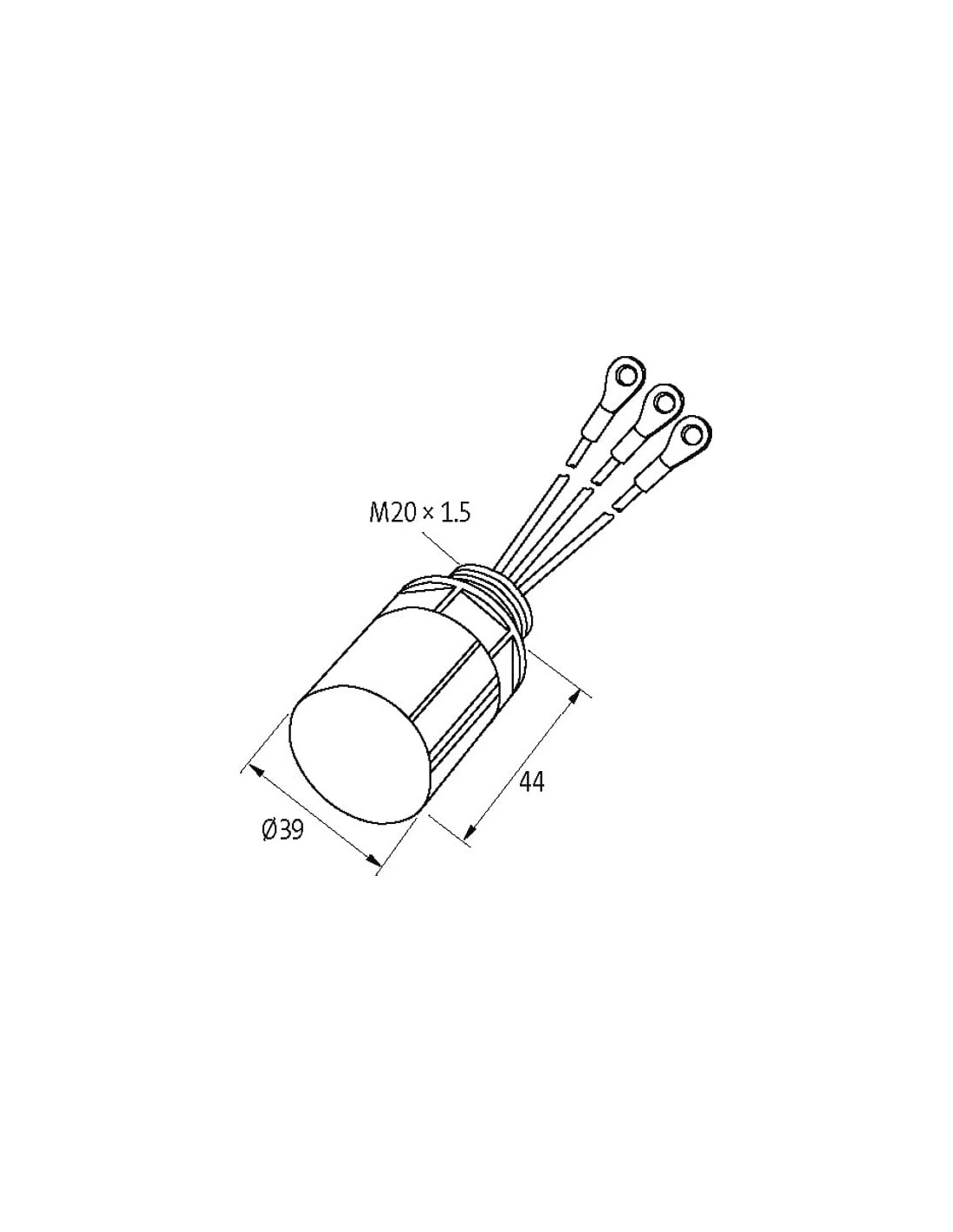

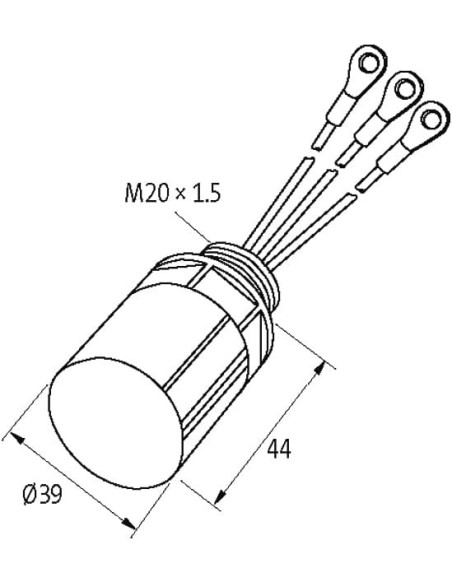

| Wysokość | 39 mm |
| Szerokość | 39 mm |
| Głębokość | 44 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

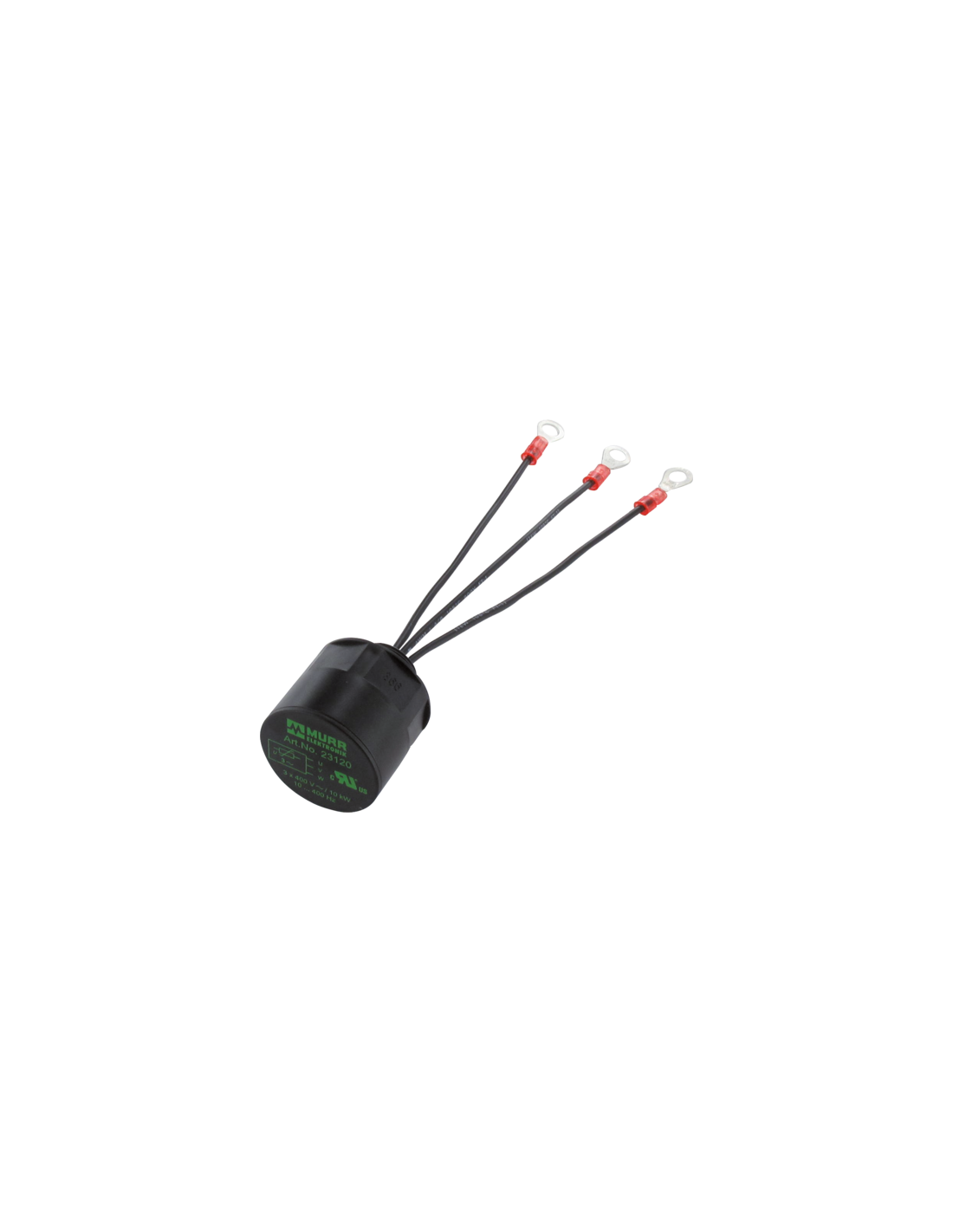

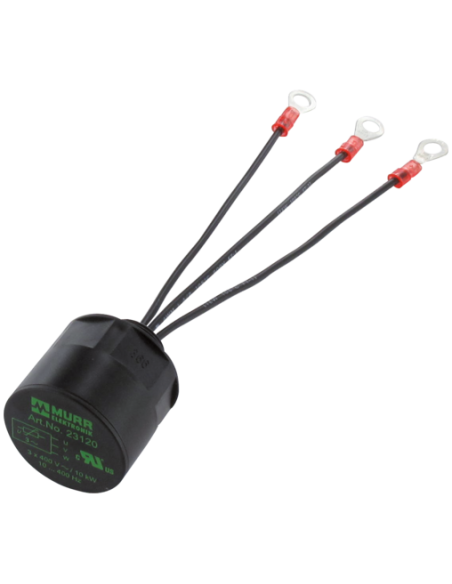

Tłumik przepięć do silnika warystorowy 3x575VAC/20kW – Kod produktu 23146
Tłumik przepięć do silnika o kodzie 23146 to specjalistyczne urządzenie zabezpieczające instalacje elektryczne przed niebezpiecznymi przepięciami w obwodach trójfazowych. Produkt został zaprojektowany z myślą o wykorzystaniu w układach zasilających silniki trójfazowe o mocy do 20 kW i napięciu 575 V AC. Jego zadaniem jest ochrona silników oraz elementów automatyki przed skutkami zwarć, przepięć oraz szkodliwymi impulsami generowanymi podczas pracy.
Warystor VDR – skuteczna ochrona przed przepięciami
Wbudowany warystor typu VDR efektywnie ogranicza poziom przepięć i zapobiega uszkodzeniom urządzeń elektrycznych, gwarantując podwyższoną bezawaryjność i trwałość silników. Moduł tłumika przepięć zapewnia ochronę w szerokim zakresie częstotliwości sieci (10 ... 400 Hz), co czyni go uniwersalnym rozwiązaniem w różnych aplikacjach przemysłowych.
Typowe zastosowania tłumika przepięć 3x575VAC/20kW
- Ochrona uzwojeń silników trójfazowych przed uszkodzeniem wskutek nagłych wzrostów napięcia
- Stosowanie w skrzynkach zaciskowych (Motorklemmkasten) i rozdzielniach automatyki
- Poprawa niezawodności systemów napędowych w przemyśle spożywczym, chemicznym, maszynowym i energetycznym
- Zabezpieczenie linii zasilających urządzenia, które nie pracują z przemiennikiem częstotliwości
Zalety i cechy konstrukcyjne tłumika przepięć do silnika
- Odporność na trudne warunki środowiskowe – zakres temperatury pracy od -20°C do +60°C oraz trudnopalna obudowa wykonana z tworzywa sztucznego (klasa UL94 V-0)
- Kompaktowa budowa – niewielkie wymiary (wysokość 39 mm, szerokość 39 mm, głębokość 44 mm) umożliwiają wygodny montaż nawet w ograniczonej przestrzeni
- Prosty montaż – przewody skrętkowe zakończone pierścieniowymi końcówkami kablowymi (M6, izolowane)
- Wysoka skuteczność tłumienia impulsów przepięciowych i szumów elektrycznych w systemach trójfazowych
- Dostępność wersji dedykowanych do różnych napięć i mocy silnika (na życzenie)
Budowa i instalacja tłumika przepięć
Tłumik przepięć 3x575VAC/20kW został wyposażony w trzy przewody połączeniowe o długości 150 mm, co umożliwia łatwy montaż bezpośrednio w skrzynce zaciskowej silnika lub w rozdzielni. Zaleca się stosowanie urządzenia wyłącznie w aplikacjach bez przemienników częstotliwości. Solidna konstrukcja oraz zastosowanie 2-komponentowej masy zalewowej zapewniają odporność na drgania, wstrząsy oraz czynniki środowiskowe.
Ochrona instalacji trójfazowych – niezawodne zabezpieczenie silników
Tłumik przepięć do silnika o mocy do 20 kW oraz napięciu znamionowym 3×575 V AC, dzięki zaawansowanej technologii warystorowej, stanowi skuteczne i proste rozwiązanie do ochrony nowoczesnych instalacji przemysłowych oraz automatyki. Jest zalecany do szerokiego zakresu zastosowań, w których kluczowa jest nieprzerwana i bezpieczna praca silników trójfazowych.
