3× 575 V AC
VDR
ze złączem śrubowym (M20×1.5 mm)
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 150 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |

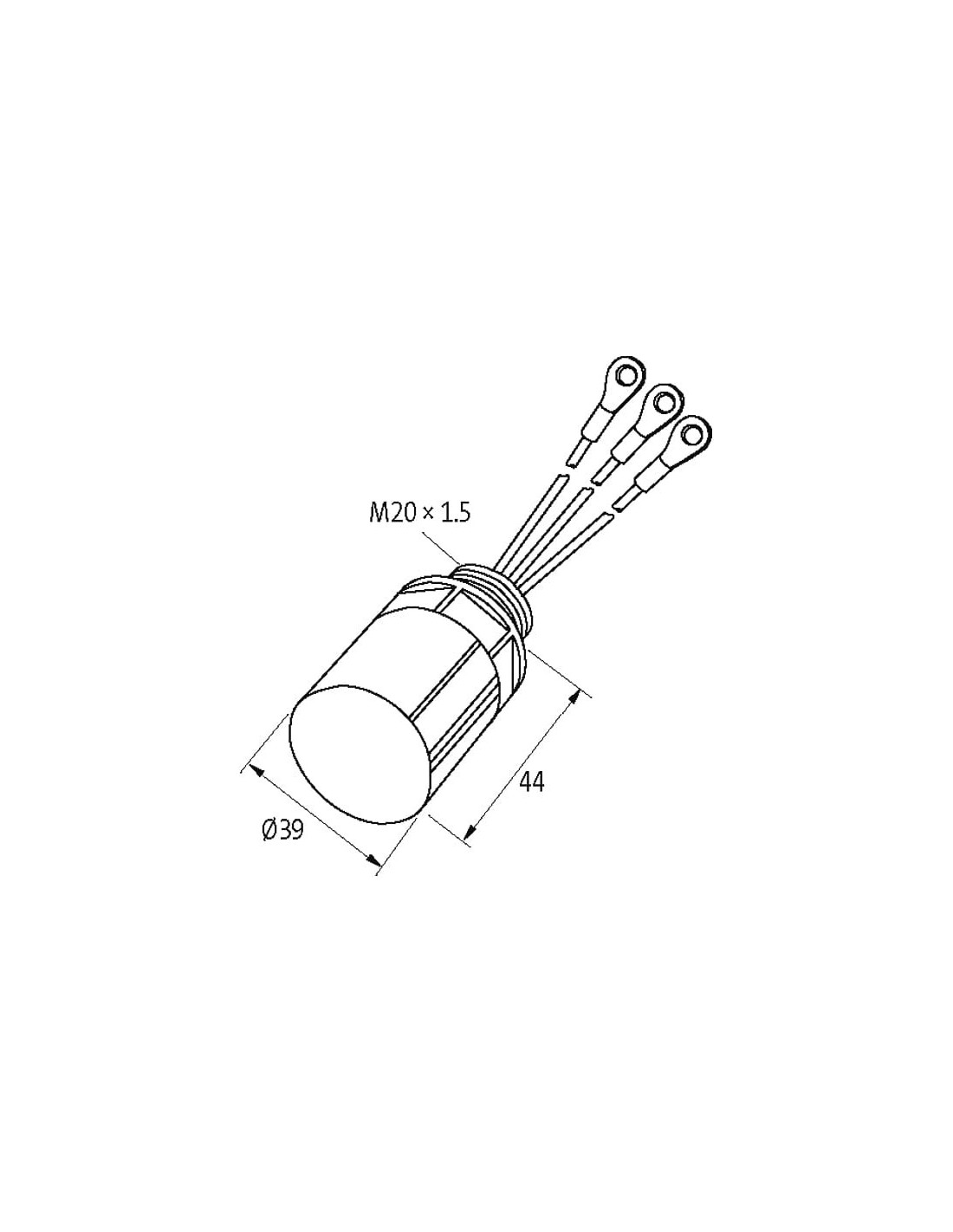

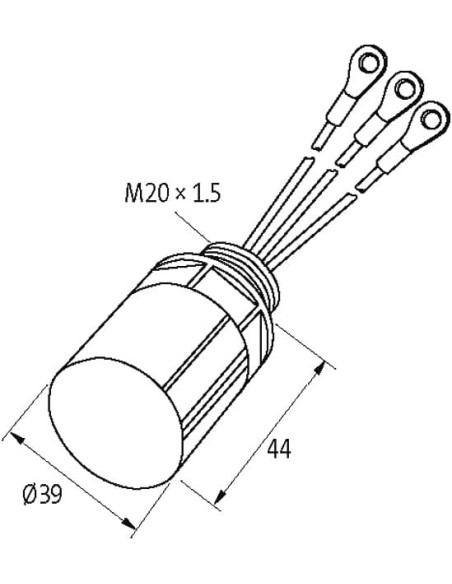

Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |
| Wysokość | 39 mm |
| Szerokość | 39 mm |
| Głębokość | 44 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

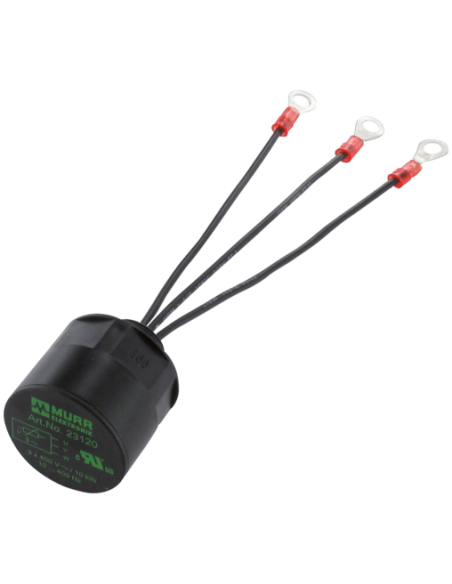

Tłumik przepięć do silnika – warrystor 3x575VAC/10kW (kod: 23145)
Tłumik przepięć do silnika (warrystor 3x575VAC/10kW, kod produktu 23145) to zaawansowany element ochrony instalacji elektrycznych, przeznaczony szczególnie do silników elektrycznych trójfazowych o napięciu 575 V AC oraz mocy do 10 kW. Jest on przeznaczony do montażu w skrzynkach zaciskowych silników (Motorklemmkasten), zapewniając skuteczną ochronę przed przepięciami oraz niepożądanymi zakłóceniami elektromagnetycznymi.
Bezpieczeństwo i ochrona silników elektrycznych przed przepięciami
Stosowanie warrystora trójfazowego znacząco zwiększa bezpieczeństwo pracy układów napędowych. Dzięki zastosowaniu wysokiej jakości elementów VDR, urządzenie to chroni uzwojenia silnika przed uszkodzeniami spowodowanymi krótkotrwałymi przepięciami oraz skokami napięcia, które mogą wystąpić na przykład podczas przełączania lub w wyniku wyładowań atmosferycznych.
- Wydłużenie żywotności silników poprzez redukcję ryzyka nieplanowanej awarii.
- Ograniczenie wpływu zakłóceń elektromagnetycznych na pracę maszyn przemysłowych.
- Odporność na trudne warunki eksploatacji – 2-komponentowa masa zalewowa oraz obudowa trudnopalna (UL94 V-0).
Prosty montaż i uniwersalność zastosowań
Element wyposażono w prosty system połączenia śrubowego (pierścieniowe końcówki przewodów M6, długość przewodów 150 mm), co znacząco ułatwia instalację bez konieczności lutowania. Śruba montażowa M20×1.5 umożliwia szybkie i solidne umieszczenie tłumika bezpośrednio w obudowie silnika.
- Uniwersalność – możliwość zastosowania w różnych systemach trójfazowych 3× 575 V AC.
- Zabezpieczenie zarówno nowych, jak i modernizowanych instalacji.
- Brak konieczności stosowania specjalistycznych narzędzi do podłączenia urządzenia.
Zastosowania tłumika przepięć warrystorowego
Tłumik przepięć do silnika typu VDR znajduje zastosowanie w:
- silnikach elektrycznych maszyn przemysłowych,
- wentylatorach trójfazowych,
- pompach i agregatach,
- urządzeniach HVAC,
- innych aplikacjach silnikowych, które nie współpracują z falownikami (nie jest rekomendowany do pracy z przemiennikami częstotliwości).
Wytrzymałość i parametry eksploatacyjne
Konstrukcja tłumika zapewnia odporność na ekstremalne temperatury pracy od -20°C do +60°C oraz wysoką trudnopalność, co umożliwia jego stosowanie również w wymagających środowiskach przemysłowych. Budowa z trwałego tworzywa sztucznego oraz hermetyczna zalewka pozwalają na bezpieczną i długotrwałą eksploatację.
Tłumik przepięć do silnika VDR 3x575VAC/10kW to niezawodne rozwiązanie chroniące układy napędowe przed skutkami przepięć i zakłóceń elektrycznych – kluczowy komponent bezpieczeństwa w każdej profesjonalnej instalacji.
