Dostępny
3× 575 V AC
VDR
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 100 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |
| Wysokość | 25 mm |
| Szerokość | 25 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

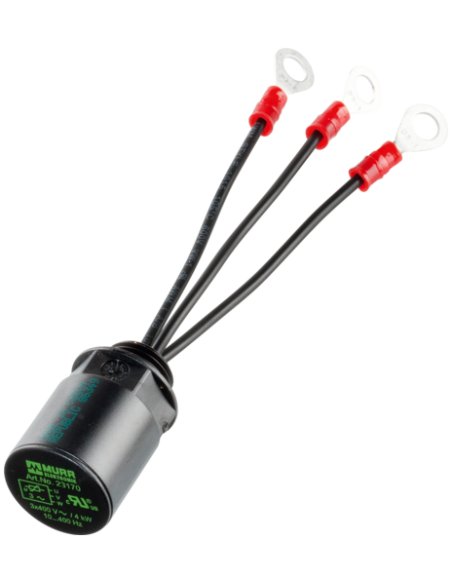

Tłumik przepięć do silników trójfazowych 575V AC – kod produktu: 23113
Tłumik przepięć przeznaczony do silników trójfazowych o napięciu 575 V AC to element niezbędny do ochrony oraz wydłużenia żywotności silników elektrycznych w aplikacjach przemysłowych. Urządzenie wykorzystuje technologię VDR (warystorów), skutecznie zabezpieczając uzwojenia silnika przed szkodliwymi przepięciami i zakłóceniami sieciowymi.
Zastosowanie tłumika przepięć w instalacjach przemysłowych
Tłumik przepięć 3-fazowy znajduje zastosowanie wszędzie tam, gdzie silniki narażone są na nagłe wzrosty napięcia, np. w przemyśle maszynowym, transportowym, automatyce czy systemach HVAC. Montaż tłumika przepięć pomaga:
- Chronić silnik przed uszkodzeniami spowodowanymi przez przepięcia.
- Redukować zakłócenia elektromagnetyczne powstające w wyniku pracy silnika.
- Poprawiać niezawodność i bezpieczeństwo działania całego układu napędowego.
- Ograniczać przestoje związane z awariami silnika spowodowanymi skokami napięcia.
Budowa i montaż tłumika przepięć do silnika
Kompaktowa i szczelna obudowa z tworzywa sztucznego klasy palności UL94 V-0 gwarantuje trwałość oraz podwyższoną odporność ogniową. Wypełnienie dwukomponentową masą zalewową skutecznie zabezpiecza elementy elektroniczne przed wilgocią i drganiami, dzięki czemu tłumik idealnie sprawdza się w trudnych warunkach przemysłowych.

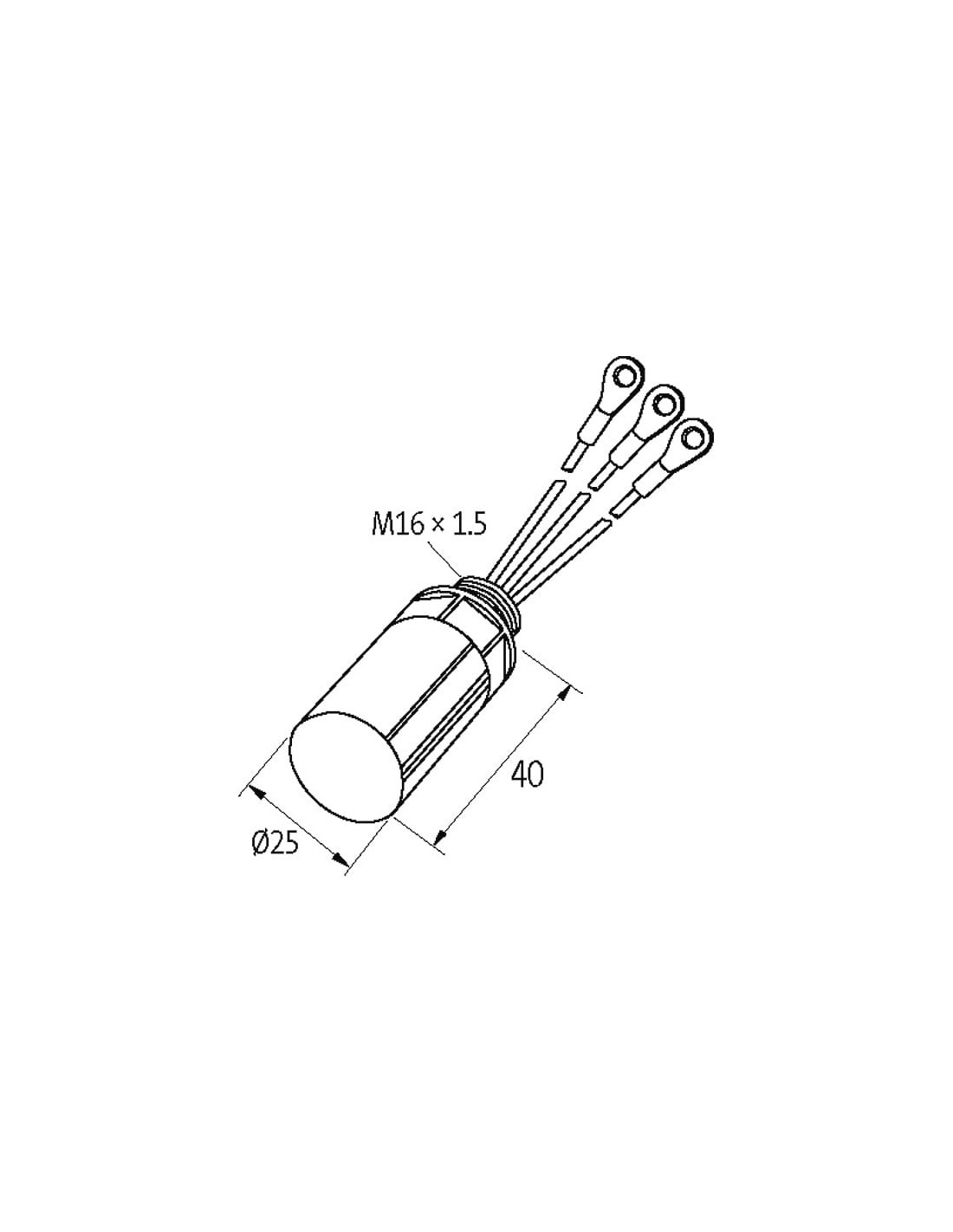

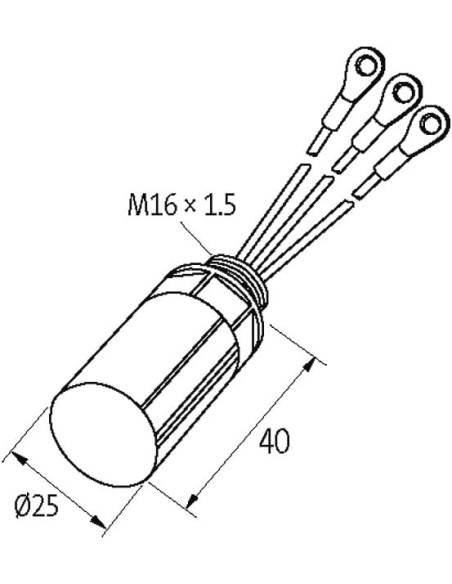

Zintegrowane przewody zakończone izolowanymi końcówkami pierścieniowymi (M6) ułatwiają szybki montaż w puszce zaciskowej silnika (Motorklemmkasten). Konstrukcja umożliwia instalację nawet w ograniczonej przestrzeni, dzięki niewielkim wymiarom: średnica 25 mm, długość 40 mm.
Najważniejsze cechy i korzyści z użytkowania
- Dedykowany do silników 3-fazowych o napięciu 575 V AC
- Skuteczna ochrona przed przepięciami dzięki zastosowaniu warystorów (VDR).
- Odporność ogniowa obudowy: UL94 V-0
- Zakres temperatury pracy: od -20 °C do +60 °C
- Maksymalny przekrój przyłącza: 0,5 mm²
- Łatwy montaż w puszce zaciskowej silnika
- Odporność na czynniki zewnętrzne dzięki zalaniu masą dwukomponentową.
Typowe zastosowania tłumika przepięć
- Automatyka przemysłowa
- Systemy transportowe i taśmociągi
- Układy wentylacji, klimatyzacji i chłodnictwa (HVAC)
- Maszyny i urządzenia produkcyjne
- Modernizacje i serwis silników elektrycznych
Wytrzymały tłumik przepięć to gwarancja bezpieczeństwa pracy oraz dłuższej żywotności silnika, jak również ograniczenie ryzyka awarii w kluczowych aplikacjach przemysłowych.
