Dostępny
110 V AC/DC

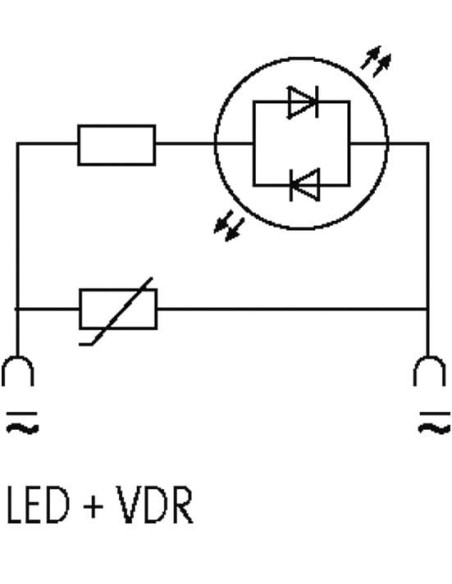

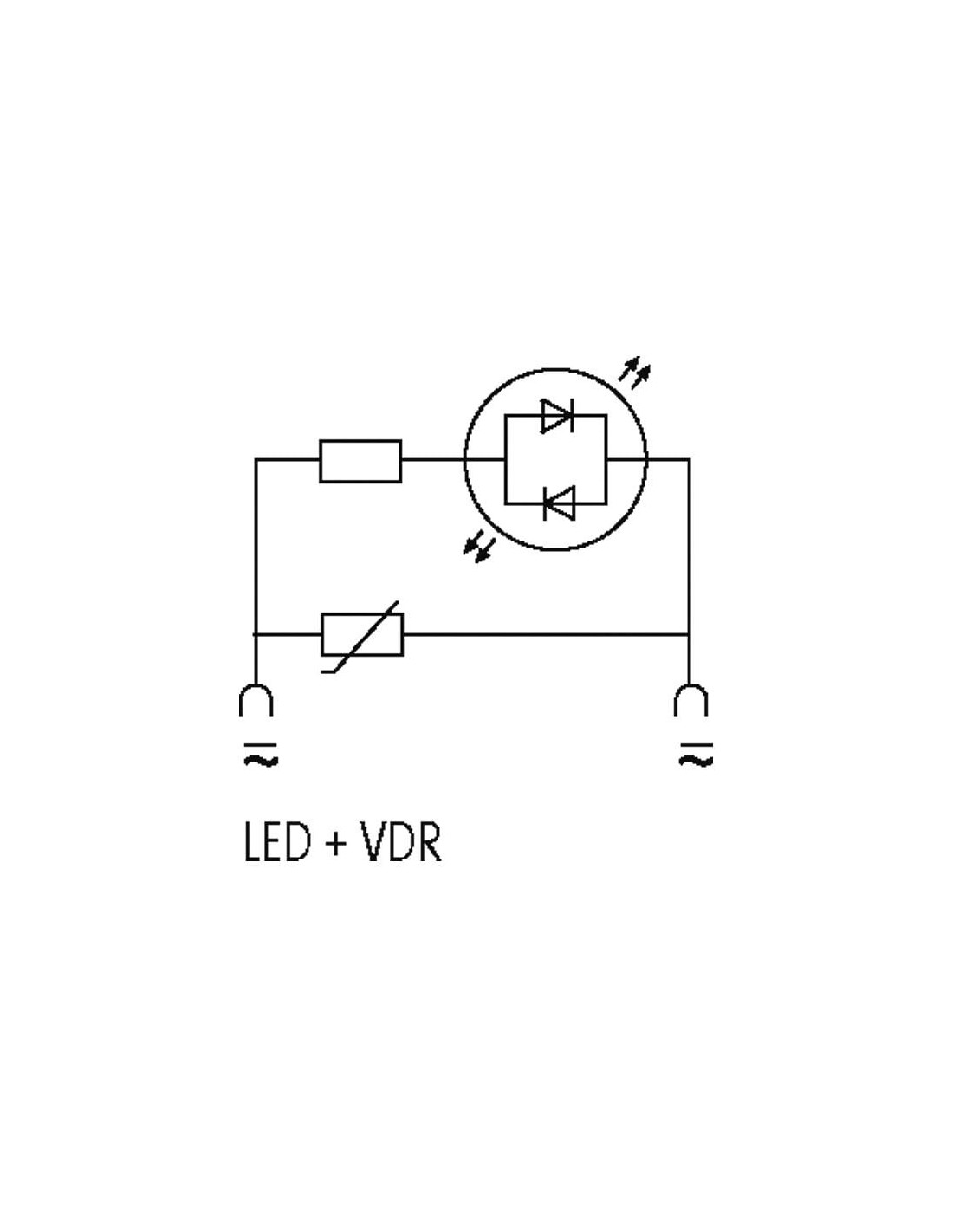

VDR + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 10 ms |
| Moc trzymania maks. | 100 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 235 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 48 V |
| Napięcie wejściowe AC maks. | 130 V |
| Napięcie wejściowe DC min. | 48 V |
| Napięcie wejściowe DC maks. | 130 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 45 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

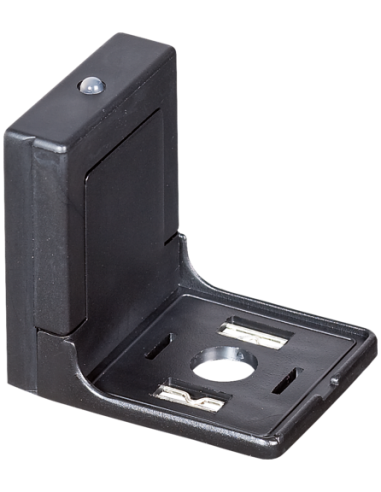

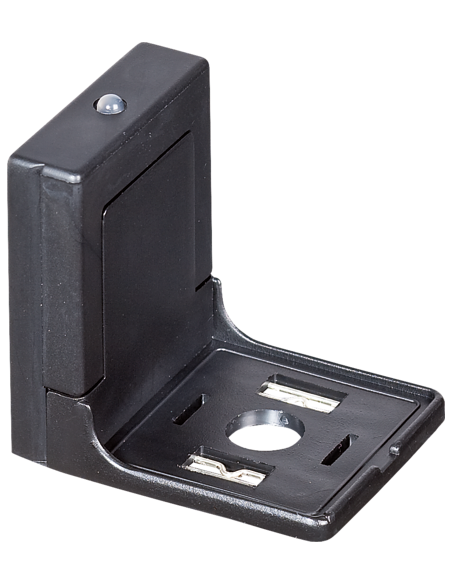

Tłumik przepięć zaworowy typ A 18mm 3124046 – skuteczna ochrona dla cewek elektromagnetycznych
Tłumik przepięć zaworowy typ A 18mm o kodzie 3124046 to specjalistyczny komponent służący do zabezpieczania urządzeń elektrycznych przed przepięciami, w szczególności w systemach zasilania cewek elektromagnetycznych. Urządzenie zostało zaprojektowane do pracy z napięciem od 48 do 130 V AC/DC, dzięki czemu sprawdzi się w wielu aplikacjach przemysłowych.
Zastosowanie tłumika przepięć zaworowego typ A 18mm
Tłumik znajduje zastosowanie w instalacjach, w których wykorzystywane są zawory elektromagnetyczne, elementy automatyki przemysłowej oraz układy wymagające niezawodnej ochrony przed szkodliwymi skutkami nagłych zmian napięcia. Urządzenie jest szczególnie polecane do:
- ochrony cewek elektrozaworów przed impulsami przepięciowymi,
- systemów automatyki i sterowania,
- szaf sterowniczych,
- układów przekaźnikowych i siłowników elektromagnetycznych.
Najważniejsze cechy tłumika przepięć 3124046
Produkt został wyposażony w diodę LED w kolorze żółtym, która pełni funkcję sygnalizacyjną, informując o stanie pracy układu. Tłumik zawiera również warystor (VDR), skutecznie minimalizujący wpływ przepięć na zabezpieczone urządzenia elektryczne.
- Szeroki zakres napięcia wejściowego: 48–130 V AC/DC
- Skuteczne tłumienie przepięć szczytowych do 235 V
- Maksymalny czas opóźnienia opadania: 10 ms
- Wysoka moc trzymania – aż 100 W
- Sygnalizacja pracy przez żółtą diodę LED
- Obudowa wykonana z trudnopalnego poliamidu (PA)
- Posrebrzane styki i styki wykonane z brązu gwarantują wysoką trwałość
Budowa i wymiary tłumika przepięć z LED i VDR

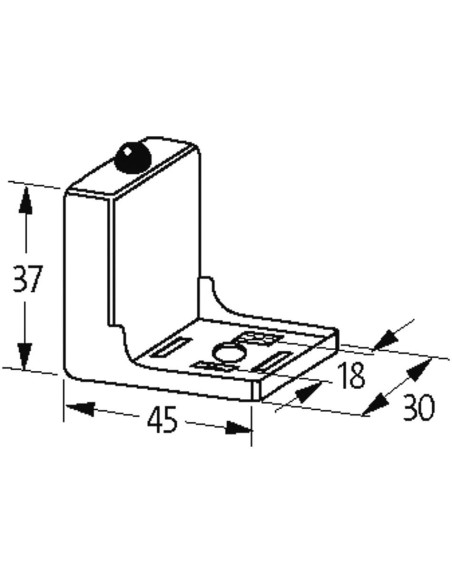

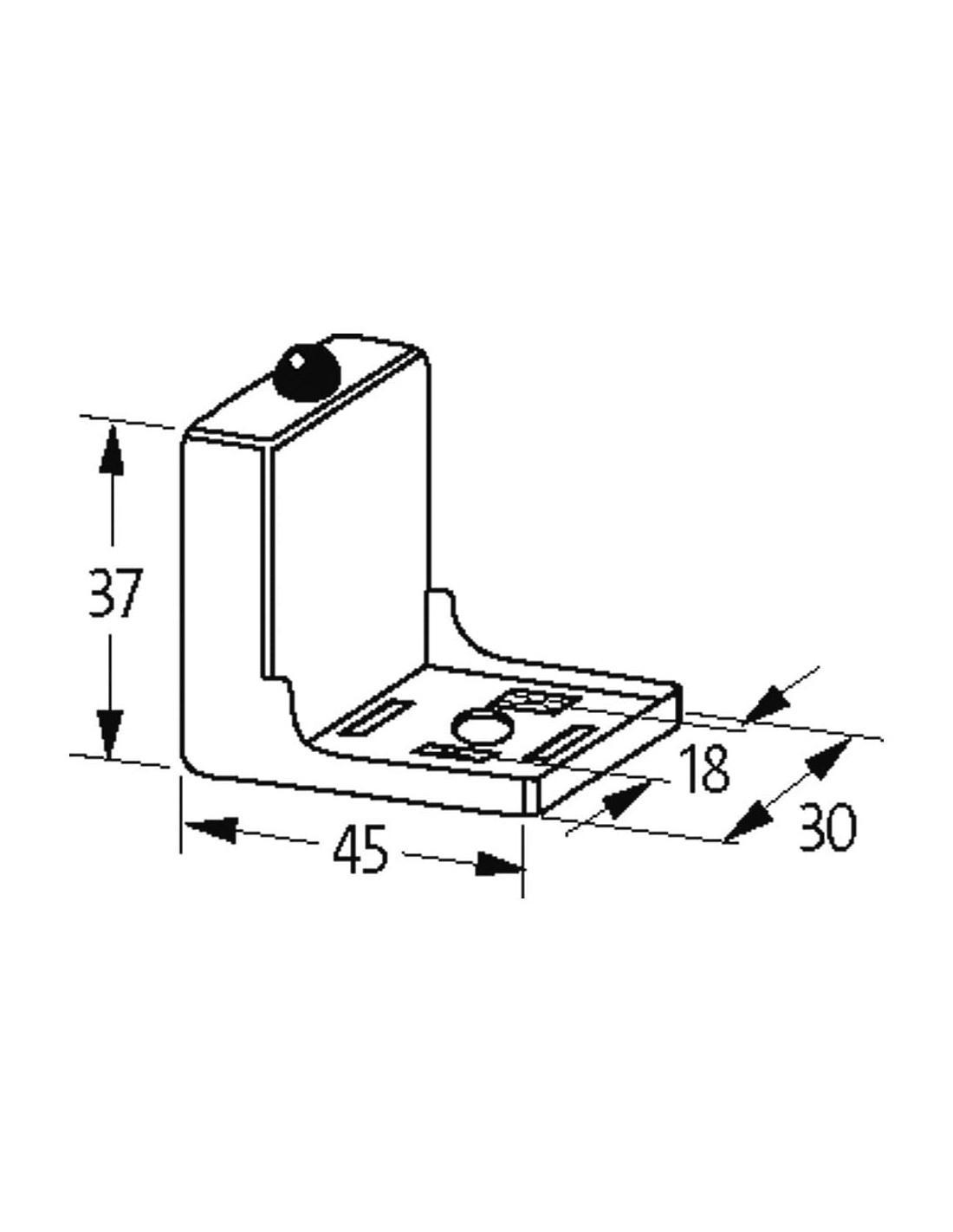

Kompaktowa konstrukcja oraz uniwersalne wymiary (37 x 45 x 30 mm, otwór montażowy 18 mm) umożliwiają łatwy montaż w szafach sterowniczych i innych urządzeniach automatyki przemysłowej. Obudowa w kolorze czarnym estetycznie komponuje się z większością typowych aplikacji. Podczas montażu adaptera zaleca się usunięcie uszczelki wtyczki.
Bezpieczeństwo i niezawodność w szerokim zakresie warunków pracy
Tłumik przepięć typu A 18mm 3124046 jest trudnopalny, odporny na temperatury otoczenia w zakresie od -20°C do +60°C, przy maksymalnej temperaturze obudowy sięgającej 130°C (zgodnie z EN 61347-2-13). Dzięki temu doskonale sprawdza się nawet w wymagających warunkach przemysłowych, zapewniając długotrwałą i bezawaryjną pracę chronionych urządzeń.
Typowe zastosowania tłumików przepięć z warystorem i diodą LED
- Przemysł spożywczy
- Automatyka produkcji
- Systemy pakowania
- Maszyny i urządzenia przemysłowe
- Sterowanie procesami przemysłowymi
Wybór tłumika przepięć 3124046 podnosi bezpieczeństwo i niezawodność instalacji elektrycznych, chroniąc komponenty przed uszkodzeniem oraz pozwalając zachować ciągłość pracy układów sterowania i zasilania.
