Dostępny
24 V DC
Z-Diode
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | uniwersalny |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
| Moc trzymania maks. | 25 W |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 0 V |
| Napięcie wejściowe DC maks. | 240 V |
Instalowanie | Podłączanie
| Connection information | samozabezpieczająca widełkowa końcówka kablowa |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 30 mm |
| Szerokość | 20 mm |
| Głębokość | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

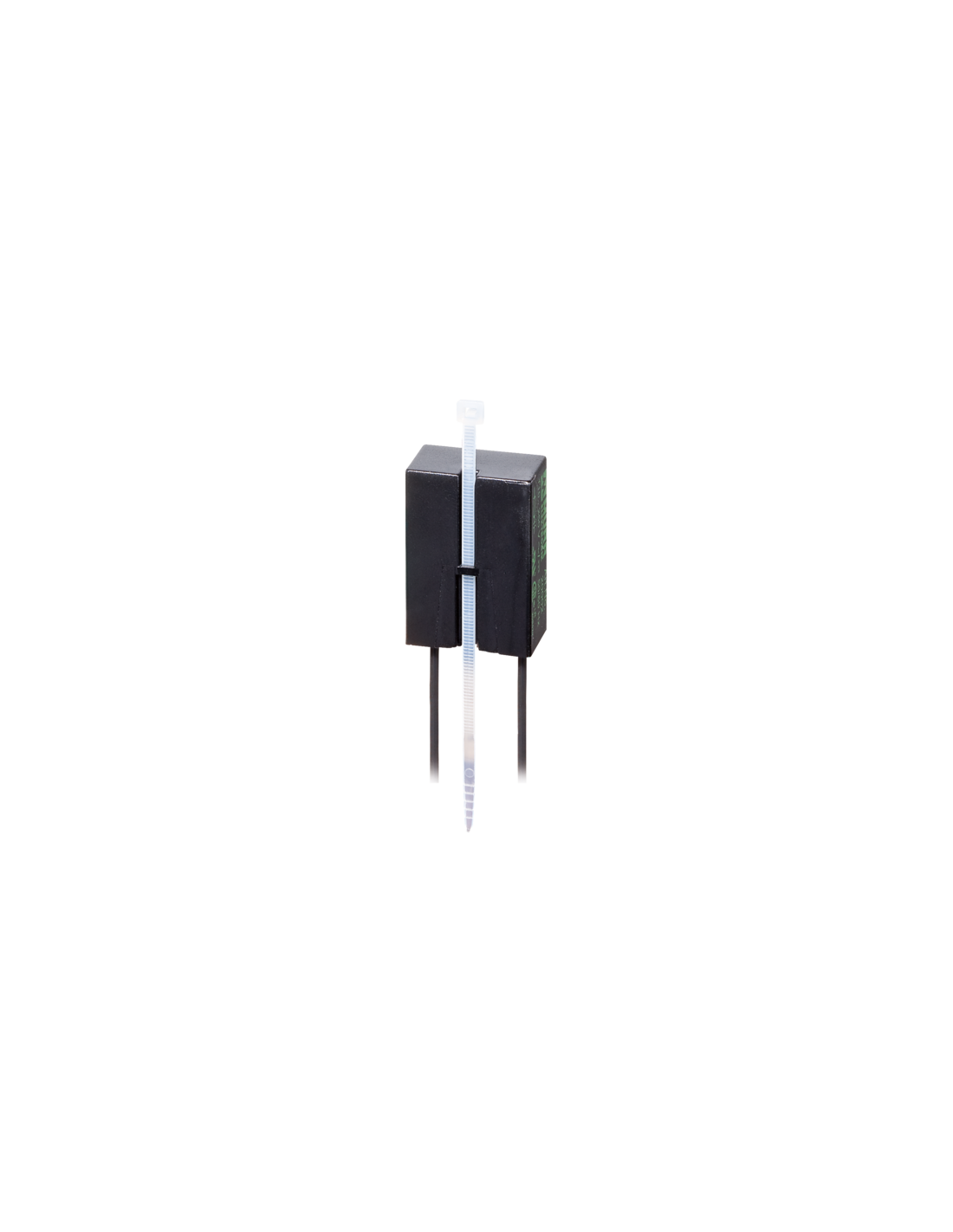

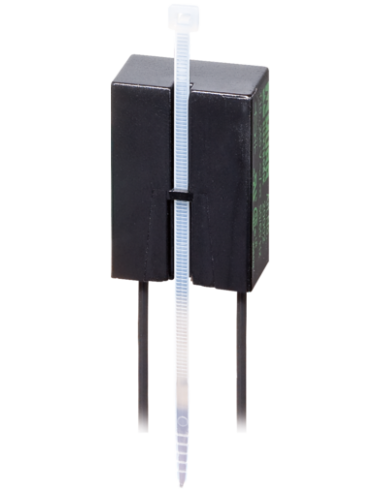

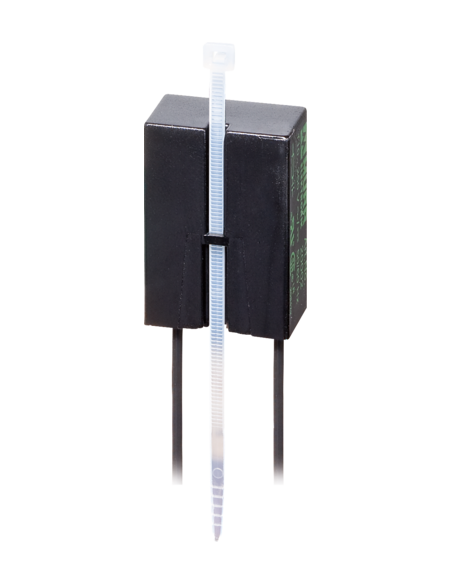

Tłumik przepięć do stycznika AEG 26120 – ochrona i niezawodność układów sterowania
Tłumik przepięć do stycznika AEG 26120 to specjalistyczny element zabezpieczający stosowany w układach elektrycznych i automatyki przemysłowej. Jego głównym zadaniem jest ochrona styczników oraz innych urządzeń przed szkodliwymi przepięciami, które powstają na przykład podczas wyłączania cewek elektromagnesów. Przeznaczony do pracy z napięciem 24 V DC, wyposażony w układ diodowy oraz diodę Zenera (Z-Diode), zapewnia skuteczne tłumienie przepięć i eliminację zakłóceń w wrażliwych układach elektronicznych.
Zastosowanie tłumika przepięć – gdzie znajduje praktyczne wykorzystanie
Tłumik przepięć 26120 znajduje szerokie zastosowanie w:
- szafach sterowniczych automatyki przemysłowej,
- obwodach cewkowych styczników elektromagnetycznych,
- urządzeniach sterujących maszynami i liniami produkcyjnymi,
- systemach bezpieczeństwa przemysłowego,
- aplikacjach, gdzie kluczowa jest ochrona elementów sterujących przed skutkami nagłych przepięć.
Jest to rozwiązanie uniwersalne i łatwe w montażu, rekomendowane wszędzie tam, gdzie występują cewki indukcyjne zasilane napięciem stałym do 240 V DC.
Najważniejsze zalety tłumika przepięć AEG 26120
- Skuteczna ochrona urządzeń – tłumienie przepięć powstałych podczas wyłączania obwodów indukcyjnych.
- Wyposażony w zabezpieczające diody (układ Diode/Z-Diode), które zwiększają poziom bezpieczeństwa instalacji.
- Uniwersalne zastosowanie – kompatybilność z szeroką gamą styczników różnych producentów.
- Wykonany z wysokiej klasy trudnopalnego tworzywa – gwarancja bezpieczeństwa pożarowego (klasa palności V-0).
- Niewielkie wymiary oraz szybki montaż dzięki samozabezpieczającej widełkowej końcówce kablowej i taśmie mocującej.
- Odporność na trudne warunki eksploatacji – zakres temperatur pracy od -20°C do +70°C.
Budowa i montaż tłumika przepięć 26120

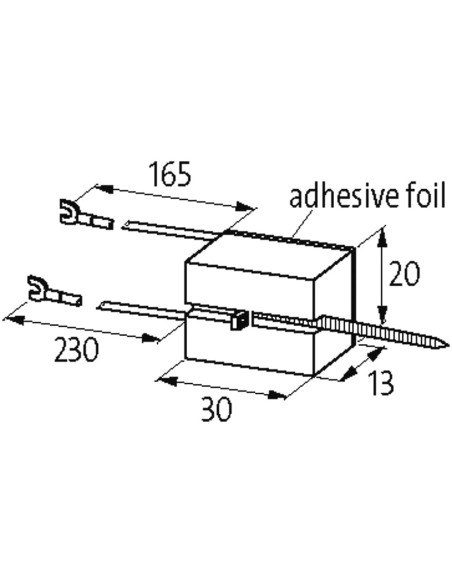

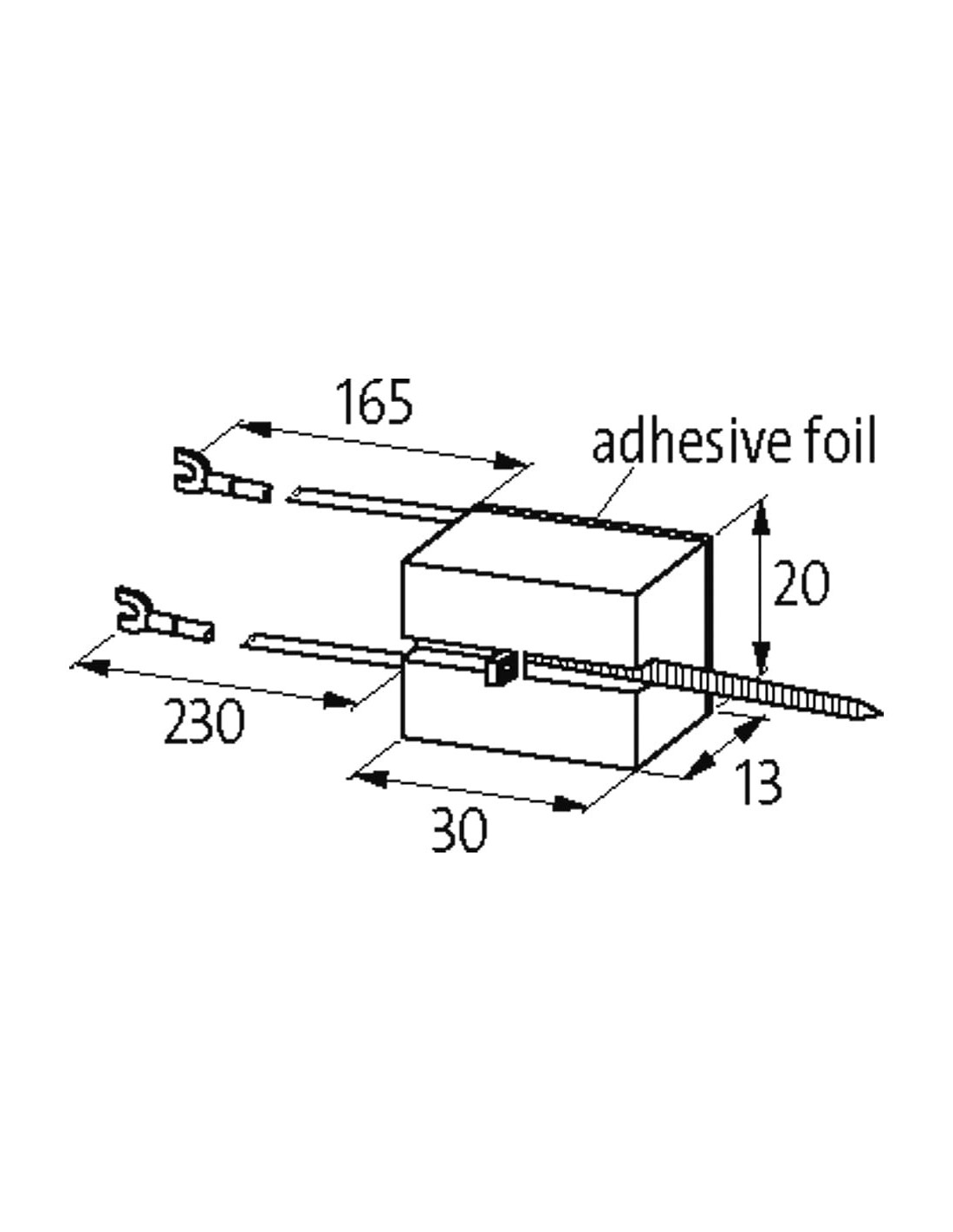

Kompaktowa obudowa (30 x 20 x 13 mm) wykonana z tworzywa sztucznego zapewnia wygodę montażu nawet w ograniczonej przestrzeni rozdzielni. Długie przewody zakończone widełkami oraz dołączona opaska montażowa umożliwiają stabilne zamocowanie tłumika bez konieczności stosowania dodatkowych narzędzi. Prosta instalacja minimalizuje ryzyko błędów i skraca czas serwisowania.
Typowy schemat elektryczny i funkcjonalność

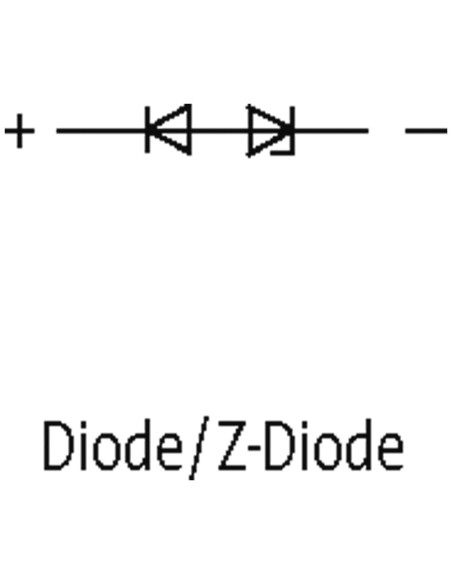

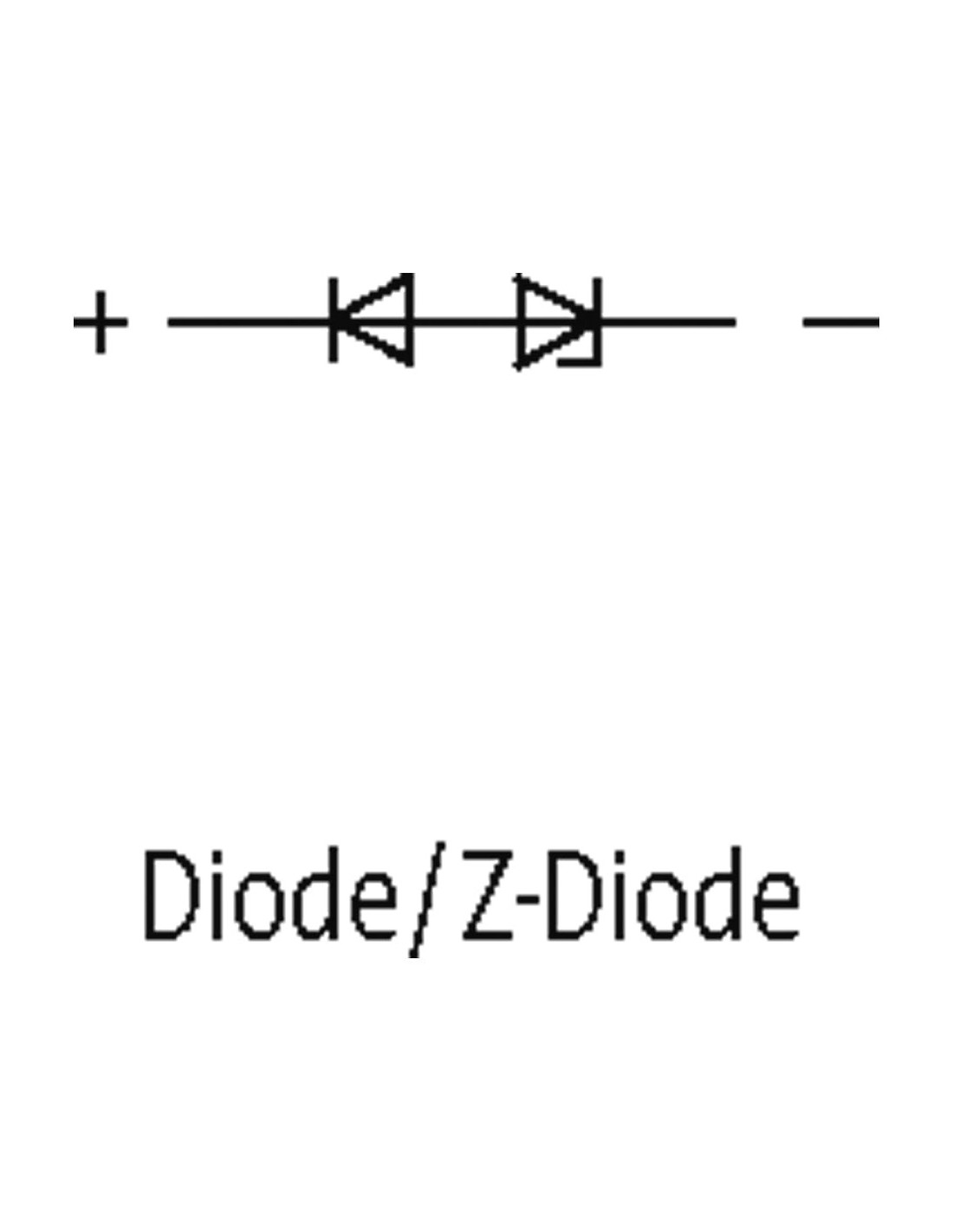

Oferowany model wykorzystuje połączenie diody prostowniczej z diodą Zenera (Z-Diode), co pozwala na efektywne odprowadzanie energii powstającej w obwodach indukcyjnych w momencie ich wyłączania. Dzięki temu urządzenie skutecznie chroni podzespoły elektroniczne przed uszkodzeniami i niepożądanymi zakłóceniami.
Polecamy także inne produkty z kategorii: Moduły przeciwzakłóceniowe EMC »
