Dostępny
24 V AC/DC
RC + Varistor
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 RT 1.3/1.4 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 24 V |
| Napięcie wejściowe AC maks. | 70 V |
| Napięcie wejściowe DC min. | 24 V |
| Napięcie wejściowe DC maks. | 70 V |
Instalowanie | Podłączanie
| Connection information | Zestyk wtykowy |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 36 mm |
| Szerokość | 10,2 mm |
| Głębokość | 36 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Tłumik przepięć RC 24/48 V – skuteczna ochrona układów sterowania
Tłumik przepięć RC 24/48 V (kod produktu: 21215) to niezawodne rozwiązanie przeznaczone do ograniczania przepięć powstających w układach elektrycznych, szczególnie w obwodach cewki stycznika. Urządzenie skutecznie zabezpiecza aparaturę sterowniczą oraz inne elementy instalacji przed uszkodzeniami wywołanymi przez nagłe wzrosty napięcia, co wydłuża żywotność i niezawodność całego systemu.

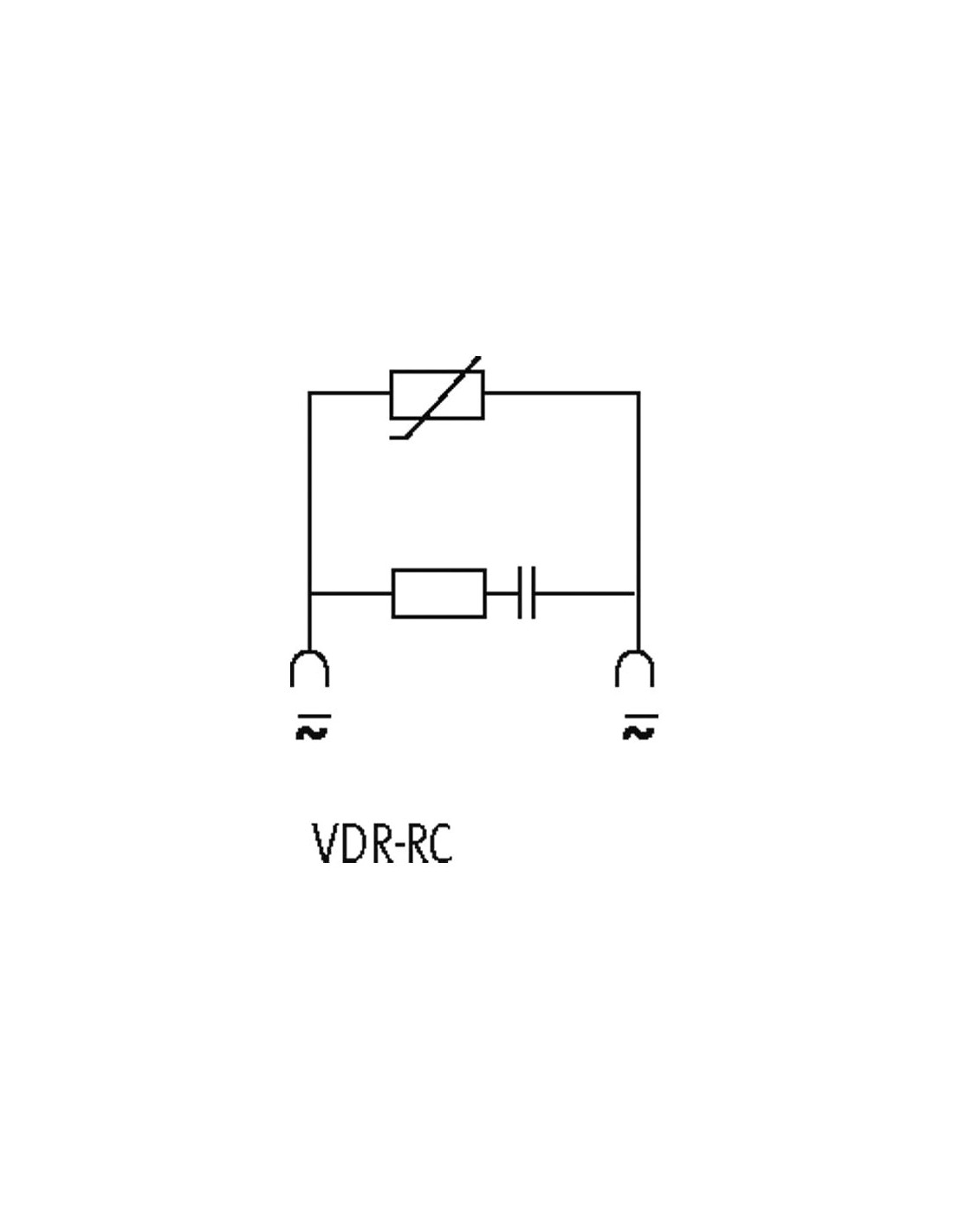

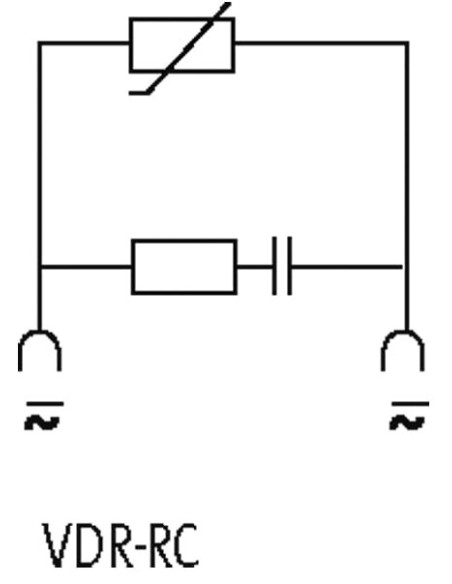

Budowa i zasada działania tłumika przepięć RC z warystorem
Kombinacja RC + Warystor to połączenie dwóch skutecznych komponentów: układu rezystor-kondensator (RC) oraz warystora (VDR). Dzięki temu tłumik charakteryzuje się szybkim działaniem oraz bardzo wysoką efektywnością tłumienia nagłych impulsów napięciowych, zarówno w obwodach prądu zmiennego (AC), jak i stałego (DC).
- Redukcja przepięć – ochrona przed przepięciami indukowanymi podczas wyłączania cewek elektromagnesów, styczników, przekaźników i innych elementów indukcyjnych.
- Zapobieganie uszkodzeniom – zabezpieczenie wrażliwych podzespołów i wydłużenie ich żywotności.
- Uniwersalność zastosowania – przystosowanie do pracy w układach AC/DC o napięciu od 24 do 70 V.
Zastosowania tłumika przepięć RC 24/48 V

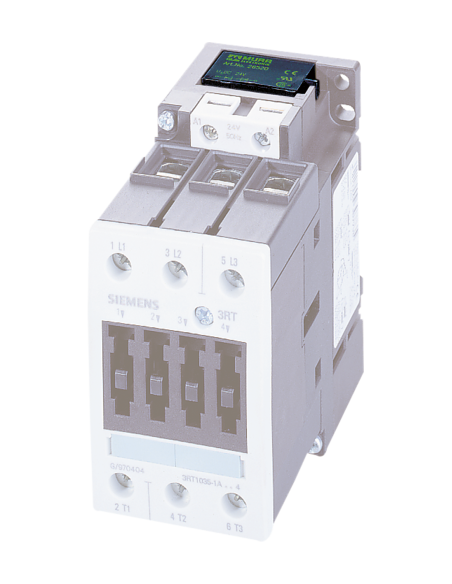

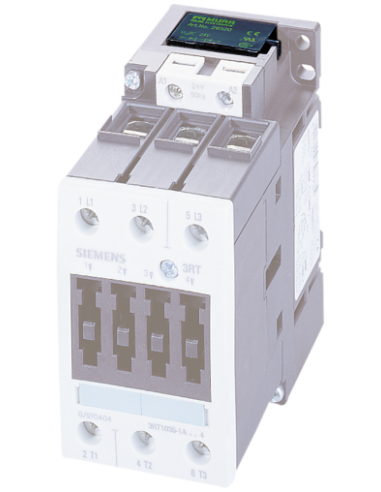

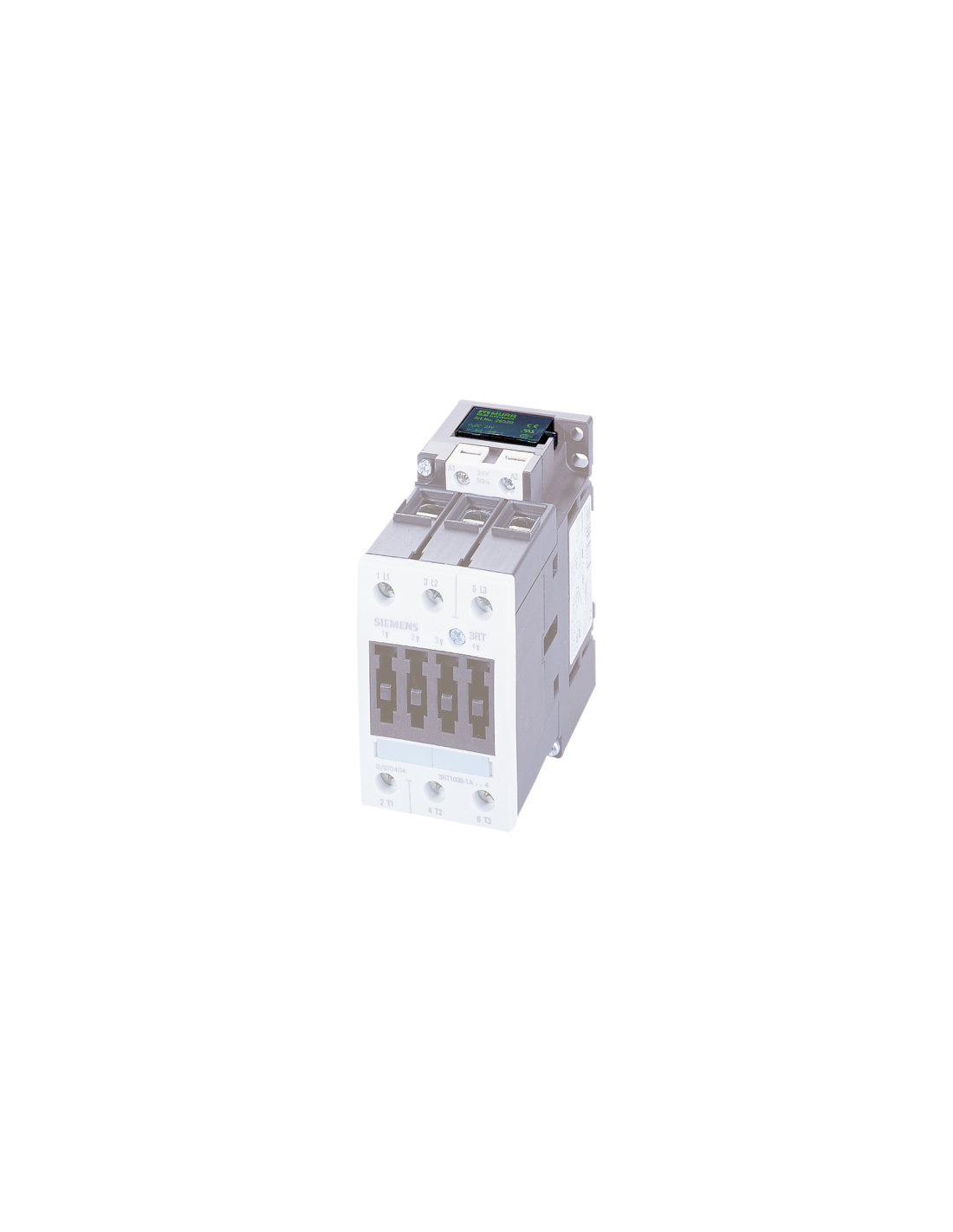

Tłumik przepięć RC znajduje szerokie zastosowanie w automatyce przemysłowej, w szafach sterowniczych oraz wszędzie tam, gdzie kluczowa jest ochrona aparatury przewodowej przed skutkami przepięć. Produkt jest w pełni kompatybilny z łącznikami, takimi jak Siemens 3RT 1.3/1.4.
- Układy sterowania maszyn i urządzeń przemysłowych
- Szafy rozdzielcze i sterownicze
- Automatyka budynkowa
- Systemy zabezpieczeń i instalacje alarmowe
Najważniejsze cechy konstrukcyjne i użytkowe

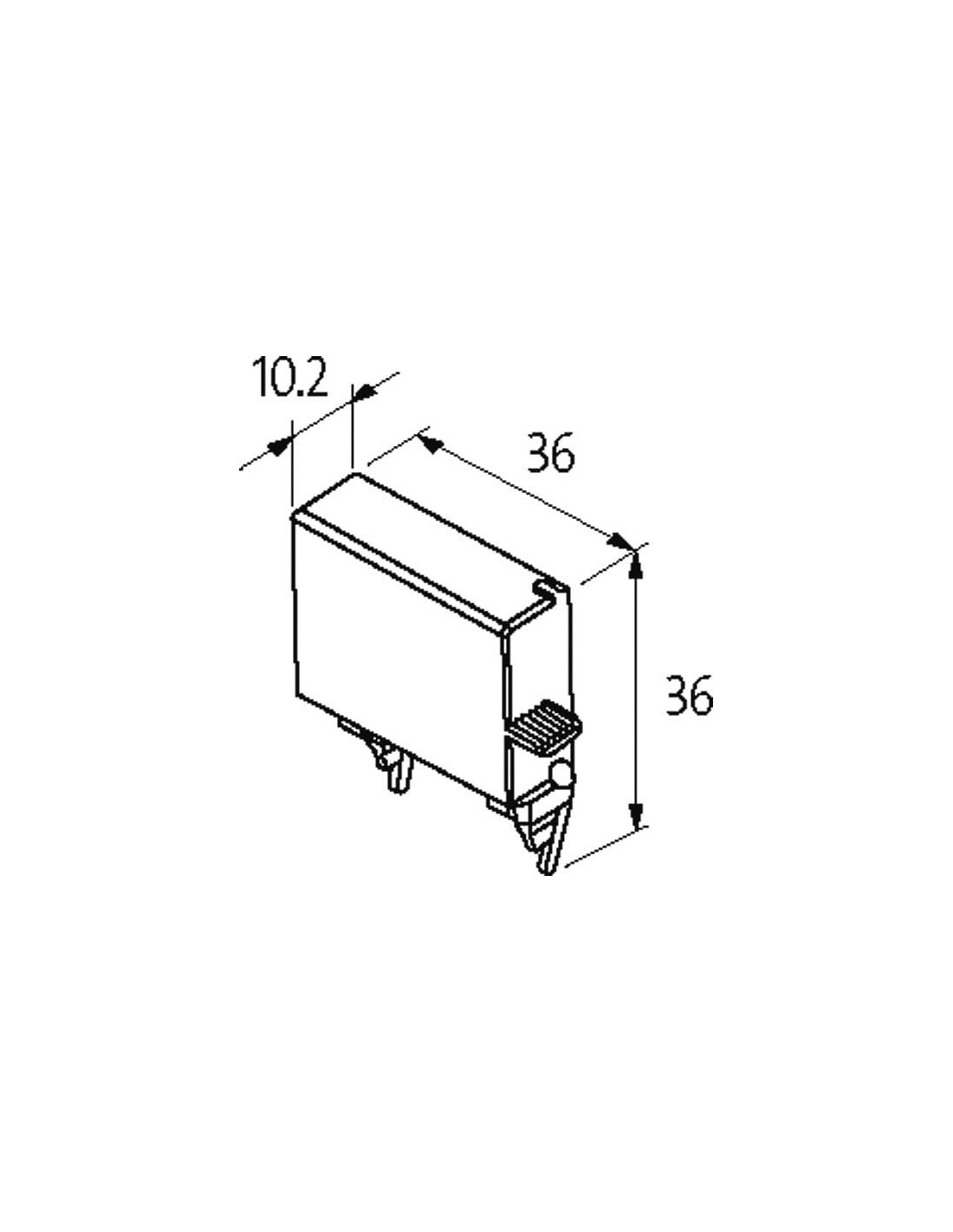

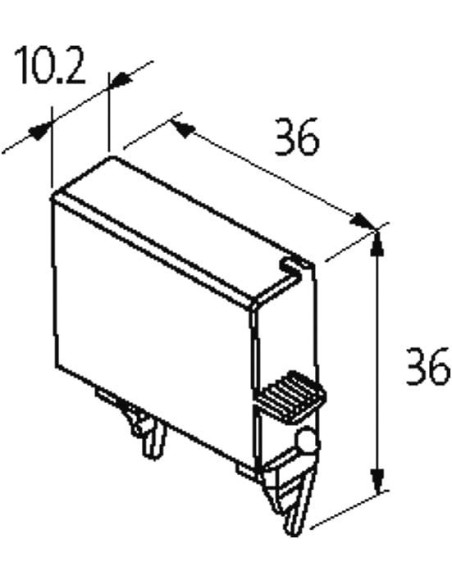

Obudowa tłumika przepięć została wykonana z trudnopalnego tworzywa sztucznego klasy UL94 V-0, co gwarantuje wysoki poziom bezpieczeństwa eksploatacji. Dzięki kompaktowym wymiarom (wysokość: 36 mm, szerokość: 10,2 mm, głębokość: 36 mm), urządzenie z łatwością mieści się w typowych szafach sterowniczych i rozdzielnicach.
Montaż produktu odbywa się za pomocą złącza wtykowego, co zapewnia szybkie i bezproblemowe podłączenie tłumika.
Stosowanie tłumika przepięć RC znacząco poprawia niezawodność pracy urządzeń elektrycznych w warunkach intensywnej eksploatacji, gdzie występuje ryzyko przepięć oraz skoków napięcia.
Dlaczego warto stosować tłumik przepięć RC?
- Zwiększenie niezawodności układów automatyki i sterowania.
- Łatwa instalacja dzięki przemyślanej konstrukcji.
- Odpowiedni do szerokiego zakresu napięć (24–70 V AC/DC).
- Odporność na trudne warunki środowiskowe (temperatura pracy od -20°C do +70°C).
Tłumik przepięć RC 24/48 V to niezastąpiony element zabezpieczający nowoczesne instalacje elektryczne, który zapewnia skuteczną ochronę przed negatywnymi skutkami przepięć oraz poprawia bezpieczeństwo i trwałość infrastruktury technicznej.
