Dostępny
230 V AC/DC

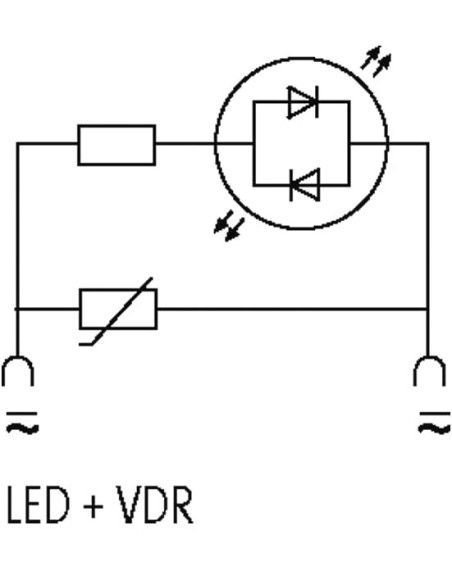

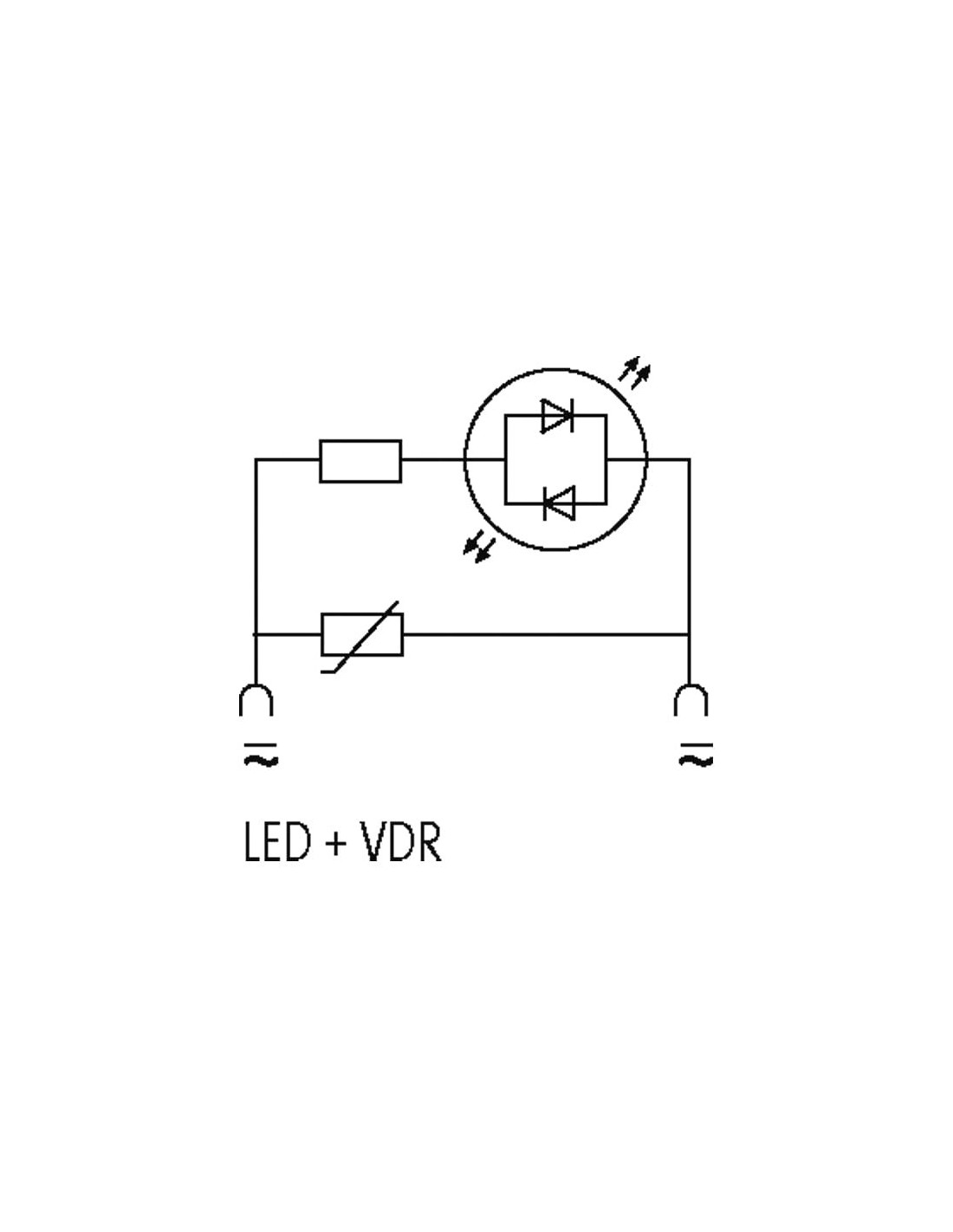

VDR + LED

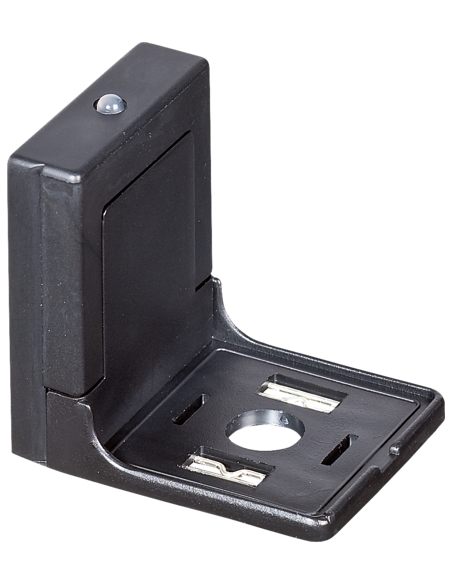

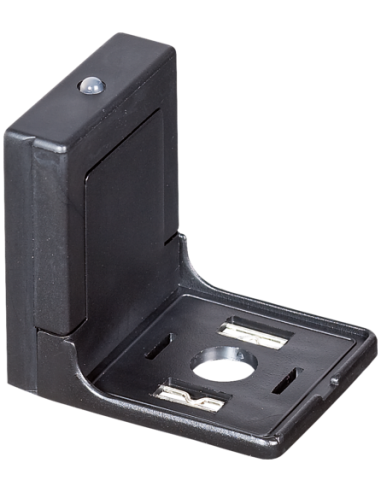

Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania min. | 15 ms |
| Moc trzymania maks. | 100 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 360 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 110 V |
| Napięcie wejściowe AC maks. | 250 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 250 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |

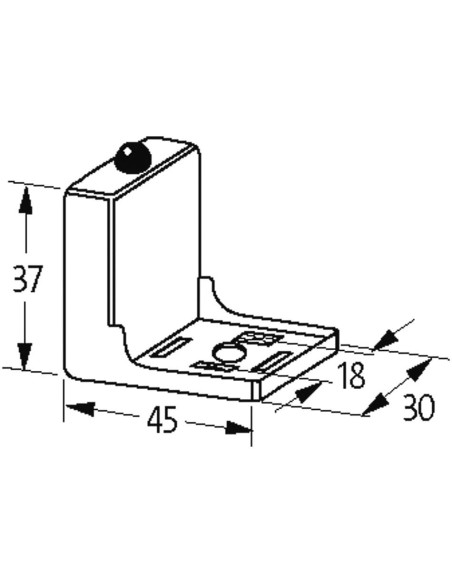

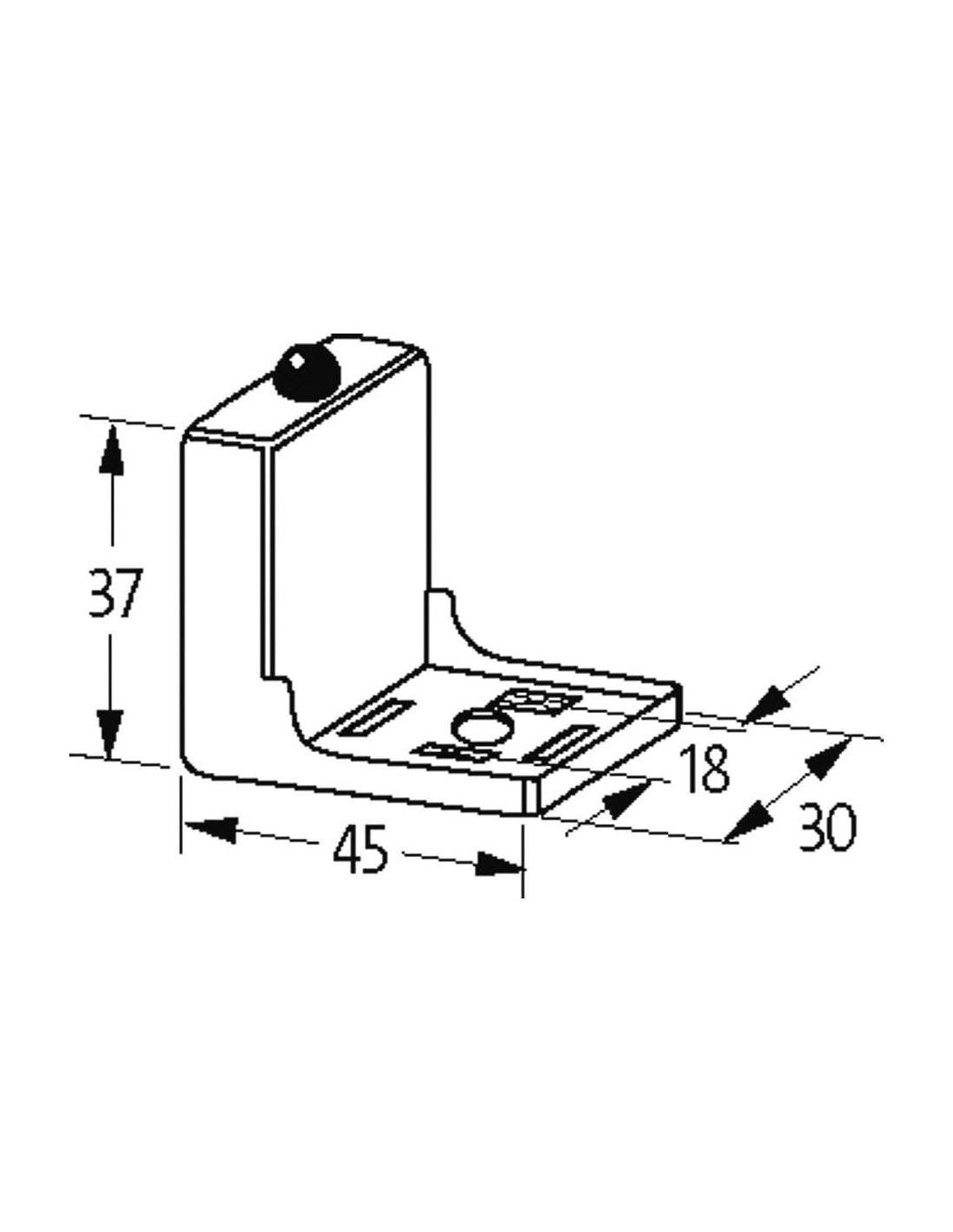

Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 45 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |
Tłumik przepięć zaworowy typ A 18 mm 3124049 – skuteczna ochrona układów elektrycznych
Tłumik przepięć zaworowy typ A 18 mm o numerze katalogowym 3124049 to niezawodny komponent dedykowany ochronie elektromagnesów, cewkowych elementów wykonawczych oraz urządzeń automatyki przed szkodliwymi przepięciami. Dzięki zastosowaniu technologii VDR (warystor) oraz sygnalizacji LED, urządzenie zapewnia wysoki poziom zabezpieczenia i jednocześnie umożliwia łatwą diagnostykę obecności napięcia zasilania.
Funkcjonalność i zastosowanie tłumika przepięć 18 mm
Produkt znajduje szerokie zastosowanie w systemach automatyki przemysłowej, szafach sterowniczych, układach rozdzielni elektrycznych, systemach sterowania zaworami elektrozaworowymi oraz wszędzie tam, gdzie wymagana jest skuteczna ochrona cewek zaworów przed impulsami przepięciowymi.
- Eliminacja przepięć powstających podczas wyłączania cewki zaworu
- Zapobieganie uszkodzeniom wyłączników, przekaźników i innych elementów sterowania
- Kompatybilność z zasilaniem AC/DC 230 V – uniwersalne zastosowanie
- Bezpośredni montaż – łatwość integracji z istniejącymi instalacjami
- Możliwość sygnalizacji stanu pracy dzięki diodzie LED (kolor żółty)
Najważniejsze właściwości techniczne – skuteczność i bezpieczeństwo
Tłumik przepięć wyposażony jest w warystor oraz diodę LED, które wspólnie zapewniają szybkie tłumienie napięć indukowanych oraz wizualizację pracy urządzenia. Obudowa o kompaktowych wymiarach (18 x 45 x 37 mm) wykonana z trudnopalnego poliamidu gwarantuje trwałość, a specjalnie zaprojektowana konstrukcja pozwala na łatwy montaż nawet w ograniczonych przestrzeniach.
- Maksymalne napięcie wyłączające: 360 V
- Szeroki zakres napięć wejściowych: 110…250 V AC/DC
- Wysoka odporność na temperatury robocze (od -20°C do 60°C, obudowa do 130°C)
- Posrebrzane styki i korpus z PA zapewniające odporność na korozję i długą żywotność
Zalety tłumika przepięć zaworowego typ A 18 mm
Zabezpieczenie instalacji elektrycznych przed przepięciami to kluczowy aspekt bezpieczeństwa i długowieczności elementów wykonawczych. Model 3124049 wyróżnia się nie tylko skutecznością, ale także prostotą montażu oraz wytrzymałą konstrukcją. Diagnozowanie stanu pracy układu jest łatwe dzięki wbudowanej, dobrze widocznej diodzie LED. Element ten znajduje zastosowanie w systemach wymagających wysokiego poziomu niezawodności i odporności na czynniki przemysłowe.
Tłumik przepięć typu A 18 mm to optymalne rozwiązanie dla profesjonalnych układów automatyki, sterowania, a także rozwiązań domowych i komercyjnych, gdzie bezpieczeństwo eksploatacji komponentów elektromechanicznych ma kluczowe znaczenie.
