Dostępny
230 V AC/DC
RC
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | uniwersalny |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
| Moc trzymania maks. | 75 W |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 110 V |
| Napięcie wejściowe AC maks. | 230 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 230 V |
Instalowanie | Podłączanie
| Connection information | samozabezpieczająca widełkowa końcówka kablowa |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 35 mm |
| Szerokość | 30 mm |
| Głębokość | 18 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

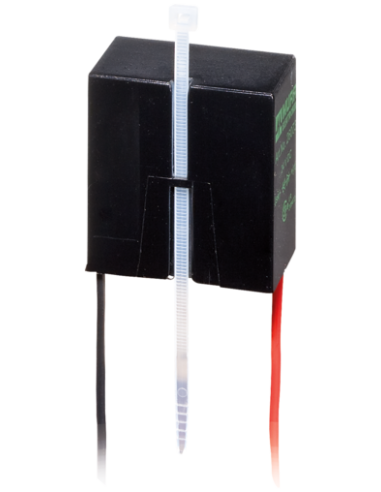

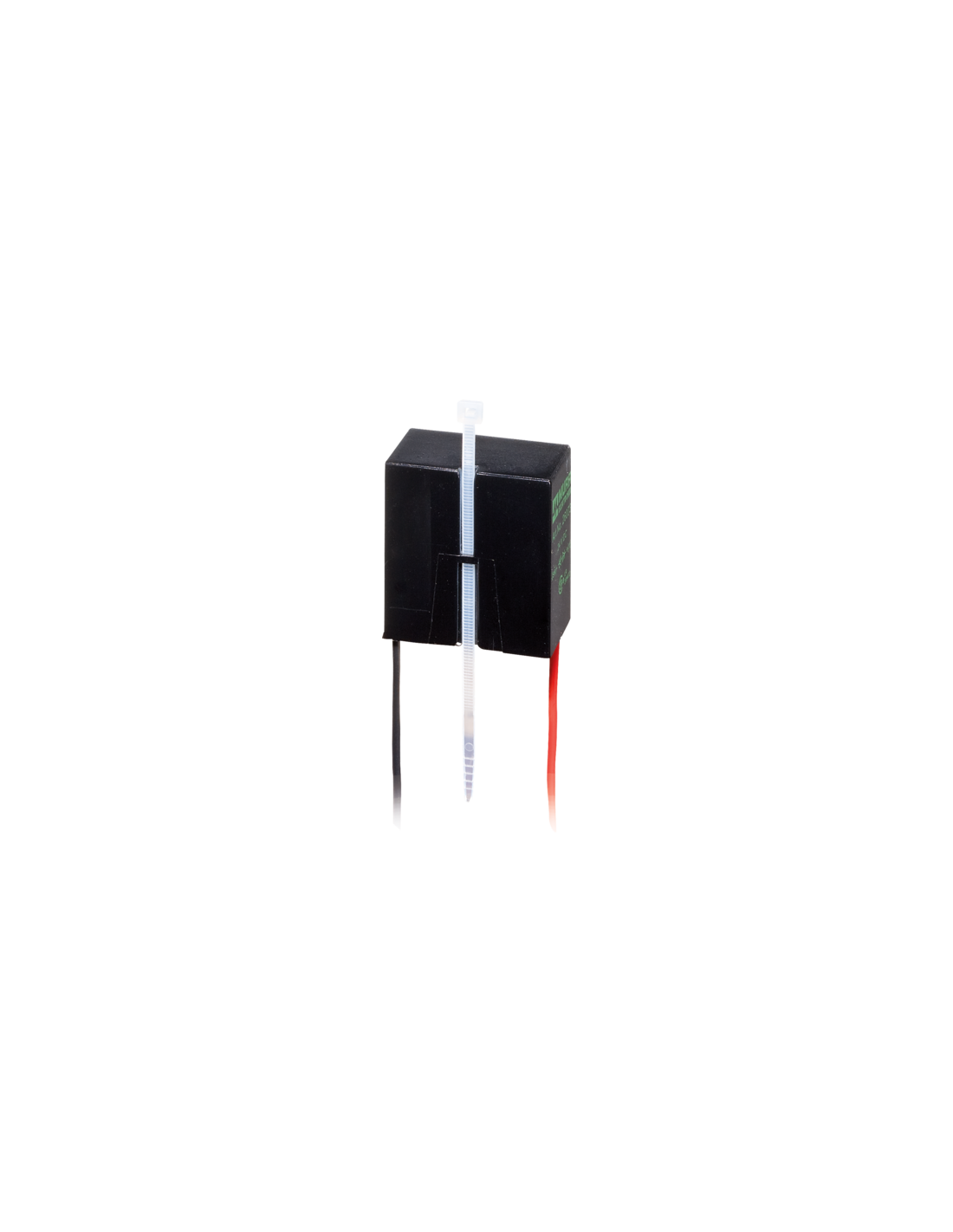

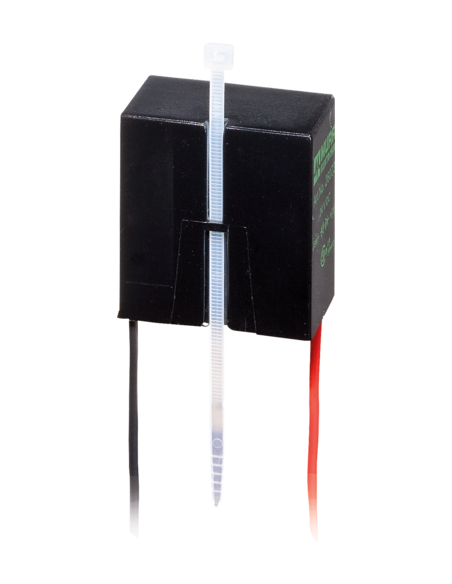

Tłumik przepięć uniwersalny RC 230V AC/DC 75VA – profesjonalna ochrona układów elektrycznych

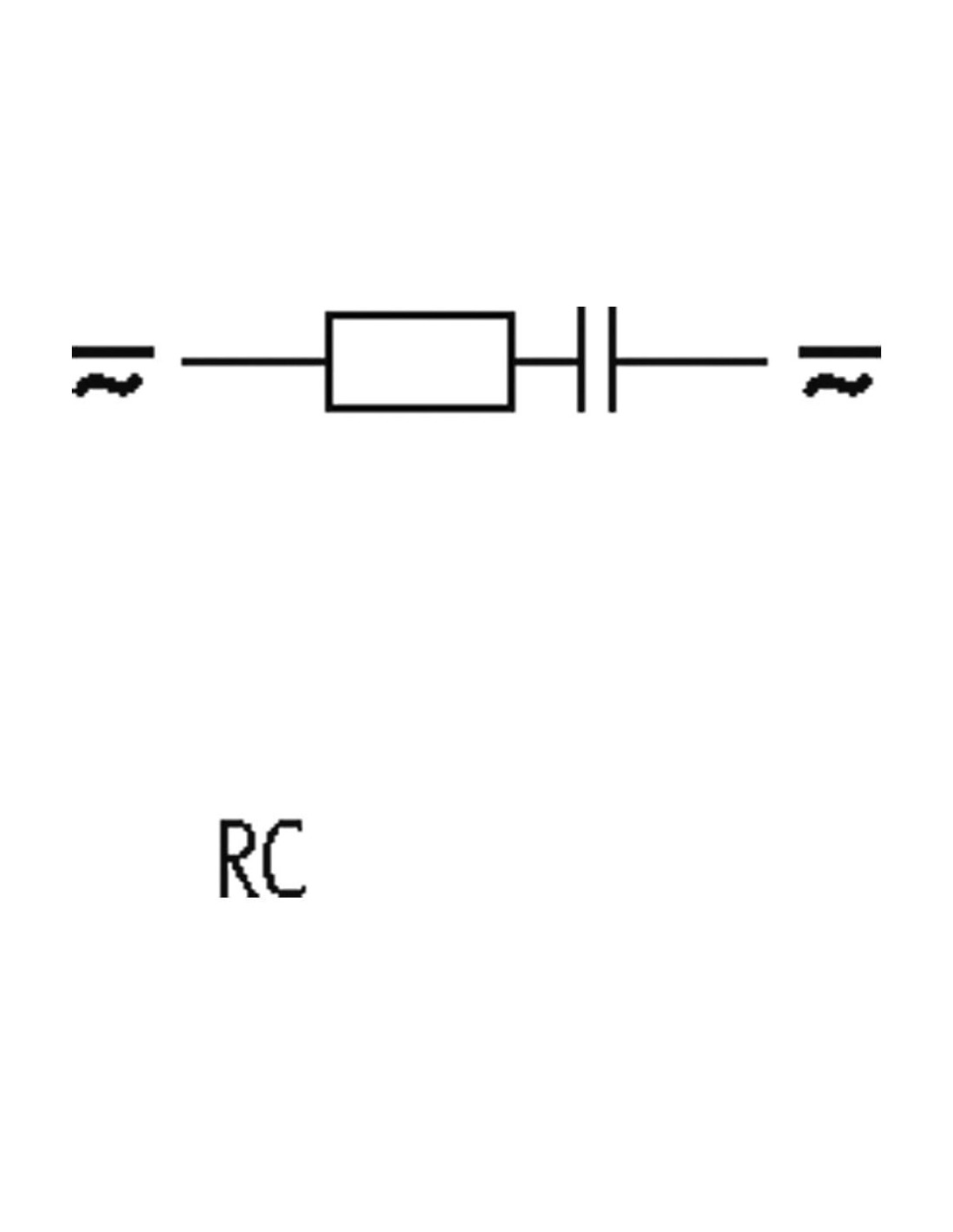

Tłumik przepięć uniwersalny RC o kodzie 20010 to niezawodny element zabezpieczający, przeznaczony do skutecznej ochrony urządzeń i instalacji elektrycznych pracujących w zakresie napięć 110–230V AC/DC. Dzięki zastosowaniu układu RC (rezystor + kondensator), urządzenie doskonale sprawdza się wszędzie tam, gdzie eliminacja zakłóceń i tłumienie przepięć jest kluczowe dla stabilnej pracy systemu.
Typowe zastosowania tłumika przepięć RC
Tłumik przepięć RC znajduje szerokie zastosowanie w sektorze automatyki, przemyśle, budownictwie, a także w domowych instalacjach elektrycznych. Urządzenie przeznaczone jest przede wszystkim do:
- Ochrony styczników, przekaźników oraz cewek elektromechanicznych przed niekorzystnymi przepięciami i wydłużenia ich żywotności.
- Zapobiegania iskrzeniu na stykach przełączających w instalacjach zasilanych napięciem zmiennym lub stałym.
- Minimalizacji ryzyka uszkodzeń wrażliwych komponentów elektronicznych zasilanych napięciem do 230V.
- Obniżenia poziomu zakłóceń elektromagnetycznych (EMI) w układach automatyki i sterowania.
Budowa i uniwersalność montażu

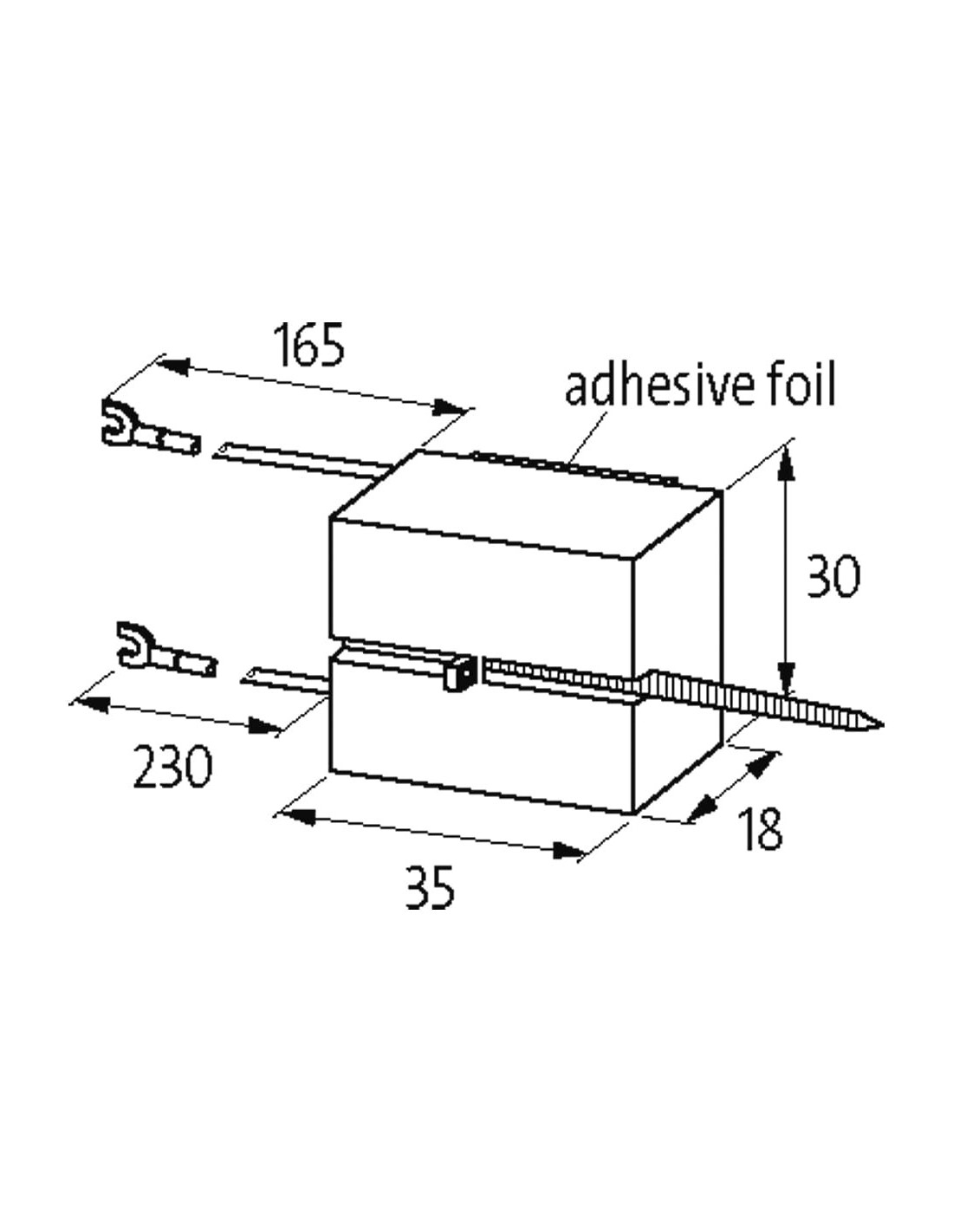

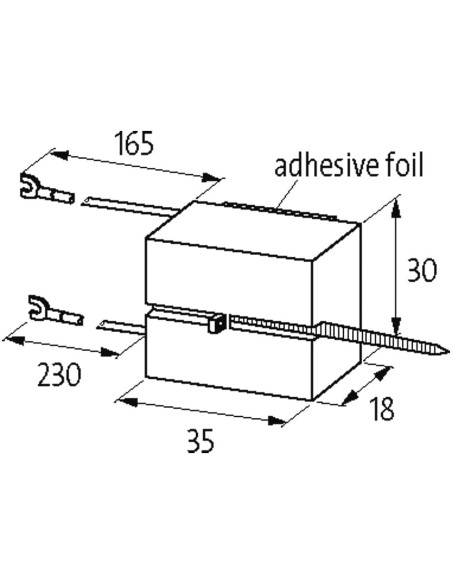

Kompaktowa obudowa tłumika przepięć (wymiary: 35×30×18 mm) wykonana jest z trwałego, trudnopalnego tworzywa sztucznego (klasa V-0 wg UL94), co gwarantuje wysoki poziom bezpieczeństwa, nawet w wymagających warunkach przemysłowych. Uniwersalne, samozabezpieczające widełkowe końcówki kablowe o długości 165–230 mm oraz możliwość dodatkowego mocowania za pomocą taśmy klejącej lub opaski montażowej znacznie usprawniają i przyspieszają instalację w rozdzielniach czy szafach sterowniczych.
Najważniejsze zalety tłumika przepięć RC
- Uniwersalność działania – kompatybilny z napięciem AC i DC w szerokim zakresie 110–230V.
- Skuteczna ochrona elementów indukcyjnych – eliminuje przepięcia i zabezpiecza przed zakłóceniami.
- Wysoka odporność ogniowa – obudowa spełnia wymagania dotyczące trudnopalności (UL94 V-0).
- Łatwa instalacja – kompaktowe rozmiary i przemyślany sposób montażu.
- Stabilna praca urządzeń – tłumienie zakłóceń poprawia niezawodność całej instalacji elektrycznej.
Temperatura pracy i warunki eksploatacji
Tłumik przepięć RC zaprojektowano do pracy w szerokim zakresie temperatur od -20°C do +70°C, co pozwala na wykorzystanie go zarówno wewnątrz obiektów, jak i w trudniejszych warunkach otoczenia, charakterystycznych dla zastosowań przemysłowych.
