3× 400 V AC
3× 575 V AC

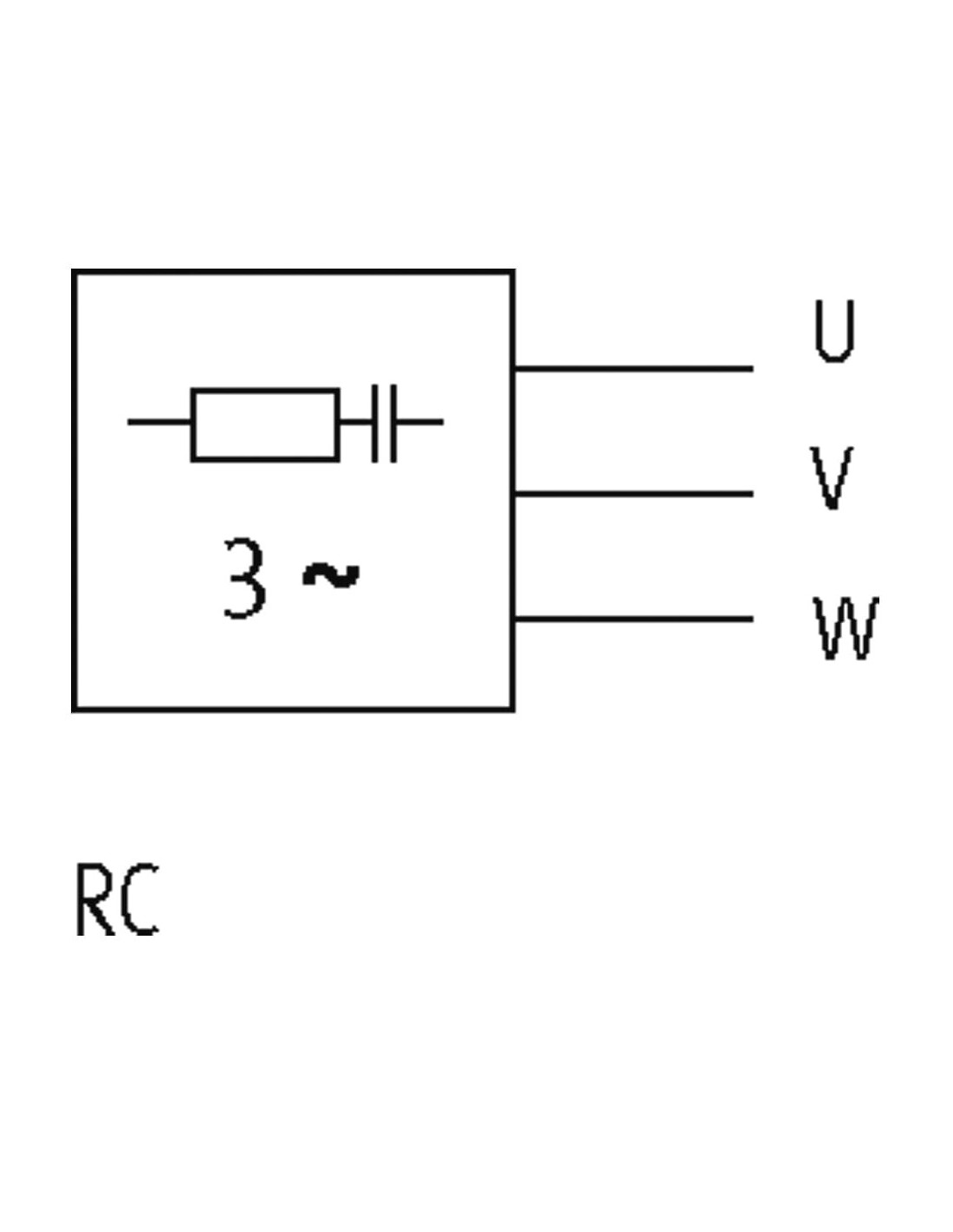

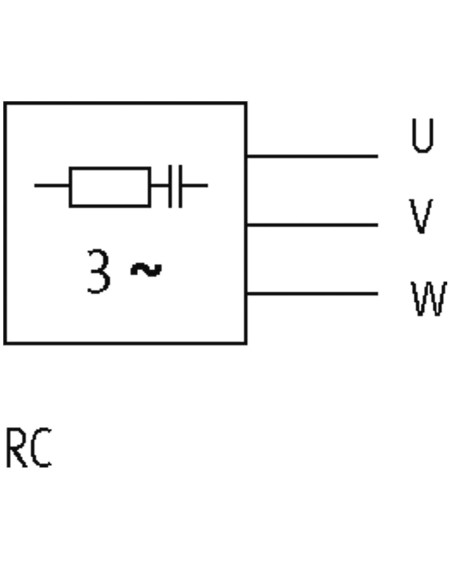

RC
Do montażu na zatrzask na szynie DIN niezbędny jest adapter zatrzaskowy nr art. 20900
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,35 mm² |
Instalowanie | Podłączanie
| Connection information | Einzellitzen mit selbstsicherndem Gabelkabelschuh M4 |
| Długość skrętek pojedynczych | 200 mm |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 43 mm |
| Szerokość | 15 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Tłumik przepięć do silnika – układ RC 3x400...575 VAC, 4 kW – Kod produktu: 23050
Tłumik przepięć do silnika jest przeznaczony do zastosowań przemysłowych, gdzie kluczowa jest niezawodna ochrona silników trójfazowych przed niepożądanymi przepięciami. Dzięki układowi RC urządzenie skutecznie tłumi zakłócenia, zwiększając trwałość i bezpieczeństwo pracy silników elektrycznych.
Główne zalety tłumików przepięć RC do silników trójfazowych
- Ochrona silników trójfazowych pracujących w zakresie napięć od 3×400 V AC do 3×575 V AC oraz mocy do 4 kW.
- Skuteczne tłumienie przepięć i zakłóceń powstających podczas przełączania styczników i rozruchów silników, co znacząco wydłuża żywotność układu napędowego.
- Szybki i wygodny montaż na szynie DIN (TH35, EN 60715) z użyciem adaptera zatrzaskowego (dostępnego oddzielnie), co ułatwia integrację z istniejącą instalacją.

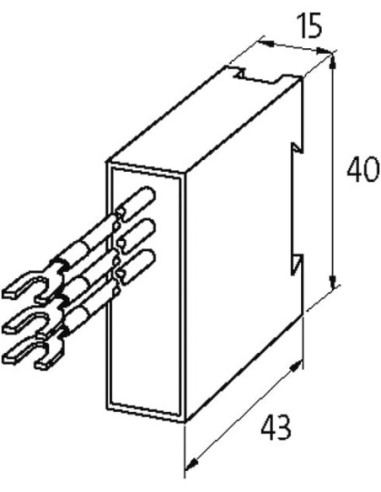

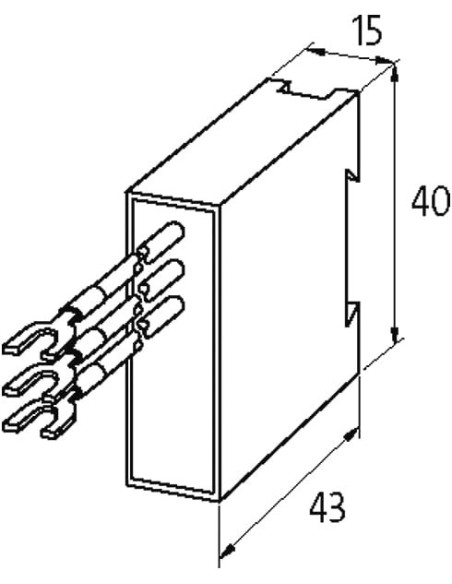

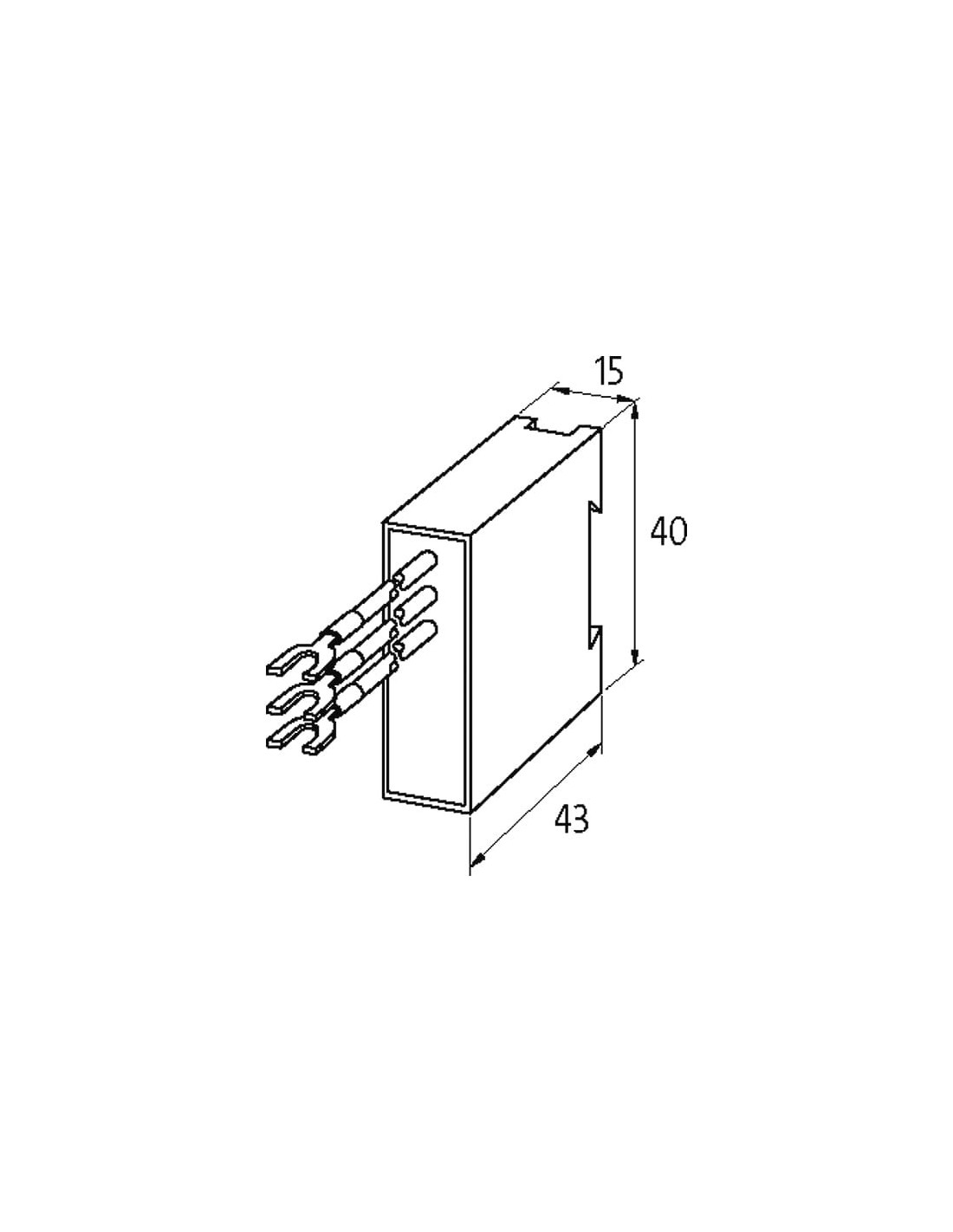

- Kompaktowe wymiary (15 x 40 x 43 mm), pozwalające na zastosowanie w szafach sterowniczych o ograniczonej przestrzeni.
- Trudnopalna obudowa z wysokojakościowego tworzywa sztucznego (UL94 V-0), zapewniająca bezpieczeństwo eksploatacji nawet w wymagających warunkach przemysłowych.
- Szeroki zakres temperatur pracy od -20 °C do +60 °C gwarantuje stabilność działania w różnych warunkach.
- Łatwość podłączania dzięki zastosowaniu przewodów o długości 200 mm z samonakręcającymi się końcówkami widełkowymi (M4).
Zastosowania tłumików przepięć RC w instalacjach silnikowych
Tłumiki przepięć RC stosuje się w celu ochrony silników elektrycznych przed szkodliwymi przepięciami oraz ograniczania zakłóceń elektromagnetycznych podczas przełączania obwodów mocy. Typowe zastosowania obejmują:
- Silniki elektryczne w zakładach przemysłowych
- Instalacje HVAC, wentylatory, kompresory
- Maszyny produkcyjne i urządzenia automatyki przemysłowej
- Systemy transportowe oraz urządzenia przeładunkowe
- Sterowanie pompami trójfazowymi
Uwaga: Tłumików przepięć RC nie należy stosować z przemiennikami częstotliwości!
Budowa i bezpieczeństwo tłumika przepięć RC
Obudowa tłumika wykonana jest z wysokogatunkowego tworzywa o podwyższonej trudnopalności. Wnętrze jest zalane dwukomponentową masą, co zapewnia odporność na wstrząsy oraz wpływ czynników zewnętrznych. Kompaktowa konstrukcja umożliwia prostą instalację, a zastosowane rozwiązania gwarantują odpowiedni poziom ochrony oraz niezawodności przez cały okres eksploatacji.
Podsumowanie – tłumik przepięć RC do silników trójfazowych 3×400...575 VAC/4 kW
Tłumik przepięć RC to niezawodne rozwiązanie dla wszystkich, którzy chcą skutecznie zabezpieczyć swoje instalacje silnikowe przed przepięciami i zakłóceniami. Dzięki szerokiemu zakresowi obsługiwanych napięć oraz odporności na trudne warunki pracy, sprawdzi się zarówno w nowych instalacjach, jak i w modernizowanych systemach automatyki przemysłowej.
