Dostępny
24 V AC/DC
VDR + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania min. | 15 ms |
| Moc trzymania maks. | 50 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 45 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 12 V |
| Napięcie wejściowe AC maks. | 25 V |
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 25 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 39 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |
Tłumik przepięć zaworowy typ A 18mm 3124048 – skuteczna ochrona zaworów elektromagnetycznych

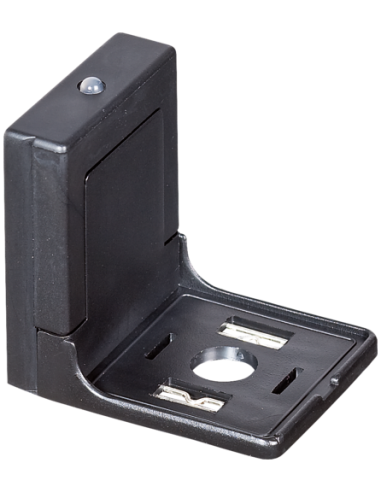

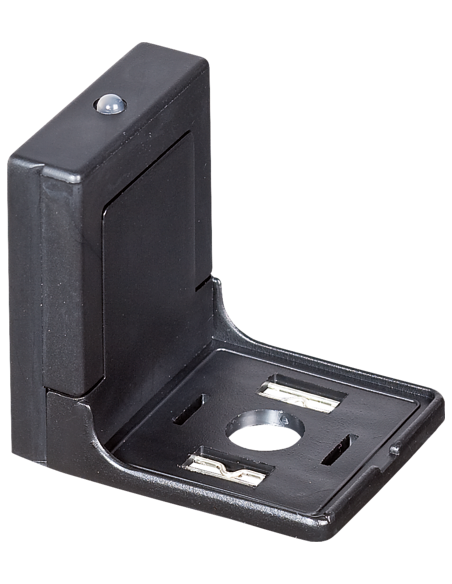

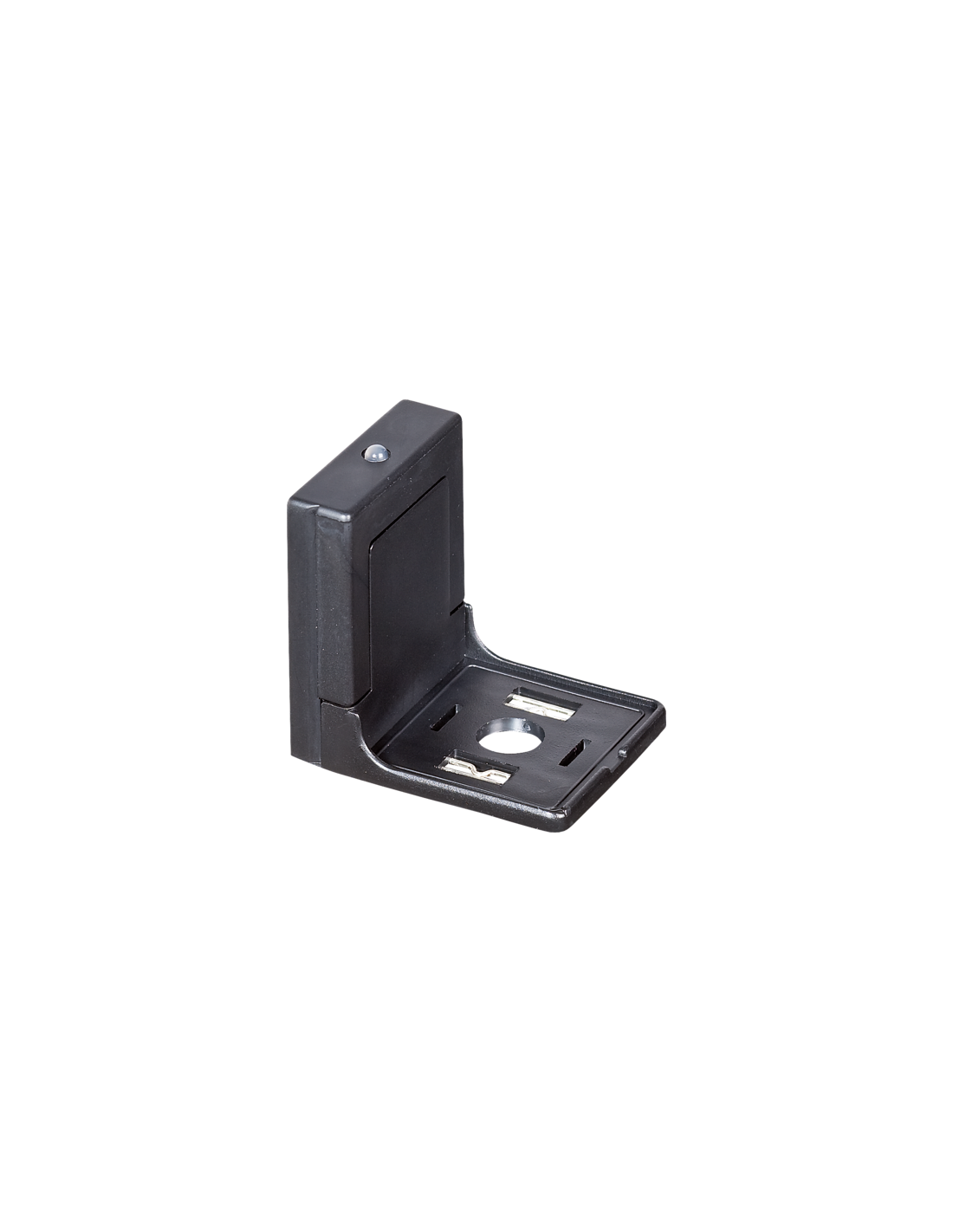

Tłumik przepięć zaworowy typ A o szerokości 18 mm (kod produktu: 3124048) to niezawodne rozwiązanie przeznaczone do zabezpieczania cewek zaworów elektromagnetycznych przed przepięciami, które mogą występować w instalacjach zasilanych napięciem 24 V AC/DC. Produkt znajduje zastosowanie w przemyśle automatyki, systemach pneumatycznych oraz hydraulicznych, gdzie konieczna jest ochrona elementów sterujących przed uszkodzeniami oraz zakłóceniami elektromagnetycznymi.
Najważniejsze cechy tłumika przepięć zaworowego typ A 18mm
- Efektywna ochrona przed przepięciami – zastosowanie warystora (VDR) zapewnia skuteczne tłumienie przepięć indukowanych podczas odłączania cewek elektromagnesów.
- Wizualna sygnalizacja pracy – żółta dioda LED umożliwia łatwą kontrolę stanu zasilania oraz szybką lokalizację aktywności elementu.
- Szeroki zakres napięcia pracy – tłumik obsługuje napięcie AC/DC w zakresie od 12 V do 25 V, co pozwala na uniwersalne zastosowanie w różnorodnych aplikacjach.
- Kompaktowa i wytrzymała konstrukcja – korpus wykonany z wysokiej jakości poliamidu (PA) zapewnia trudnopalność oraz odporność na uszkodzenia mechaniczne.

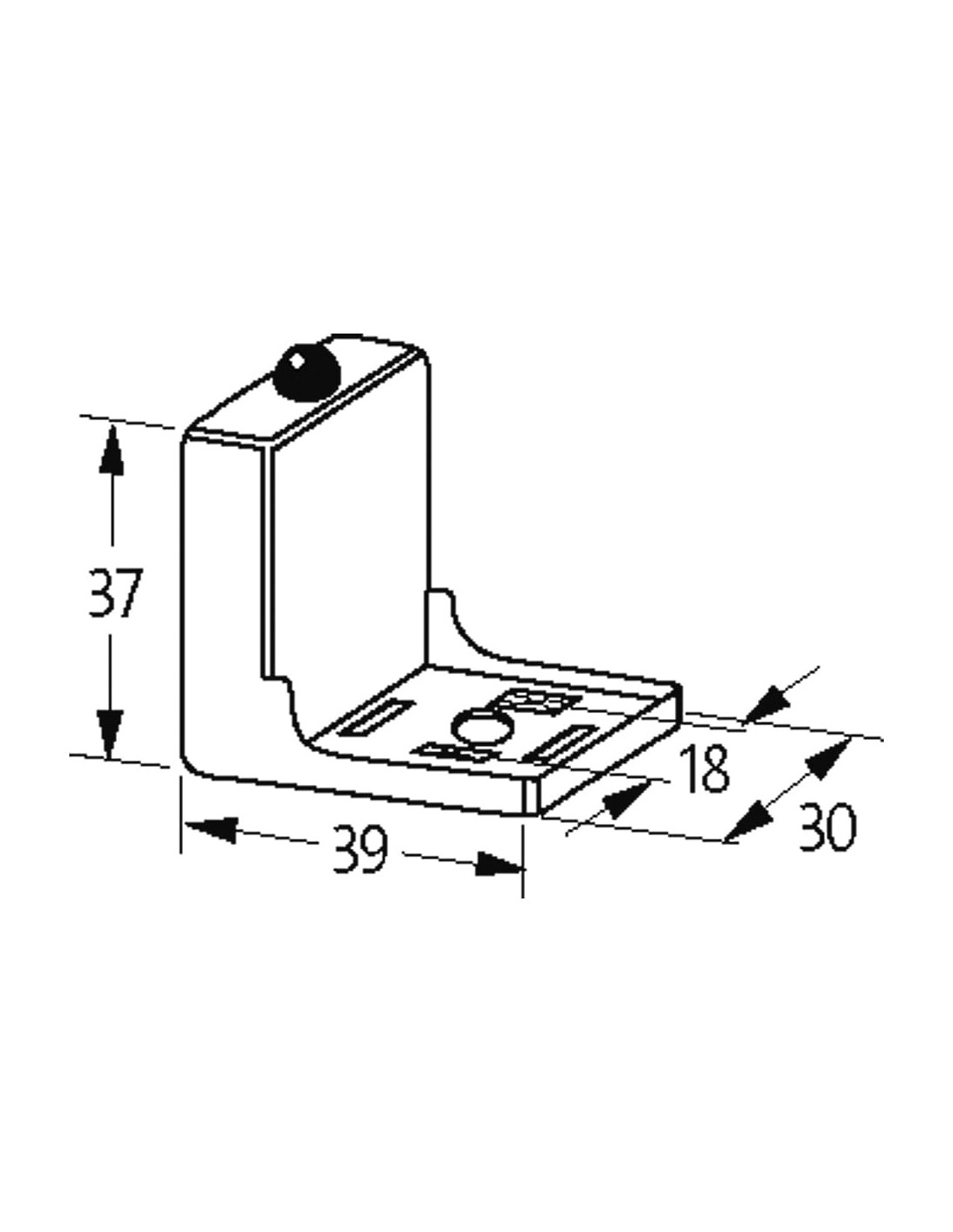

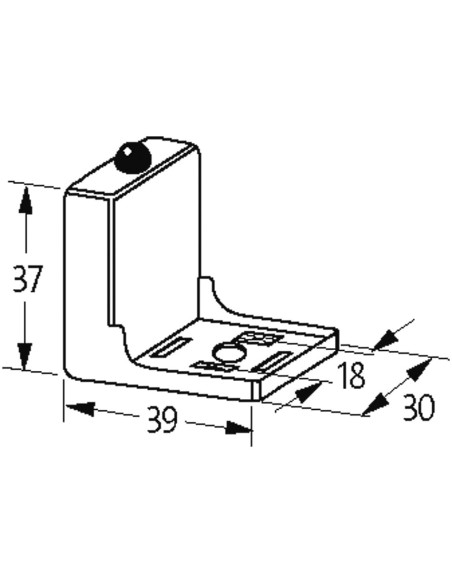

- Łatwy montaż – specjalnie zaprojektowana obudowa o wymiarach 37 x 39 x 30 mm pozwala na szybki montaż przy zaworach, a srebrzone styki zapewniają pewność połączenia elektrycznego.
- Bezpieczna praca w szerokim zakresie temperatur – tłumik pracuje efektywnie w temperaturze otoczenia od -20°C do 60°C, co umożliwia jego instalację w wymagających warunkach przemysłowych.
Typowe zastosowanie tłumika przepięć zaworowego
Tłumik przepięć zaworowy typ A 18mm 3124048 dedykowany jest do ochrony cewek zaworów elektromagnetycznych oraz innych elementów wykonawczych w:
- automatyzacji maszyn i linii produkcyjnych,
- instalacjach pneumatycznych i hydraulicznych,
- systemach sterowania w przemyśle spożywczym, chemicznym i motoryzacyjnym,
- aplikacjach wymagających sygnalizacji zasilania oraz szybkiej diagnostyki.
Korzyści wynikające z zastosowania tłumika przepięć zaworowego typu A
Zastosowanie tłumika przepięć zaworowego pozwala wydłużyć żywotność urządzeń oraz ogranicza ryzyko uszkodzeń i zakłóceń w pracy układów automatyki. Dzięki wbudowanej diodzie LED stan pracy jest stale monitorowany, co ułatwia serwis i eksploatację instalacji przemysłowych.
Tłumik przepięć zaworowy typ A 18mm – parametry i schemat podłączenia

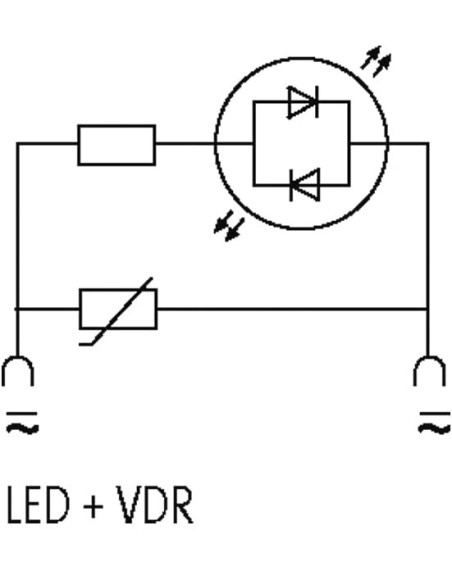

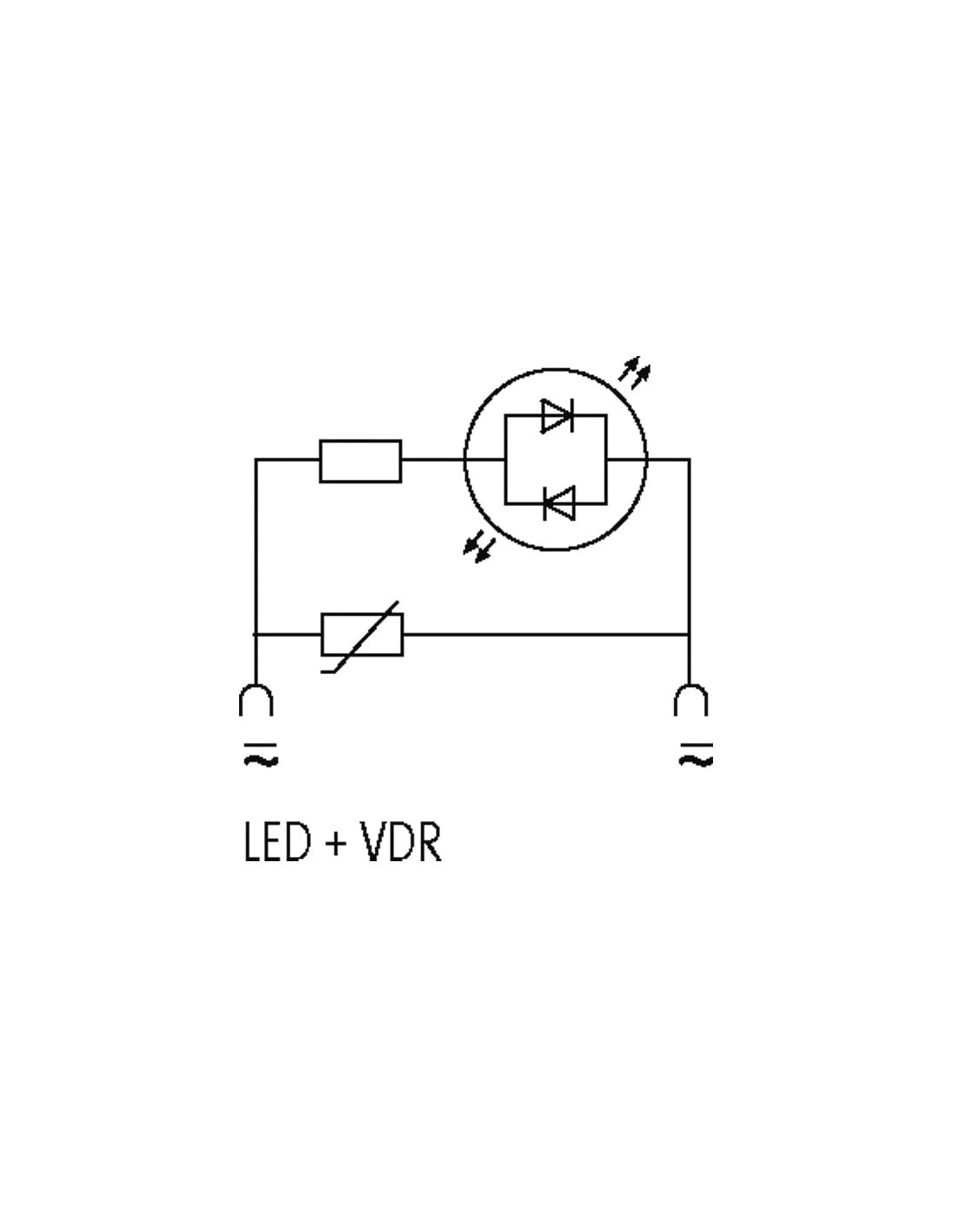

Produkt jest przeznaczony do współpracy z elektrozaworami zasilanymi napięciem 24 V AC/DC. Posiada prosty schemat połączeń LED + VDR (zamieszczony na rysunku technicznym), co umożliwia szybki i łatwy montaż. Srebrzone styki oraz odporna na warunki środowiskowe obudowa zwiększają niezawodność tłumika w każdych warunkach.
