3× 400 V AC
3× 575 V AC

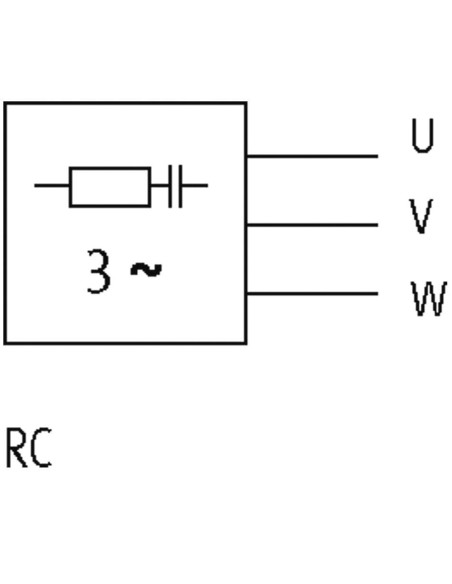

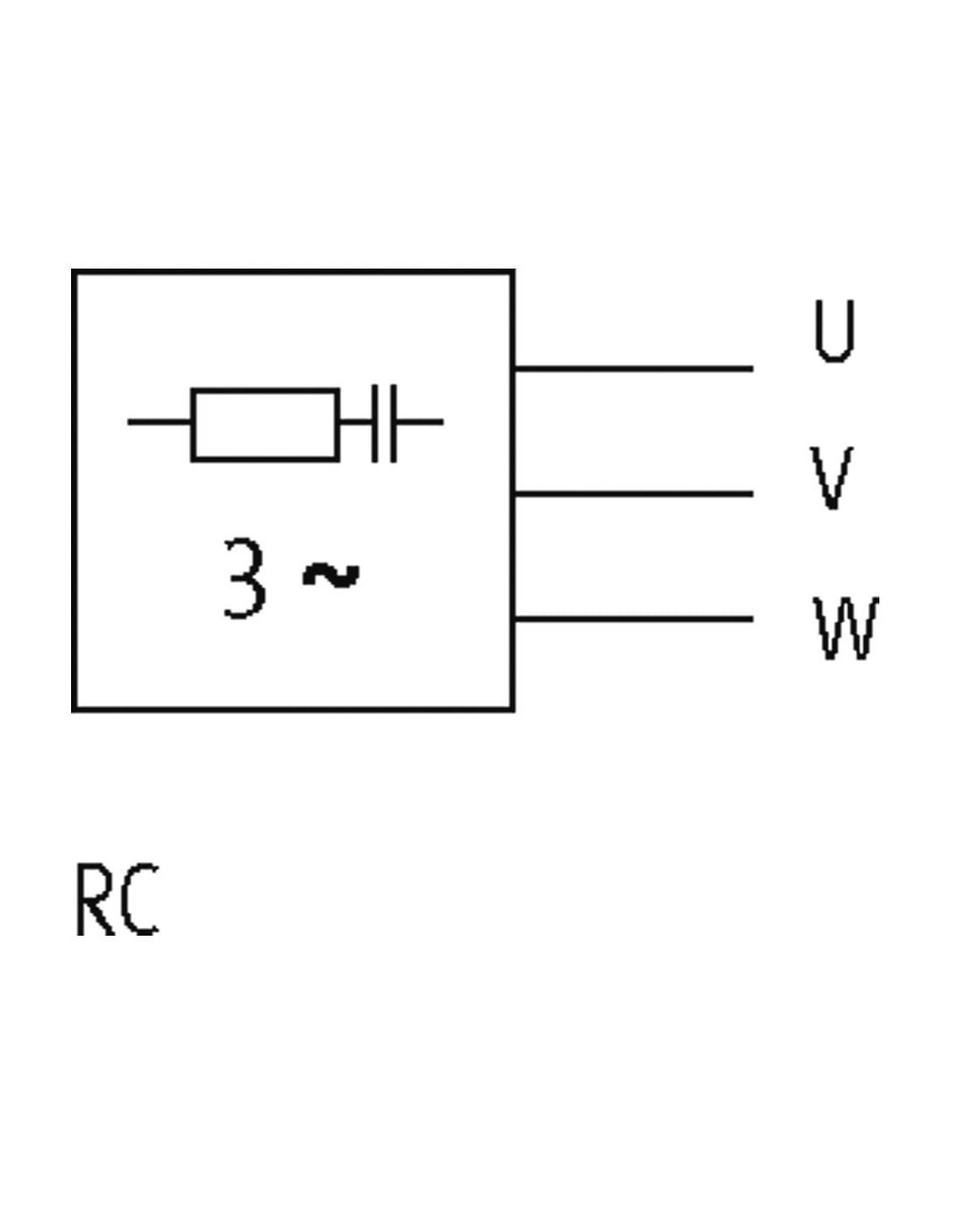

RC
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 150 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |

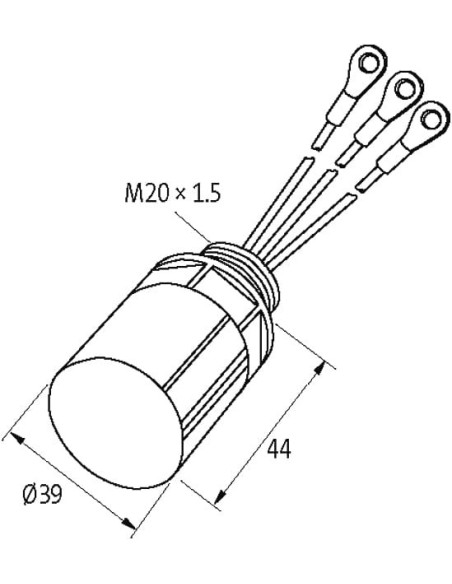

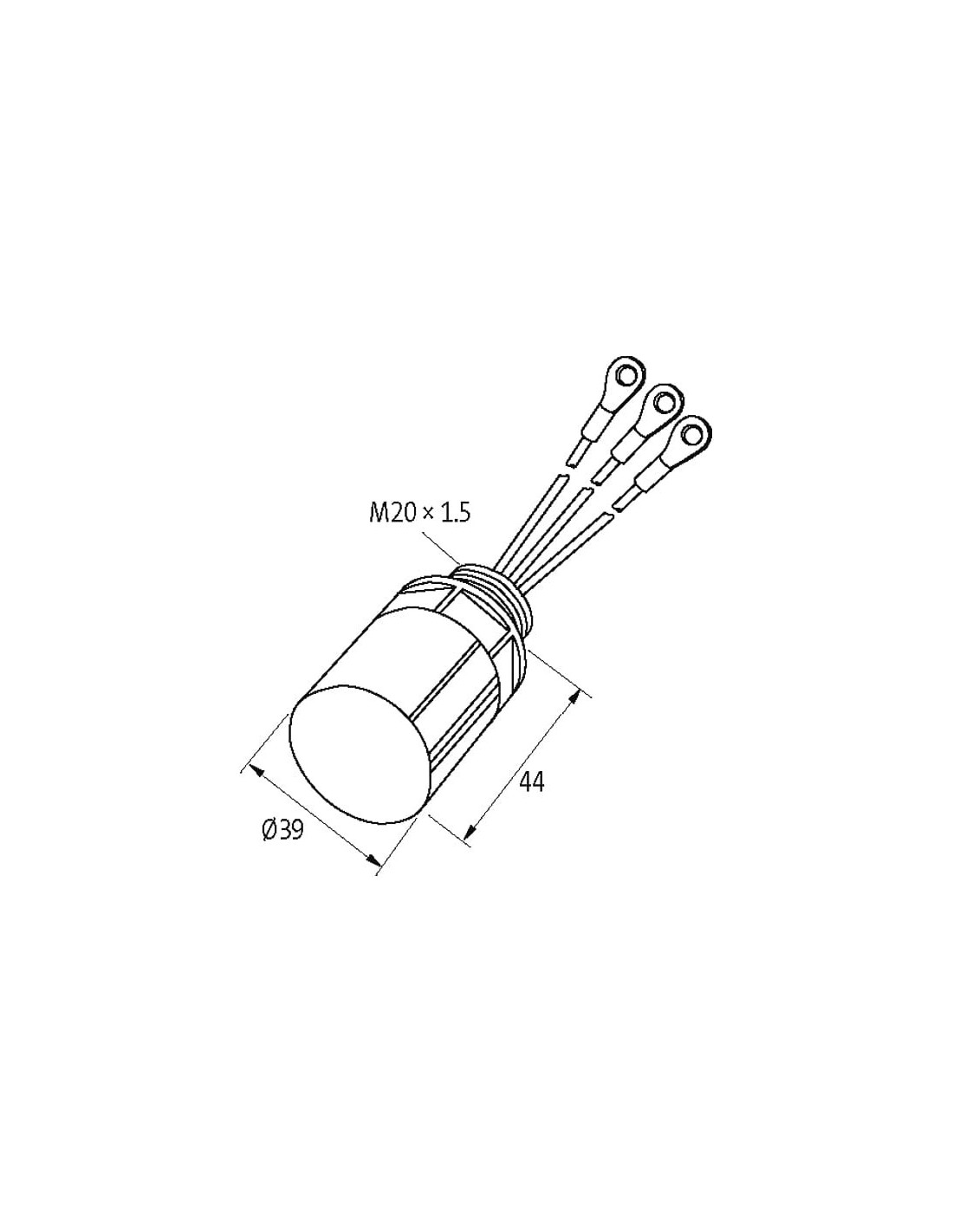

Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |
| Wysokość | 39 mm |
| Szerokość | 39 mm |
| Głębokość | 44 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

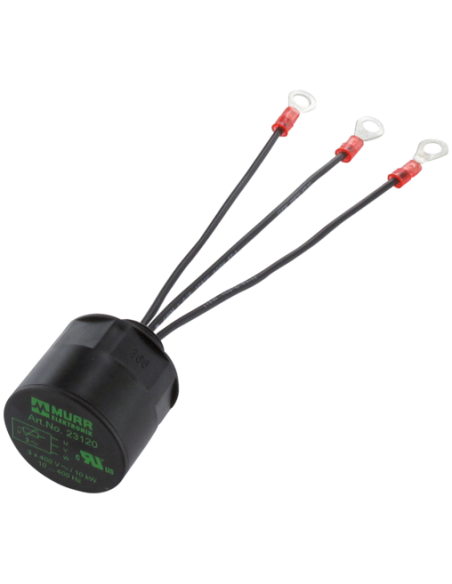

Tłumik przepięć do silnika 3x400...575VAC/4kW - Układ RC (kod: 23141)
Tłumik przepięć do silnika 3x400...575VAC/4kW to dedykowane rozwiązanie, które ma na celu ochronę silników elektrycznych przed skutkami przepięć oraz zakłóceń generowanych podczas pracy. Układ RC skutecznie minimalizuje poziom szumów i zakłóceń elektrycznych, zapewniając dłuższą żywotność oraz niezawodność silnika.
Charakterystyka i zastosowanie tłumika przepięć RC do silnika
Tłumik przepięć RC jest przeznaczony do zastosowań w instalacjach przemysłowych, szczególnie tam, gdzie wymagana jest ochrona trójfazowych silników elektrycznych o napięciu do 575 V AC oraz mocy do 4 kW. Produkt ten stanowi doskonały wybór w przypadku układów pracujących w trudnych warunkach, narażonych na przepięcia spowodowane nagłym wyłączeniem obciążeń indukcyjnych.
- Ochrona uzwojeń silników – układ RC skutecznie tłumi przepięcia i chroni izolację silnika przed uszkodzeniami.
- Zmniejszenie poziomu zakłóceń elektromagnetycznych – poprawia jakość pracy urządzeń elektrycznych w zakładzie.
- Przewidziane zastosowanie w szafach sterowniczych oraz motorowych skrzynkach zaciskowych.
- Urządzenie dedykowane do montażu w instalacjach o częstotliwości 50-60 Hz.
Zalety stosowania tłumika przepięć do silnika 23141
- Szybki i łatwy montaż – wersja z przewodami zakończonymi oczkami kablowymi jest kompatybilna z większością standardowych systemów połączeniowych.
- Kompaktowa obudowa wykonana z trudnopalnego tworzywa (klasa V-0 wg UL94) zapewnia wysoką trwałość i bezpieczeństwo eksploatacji.
- Produkt charakteryzuje się odpornością na wysokie temperatury – zakres pracy od -20°C do +60°C pozwala na eksploatację w wymagających warunkach przemysłowych.
- Solidność wykonania – konstrukcja oparta jest na 2-komponentowej masie zalewowej, zabezpieczającej elementy wewnętrzne przed wilgocią i drganiami.
Typowe obszary wykorzystania tłumika przepięć RC
- Przemysł maszynowy i automatyka przemysłowa
- Stacje pomp, wentylatorów i kompresorów
- Instalacje HVAC
- Systemy transportu i taśmociągi
- Ochrona rozdzielnic i szaf sterowniczych przed zakłóceniami
Uwaga: Układ RC nie jest przeznaczony do stosowania w połączeniu z przemiennikami częstotliwości.
Tłumik przepięć do silnika typu 23141 to skuteczna ochrona urządzeń przed skutkami przepięć w sieciach trójfazowych, gwarantująca bezpieczną i niezawodną eksploatację silników elektrycznych w różnych branżach przemysłu.
