Dostępny
230 V AC/DC
RC
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 TH 3/4/8; 3 TF 30...45; 3 TB 40...3 TB 44 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 127 V |
| Napięcie wejściowe AC maks. | 240 V |
| Napięcie wejściowe DC min. | 127 V |
| Napięcie wejściowe DC maks. | 240 V |
Instalowanie | Podłączanie
| Connection information | samozabezpieczająca widełkowa końcówka kablowa |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 11 mm |
| Szerokość | 27 mm |
| Głębokość | 24 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

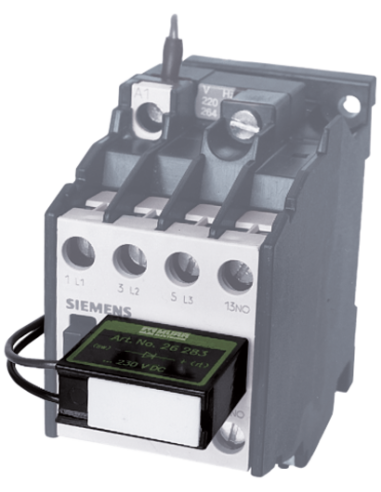

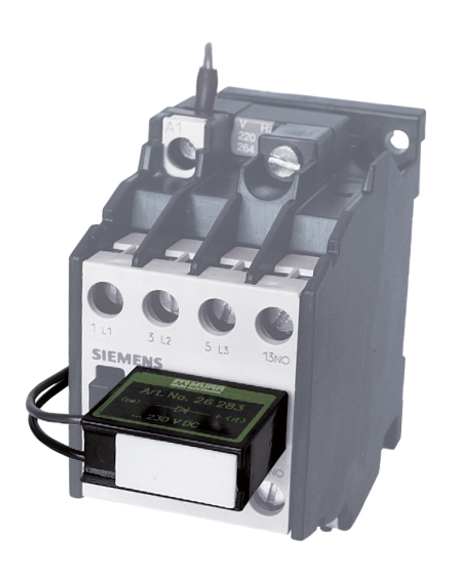

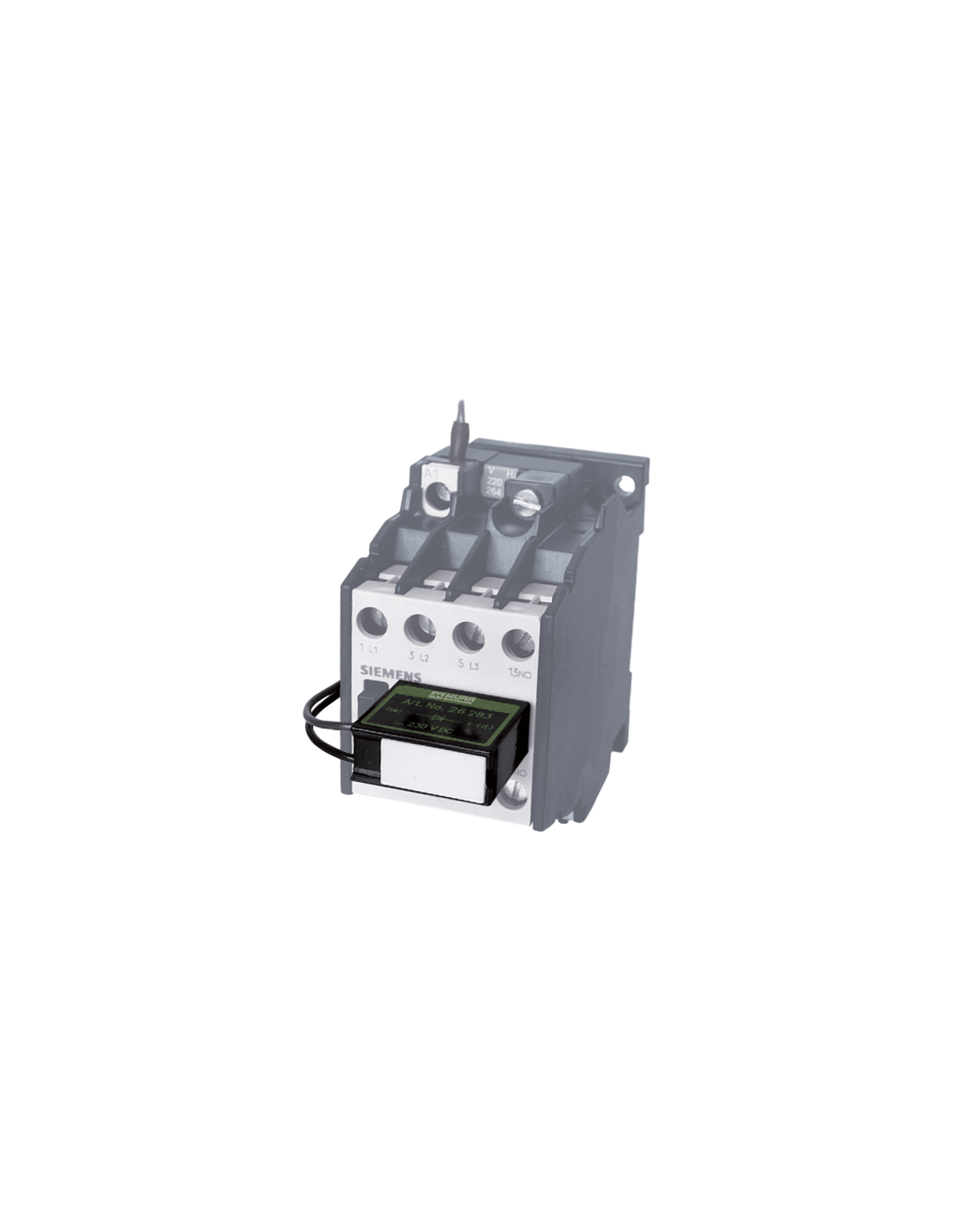

Tłumik do stycznika Siemens RC 230VAC/DC – profesjonalna ochrona styczników przemysłowych

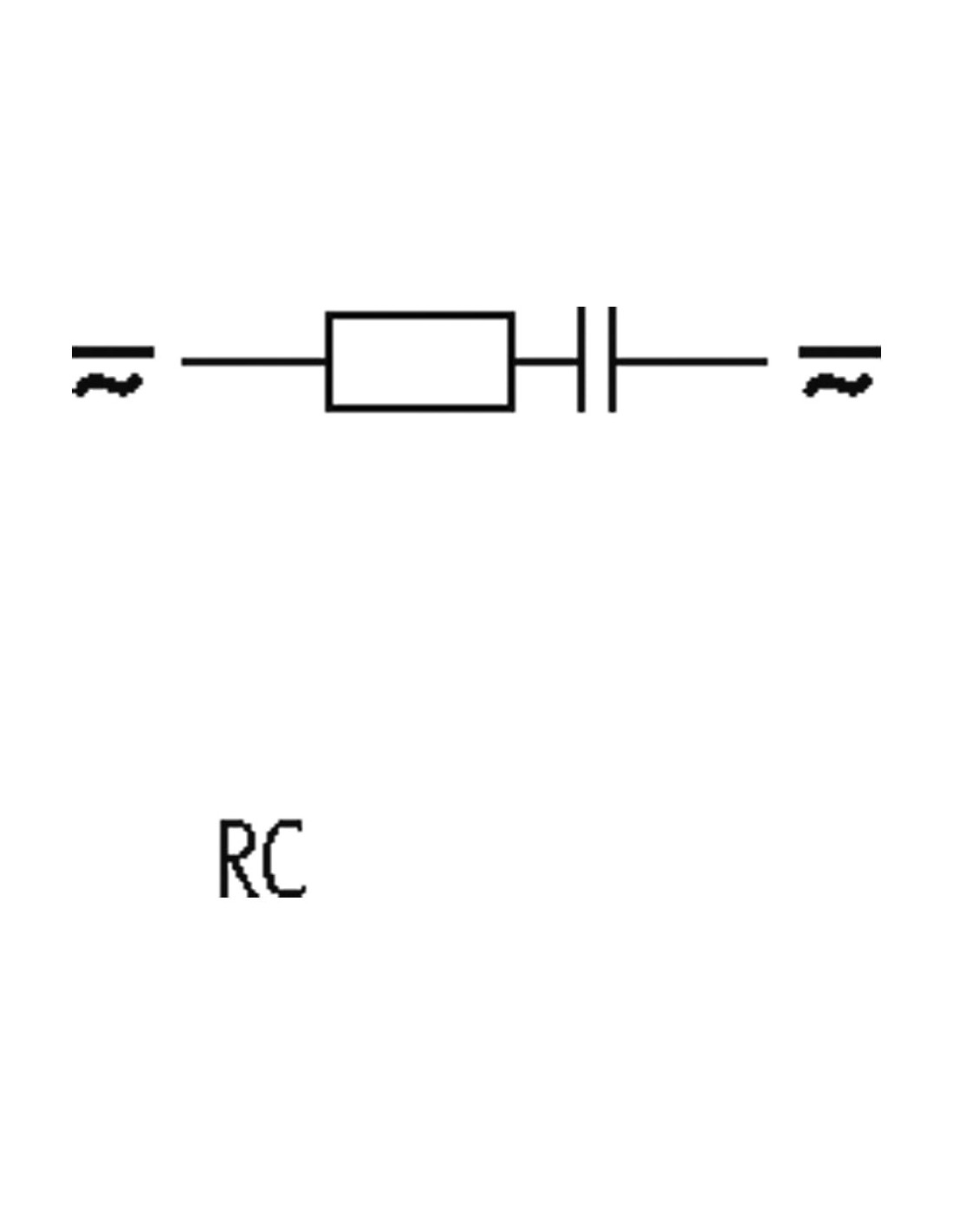

Tłumik RC do stycznika Siemens, o kodzie produktu 22052, to specjalistyczny element chroniący styczniki oraz inne urządzenia automatyki przemysłowej pracujące w obwodach o napięciu 230 V AC/DC. Konstrukcja układu oparta jest na kombinacji rezystora oraz kondensatora (układ RC), co pozwala na efektywne tłumienie przepięć indukowanych w cewkach styczników oraz ograniczanie zakłóceń występujących podczas wyłączania obwodu.
Główne zalety i cechy tłumika do stycznika Siemens (RC 230VAC/DC)
- Ochrona przed przepięciami: Układ RC skutecznie tłumi przepięcia indukowane w momencie wyłączania cewki stycznika, chroniąc tym samym urządzenia sterujące i wydłużając żywotność elementów automatyki.
- Wszechstronność zastosowania: Produkt jest kompatybilny z popularnymi stycznikami i łącznikami Siemens z serii 3TH, 3TF, 3TB. Może być stosowany zarówno w instalacjach przemysłowych, jak i budowlanych oraz w automatyce procesowej.
- Bezpieczeństwo użytkowania: Obudowa wykonana jest z trudnopalnego tworzywa o klasie palności UL94 V-0, co zapewnia wysokie bezpieczeństwo eksploatacji nawet w wymagających warunkach przemysłowych.
- Szeroki zakres napięć roboczych: Przystosowany do pracy przy napięciach w zakresie 127–240 V AC/DC, co umożliwia uniwersalne zastosowanie w różnych systemach sterowania.
- Łatwy montaż: Samozabezpieczająca widełkowa końcówka kablowa pozwala na szybkie i stabilne podłączenie tłumika do zacisków stycznika.

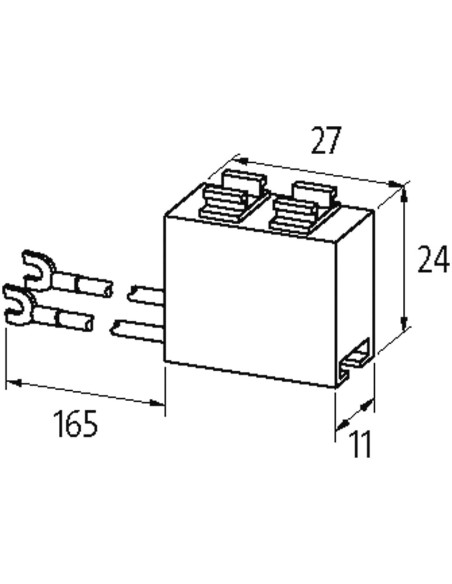

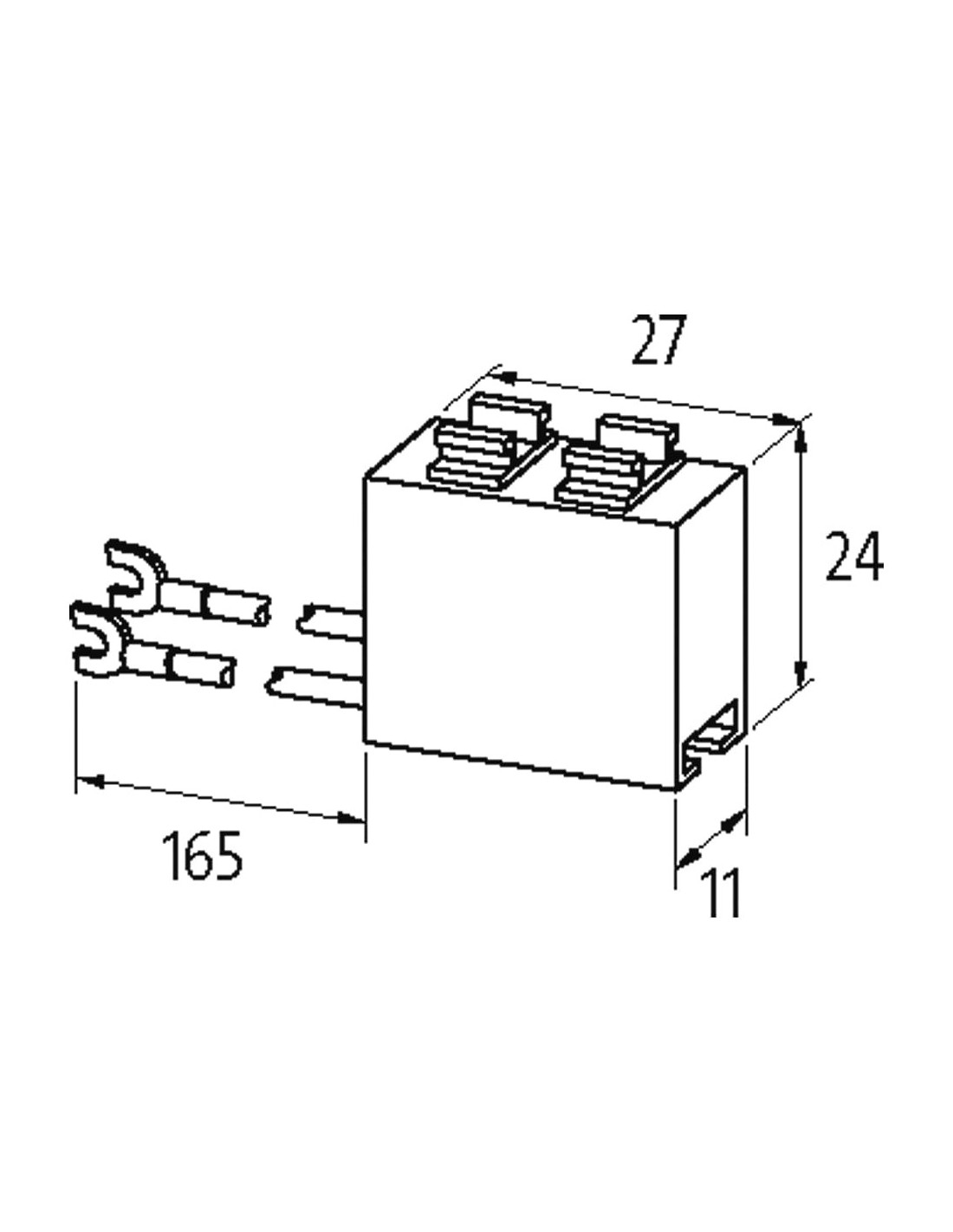

- Kompaktowe wymiary: Niewielkie rozmiary (wysokość 11 mm, szerokość 27 mm, głębokość 24 mm) umożliwiają montaż nawet w ograniczonej przestrzeni rozdzielnicy.
- Odporność na trudne warunki: Gwarantuje skuteczną pracę w szerokim zakresie temperatur od -20°C do +70°C.
Zastosowanie tłumika RC do stycznika Siemens 230VAC/DC
Tłumik RC jest typowym elementem wyposażenia układów sterowania, gdzie zastosowanie cewki elektromagnetycznej generuje zakłócenia podczas wyłączania. Produkt dedykowany jest do:
- automatyki przemysłowej, szaf sterowniczych, linii produkcyjnych, central HVAC, systemów pomp i wentylatorów,
- systemów sterowania budynków, wind, systemów grzewczych,
- układów zabezpieczeń, rozdzielnic energetycznych,
- aplikacji, w których wymagane jest ograniczenie zakłóceń EMC oraz ochrona wrażliwych elementów elektronicznych.
Dlaczego warto stosować tłumiki RC w automatyce przemysłowej?
Wprowadzenie tłumików RC do obwodów cewki stycznika znacząco zmniejsza ryzyko uszkodzenia urządzeń sterujących, poprawia odporność elektromagnetyczną układu i minimalizuje niepożądane przepięcia, przeciwdziałając przedwczesnemu zużyciu elementów instalacji. To praktyczne rozwiązanie dla inżynierów, projektantów oraz służb utrzymania ruchu w każdej gałęzi przemysłu.
