Dostępny
24 V AC/DC

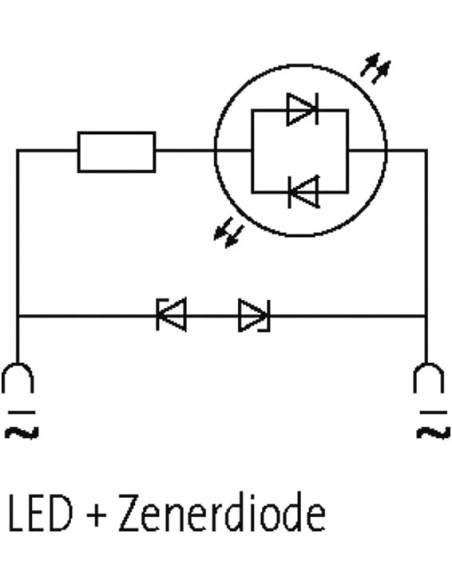

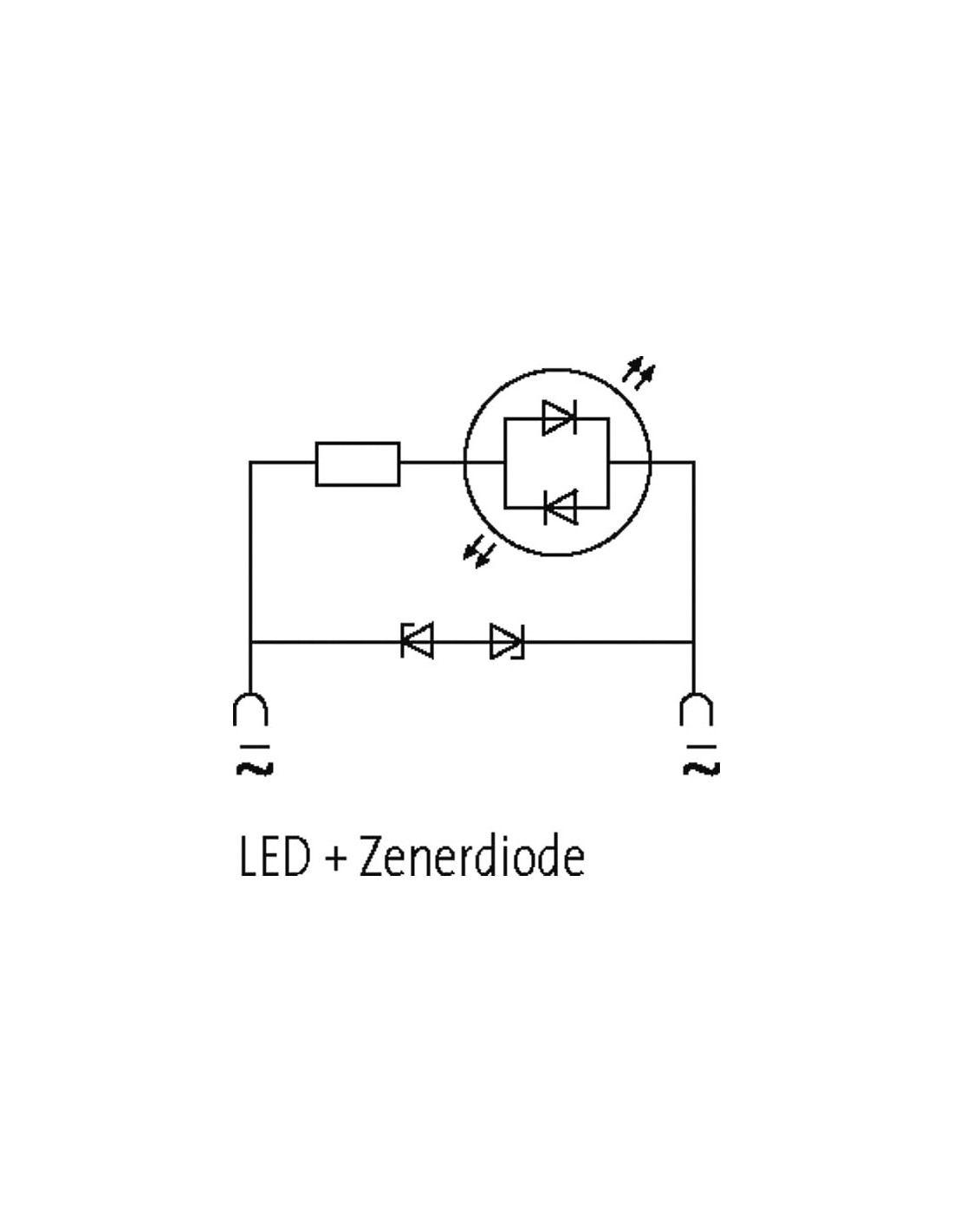

Z-Diode + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
| Moc trzymania maks. | 100 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 55 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 18 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 39 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

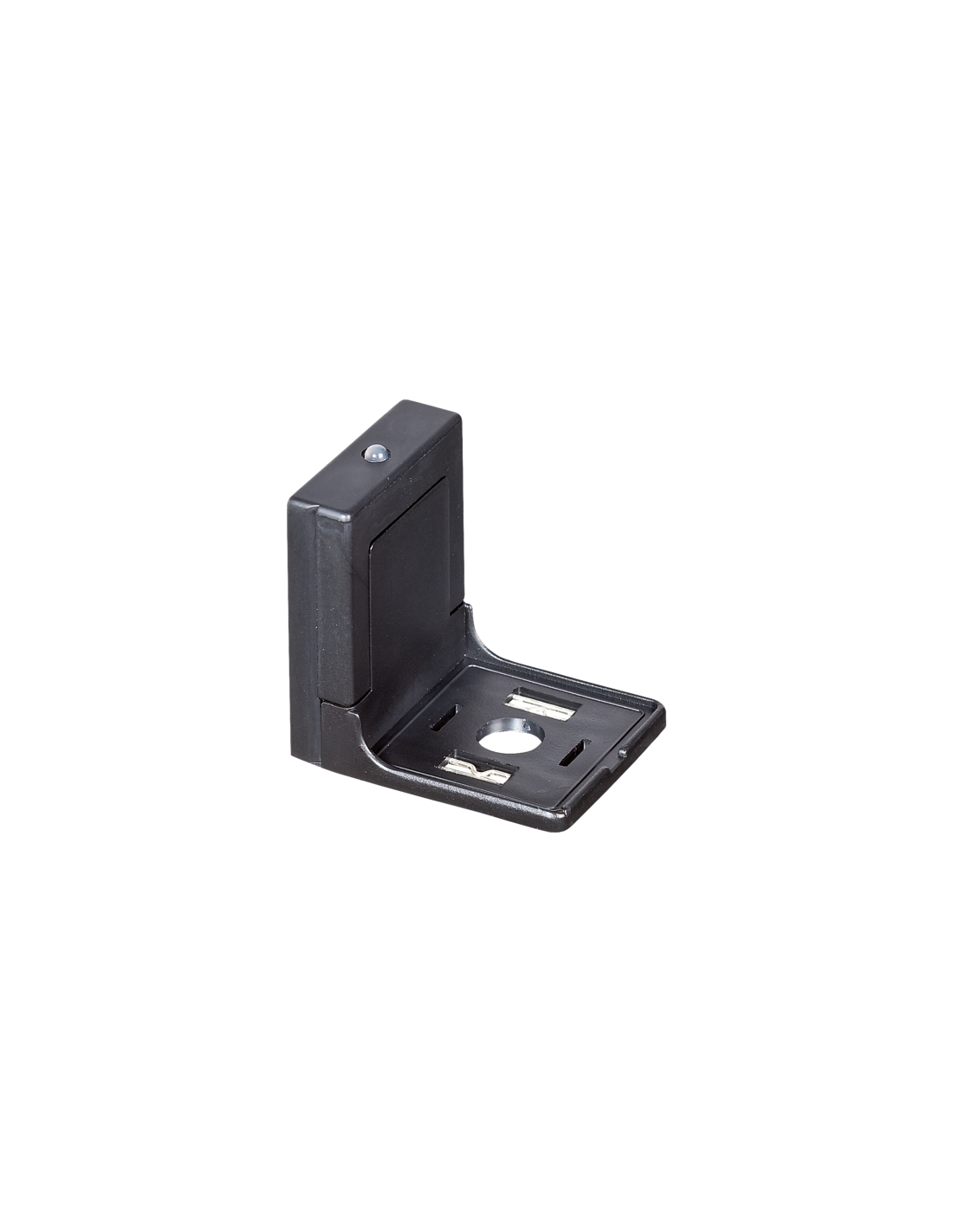

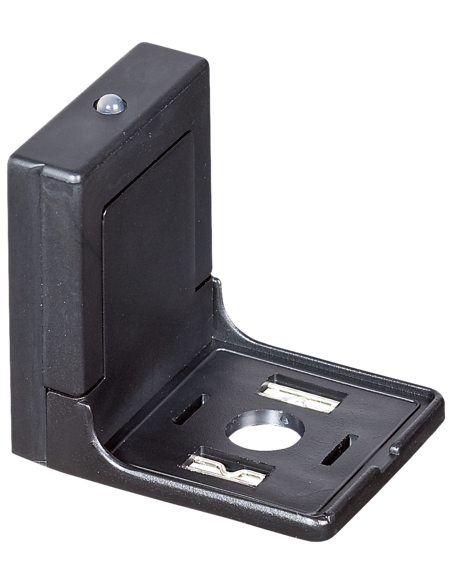

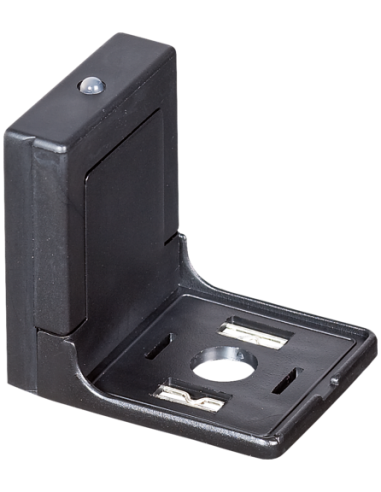

Tłumik przepięć zaworowy typ A 18 mm 3124033 – skuteczna ochrona układów elektromagnetycznych
Tłumik przepięć zaworowy typ A o szerokości 18 mm (kod produktu: 3124033) to specjalistyczny element przeznaczony do ochrony cewek elektrozaworów oraz innych odbiorników przed skutkami przepięć generowanych podczas wyłączania obwodu. Zastosowanie tego urządzenia znacząco wydłuża żywotność podzespołów elektrycznych i elektronicznych, a także poprawia niezawodność automatyki w instalacjach przemysłowych.
Zastosowanie tłumików przepięć w systemach automatyki
Tłumik przepięć z serii 3124033 znajduje zastosowanie przede wszystkim w układach sterowania 24 V AC/DC oraz wszędzie tam, gdzie stosowane są elektromagnesy i styczniki. Montowany bezpośrednio przy cewce, efektywnie chroni przed skutkami przepięć, minimalizując ryzyko uszkodzeń zarówno cewek, jak i sterowników PLC oraz innych elementów wykonawczych.
- Ochrona przed przepięciami – skutecznie tłumi przepięcia powstające przy wyłączaniu cewki.
- Zastosowanie w układach AC i DC – uniwersalność napięciowa (18–30 V AC/DC).
- Sygnalizacja pracy – wyposażenie w diodę LED (standardowo żółtą) umożliwia prostą diagnostykę stanu urządzenia.
Budowa, montaż i parametry wyróżniające adaptera przepięć 3124033

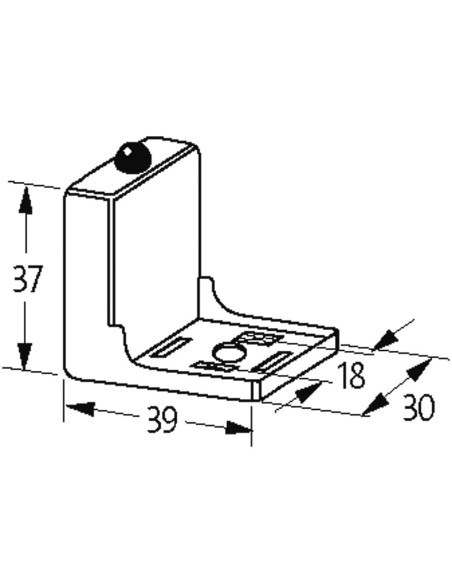

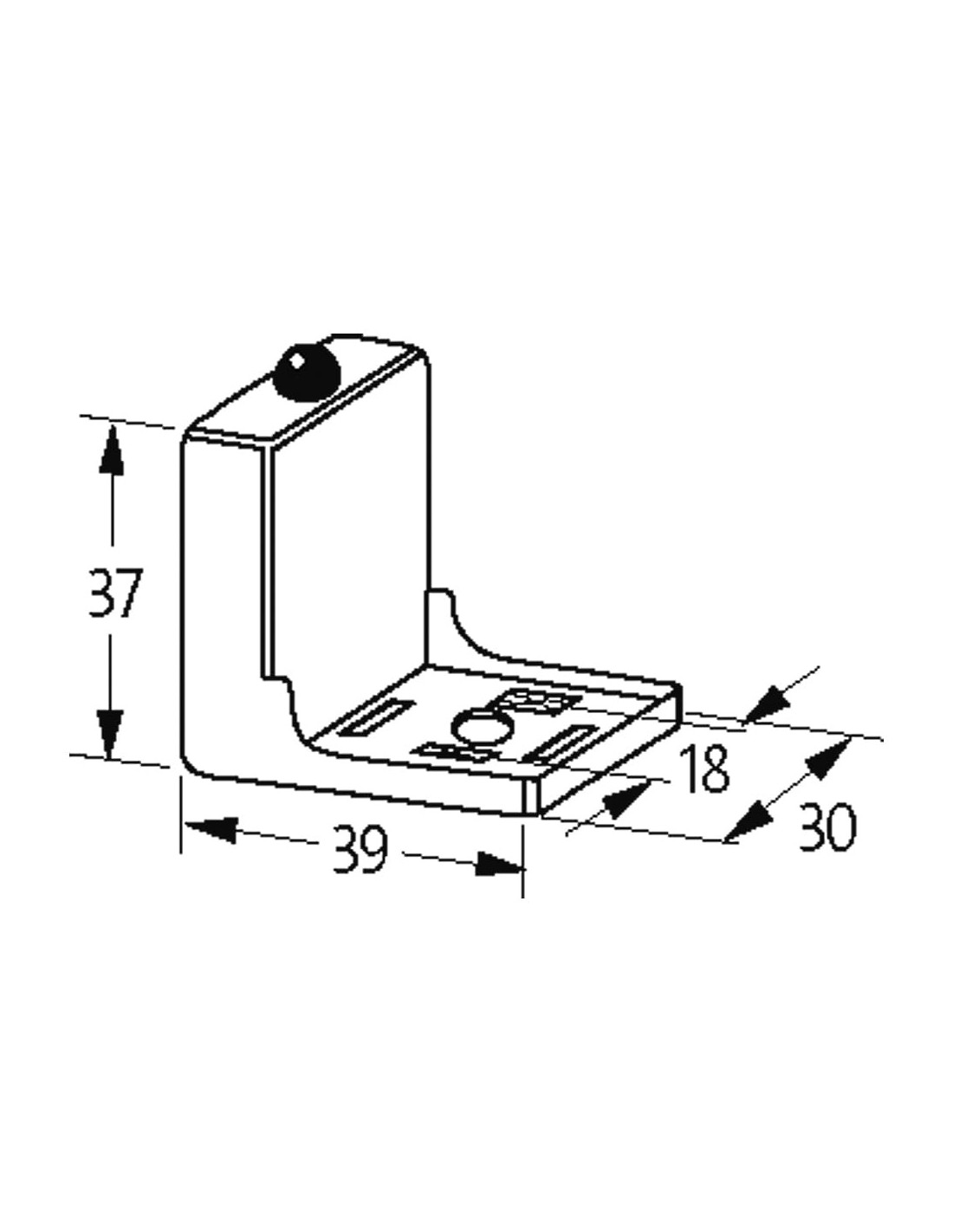

Kompaktowa obudowa o wymiarach 37 x 39 x 30 mm oraz przemyślany system montażu pozwalają na łatwą integrację z zaworami elektromagnetycznymi. Produkt wykonano z odpornego na wysokie temperatury tworzywa PA, co gwarantuje bezpieczeństwo pracy w temperaturach od -20°C do 60°C. Elementy stykowe z bronzu z posrebrzaną powłoką zapewniają niezawodny kontakt elektryczny i trwałość przy wielokrotnym montażu.
Najważniejsze zalety tłumika przepięć typu A 18 mm
- Redukcja zakłóceń elektromagnetycznych (EMC) dzięki zastosowaniu układu Zenera i diody LED.
- Poprawa bezpieczeństwa oraz żywotności instalacji automatyki przemysłowej.
- Odporność na trudne warunki eksploatacyjne – trudnopalność, możliwość pracy w szerokim zakresie temperatur.
- Intuicyjna sygnalizacja działania – stan pracy sygnalizowany przez wyraźną diodę LED.
- Standardowe wymiary montażowe ułatwiające integrację z większością dostępnych na rynku zaworów.
Typowe zastosowania tłumików przepięć w automatyce
Rozwiązanie dedykowane jest głównie do ochrony:
- cewek elektrozaworów w aplikacjach przemysłowych,
- cewek styczników i przekaźników,
- urządzeń automatyki budynkowej,
- instalacji wymagających ograniczenia zakłóceń elektromagnetycznych,
- układów wymagających wizualnej sygnalizacji stanu pracy.
Pełna zgodność z normami jakości oraz wytrzymałości elektrycznej i mechanicznej sprawia, że tłumik przepięć zaworowy typ A 18 mm 3124033 to niezawodny wybór dla wymagających aplikacji przemysłowych i automatyki.
