Dostępny
24 V AC/DC

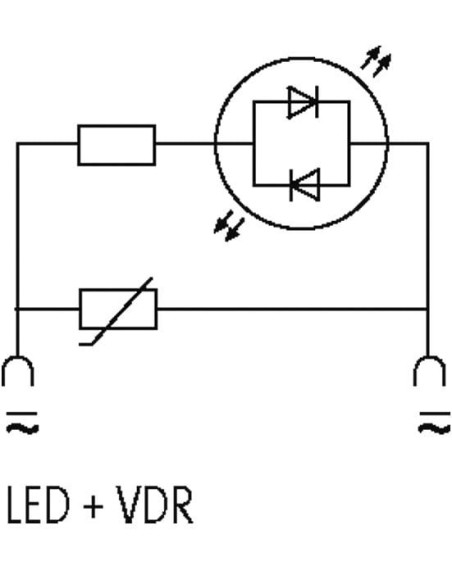

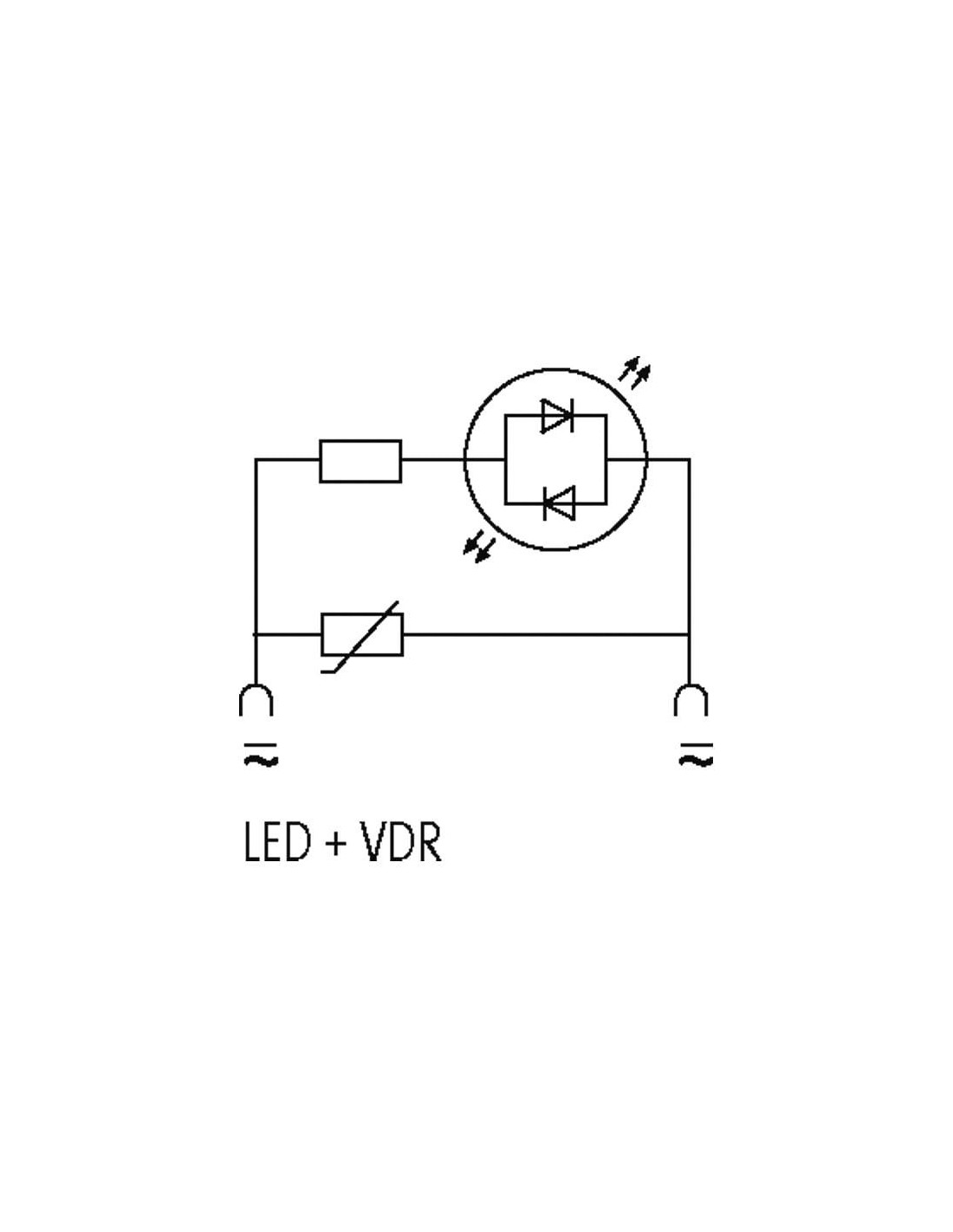

VDR + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Uwaga na układ styków (PE na odejściu kablowym wtyczki). Układ odwrócony o 180° na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania min. | 15 ms |
| Moc trzymania maks. | 100 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 45 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 12 V |
| Napięcie wejściowe AC maks. | 25 V |
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 25 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |

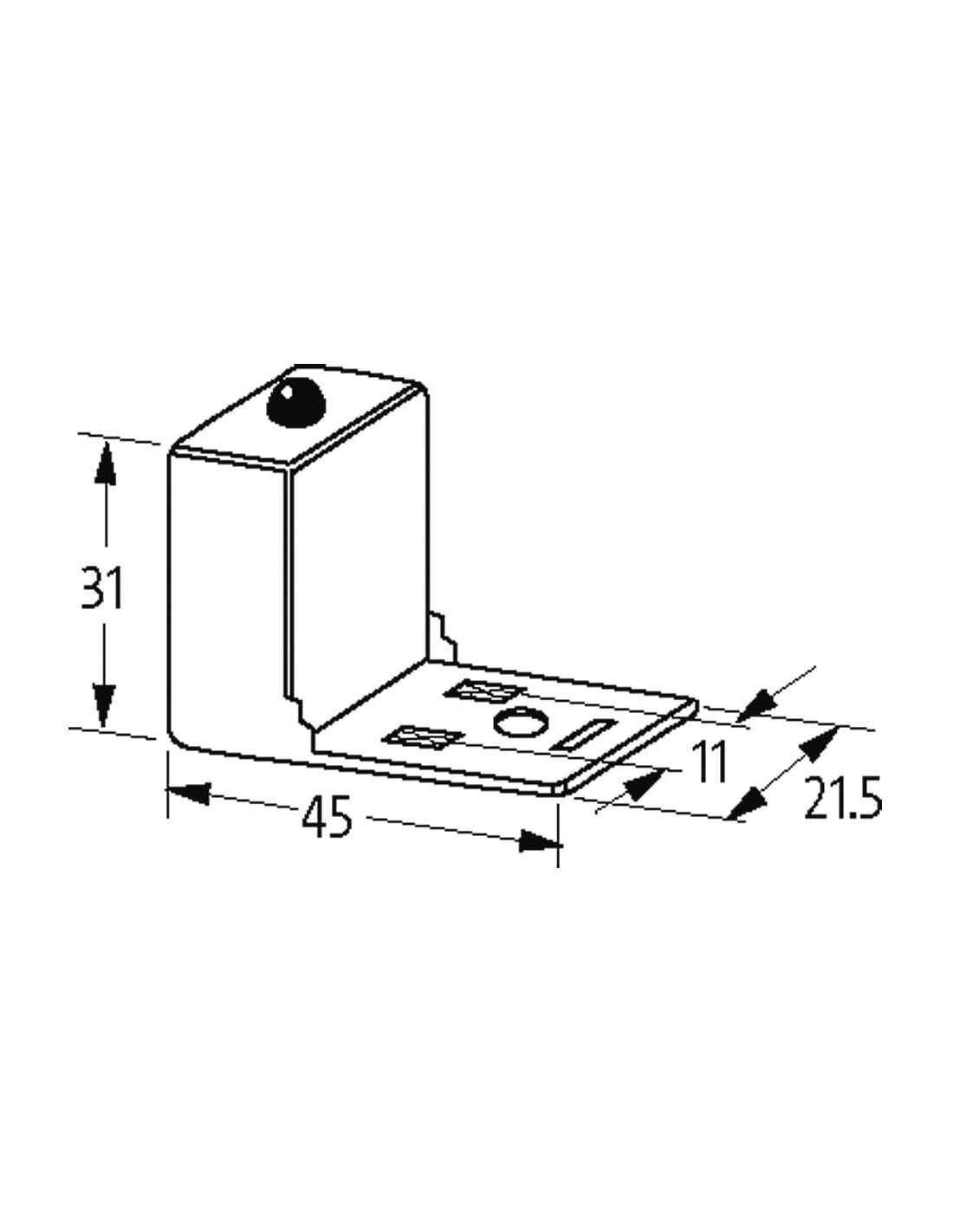

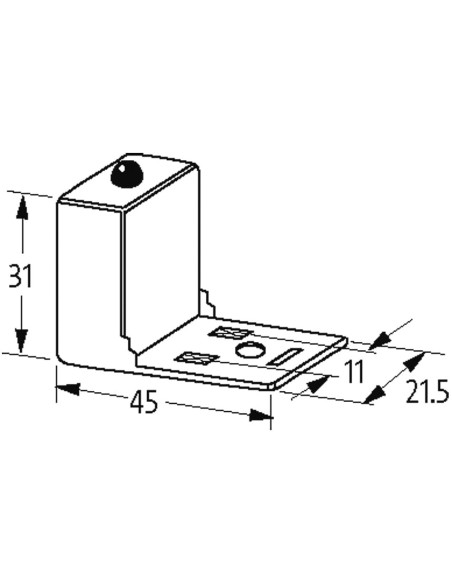

Dane mechaniczne | Dane montażowe
| Wysokość | 31 mm |
| Szerokość | 45 mm |
| Głębokość | 21,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

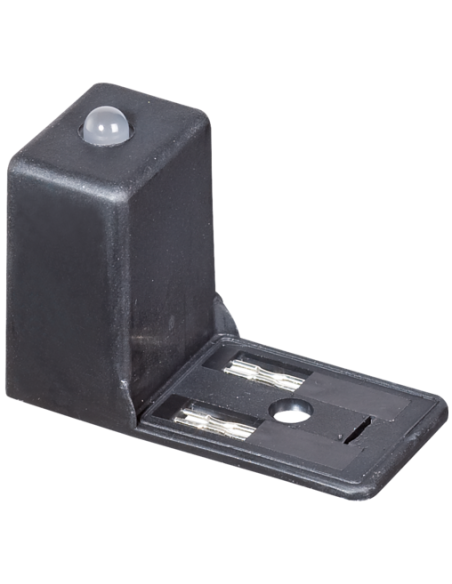

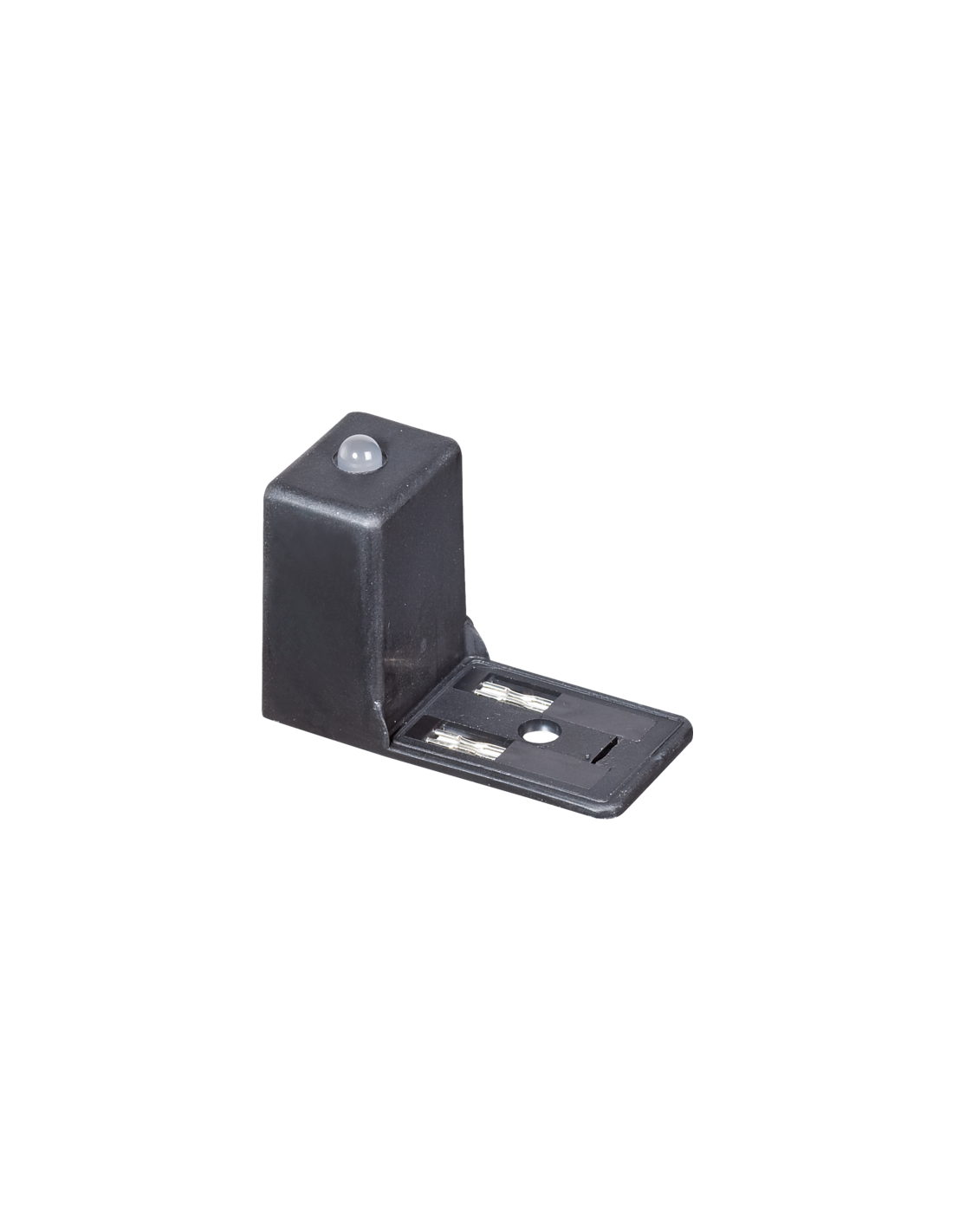

Tłumik przepięć zaworowy BI 11 mm 24V AC/DC – Profesjonalna ochrona elektromagnetyczna
Tłumik przepięć zaworowy typu BI o rozmiarze 11 mm (kod produktu: 3124248) to specjalistyczny komponent służący do ochrony cewek elektrozaworów przed skutkami przepięć i przeciążeń elektrycznych. Przeznaczony do pracy w instalacjach zasilanych napięciem 24 V AC/DC, znajduje zastosowanie w automatyce przemysłowej, systemach pneumatycznych, hydraulicznych oraz wszędzie tam, gdzie wymagana jest bezpieczna i niezawodna praca układów sterujących.
Przeznaczenie i zastosowanie tłumika przepięć BI 11 mm
Tłumik przepięć BI skutecznie niweluje szkodliwe przepięcia indukowane podczas wyłączania cewki zaworowej, co przedłuża żywotność urządzeń sterujących oraz minimalizuje ryzyko uszkodzeń układów elektronicznych. Jest szczególnie zalecany w aplikacjach wymagających wysokiej odporności na zakłócenia elektromagnetyczne oraz w miejscach o podwyższonych standardach bezpieczeństwa, takich jak linie produkcyjne, systemy automatyki budynkowej czy instalacje maszynowe.
Budowa i cechy charakterystyczne tłumika przepięć BI 11 mm
- Zintegrowana dioda LED – Wbudowany wskaźnik optyczny LED (barwa: żółta) umożliwia szybką kontrolę stanu pracy cewki oraz poprawności działania tłumika, co ułatwia diagnozowanie układu i serwisowanie instalacji.
- Wbudowany warystor (VDR) – Gwarantuje skuteczną ochronę przed przepięciami, absorbując niebezpieczne piki napięciowe.
- Wytrzymała obudowa z tworzywa PA – Odporny na uszkodzenia mechaniczne oraz trudnopalny materiał zapewnia bezpieczeństwo użytkowania nawet w wymagającym środowisku przemysłowym.
- Posrebrzane styki – Zapewniają bardzo dobre przewodnictwo oraz ochronę przed korozją.
- Kompaktowe wymiary – Pozwalają na łatwą integrację z różnego rodzaju elektrozaworami oraz oszczędność miejsca w szafie sterowniczej.
Zalety stosowania tłumika przepięć zaworowego typu BI 11 mm
- Zabezpiecza elektronikę sterującą i automatykę przed niepożądanymi przepięciami.
- Sygnalizuje stan pracy cewki za pomocą żółtej diody LED, co zwiększa bezpieczeństwo eksploatacji.
- Szybki i prosty montaż – adapter pasuje do standardowych cewek zaworowych 11 mm.
- Możliwość zamówienia wersji z diodą LED w innym kolorze oraz z odwróconym układem styków (na życzenie).
- Przystosowany do pracy w szerokim zakresie temperatur otoczenia: od -20°C do +60°C.
- Lekka, ergonomiczna konstrukcja ułatwia prace serwisowe oraz modernizację istniejących instalacji.
Typowe zastosowania tłumika przepięć typu BI 11 mm
Produkt przeznaczony jest do instalacji w:
- Sterownikach zaworów elektromagnetycznych – ochrona cewek zaworowych w pneumatyce i hydraulice siłowej.
- Szafach sterowniczych maszyn i linii produkcyjnych – zwiększenie niezawodności i bezpieczeństwa sterowania.
- Systemach automatyki budynkowej – unikanie zakłóceń i awarii urządzeń sterujących.
- Aplikacjach przemysłowych – energetyka, przetwórstwo, logistyka.
Tłumik przepięć zaworowy typu BI 11 mm z diodą LED i warystorem VDR to rozwiązanie dedykowane użytkownikom poszukującym efektywnej i niezawodnej ochrony urządzeń automatyki przed wpływem przepięć, gwarantujące niezawodną eksploatację i komfort diagnostyki.
