3× 575 V AC

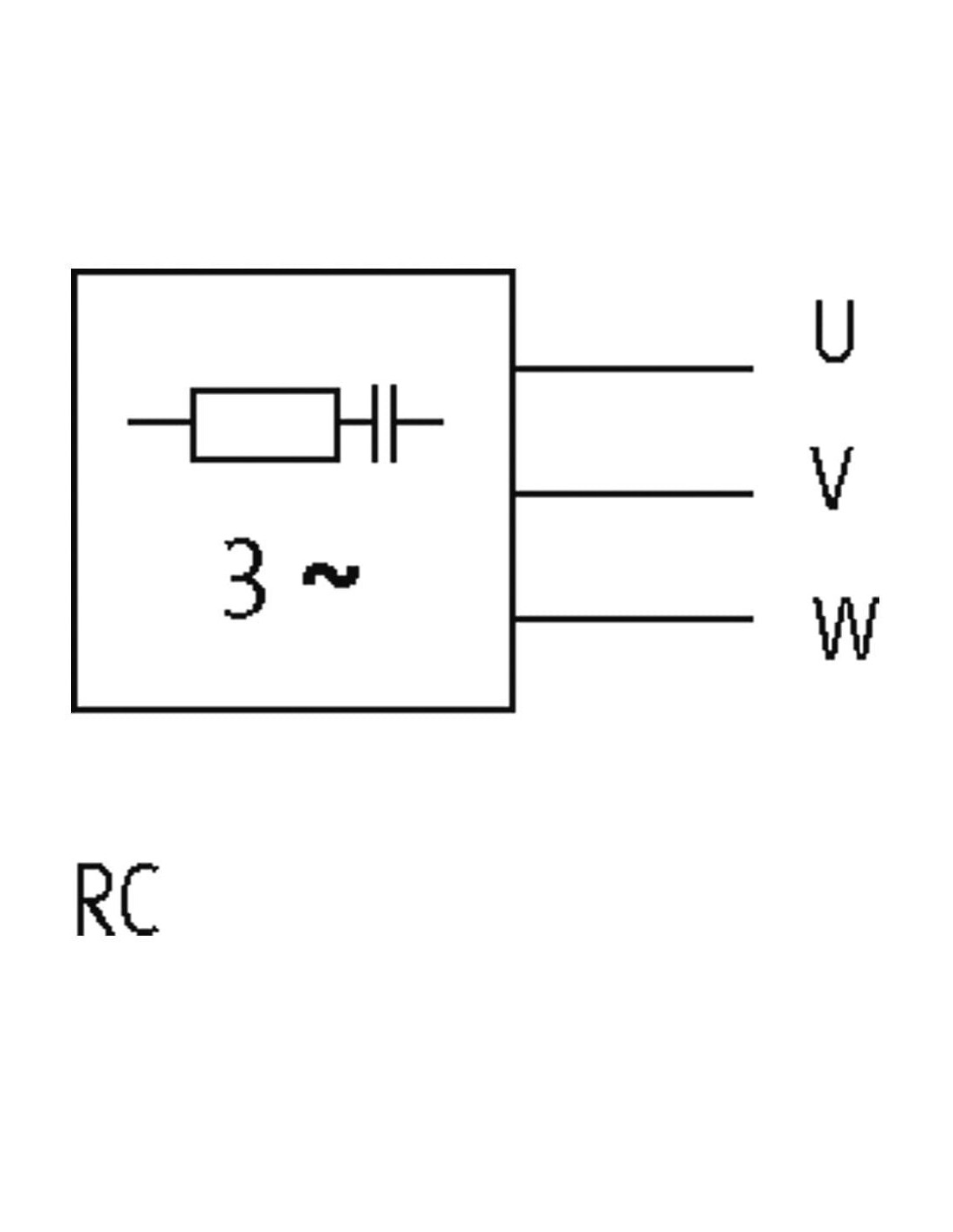

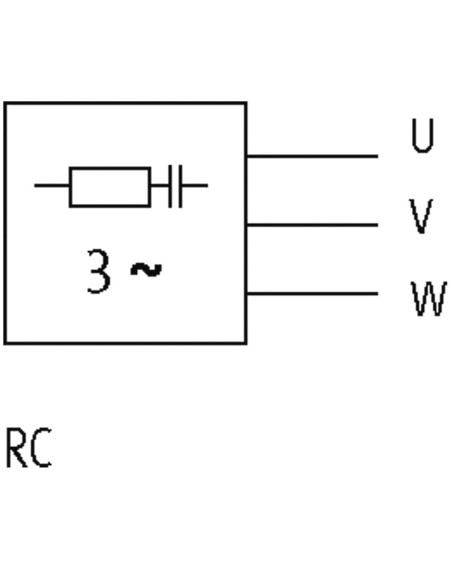

RC
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Do montażu na zatrzask na szynie DIN niezbędne są 2 adaptery zatrzaskowe nr art. 20900
ok. 500 mm, przewód PCV 3× 0.75 mm²
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Family construction form | free cable end |
Instalowanie | Układ pinów
| Liczba biegunów | 3 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 41 mm |
| Szerokość | 41 mm |
| Głębokość | 41 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

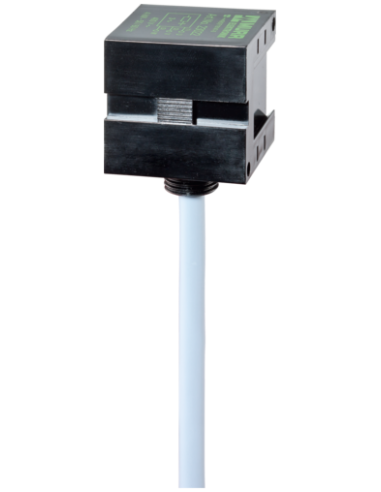

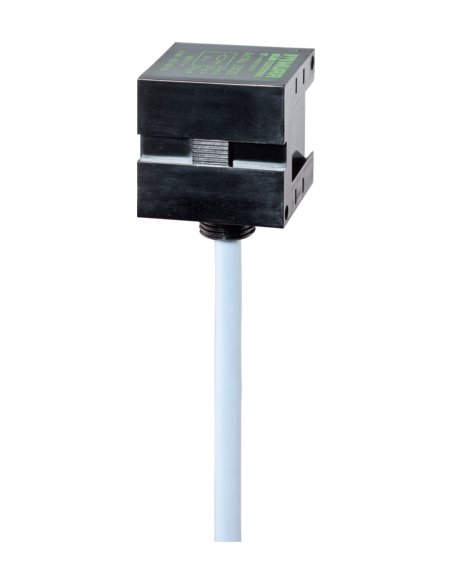

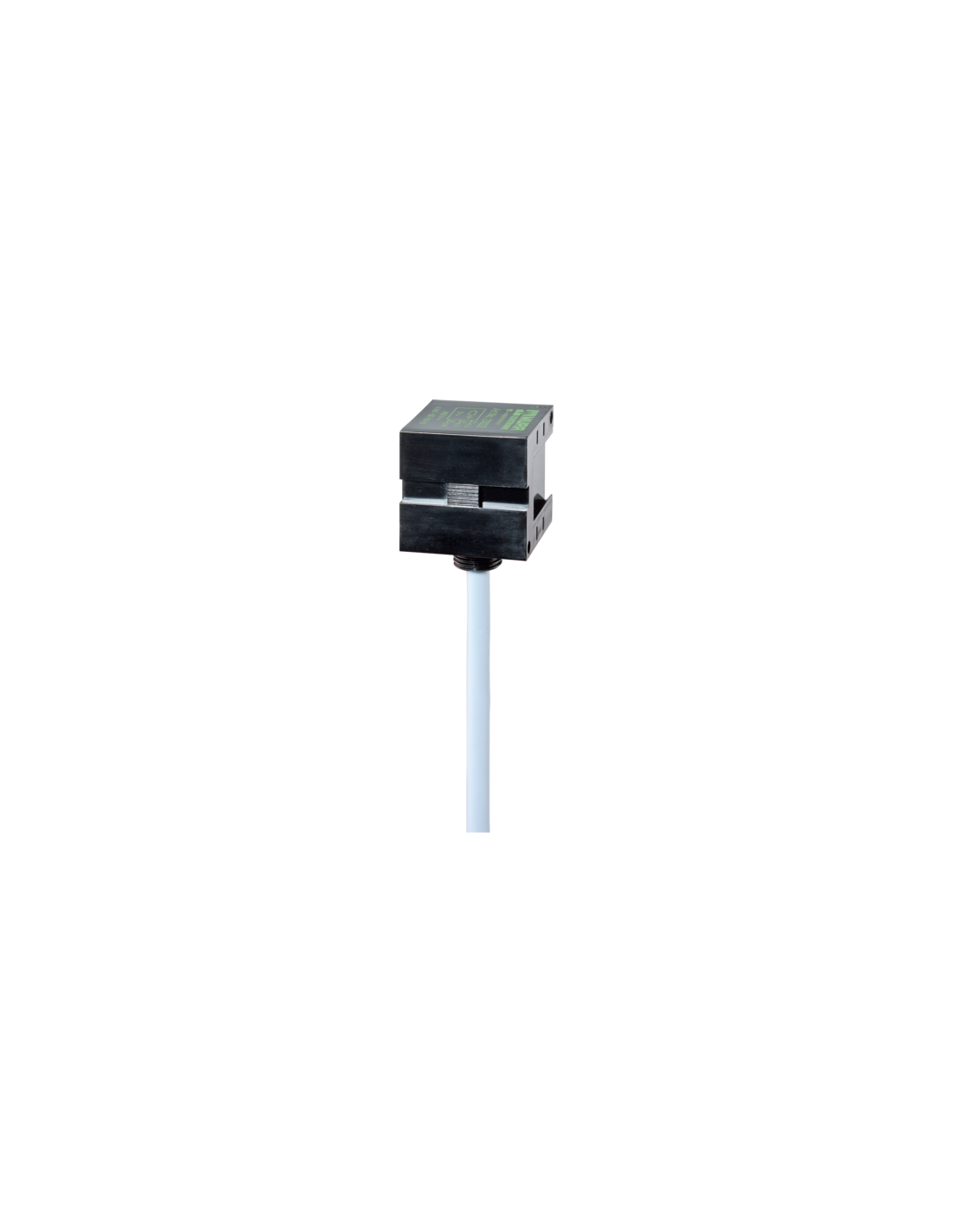

Tłumik przepięć do silnika 3x575VAC/7,5kW – Układ RC – Kod produktu: 23035
Tłumik przepięć do silnika przeznaczony jest do ochrony trójfazowych silników elektrycznych pracujących przy napięciu 575 V AC i mocy do 7,5 kW. Produkt wyposażony w układ RC skutecznie ogranicza przepięcia, redukuje zakłócenia elektromagnetyczne i przedłuża żywotność zarówno silników, jak i elementów automatyki.
Zastosowanie tłumików przepięć RC w instalacjach przemysłowych
Tłumik RC dedykowany jest do instalacji w maszynach przemysłowych, liniach produkcyjnych oraz wszędzie tam, gdzie istotna jest ochrona silników trójfazowych przed przepięciami łączeniowymi lub zakłóceniami. Stosowanie tłumika przepięć poprawia niezawodność układów oraz minimalizuje ryzyko uszkodzeń spowodowanych nagłymi zmianami napięcia.
- Efektywna ochrona przed przepięciami w sieciach trójfazowych.
- Wydłużenie żywotności uzwojeń silnika dzięki redukcji skoków napięcia.
- Zmniejszenie emisji zakłóceń elektromagnetycznych (EMC).
- Prosty montaż na szynie DIN typu TH35 (EN 60715) za pomocą adapterów.
- Zabezpieczenie infrastruktury przemysłowej przed kosztownymi awariami.
Budowa i montaż tłumika przepięć RC 3x575VAC

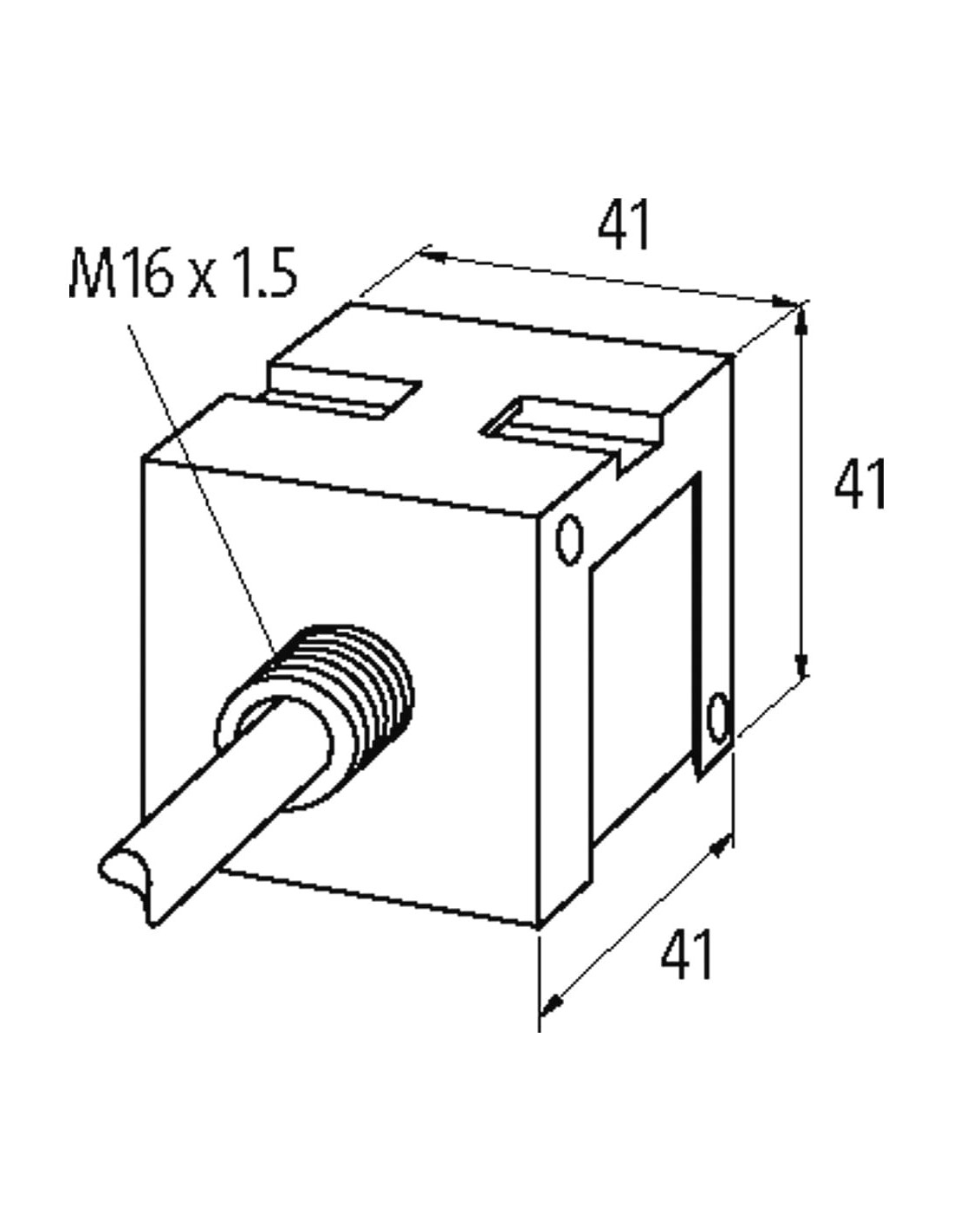

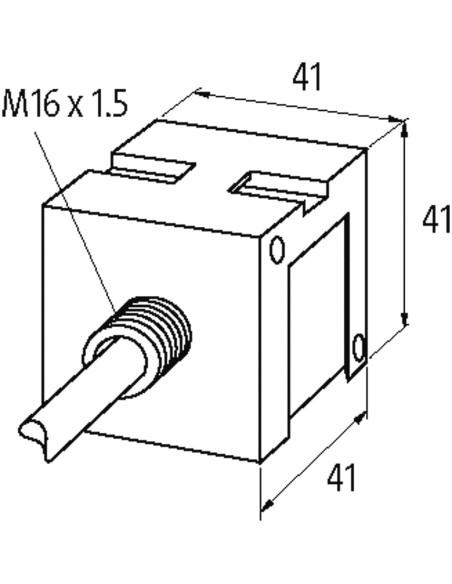

Kompaktowa obudowa o wymiarach 41×41×41 mm, wykonana z ognioodpornego tworzywa (klasa V-0), zapewnia odporność na działanie wysokich temperatur oraz trudnych warunków panujących w rozdzielnicach przemysłowych. Konstrukcja umożliwia prostą i szybką instalację dzięki zastosowaniu przewodów o długości 500 mm i przekroju 3×0,75 mm² oraz gwintu M16 x 1.5. Produkt przeznaczony jest do montażu na szynie DIN (wymagane są dwa adaptery, dostępne oddzielnie).
Charakterystyka pracy i bezpieczeństwo użytkowania
Tłumik przepięć do silnika RC obsługuje napięcia sieci 50–60 Hz i działa skutecznie w zakresie temperatur od -20°C do +60°C, co pozwala na zastosowanie w różnorodnych aplikacjach przemysłowych. Produkt spełnia wymagania dotyczące trudnopalności i posiada wymagane atesty bezpieczeństwa, zapewniając niezawodność działania nawet w trudnych warunkach otoczenia. Nie zaleca się stosowania tłumików RC w połączeniu z falownikami lub przemiennikami częstotliwości.
- Prosta integracja w istniejących systemach zasilania trójfazowego.
- Wysoka odporność mechaniczna i klimatyczna.
- Bezpieczne użytkowanie dzięki zastosowanym materiałom i hermetycznej konstrukcji.
Typowe zastosowania tłumika przepięć do silników trójfazowych
Produkt znajduje zastosowanie w przemysłowych węzłach napędowych, falownikach, automatyce budynkowej, wentylatorach, pompach oraz urządzeniach wymagających szczególnej ochrony przed przepięciami. Skuteczność i trwałość działania sprawiają, że tłumik przepięć RC jest niezastąpionym elementem profesjonalnych instalacji elektrycznych.
