Dostępny
24 V AC/DC
48 V AC/DC
VDR + LED
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 RT 20.15/16/17/18 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 12 V |
| Napięcie wejściowe AC maks. | 48 V |
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 48 V |
Instalowanie | Podłączanie
| Connection information | Zestyk wtykowy |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 46,4 mm |
| Szerokość | 28 mm |
| Głębokość | 8,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Tłumik przepięć do stycznika Siemens – warystor z LED, 24VAC/DC
Tłumik przepięć do stycznika Siemens przeznaczony jest do ochrony układów sterowania i automatyki przed skutkami przepięć powstających podczas załączania i wyłączania cewki stycznika. Rozwiązanie to bazuje na warystorze (VDR) z diodą LED, co pozwala na efektywne tłumienie przepięć oraz jednoczesną sygnalizację optyczną pracy cewki.
Przeznaczenie i zastosowanie tłumika przepięć Siemens

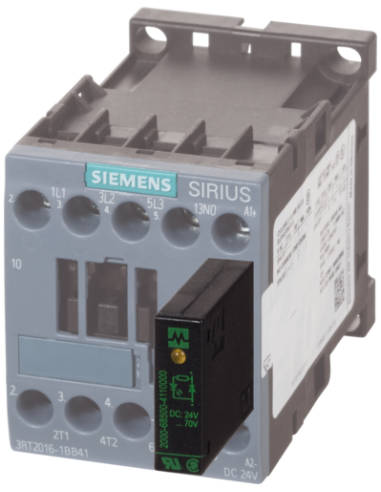

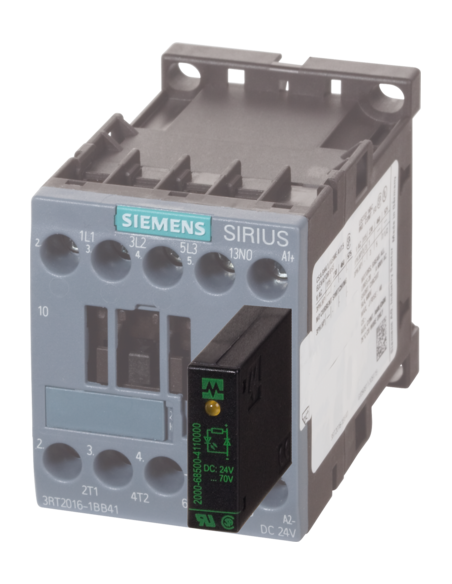

Tłumik przepięć z warystorem i diodą LED dedykowany jest do współpracy ze stycznikami Siemens serii 3RT, w szczególności z modelami 3RT 20.15/16/17/18. Główne zastosowanie znajduje w:
- Sterowaniu silnikami elektrycznymi – zabezpiecza cewki styczników przed szkodliwym działaniem przepięć.
- Instalacjach automatyki przemysłowej oraz systemach sterowania maszynami.
- Panelach sterujących i rozdzielnicach, gdzie sygnalizacja stanu cewki za pomocą LED ułatwia diagnostykę serwisową.
- Układach wymagających zwiększonego poziomu niezawodności oraz bezpieczeństwa pracy urządzeń elektrycznych.
Najważniejsze zalety tłumika przepięć Siemens kod 2000-68500-4410000
- Ochrona przed przepięciami i szybkie tłumienie skoków napięcia zwiększające żywotność stycznika oraz podłączonych urządzeń.
- Łatwa instalacja – urządzenie wyposażone w wygodny złącze wtykowe, umożliwiające szybki montaż bez potrzeby lutowania.
- Sygnalizacja LED – umożliwia natychmiastową kontrolę stanu zasilania cewki.
- Przystosowanie do napięcia zasilania 24 V AC/DC i 48 V AC/DC, co zapewnia szeroką kompatybilność z różnymi aplikacjami.
- Obudowa wykonana z trudnopalnego tworzywa sztucznego o klasie odporności na ogień UL94 V-0.

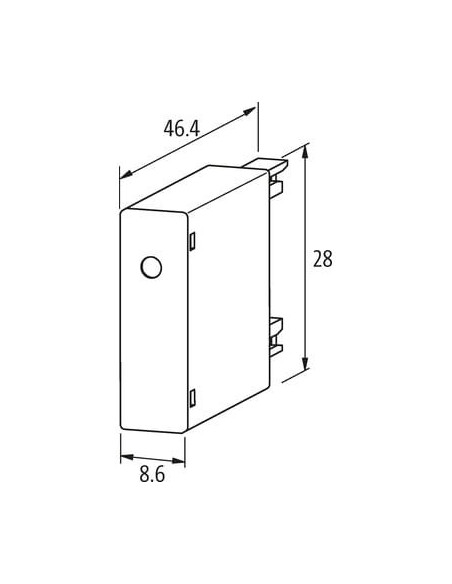

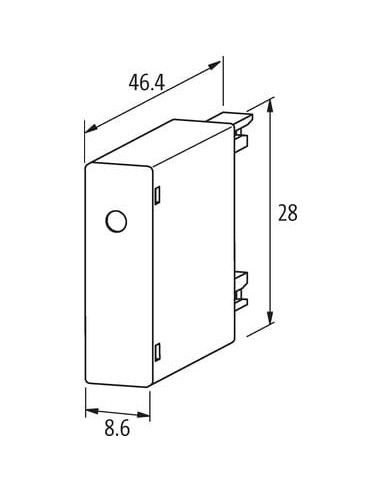

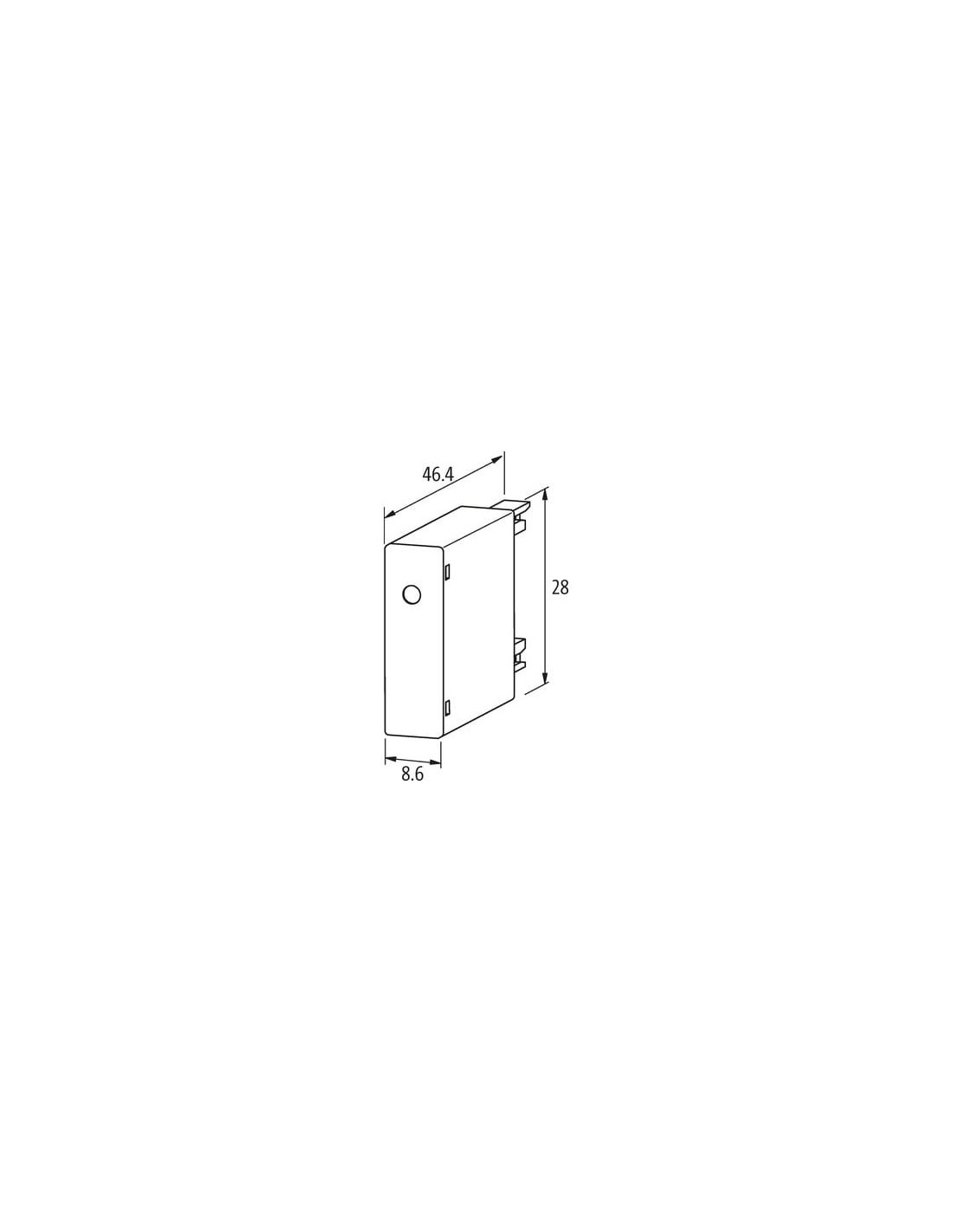

- Kompaktowe wymiary umożliwiające montaż nawet w ograniczonej przestrzeni rozdzielnic – wysokość 46,4 mm, szerokość 28 mm, głębokość 8,6 mm.
Budowa i sposób działania

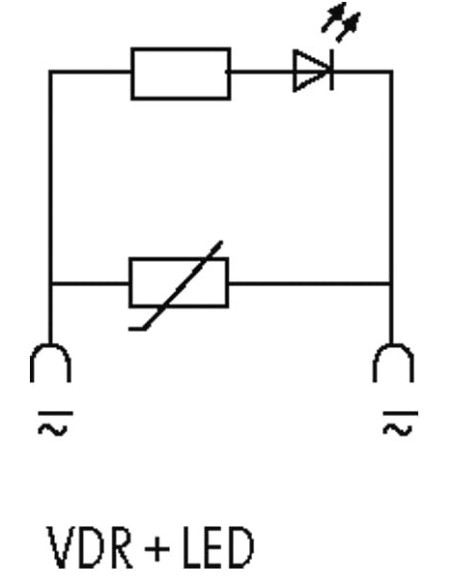

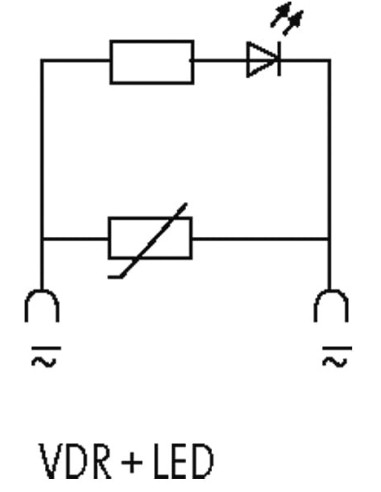

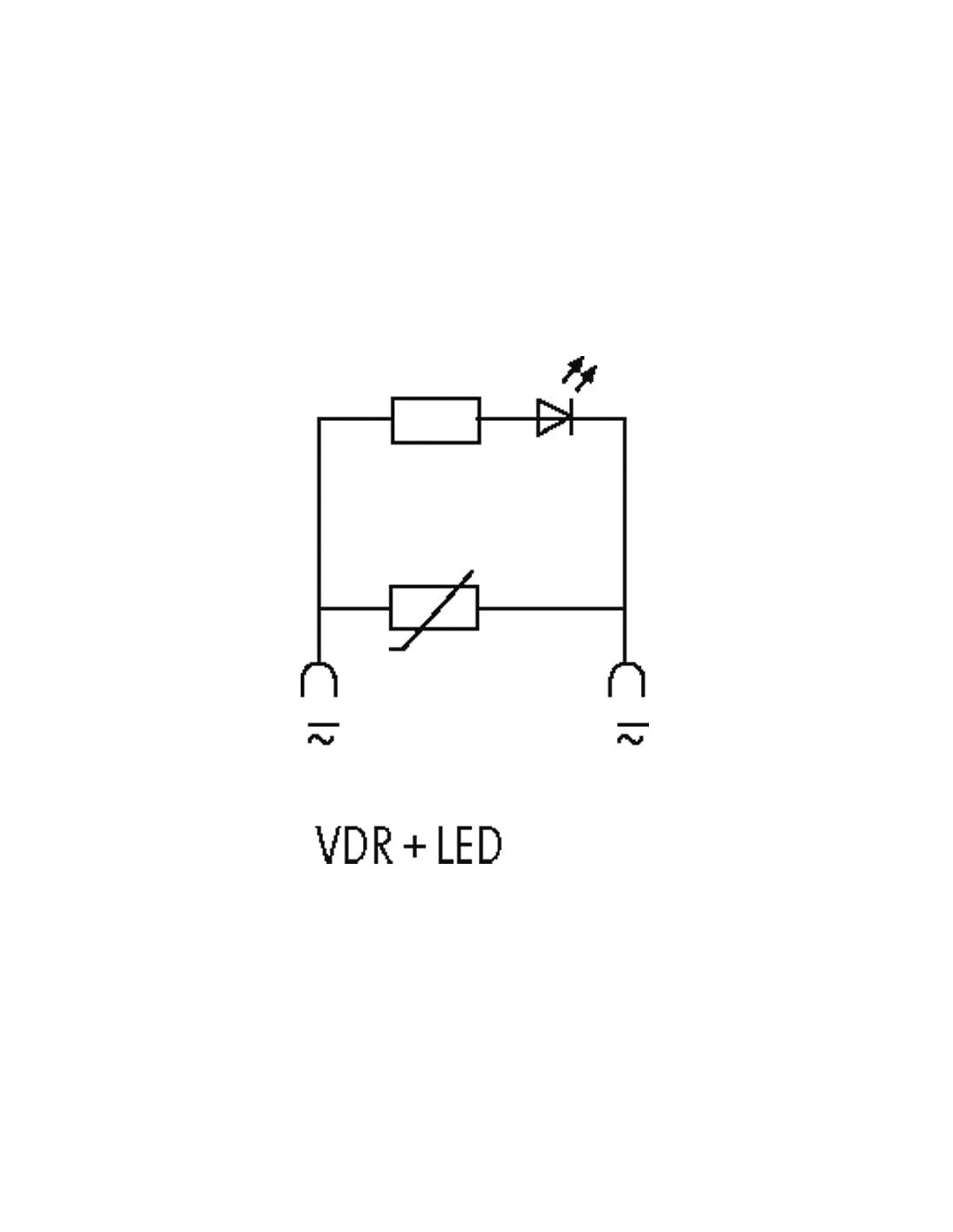

Układ VDR + LED to połączenie warystora oraz diody LED z rezystorem, których zadaniem jest tłumienie nagłych wzrostów napięcia oraz optyczne sygnalizowanie obecności napięcia sterującego. Dzięki temu rozwiązaniu znacznie zmniejsza się ryzyko uszkodzenia styczników i innych elementów instalacji elektrycznych.
Odporność i bezpieczeństwo eksploatacji
Tłumik przepięć wyróżnia się odpornością na trudne warunki pracy. Pracuje niezawodnie w zakresie temperatur od -20°C do +70°C, gwarantując stabilne tłumienie przepięć niezależnie od warunków środowiskowych. Jego kompaktowe wymiary oraz odporna na ogień obudowa zapewniają bezpieczeństwo stosowania w rozdzielniach i panelach przemysłowych.
Zastosowanie tłumików przepięć w przemyśle i automatyce
Tłumiki przepięć z warystorem i diodą LED stanowią istotne zabezpieczenie każdej instalacji sterującej wykorzystującej styczniki i przekaźniki. Ich stosowanie jest zalecane wszędzie tam, gdzie istotna jest długa żywotność układów oraz niezakłócona praca maszyn i urządzeń przemysłowych.
