Dostępny
24 V AC/DC
Dioda
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 RT 1.3/1.4 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 0 V |
| Napięcie wejściowe DC maks. | 30 V |
Instalowanie | Podłączanie
| Connection information | Zestyk wtykowy |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 36 mm |
| Szerokość | 10,2 mm |
| Głębokość | 36 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Tłumik do stycznika Siemens LG 24 VDC 26521 – niezawodna ochrona stycznika
Tłumik do stycznika Siemens LG 24 VDC o kodzie produktu 26521 to specjalistyczny element dedykowany do zwiększenia trwałości oraz bezpieczeństwa działania układów automatyki bazujących na stycznikach Siemens serii 3RT. Stosowanie tłumika pozwala na efektywne wygaszanie przepięć powstających podczas wyłączania obwodów indukcyjnych, co wydłuża czas eksploatacji podzespołów oraz zapewnia większą stabilność układów sterujących.
Zastosowanie tłumika do stycznika Siemens – ochrona i uniwersalność
Tłumik diodowy przeznaczony jest do pracy w obwodach 24 V AC/DC. Może być stosowany wszędzie tam, gdzie wymagane jest zabezpieczenie cewek styczników przed niepożądanym przepięciem, między innymi w:
- automatyce przemysłowej,
- układach sterowania silnikami,
- systemach zarządzania oświetleniem,
- panelach sterujących oraz rozdzielnicach,
- maszynach produkcyjnych oraz liniach technologicznych.
Dzięki zastosowaniu tłumika możliwe jest ograniczenie ryzyka uszkodzenia wrażliwych komponentów elektronicznych oraz eliminacja zakłóceń, które mogą wpływać na pracę całego systemu sterowania.
Budowa i montaż tłumika do stycznika Siemens LG 24 VDC 26521

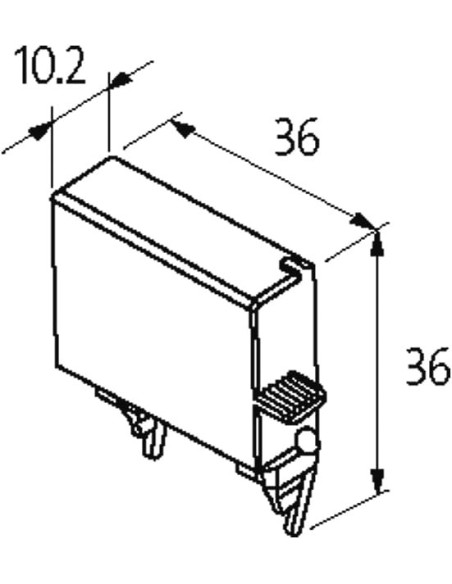

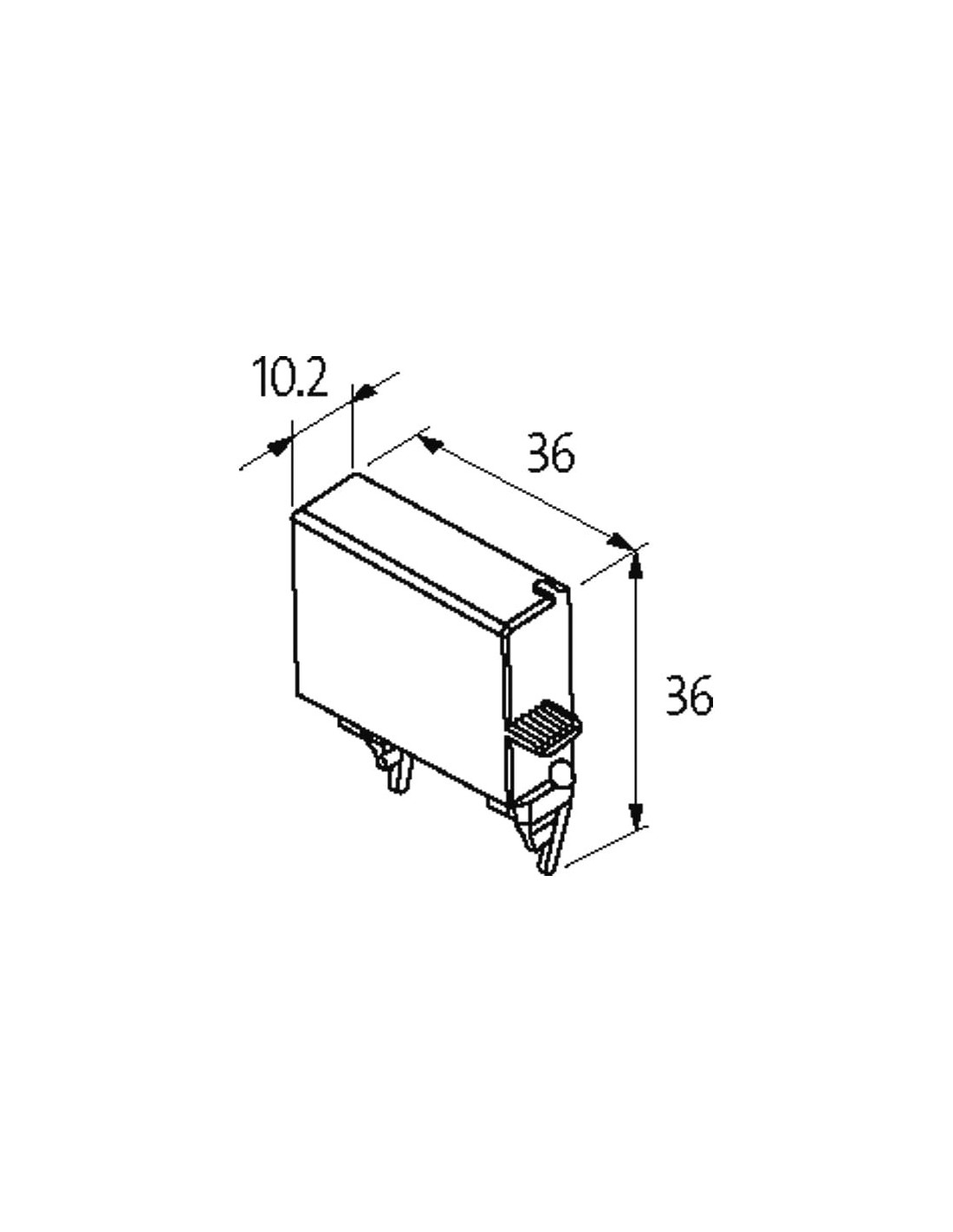

Urządzenie charakteryzuje się kompaktowymi wymiarami: 36 mm (wysokość) x 10,2 mm (szerokość) x 36 mm (głębokość), co umożliwia łatwy montaż również w miejscach o ograniczonej przestrzeni. Obudowa wykonana jest z trudnopalnego tworzywa sztucznego o klasie palności UL94 V-0, co zwiększa bezpieczeństwo użytkowania.

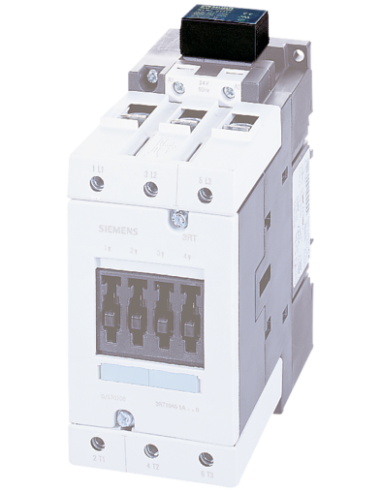

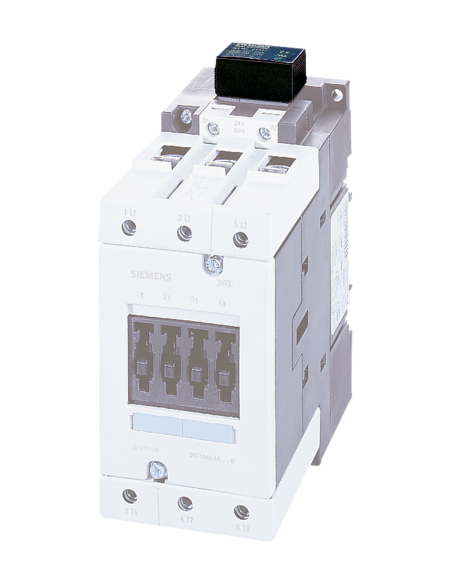

Podłączenie tłumika odbywa się za pomocą złącza wtykowego, co zapewnia szybki i pewny montaż w gnieździe stycznika (dedykowany do modeli Siemens serii 3RT 1.3/1.4).
Diody tłumiące – skuteczność i niezawodność w ochronie układów styczników

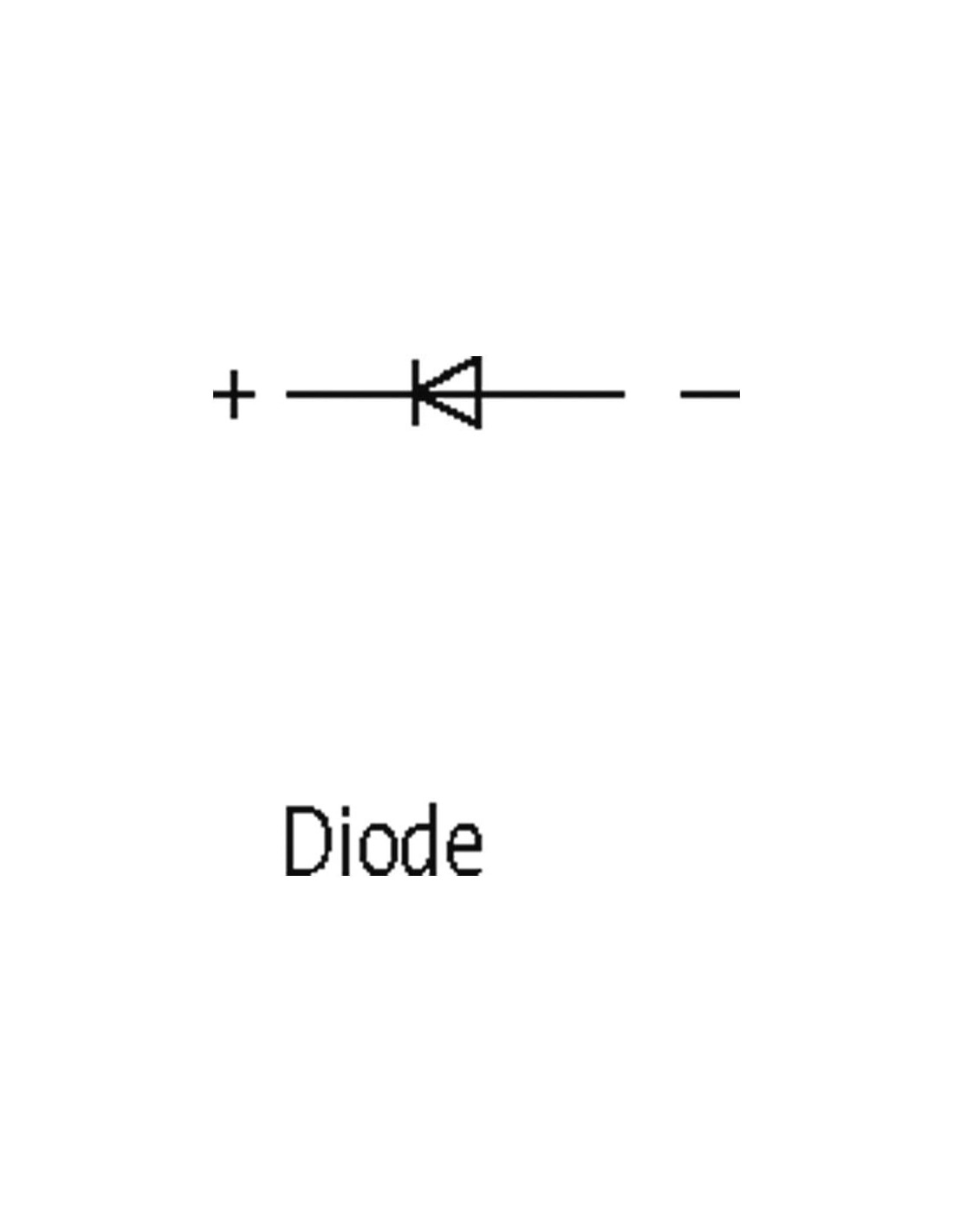

Wbudowana dioda tłumiąca pełni funkcję ochronną, umożliwiając tłumienie przepięć powstających podczas wyłączania cewek stycznika zasilanych napięciem DC. Chroni ona zarówno sam stycznik, jak i współpracujące elementy automatyki przed uszkodzeniami wynikającymi z impulsów napięciowych.
Wytrzymałość i parametry techniczne tłumika Siemens 26521
- Napięcie wejściowe DC: 0–30 V
- Współczynnik tłumienia: 1,5× UN
- Odporność na płomienie: trudnopalne tworzywo sztuczne
- Zakres temperatury pracy: od -20°C do +70°C
Dzięki wytrzymałości mechanicznej oraz stabilności parametrów elektrycznych, tłumik doskonale sprawdzi się nawet w wymagających warunkach przemysłowych.
Tłumik do stycznika – gwarancja niezawodnej pracy układów automatyki Siemens
Wykorzystanie tłumika do stycznika Siemens LG 24 VDC to prosty sposób na zwiększenie niezawodności całego systemu sterowania oraz skuteczną ochronę elementów automatyki przed skutkami przepięć i zakłóceń. Kompaktowe rozmiary, łatwy montaż oraz trwałe materiały to kluczowe atuty tej konstrukcji, polecanej szczególnie do zastosowań w przemyśle oraz automatyce budynkowej.
