Dostępny
230 V AC/DC
LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Moc trzymania maks. | 50 W |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 253 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 253 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 45 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

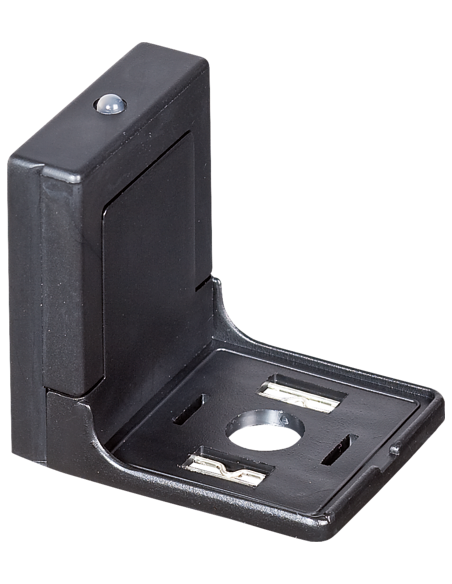

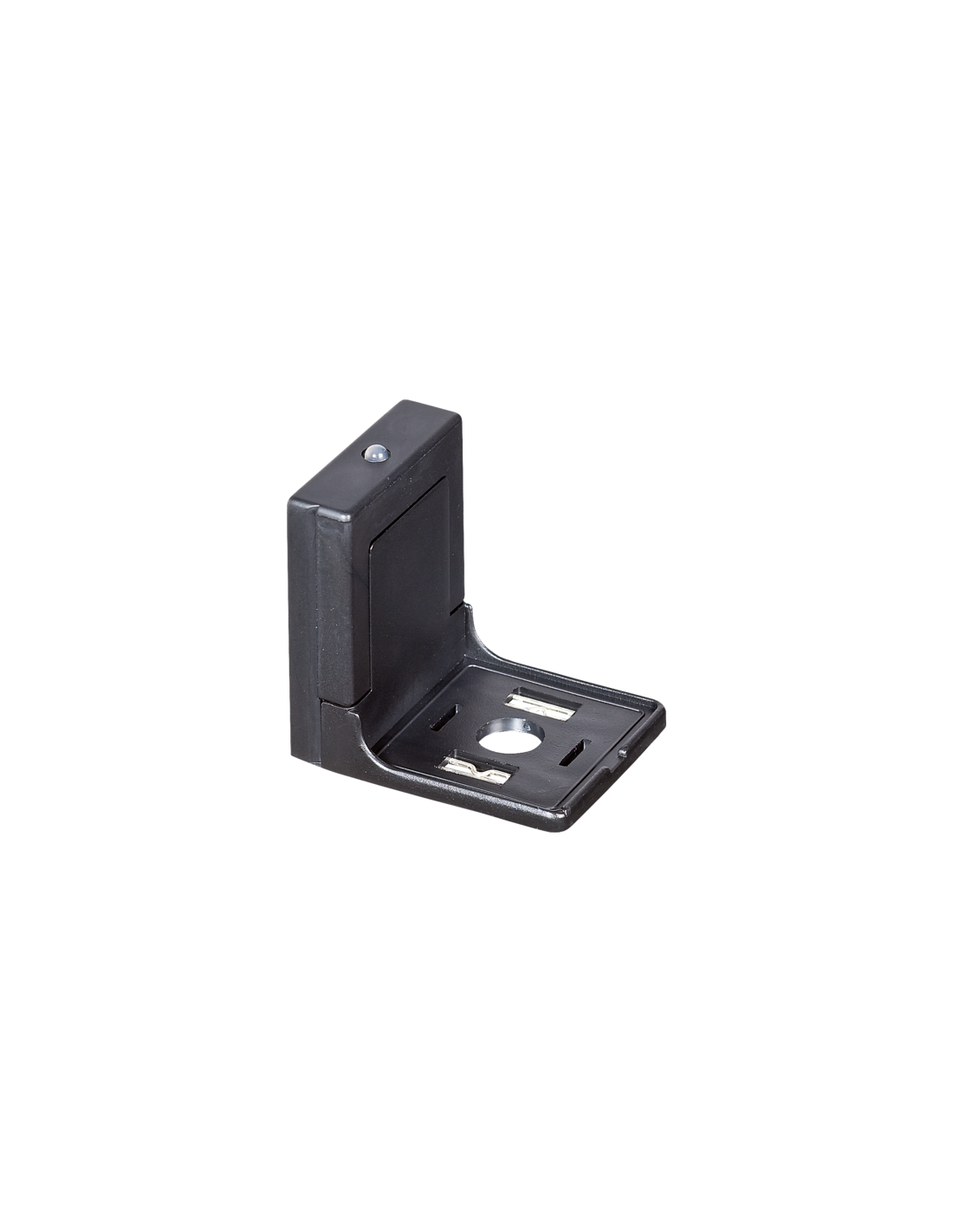

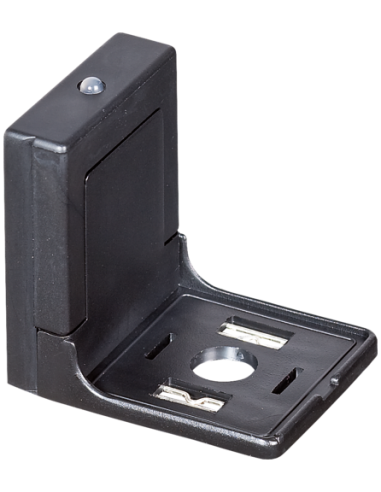

Tłumik przepięć zaworowy typ A 18 mm 3124016 – Skuteczna ochrona instalacji
Tłumik przepięć zaworowy typ A 18 mm o kodzie 3124016 to specjalistyczny element przeznaczony do ochrony urządzeń sterowniczych i elektromagnetycznych przed nagłymi przepięciami oraz skokami napięcia. Produkt dedykowany jest zarówno do zastosowań przemysłowych, jak i automatyki budynkowej, zapewniając wysoką niezawodność działania elektrozaworów, styczników i innych elementów instalacji elektrycznych.
Zastosowanie tłumika przepięć 230 V AC/DC
Tłumik przepięć doskonale sprawdza się w obwodach zasilanych napięciem 230 V AC lub DC. Dzięki szerokiemu zakresowi pracy (od 195 V do 253 V) może być stosowany w różnorodnych systemach i aplikacjach, gdzie występuje zagrożenie powstawania przepięć, takich jak sterowanie silnikami, aparatura rozdzielcza czy układy automatyki i sterowania.
- Ochrona elektromagnesów, cewek i zaworów
- Redukcja zakłóceń w instalacji
- Zwiększenie żywotności elementów automatyki
- Bezproblemowa praca zarówno z napięciem przemiennym (AC), jak i stałym (DC)
Najważniejsze cechy i zalety tłumika przepięć typ A
Tłumik przepięć 18 mm wyposażony jest w żółtą diodę LED sygnalizującą stan pracy, co ułatwia diagnostykę i monitorowanie poprawności działania instalacji. Korpus produktu wykonano z trudnopalnego poliamidu (PA), dzięki czemu tłumik wyróżnia się odpornością na wysoką temperaturę oraz uszkodzenia mechaniczne. Styki z brązu pokryte są warstwą srebra, co zwiększa niezawodność połączeń elektrycznych.
- Zgodność z szerokim zakresem napięć: 195–253 V AC/DC
- Maksymalna moc trzymania: 50 W
- Odporność na płomienie: materiał trudnopalny zapewnia wysoki poziom bezpieczeństwa

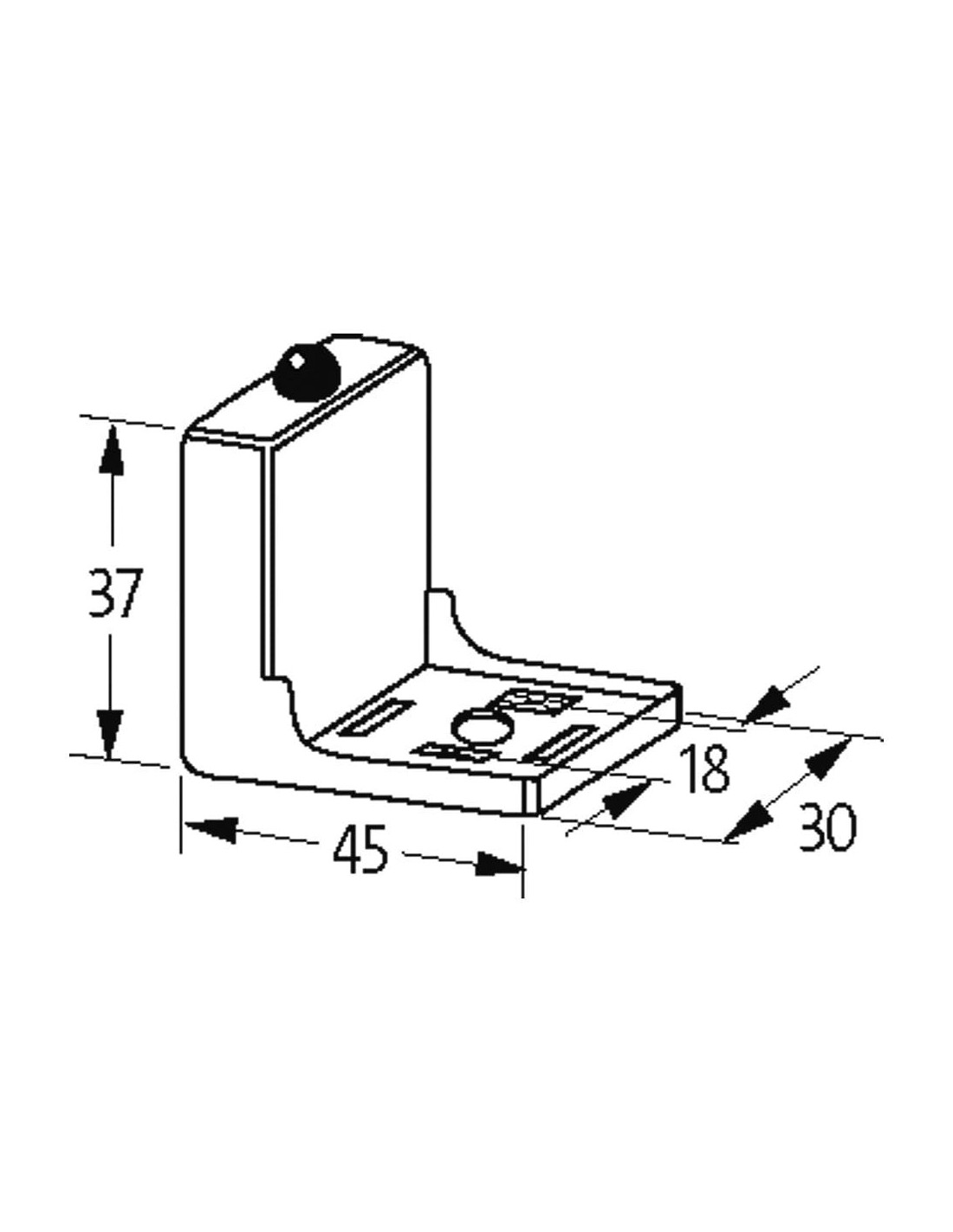

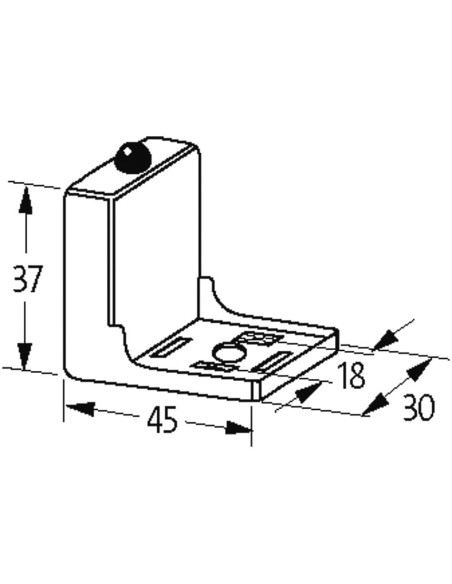

- Kompaktowe wymiary: 37 x 45 x 30 mm – łatwy montaż nawet w miejscach o ograniczonej przestrzeni
- Zakres temperatury pracy: od -20°C do +60°C
- Maksymalna temperatura obudowy: do 130°C według EN 61347-2-13
- Łatwy montaż adaptera – wystarczy wyciągnąć uszczelkę wtyczki podczas instalacji

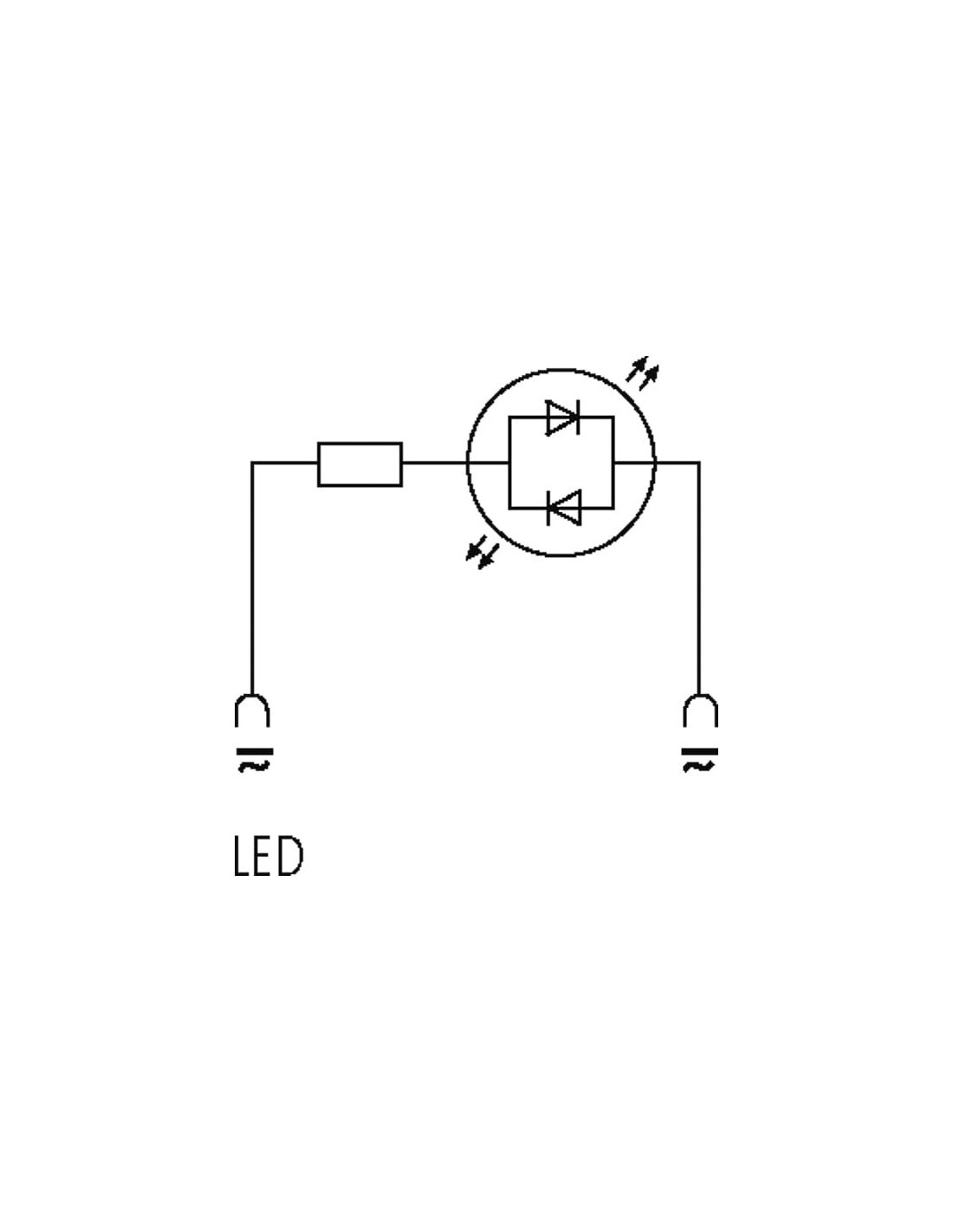

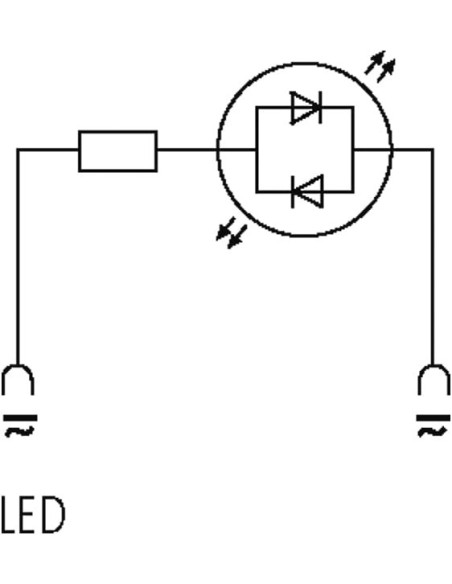

Budowa i schemat działania tłumika przepięć 18 mm
Produkt posiada czytelną i prostą budowę, co pozwala na szybki montaż. Wbudowany obwód tłumiący wraz z podświetleniem LED zapewnia równoczesną ochronę przed przepięciami i wizualne potwierdzenie pracy urządzenia. Obudowa w kolorze czarnym dobrze komponuje się z większością szaf sterowniczych i obudów przemysłowych.
Typowe zastosowanie tłumika przepięć zaworowego
Tłumik przepięć typ A znajduje szerokie zastosowanie w:
- Automatyce przemysłowej
- Sterowaniu rozdzielnicami i szafami sterowniczymi
- Ochronie elektromagnesów oraz cewek w zaworach i stycznikach
- Systemach HVAC oraz urządzeniach automatyki budynkowej
Wysoka jakość komponentów oraz prostota integracji sprawiają, że tłumik przepięć 3124016 jest niezawodnym elementem podnoszącym bezpieczeństwo i trwałość instalacji elektrycznych.
