Dostępny
3× 575 V AC
RC
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Einzellitzen mit selbstsicherndem Gabelkabelschuh M4 |
| Długość skrętek pojedynczych | 250 mm |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Wysokość | 75 mm |
| Szerokość | 45 mm |
| Głębokość | 42 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Tłumik przepięć do silnika 3x575VAC/7,5kW – skuteczna ochrona silników elektrycznych
Tłumik przepięć do silnika to specjalistyczny układ RC przeznaczony do ochrony trójfazowych silników elektrycznych pracujących przy napięciu do 575 V AC oraz mocy maksymalnej 7,5 kW. Produkt ten znajduje szerokie zastosowanie w instalacjach przemysłowych, gdzie konieczne jest zapewnienie ochrony przed przepięciami oraz ograniczenie zakłóceń elektromagnetycznych.
Charakterystyka i zastosowanie tłumika przepięć 3x575VAC/7,5kW

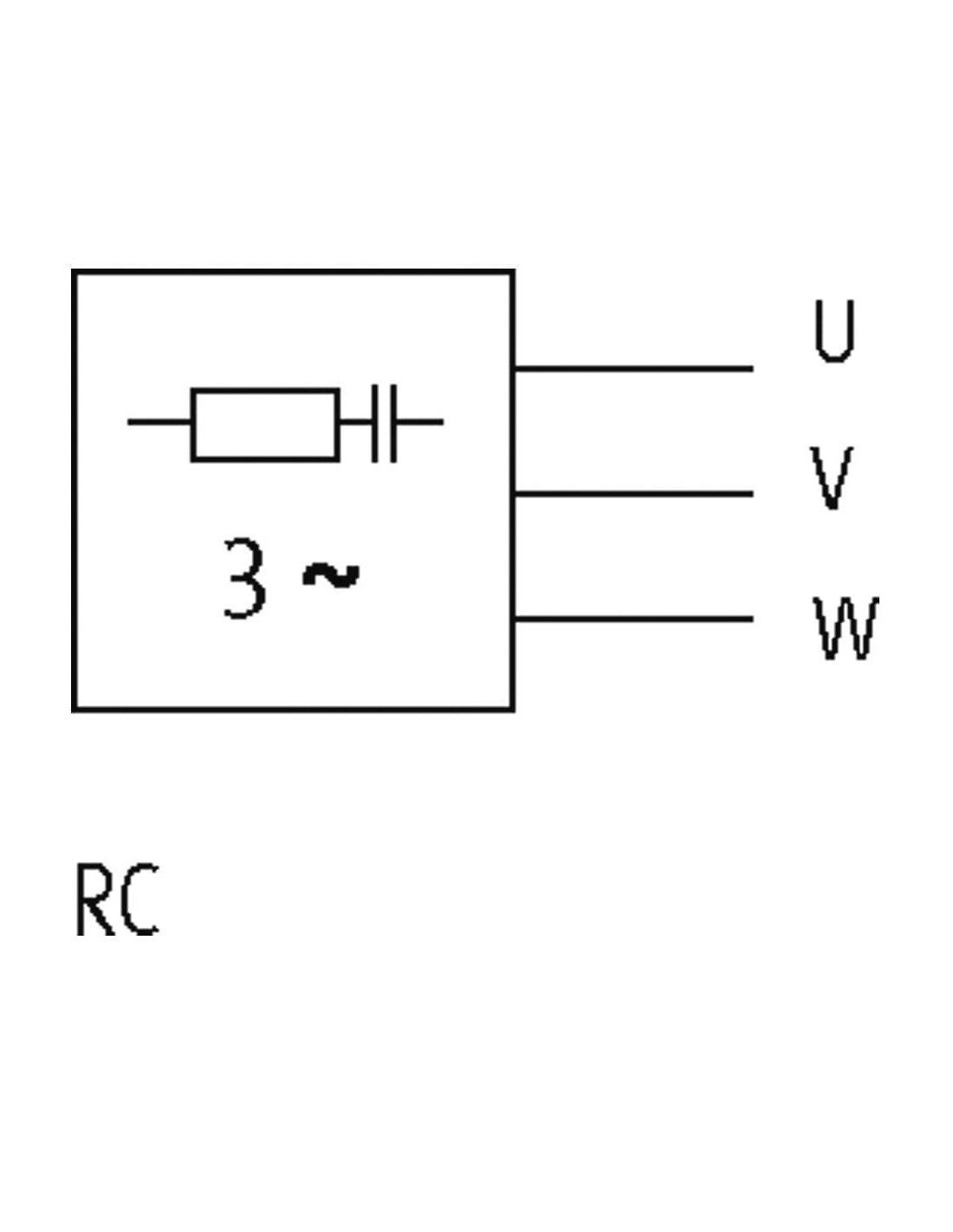

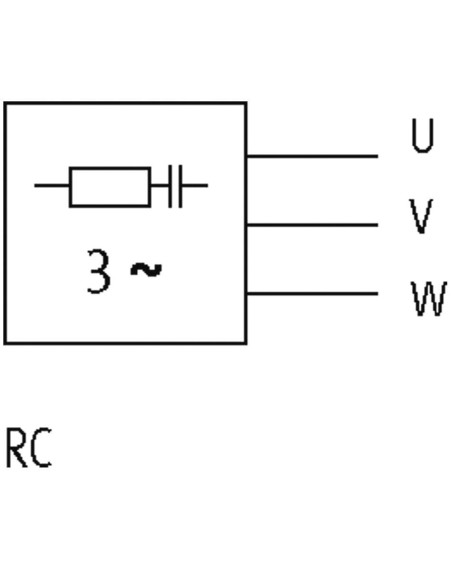

Układ RC w tym tłumiku pozwala skutecznie redukować impulsy napięciowe powstające podczas załączania i wyłączania silników trójfazowych. Moduł jest przeznaczony do bezpośredniego podłączenia do uzwojeń silników trójfazowych (przyłącza U, V, W), co pozwala na szybki i łatwy montaż. Instalacja tego rodzaju tłumika przyczynia się do wydłużenia żywotności silników oraz poprawy niezawodności pracy urządzeń w zakładach przemysłowych.
- Ochrona silnika przed przepięciami i skokami napięcia, co minimalizuje ryzyko uszkodzeń uzwojeń i innych elementów elektrycznych.
- Redukcja zakłóceń elektromagnetycznych, co jest szczególnie istotne w miejscach, gdzie pracują wrażliwe urządzenia elektroniczne.
- Poprawa bezpieczeństwa pracy instalacji oraz mniejsze nakłady na konserwację elektrosprzętu.
Budowa, montaż i cechy materiałowe tłumika RC

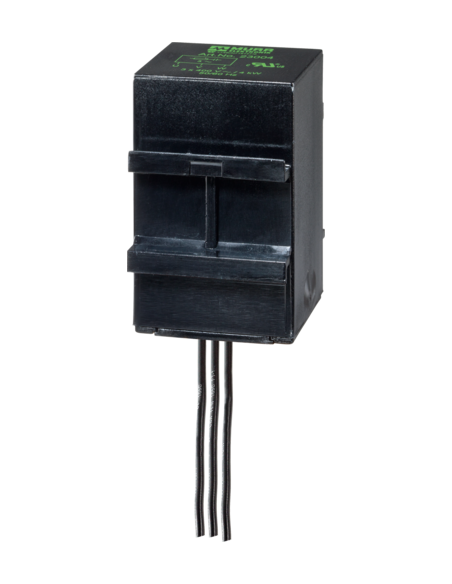

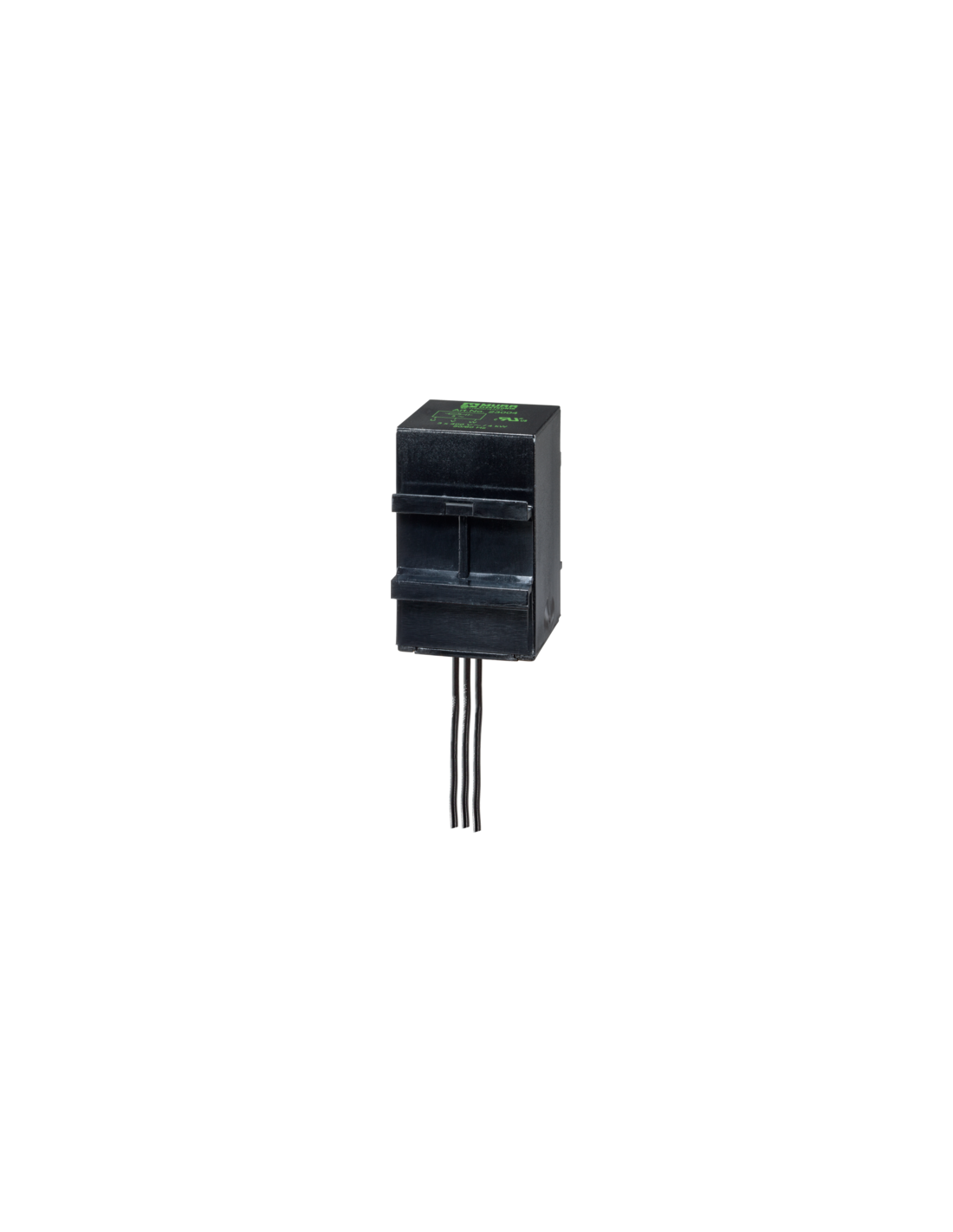

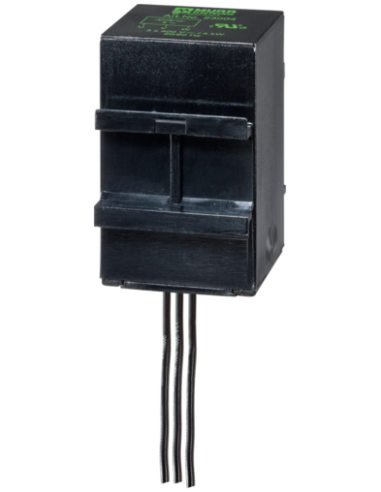

Obudowa tłumika została wykonana z odpornego na ogień tworzywa sztucznego o klasie palności UL94 V-0, co zapewnia wysoki poziom bezpieczeństwa instalacji. Wewnątrz znajduje się 2-komponentowa masa zalewowa, która zapewnia trwałość i stabilność komponentów układu RC nawet w trudnych warunkach przemysłowych.

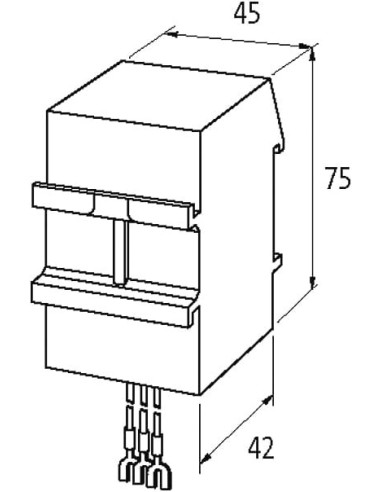

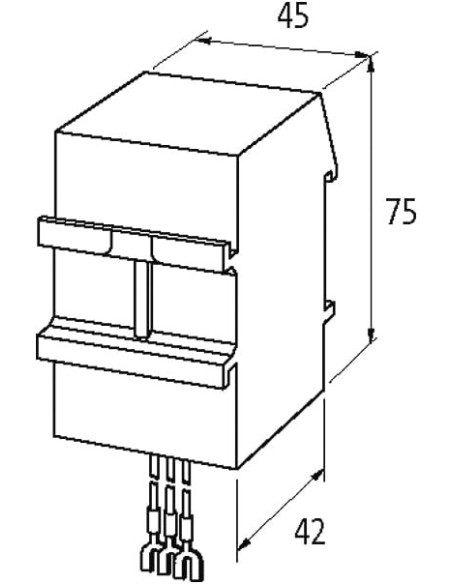

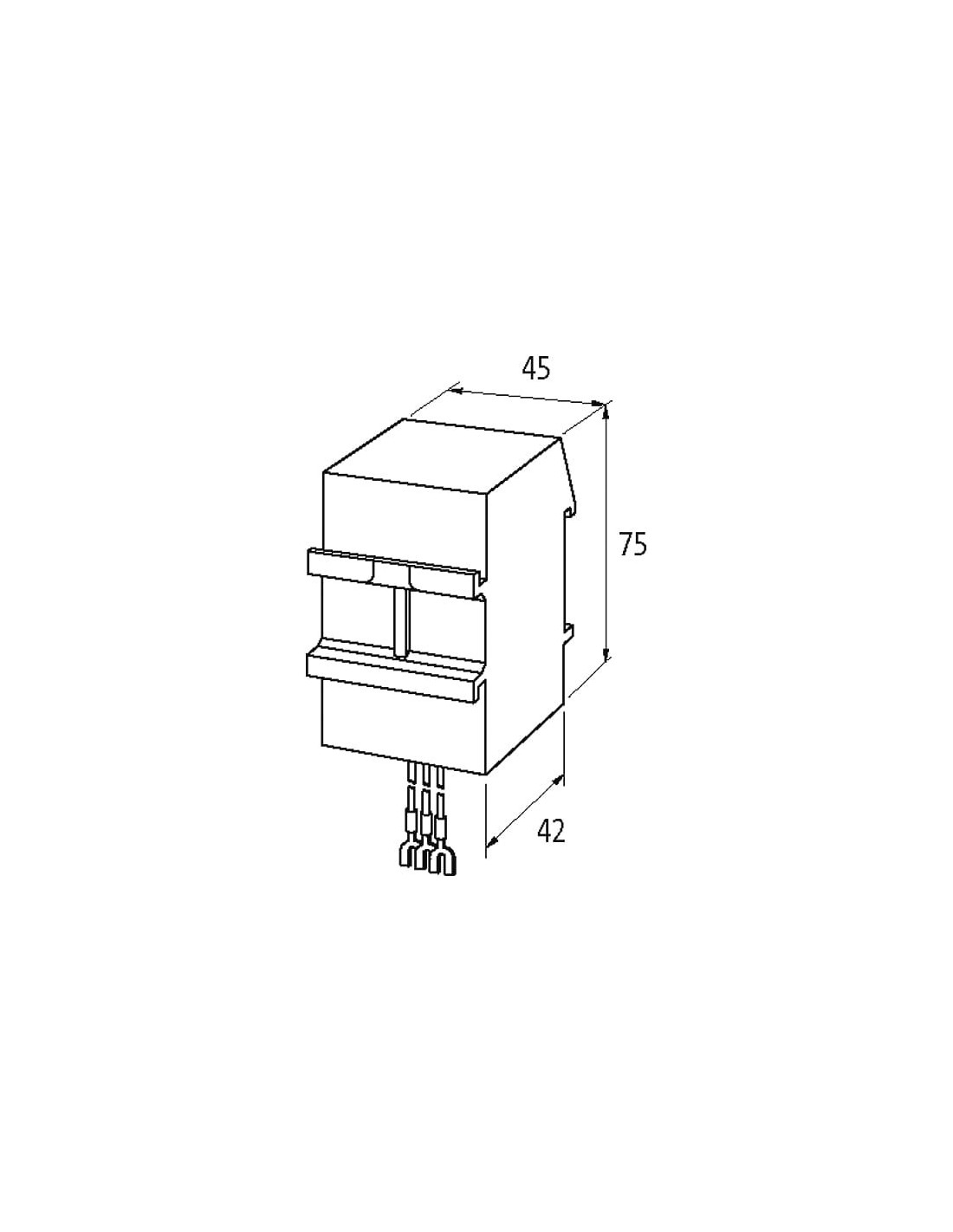

Standardowa długość przewodów wynosi 250 mm, a końcówki przewodów są wyposażone w samoblokujące konektory widełkowe M4, co ułatwia wygodny i trwały montaż. Kompaktowe wymiary urządzenia (wysokość 75 mm, szerokość 45 mm, głębokość 42 mm) umożliwiają instalację nawet w ograniczonej przestrzeni szaf sterowniczych.
Warunki pracy i ograniczenia stosowania
Tłumik przeznaczony jest do pracy w szerokim zakresie temperatur od -20 °C do +60 °C. Produkt został zaprojektowany do pracy z silnikami zasilanymi bezpośrednio z sieci AC – nie należy stosować tłumików RC razem z przemiennikami częstotliwości.
Typowe zastosowania tłumika przepięć silnika 3x575VAC/7,5kW
Tłumiki przepięć RC tego typu znajdują zastosowanie w:
- instalacjach przemysłowych do ochrony napędów trójfazowych,
- układach automatyki i systemach sterowania,
- aplikacjach, gdzie występują nagłe załączenia/wyłączenia silników,
- maszynach produkcyjnych oraz urządzeniach transportu technologicznego.
Tłumik przepięć 3x575VAC/7,5kW to niezawodny komponent elektroinstalacji, zapewniający zarówno ochronę silnika, jak i poprawę stabilności pracy całej infrastruktury elektrycznej.
