Dostępny
230 V AC/DC
RC + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
| Moc trzymania maks. | 10 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 300 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 110 V |
| Napięcie wejściowe AC maks. | 250 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 250 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 45 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

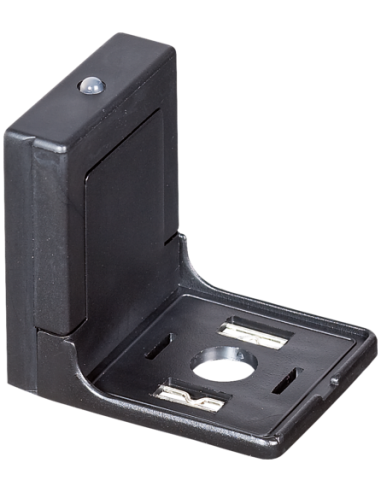

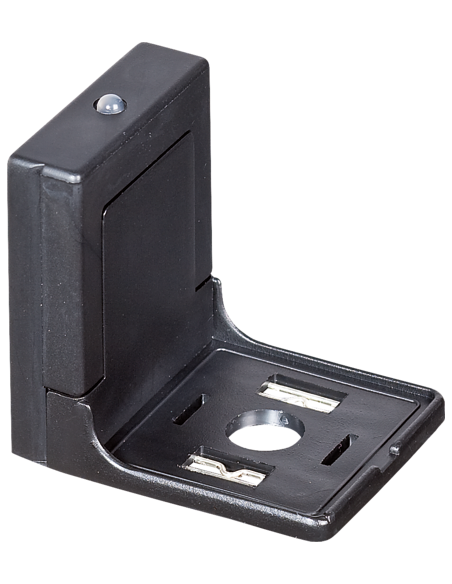

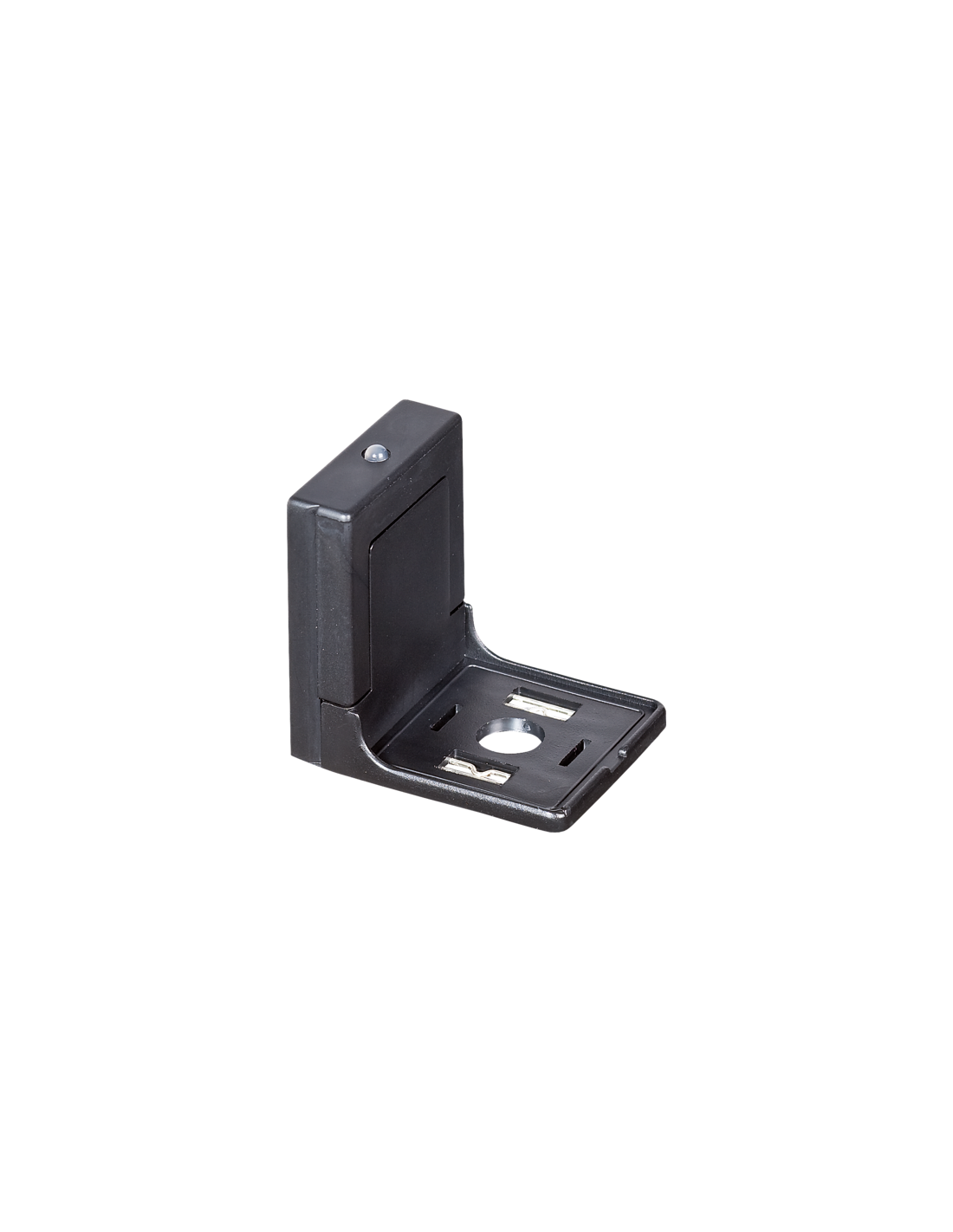

Tłumik przepięć zaworowy typ A 18mm 3124063 – skuteczna ochrona instalacji
Tłumik przepięć zaworowy typ A 18mm o kodzie produktu 3124063 jest niezawodnym elementem systemów ochrony instalacji elektrycznych w przemyśle i automatyce. Przeznaczony do montażu przy elektrozaworach i odbiornikach narażonych na występowanie przepięć, zabezpiecza urządzenia, wydłużając ich żywotność i poprawiając bezpieczeństwo eksploatacji.
Budowa i funkcjonalność tłumika przepięć do elektrozaworów
Tłumik przepięć wykonany jest z trwałej i trudnopalnej obudowy z tworzywa PA w kolorze czarnym. Specjalna konstrukcja umożliwia szybki montaż bezpośrednio na złączach zaworów o rozstawie 18 mm. Wbudowany układ RC z diodą LED pełni funkcję zarówno zabezpieczającą, jak i informacyjną – żółta dioda LED sygnalizuje obecność napięcia i stan pracy urządzenia, co ułatwia diagnostykę systemu.
Zalety i możliwości zastosowania tłumika przepięć 230V AC/DC
Urządzenie działa w szerokim zakresie napięć od 110 do 250 V AC/DC, co pozwala na jego zastosowanie w wielu typach instalacji przemysłowych. Tłumik doskonale sprawdzi się m.in. w:
- elektrozaworach stosowanych w pneumatyce i hydraulice,
- modułach automatyki przemysłowej,
- systemach bezpieczeństwa,
- zasilaniu cewek styczników, przekaźników i innych odbiorników narażonych na przepięcia.
Wysoka odporność temperaturowa w zakresie od -20°C do 60°C oraz wytrzymałość obudowy (maksymalnie do 130°C wg EN 61347-2-13) umożliwiają użytkowanie w wymagających warunkach przemysłowych.

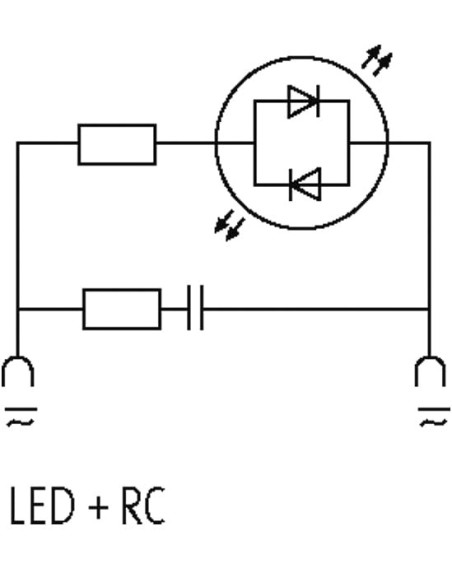

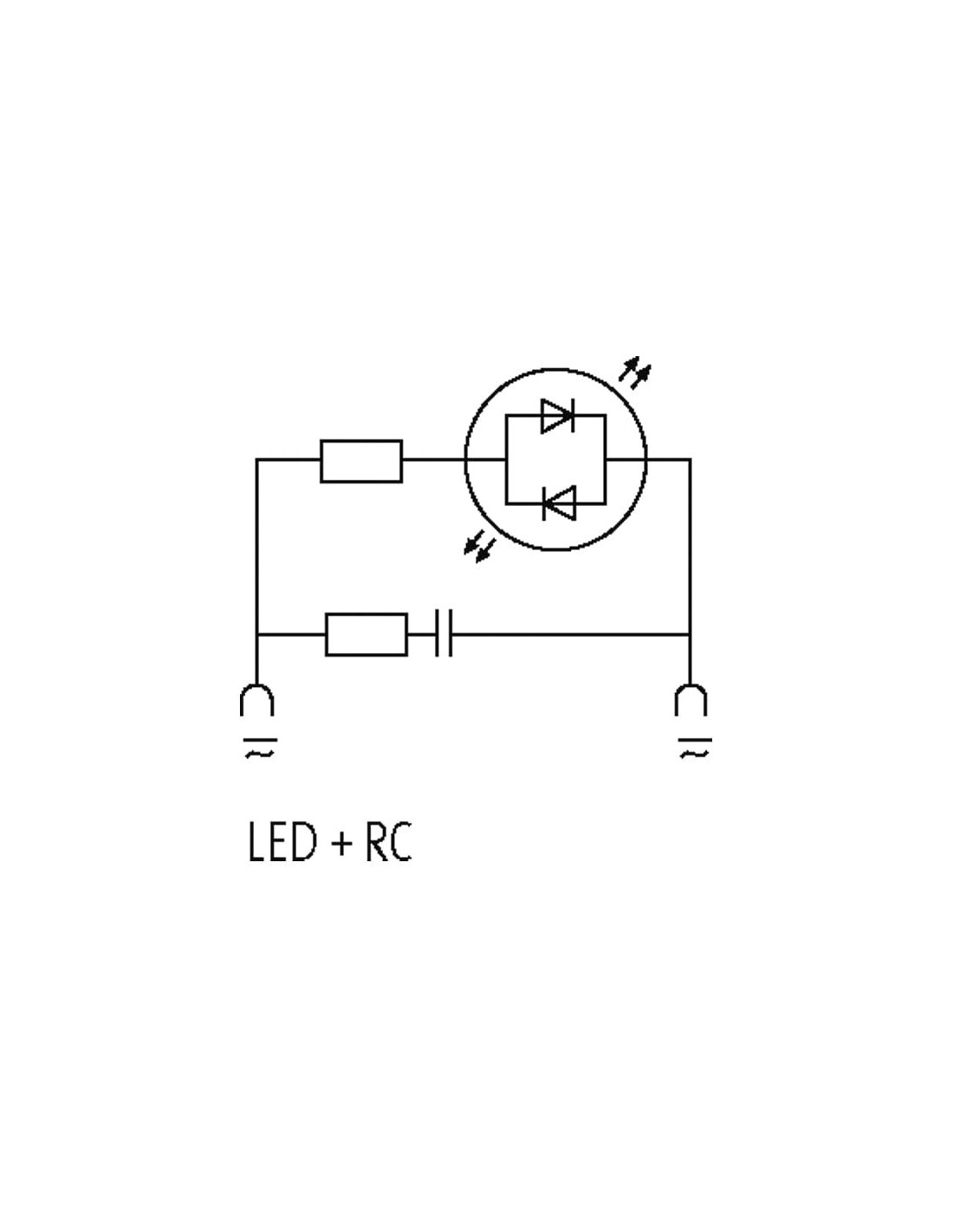

Schemat połączeń i diagnostyka
Zastosowany układ RC z diodą LED efektywnie tłumi przepięcia indukcyjne powstające podczas wyłączania cewek elektromagnetycznych. Dodatkowo, obecność diody LED pozwala na szybkie sprawdzenie stanu pracy, co znacząco ułatwia utrzymanie ruchu i serwisowanie instalacji.

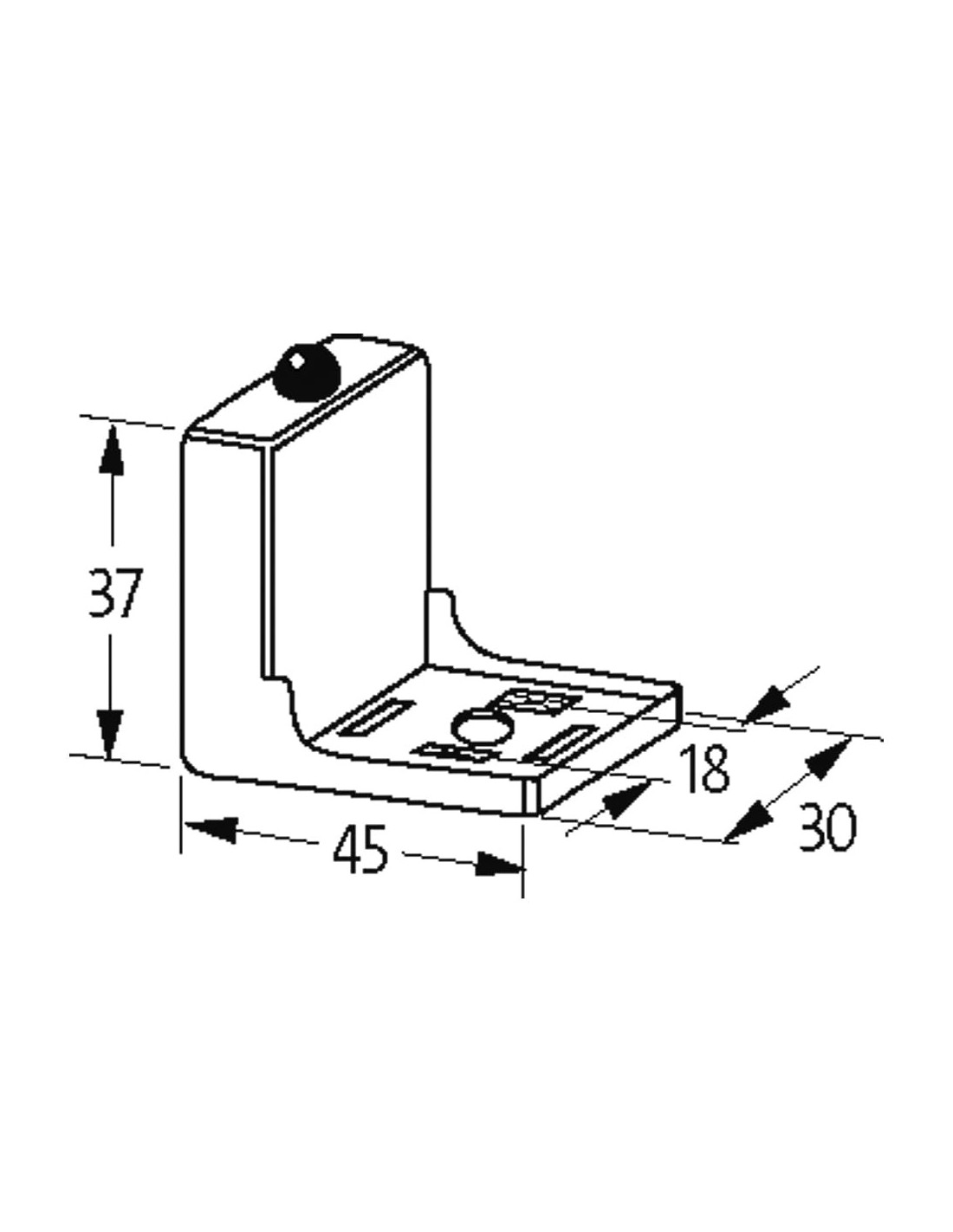

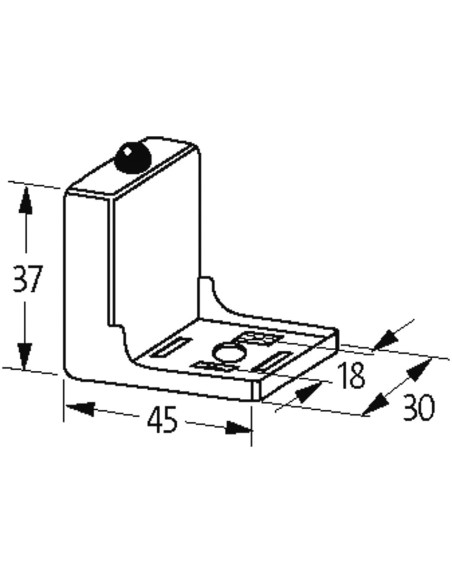

Parametry montażowe i mechaniczne tłumika przepięć
Kompaktowe wymiary (wysokość 37 mm, szerokość 45 mm, głębokość 30 mm) oraz prosty sposób montażu sprawiają, że tłumik można zastosować zarówno w nowych, jak i modernizowanych systemach. Srebrzone styki oraz solidna konstrukcja gwarantują długotrwałą niezawodność.
- Maksymalny czas opóźnienia opadania: 20 ms
- Maksymalna moc trzymania: 10 W
- Maksymalne szczytowe napięcie wyłączające: 300 V
Tłumik przepięć zaworowy typ A 18mm 3124063 to sprawdzone rozwiązanie wszędzie tam, gdzie niezbędna jest ochrona delikatnych urządzeń przed skutkami przepięć i błyskawiczna diagnoza stanu działania dzięki wbudowanej diodzie LED.
