Dostępny
3× 400 V AC
VDR
M6 izolowany
PG9
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 10 ... 400 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 100 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |

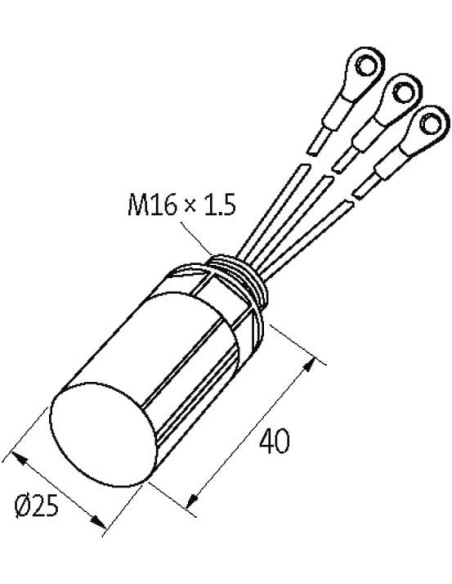

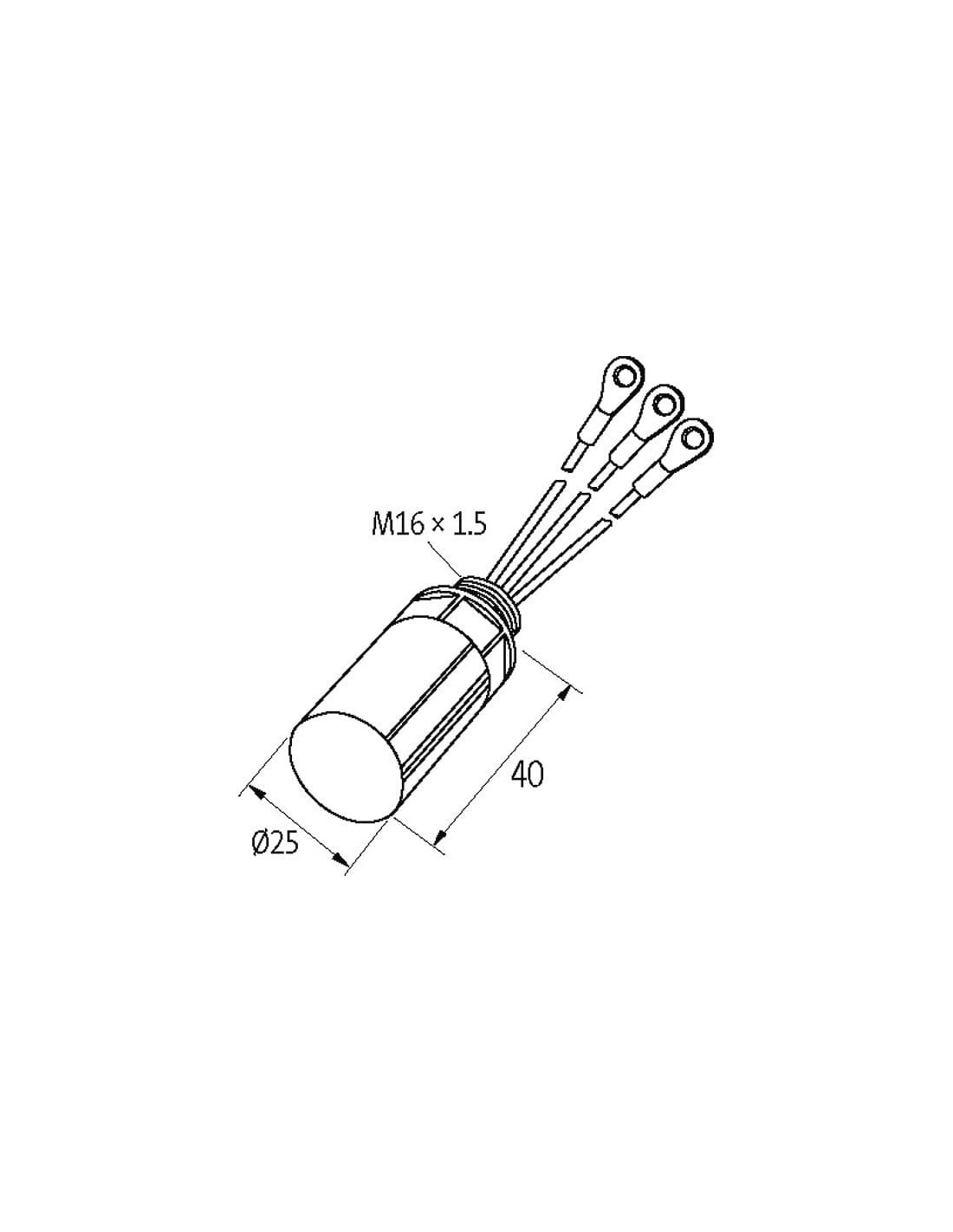

| Wysokość | 25 mm |
| Szerokość | 25 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

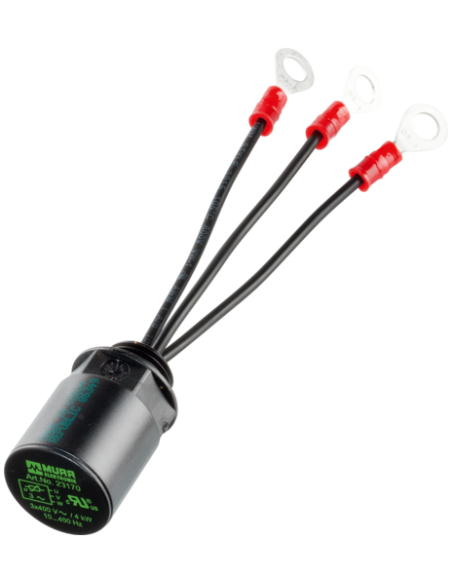

Tłumik przepięć do silnika RC 3R-400/4 PG9 – skuteczna ochrona silników trójfazowych
Tłumik przepięć do silnika RC 3R-400/4 (kod produktu: 23110) to specjalistyczne rozwiązanie dedykowane ochronie silników trójfazowych przed niepożądanymi przepięciami i zakłóceniami. Produkt został zaprojektowany z myślą o stabilnej i długotrwałej eksploatacji urządzeń przemysłowych pracujących w napięciu 3×400 V AC.
Zalety tłumika przepięć RC 3R-400/4
- Efektywna ochrona przed przepięciami i zakłóceniami elektromagnetycznymi (EMC), które powstają w wyniku przełączania, zasilania oraz pracy silników elektrycznych.
- Wysoka uniwersalność – przeznaczony do pracy w szerokim zakresie częstotliwości sieci: 10–400 Hz.
- Łatwa instalacja dzięki zastosowaniu izolowanych końcówek kablowych M6 oraz króćca mocującego PG9, co pozwala na szybkie i bezpieczne podłączenie tłumika w kostce zaciskowej silnika (Motorklemmkasten).
- Wysoka odporność mechaniczna – obudowa wykonana z trudnopalnego tworzywa sztucznego o klasie palności UL94 V-0, dodatkowo zalana 2-komponentową masą izolacyjną, co zapewnia maksymalną trwałość.
- Kompaktowa budowa – niewielkie wymiary umożliwiają montaż nawet w ograniczonych przestrzeniach konstrukcyjnych.
Typowe zastosowania tłumika przepięć do silnika
Tłumik przepięć RC 3R-400/4 znajduje zastosowanie wszędzie tam, gdzie istotna jest ochrona silników trójfazowych oraz instalacji elektrycznych przed skutkami nagłych przepięć i emisji zakłóceń. Urządzenie zapobiega awariom sprzętu, chroni styki oraz sterowniki automatyki, co ma kluczowe znaczenie w:
- przemyśle maszynowym i automatyce przemysłowej,
- instalacjach wentylacyjnych i klimatyzacyjnych,
- systemach transportu technologicznego,
- aplikacjach pompowych i kompresorowych.
Bezpieczne użytkowanie tłumika przepięć RC 3R-400/4 PG9
Montaż tłumika powinien być wykonany bezpośrednio w kostce zaciskowej silnika trójfazowego o napięciu zasilania 400 V AC. Produkt nie jest przeznaczony do pracy z przemiennikami częstotliwości. Dzięki wysokiej odporności temperaturowej (-20°C do +60°C) tłumik przepięć doskonale sprawdza się nawet w wymagających warunkach przemysłowych.
Podsumowanie zastosowania i budowy tłumika przepięć silnika
Tłumik przepięć RC 3R-400/4 PG9 to niezawodny moduł przeciwzakłóceniowy, który zapewnia efektywną ochronę układów napędowych, wydłuża żywotność silników oraz zmniejsza ryzyko wystąpienia kosztownych przestojów i awarii. Jego wszechstronność, kompaktowość i prostota montażu czynią go doskonałym rozwiązaniem dla szerokiego zakresu aplikacji przemysłowych.
