Dostępny
24 V DC

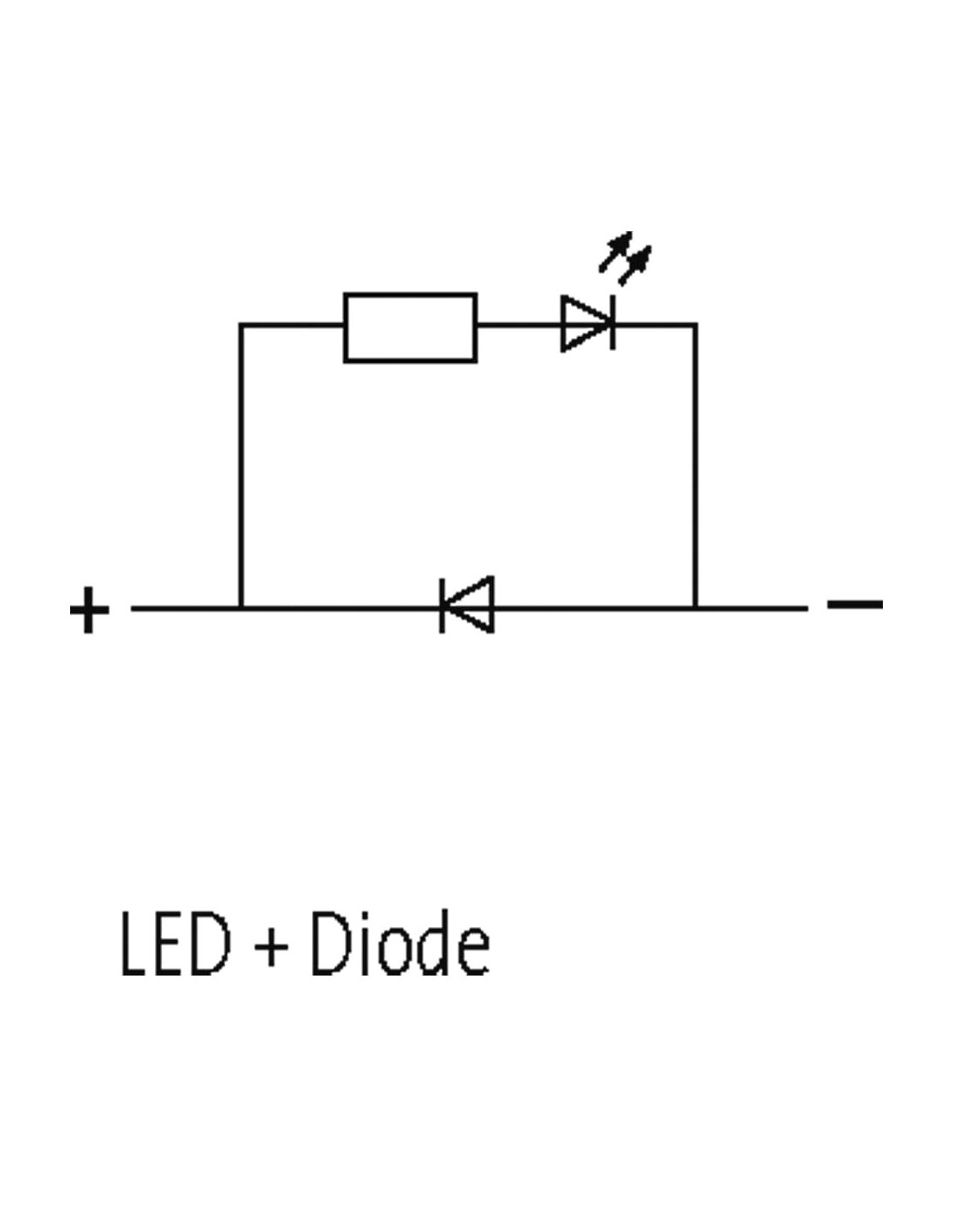

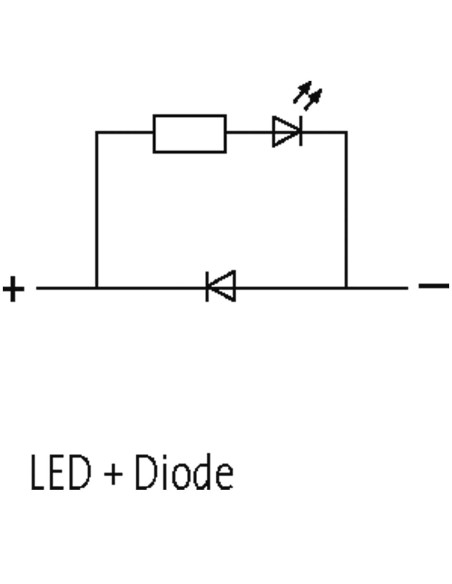

Dioda + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
uwaga na polaryzację
Uwaga na układ styków (PE na odejściu kablowym wtyczki). Układ odwrócony o 180° na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 200 ms |
| Moc trzymania maks. | 50 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 1 V |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 31 mm |
| Szerokość | 45 mm |
| Głębokość | 21,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

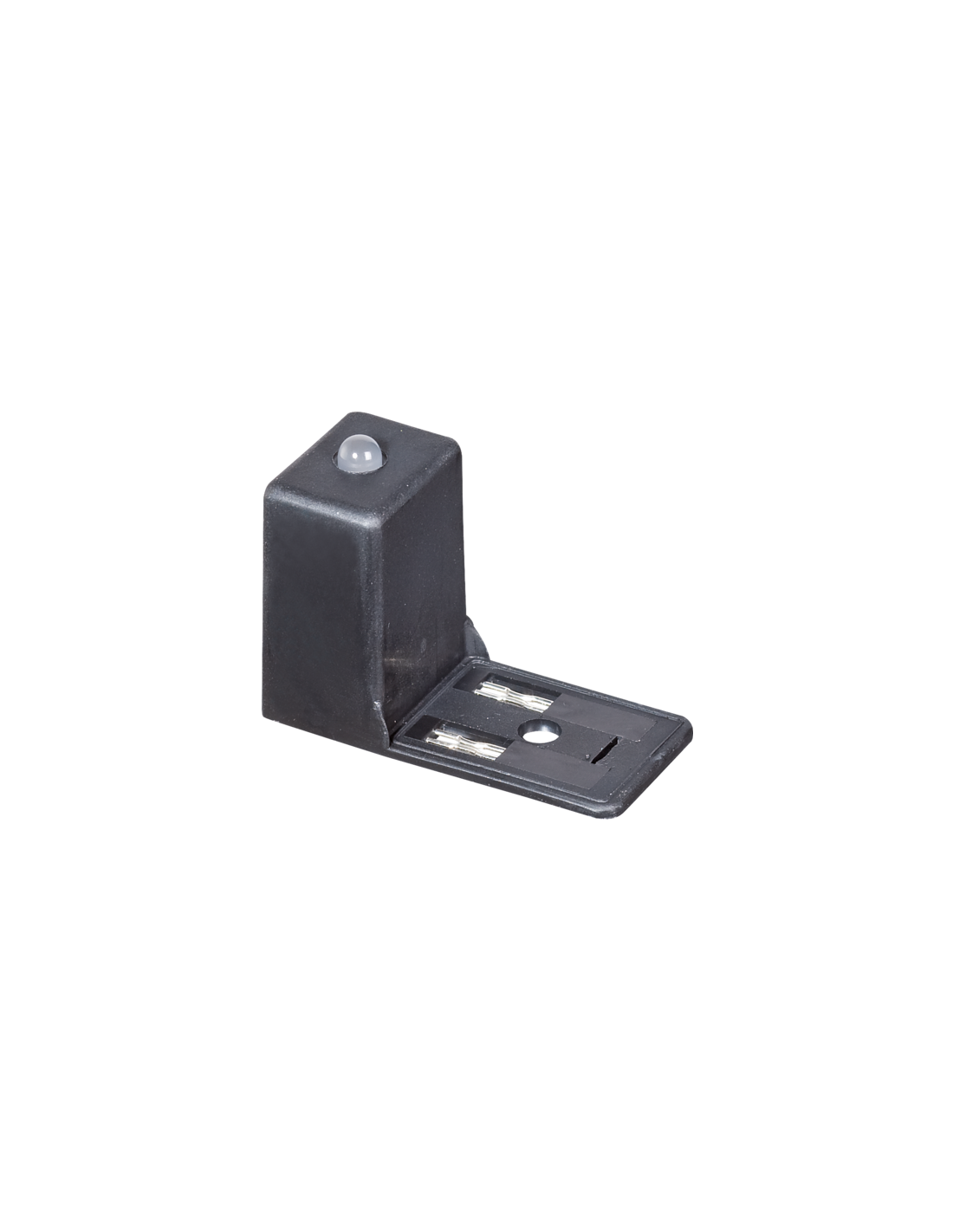

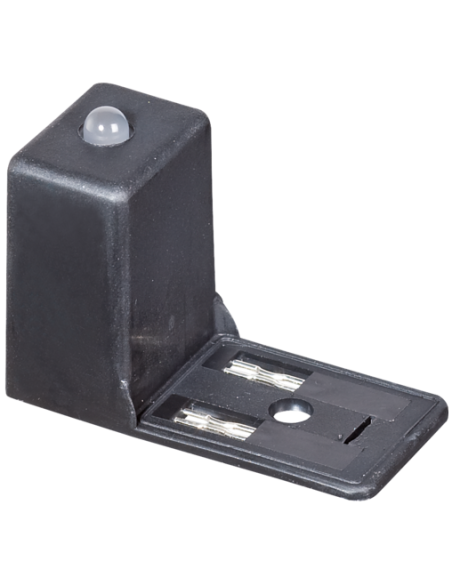

Tłumik przepięć zaworowy typu BI 11 mm – 24 V DC z diodą LED
Tłumik przepięć zaworowy typu BI 11 mm (kod produktu: 3124221) to specjalistyczny element przeznaczony do ochrony elektromagnetycznej zaworów elektromagnetycznych oraz innych urządzeń pracujących w obwodach sterowania. Produkt został zaprojektowany z myślą o niezawodnym działaniu oraz łatwości montażu, gwarantując wydajne i bezpieczne użytkowanie w wymagających warunkach przemysłowych.
Najważniejsze zalety tłumika przepięć BI 11 mm
- Wbudowana dioda swobodnego biegu – skuteczna ochrona cewki przed przepięciami oraz szybkie rozładowanie nagromadzonej energii podczas wyłączenia napięcia.
- Diody LED – zaimplementowany wskaźnik LED w kolorze żółtym umożliwia wygodną i szybką diagnostykę stanu zasilania cewki.

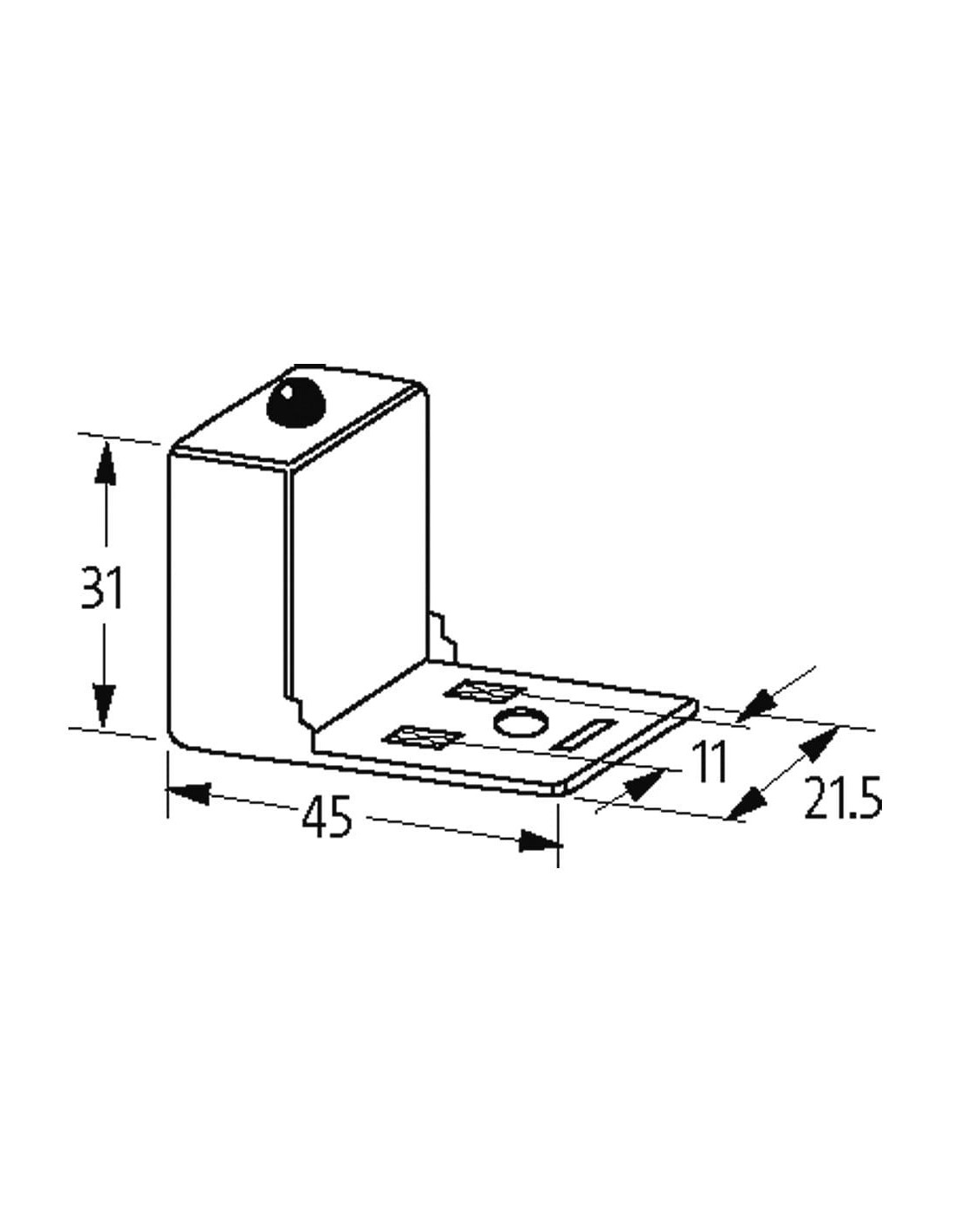

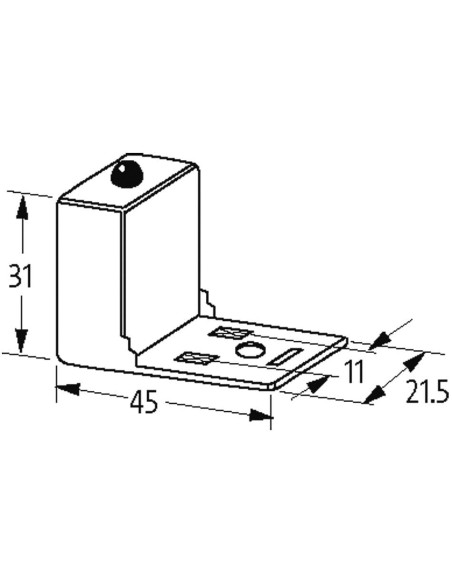

- Kompaktowa konstrukcja – niewielkie wymiary (31 x 45 x 21,5 mm) umożliwiają łatwe zainstalowanie nawet w ograniczonych przestrzeniach rozdzielnic oraz szaf sterowniczych.
- Odporność na warunki środowiskowe – konstrukcja obudowy z trudnopalnego poliamidu (PA) oraz wysoka odporność temperaturowa (do 60°C w pracy ciągłej).
- Elastyczność konfiguracji – możliwość zamówienia wersji z odwrotnym układem styków oraz innym kolorem LED na życzenie.
Typowe zastosowania tłumika przepięć zaworowego BI 11 mm
Tłumik przepięć BI 11 mm 24 V DC znajduje szerokie zastosowanie w automatyce przemysłowej, systemach pneumatycznych i hydraulicznych, a także w rozbudowanych instalacjach zaworowych. Urządzenie jest szczególnie polecane do:
- Ochrony elektromagnesów i cewek elektrozaworów – minimalizuje ryzyko uszkodzeń układów elektronicznych sterujących oraz przedłuża żywotność komponentów.
- Instalacji wymagających sygnalizacji stanu napięcia – wskaźnik LED pozwala szybko wykryć obecność napięcia na cewce.
- Sterowni, szaf sterowniczych i paneli automatyki – urządzenie zapewnia skuteczne i niezawodne zabezpieczenia przed przepięciami.
Parametry wykonania i użyte materiały
Urządzenie wyróżnia się posrebrzanymi stykami dla optymalnego przewodnictwa, obudową wykonaną z czarnego, trudnopalnego poliamidu oraz elementami metalowymi z brązu. Dzięki temu konstrukcja zapewnia trwałość i odporność na czynniki środowiskowe nawet przy długotrwałej eksploatacji.
Wskazówki montażowe – tłumik przepięć BI 11 mm
Podczas instalacji należy pamiętać o:
- Polaryzacji – właściwe podłączenie przewodów zapewnia poprawne działanie elementów ochrony i sygnalizacji LED.
- Wyjęciu uszczelki wtyczki podczas montażu adaptera.
- Dostępna jest opcja zmiany układu styków o 180° oraz innego koloru diody LED na indywidualne zamówienie.
Tłumik przepięć zaworowy typu BI 11 mm to rozwiązanie dedykowane nowoczesnym systemom automatyki przemysłowej, zapewniające niezawodną ochronę i bezpośrednią sygnalizację pracy urządzenia.
