Dostępny
24 V AC/DC
48 V AC/DC

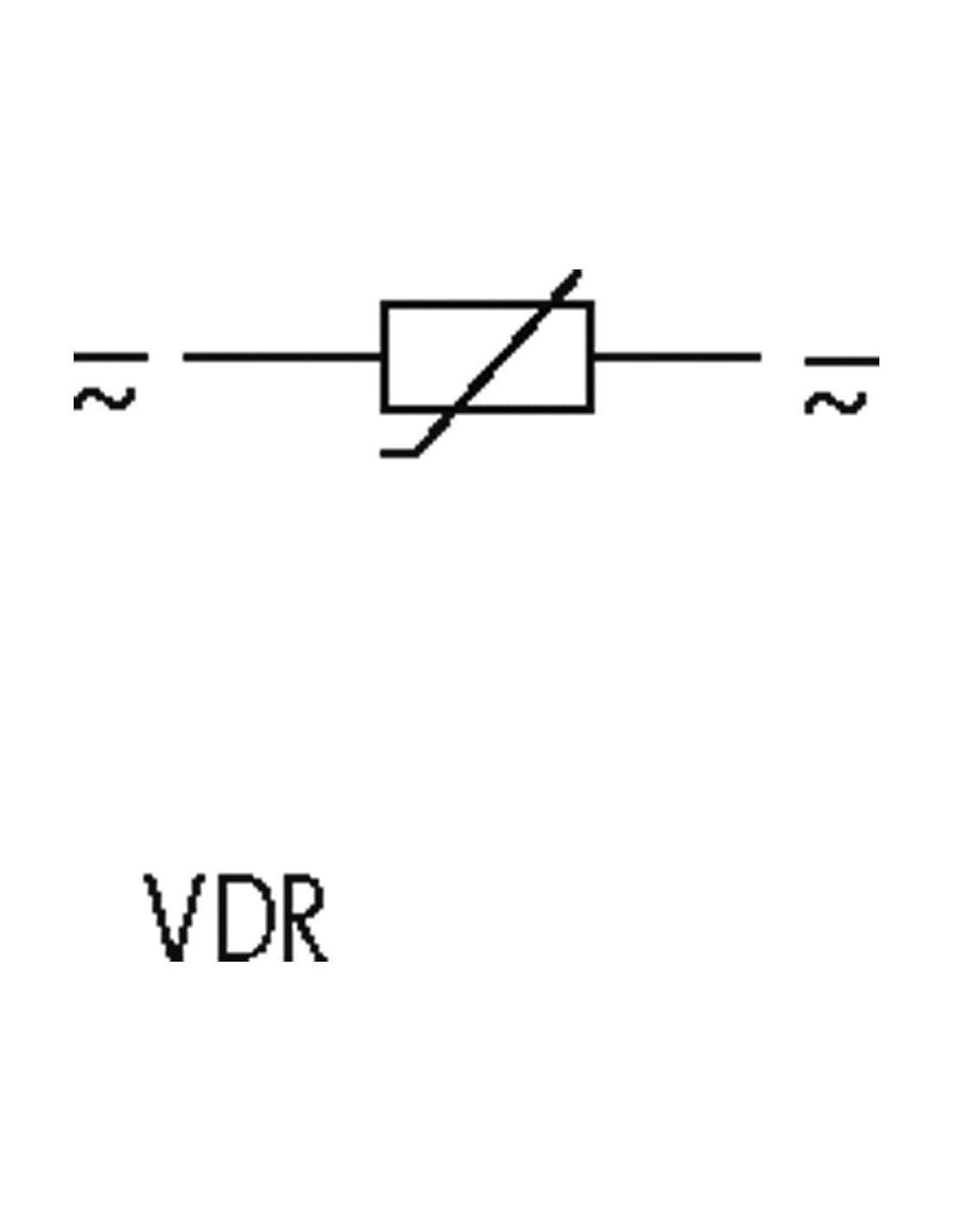

VDR
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 RT 20.15/16/17/18 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 24 V |
| Napięcie wejściowe AC maks. | 70 V |
| Napięcie wejściowe DC min. | 24 V |
| Napięcie wejściowe DC maks. | 70 V |
Instalowanie | Podłączanie
| Connection information | Zestyk wtykowy |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |

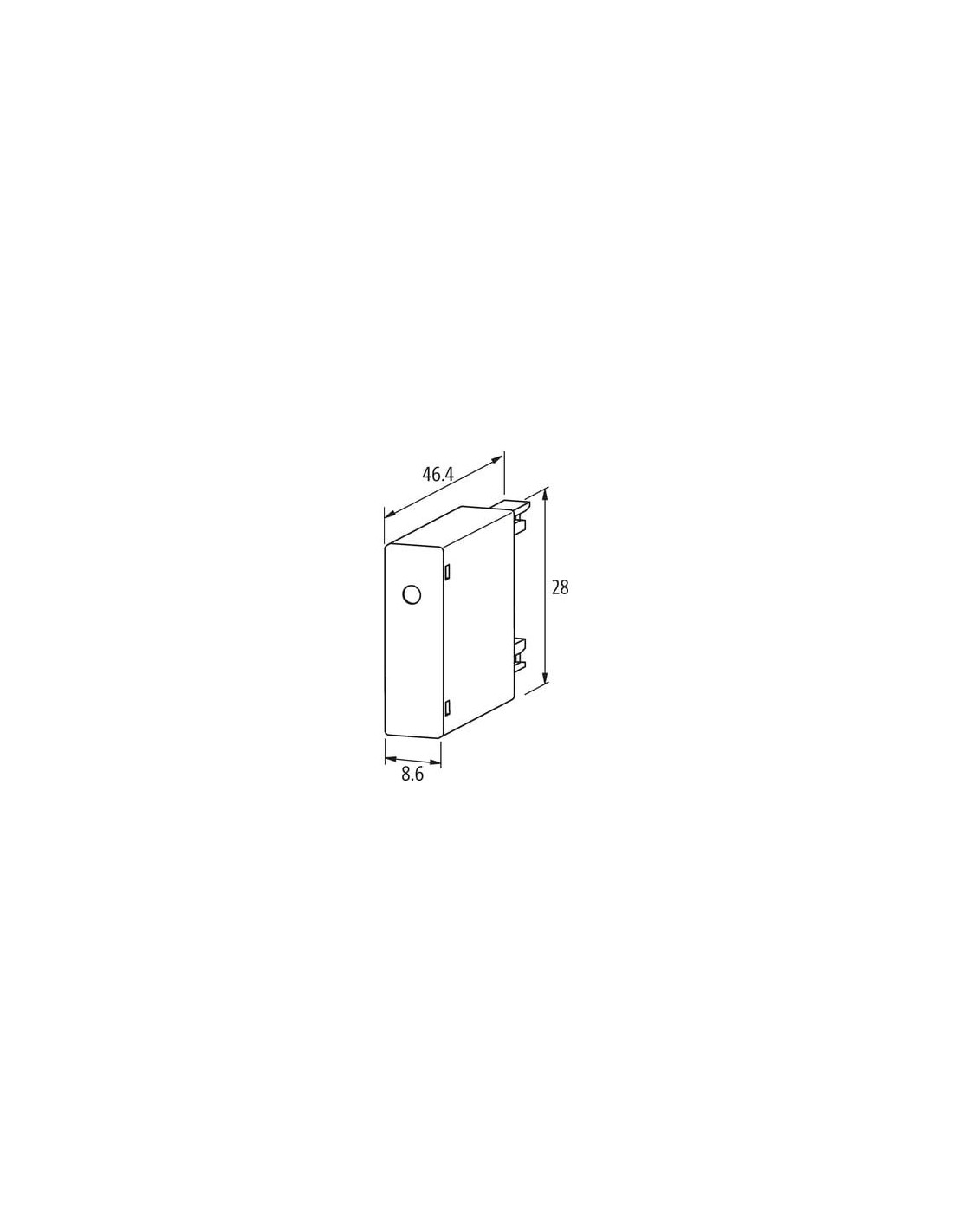

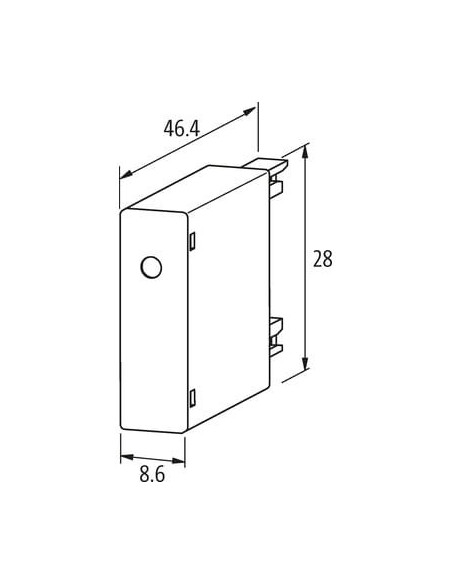

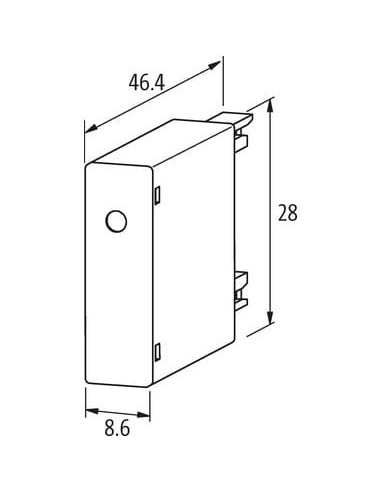

Dane mechaniczne | Dane montażowe
| Wysokość | 46,4 mm |
| Szerokość | 28 mm |
| Głębokość | 8,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Tłumik przepięć do stycznika Siemens 3RT – Warystor 2000-68500-4400000
Tłumik przepięć do stycznika Siemens 3RT, oznaczony kodem 2000-68500-4400000, to niezawodne rozwiązanie chroniące układy elektryczne przed niebezpiecznymi przepięciami generowanymi podczas pracy styczników.
Zastosowanie tłumika przepięć VDR – ochrona oraz bezpieczeństwo

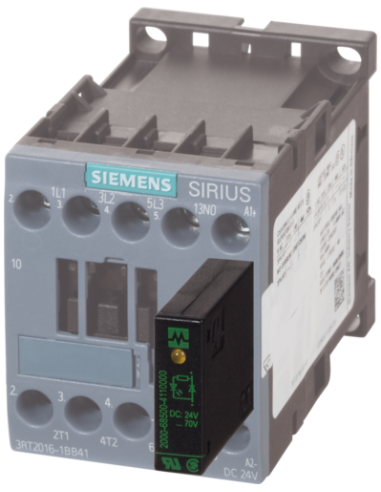

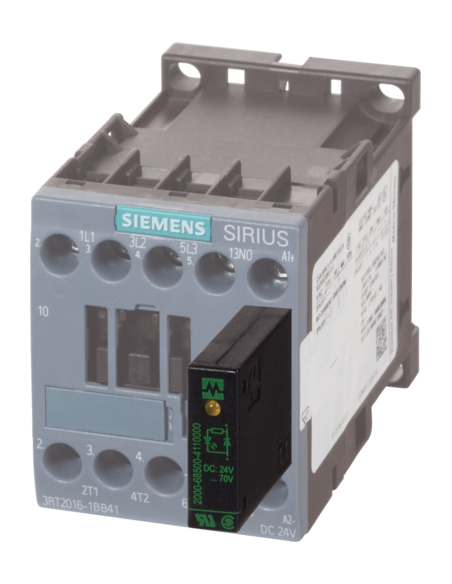

Produkt został zaprojektowany specjalnie z myślą o stycznikach Siemens z serii 3RT (np. 3RT20.15/16/17/18). Główną funkcją jest absorpcja przepięć pojawiających się przy załączaniu i wyłączaniu cewek elektromagnetycznych, co skutecznie minimalizuje ryzyko uszkodzenia elementów automatyki i sterowania. Warystor VDR (rezystor zależny od napięcia) zapewnia szybkie reagowanie na skoki napięcia oraz skuteczną ochronę pozostałych komponentów w szafie sterowniczej.
Najważniejsze zalety tłumika przepięć Siemens 3RT
- Uniwersalne napięcie pracy: obsługuje napięcia od 24 V AC/DC do 70 V AC/DC
- Łatwa instalacja: montaż poprzez złącze wtykowe bez dodatkowych narzędzi
- Kompaktowe wymiary: umożliwiają integrację nawet w ograniczonej przestrzeni rozdzielni (wysokość 46,4 mm, szerokość 28 mm, głębokość 8,6 mm)
- Odporność na trudne warunki: praca w zakresie temperatur od -20°C do +70°C
- Wysoka klasa niepalności: obudowa z tworzywa o klasie UL94 V-0
- Trudnopalność: zwiększone bezpieczeństwo eksploatacji urządzenia
- Niezawodność potwierdzona certyfikatami jakości
Typowe zastosowania tłumika przepięć do styczników
Tłumik przepięć VDR dedykowany jest do zabezpieczania cewek styczników w automatyce przemysłowej, energetyce, instalacjach HVAC oraz wszędzie tam, gdzie styczniki elektryczne są narażone na krótkotrwałe przepięcia. Zastosowanie tłumika poprawia trwałość i niezawodność systemów sterowania oraz zapobiega nieplanowanym przestojom spowodowanym awariami układów elektronicznych i elektrycznych.
Typowe branże wykorzystujące tłumiki przepięć:
- Automatyka przemysłowa
- Szafy sterownicze
- Systemy energetyczne
- Obiekty infrastruktury technicznej
- Systemy klimatyzacji i wentylacji
Opis konstrukcji tłumika przepięć Siemens 3RT
Kompaktowa obudowa wykonana z ognioodpornego tworzywa sztucznego, z praktycznym systemem podłączenia wtykowego, umożliwia szybki montaż bez obciążania przestrzeni w rozdzielni. Precyzyjny układ warystorowy pozwala na natychmiastowe odcięcie niebezpiecznych przepięć, dbając o długą żywotność instalacji.
Profesjonalna ochrona urządzeń automatyki przemysłowej – tłumik przepięć do stycznika Siemens 3RT z warystorem to pewność i bezpieczeństwo eksploatacji w wymagających aplikacjach.
