Dostępny
48 V AC/DC
VDR
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | uniwersalny |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
| Moc trzymania maks. | 70 W |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 24 V |
| Napięcie wejściowe AC maks. | 48 V |
| Napięcie wejściowe DC min. | 24 V |
| Napięcie wejściowe DC maks. | 48 V |
Instalowanie | Podłączanie
| Connection information | samozabezpieczająca widełkowa końcówka kablowa |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |

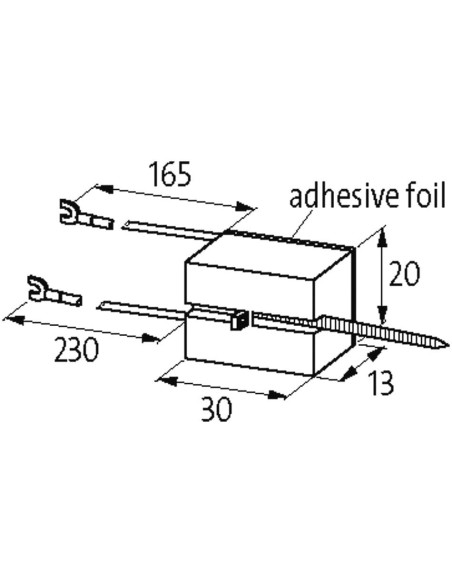

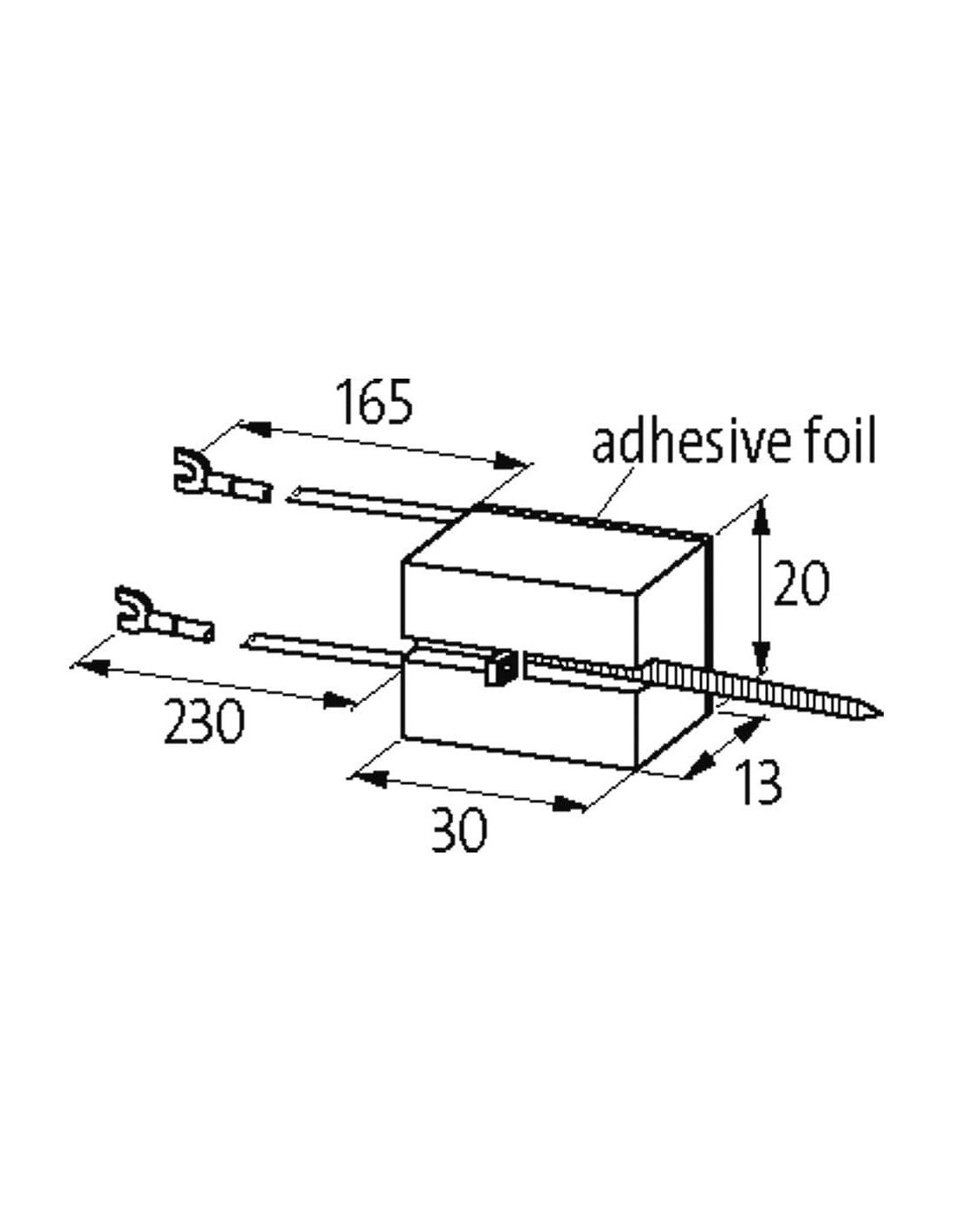

Dane mechaniczne | Dane montażowe
| Wysokość | 30 mm |
| Szerokość | 20 mm |
| Głębokość | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

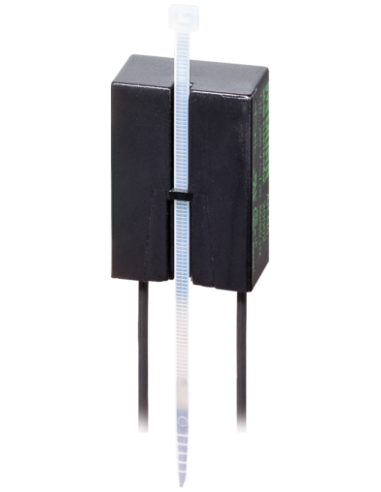

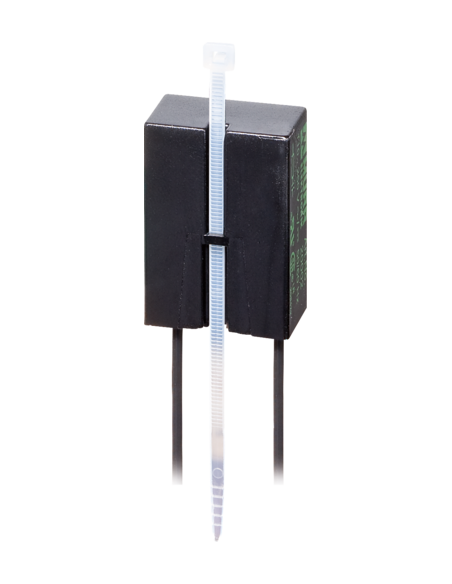

Tłumik przepięć do stycznika AEG 26181 – skuteczna ochrona instalacji elektrycznej
Tłumik przepięć do stycznika AEG 26181 to specjalistyczne rozwiązanie dedykowane zabezpieczaniu urządzeń elektromechanicznych przed szkodliwymi przepięciami, które mogą wystąpić podczas pracy stycznika. Przeznaczony jest do instalacji, w których szczególne znaczenie ma niezawodność pracy oraz ochrona kosztownych komponentów instalacji elektrycznych i automatyki przemysłowej.
Zastosowanie tłumika przepięć – niezawodność w automatyce i przemyśle
Typowe zastosowania tłumika przepięć AEG 26181 obejmują instalacje przemysłowe, systemy automatyki, rozdzielnie elektryczne oraz wszelkie obwody, w których sterowanie realizowane jest za pomocą styczników. Tłumik sprawdza się wszędzie tam, gdzie istnieje ryzyko powstawania przepięć indukowanych przy otwieraniu i zamykaniu obwodu stycznika, czyli w układach zasilania urządzeń, silników elektrycznych i siłowników.
- Chroni cewki styczników i przekaźników przed szkodliwym działaniem przepięć indukcyjnych.
- Wydłuża żywotność elementów sterowania, minimalizując ryzyko uszkodzeń elektroniki sterującej.
- Stosowany w szafach sterowniczych, liniach produkcyjnych oraz centrach dystrybucyjnych energii.
- Znajduje zastosowanie zarówno dla napięć AC, jak i DC (24–48 V), dzięki czemu jest uniwersalnym rozwiązaniem.

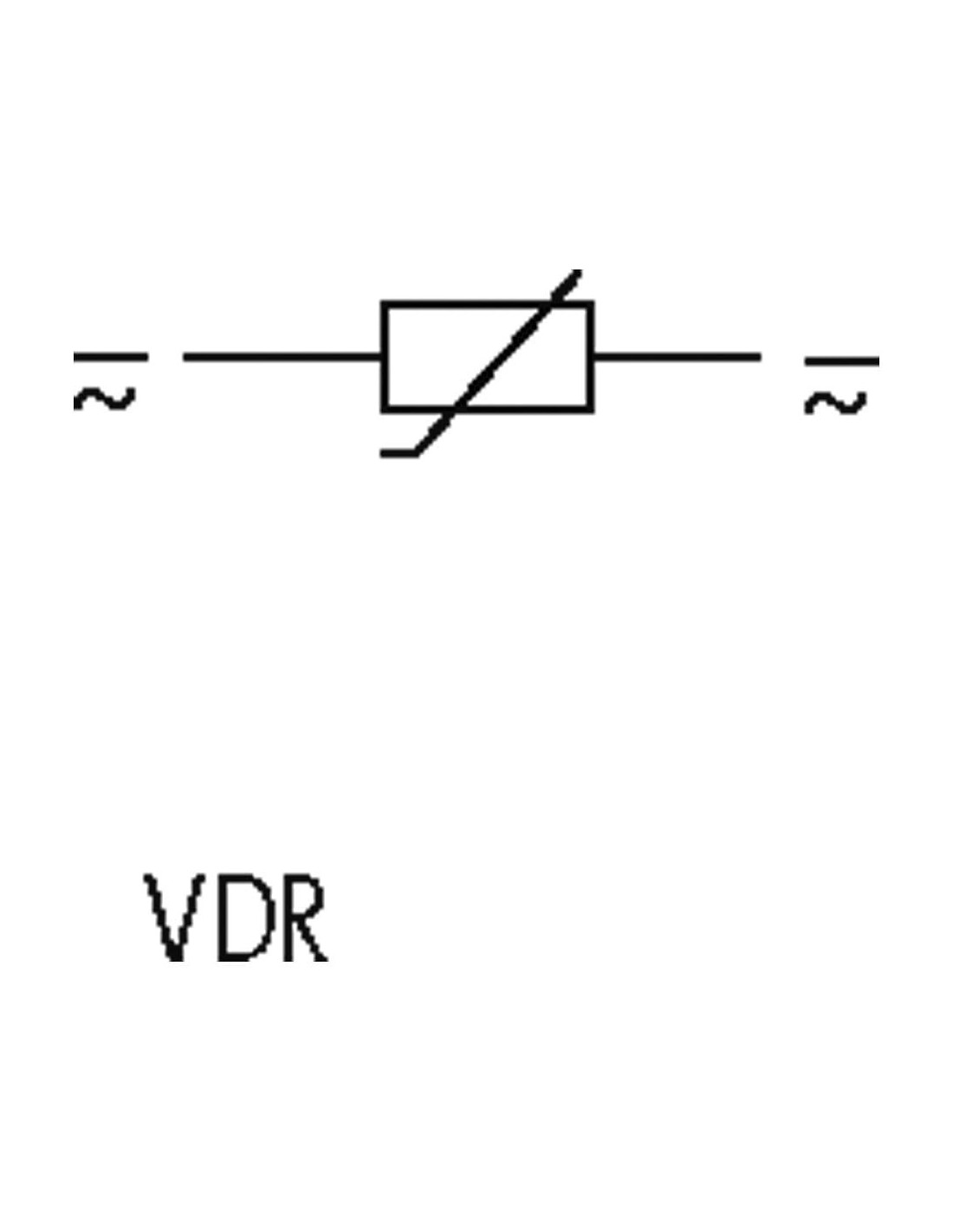

Budowa i zasada działania tłumika przepięć z warystorem VDR
Produkt wykorzystuje technologię VDR (warystor), co zapewnia skuteczne ograniczanie przepięć. Po wystąpieniu przepięcia warystor dynamicznie zmniejsza swoją rezystancję, kierując nadmiarową energię do ziemi i chroniąc podłączone urządzenia. Dzięki kompaktowej budowie, wysokiej klasie odporności ogniowej UL94 V-0 oraz trudnopalnym materiałom obudowy, gwarantuje bezpieczeństwo użytkowania w wymagających warunkach eksploatacyjnych.
Najważniejsze zalety tłumika przepięć do stycznika AEG 26181
- Uniwersalność zastosowania – kompatybilny z szeroką gamą styczników różnych producentów.
- Prosty montaż dzięki samozabezpieczającej widełkowej końcówce kablowej oraz samoprzylepnej folii.
- Kompaktowe wymiary – umożliwiają montaż nawet w ograniczonej przestrzeni rozdzielni.
- Praca w szerokim zakresie temperatur (od -20°C do +70°C), co pozwala na wykorzystanie w różnych środowiskach przemysłowych.
- Odporność na przepięcia – efektywnie tłumi impulsy o dużej energii, typowe dla cewkowanych obwodów styczników 48 V AC/DC.
Gdzie stosować tłumik przepięć AEG 26181?
Tłumik przepięć AEG 26181 znajduje zastosowanie w każdej instalacji, w której istotna jest ochrona obwodów sterowania przed nagłymi przepięciami, zarówno w branży automatyki, jak i w klasycznych rozdzielniach elektrycznych oraz systemach HVAC. Szczególnie polecany jest do fabryk, zakładów przemysłowych, linii produkcyjnych oraz obiektów, w których sterowanie odbywa się za pomocą styczników o napięciu 48 V AC/DC.
Odpowiedni dobór i montaż tłumika przepięć to gwarancja długiej żywotności urządzeń oraz ciągłości działania całych systemów sterowania.
