Dostępny
24 V DC
Dioda/Dioda Z
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | uniwersalny |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
| Moc trzymania maks. | 75 W |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 30 V |
Instalowanie | Podłączanie
| Connection information | samozabezpieczająca widełkowa końcówka kablowa |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 35 mm |
| Szerokość | 30 mm |
| Głębokość | 18 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Tłumik przepięć do stycznika AEG 26073 – skuteczna ochrona instalacji elektrycznych
Tłumik przepięć do stycznika AEG 26073 to specjalistyczne urządzenie zaprojektowane w celu zabezpieczenia obwodów sterowania prądem stałym przed szkodliwymi przepięciami, które mogą pojawić się podczas pracy elementów indukcyjnych, takich jak styczniki i przekaźniki. Obecność tłumika znacząco wydłuża żywotność komponentów automatyki i zapewnia wysoki poziom niezawodności działania instalacji elektrycznych.
Budowa tłumika przepięć – dioda i dioda Zenera

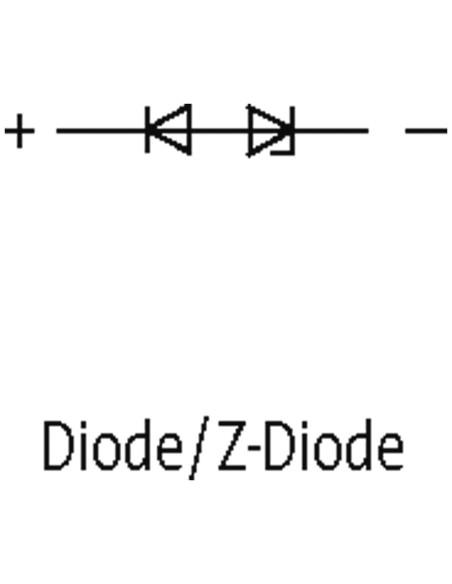

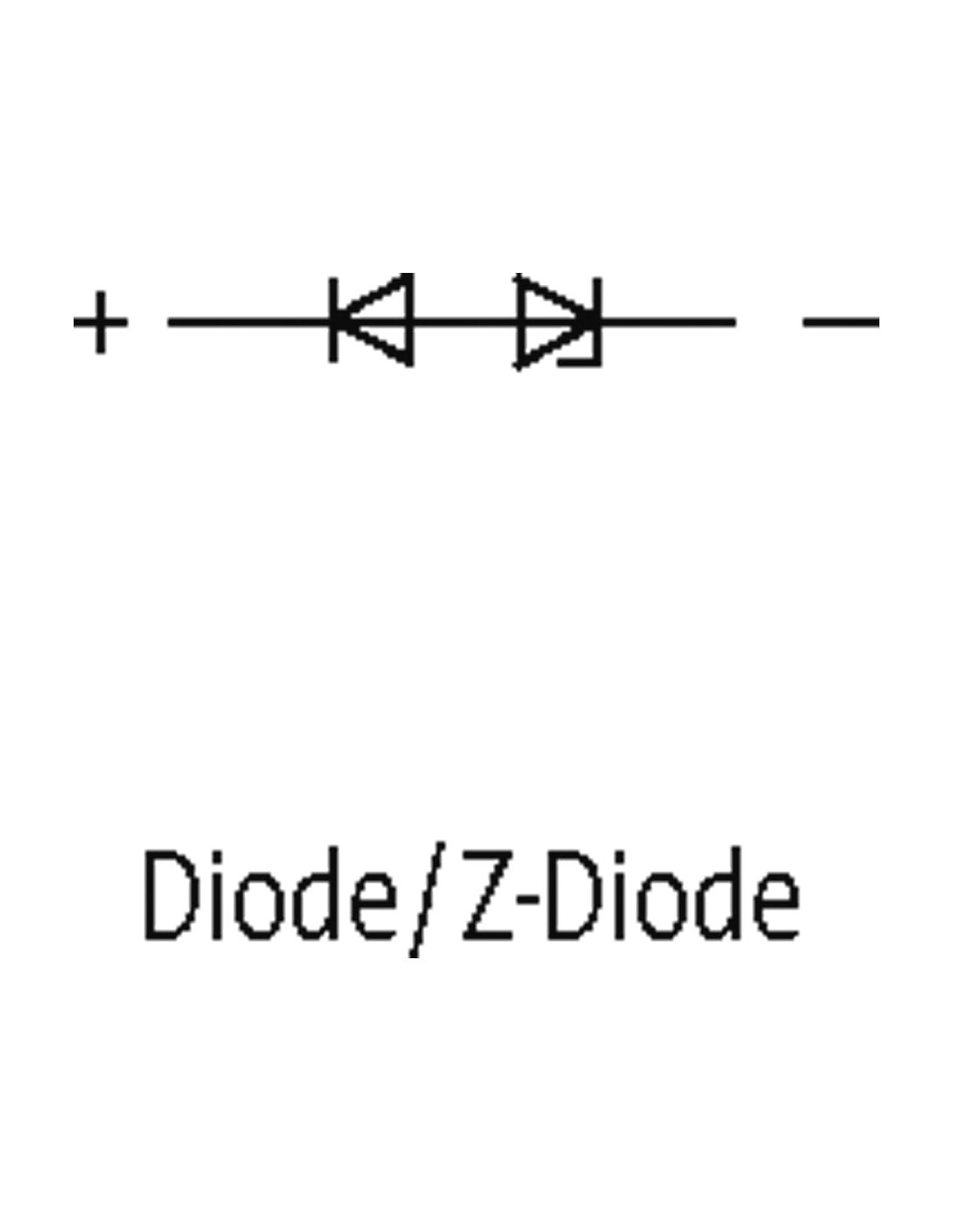

Wewnątrz urządzenia zastosowano układ diody oraz diody Zenera, co zapewnia efektywną ochronę przed napięciami indukcyjnymi. Schemat budowy, prezentowany na zdjęciu, potwierdza skuteczność tłumienia oraz szerokie zastosowanie w obwodach prądu stałego (DC).
Zastosowanie tłumika przepięć do stycznika AEG – uniwersalna kompatybilność
Tłumik przepięć AEG 26073 może być stosowany z uniwersalnymi łącznikami i stycznikami, co czyni go rozwiązaniem wszechstronnym w wielu gałęziach przemysłu. Znajduje zastosowanie m.in. w:
- automatyce przemysłowej i maszynowej
- szafach sterowniczych systemów HVAC
- sterowaniu ruchem w systemach transportowych
- systemach bezpieczeństwa i alarmowych
- sterowaniu oświetleniem i wentylacją
Wytrzymała konstrukcja i łatwy montaż tłumika przepięć

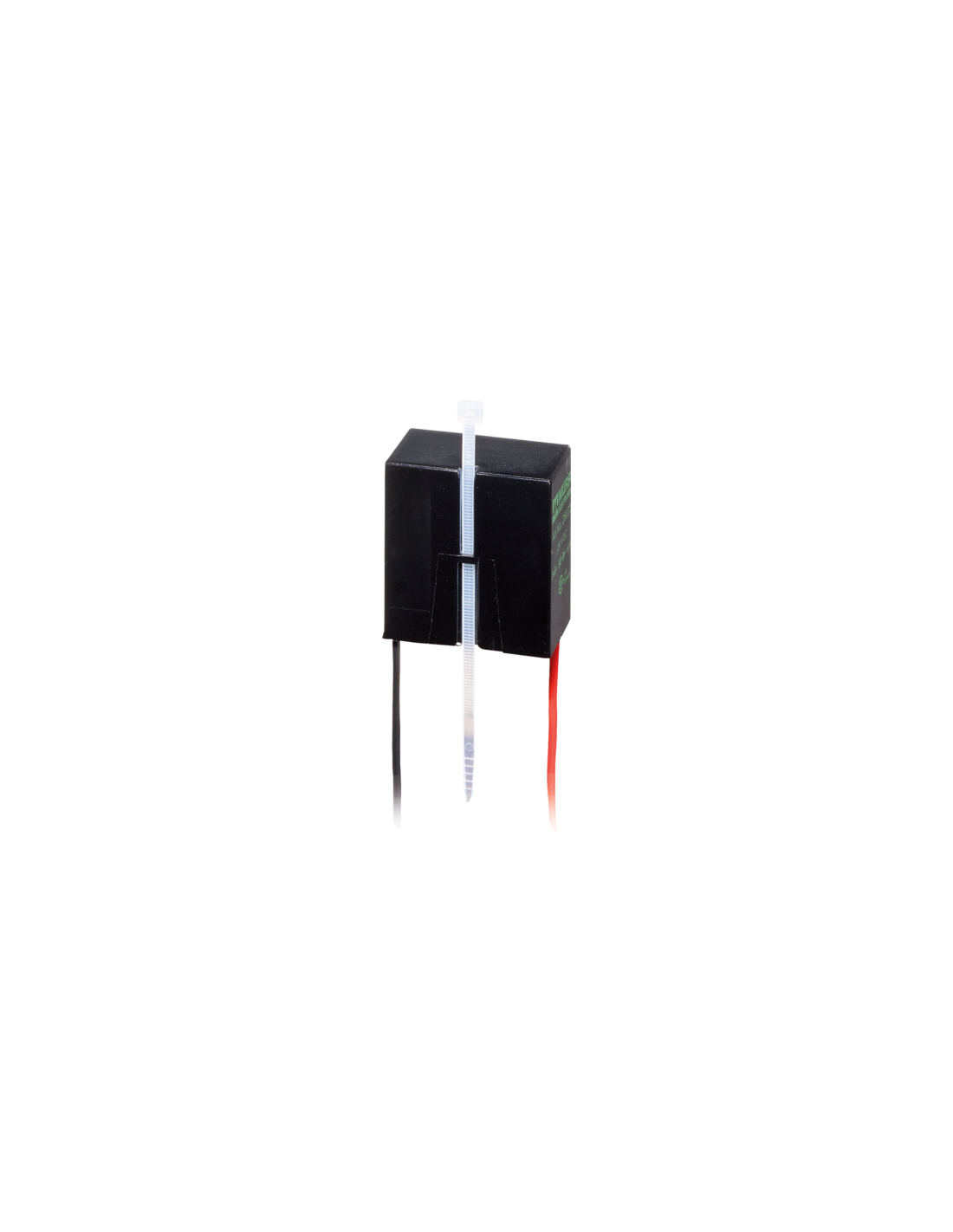

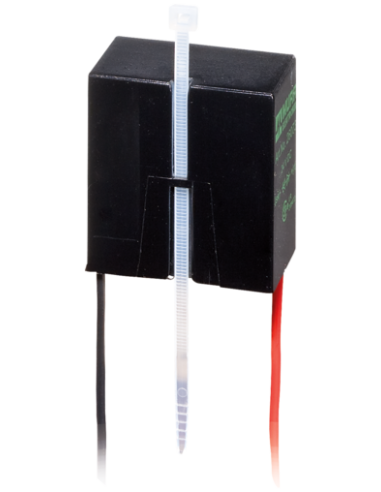

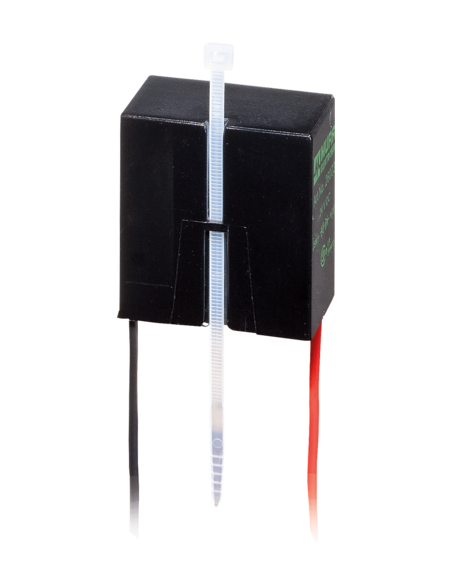

Rozwiązanie AEG 26073 cechuje się kompaktową obudową wykonaną z wysokiej jakości tworzywa sztucznego o klasie palności UL94 V-0, co gwarantuje podwyższoną odporność na działanie ognia. Tłumik posiada samozabezpieczające widełkowe końcówki kablowe oraz dodatkową możliwość montażu za pomocą opaski zaciskowej lub warstwy samoprzylepnej, co pozwala na szybkie i stabilne mocowanie wewnątrz rozdzielni elektrycznej.
Parametry techniczne tłumika przepięć AEG 26073

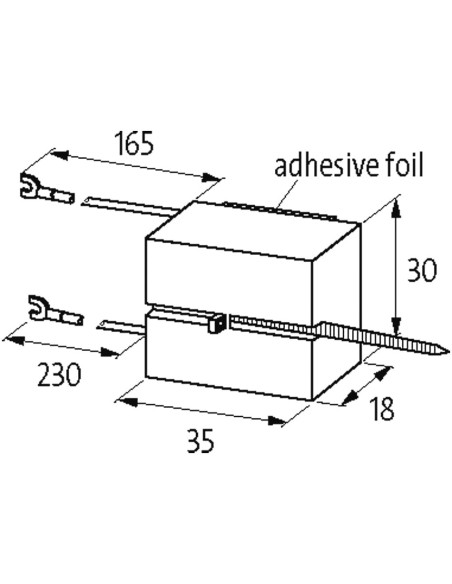

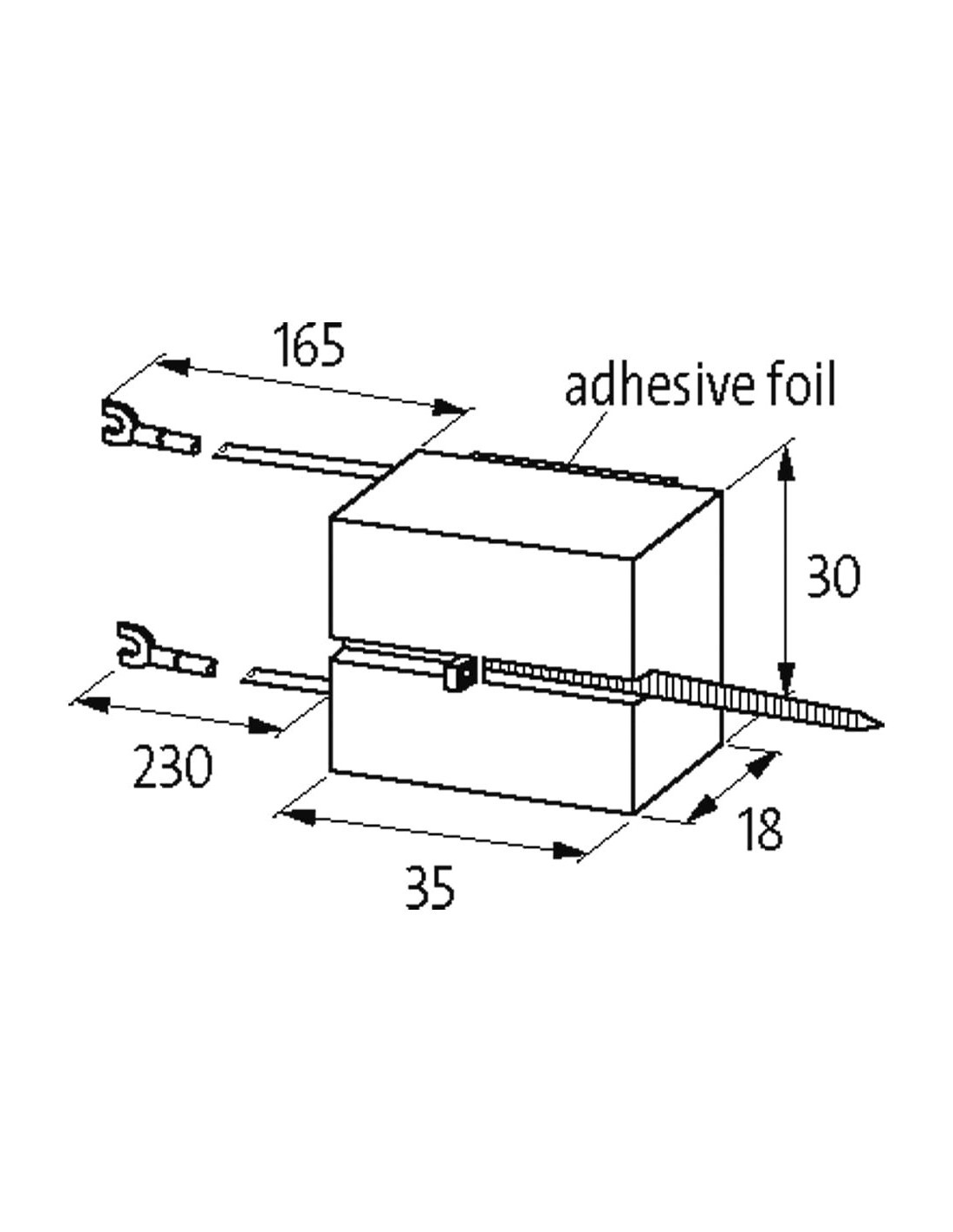

Zakres napięcia wejściowego tłumika wynosi od 12 V DC do 30 V DC, natomiast współczynnik tłumienia osiąga wartość 1,5 × UN. Maksymalna moc urządzenia wynosi 75 W. Niewielkie wymiary (35 x 30 x 18 mm) pozwalają na oszczędność miejsca w aplikacji, jednocześnie zachowując wysoki poziom ochrony i bezpieczeństwa.
Zalety zastosowania tłumika przepięć do stycznika
- Ochrona urządzeń i obwodów przed uszkodzeniami spowodowanymi przepięciami
- Wydłużenie żywotności styczników, przekaźników i innych komponentów instalacji
- Uniwersalność montażowa oraz kompatybilność z różnymi łącznikami
- Ochrona przed zakłóceniami elektromagnetycznymi (EMC)
- Prosty i szybki montaż zarówno w nowych, jak i istniejących aplikacjach
- Odporność na trudne warunki eksploatacyjne dzięki szerokiemu zakresowi temperatur pracy (od -20°C do 70°C)
Typowe zastosowania tłumików przepięć
Tłumik przepięć do stycznika AEG 26073 jest polecany do stosowania w aplikacjach, gdzie wymagane jest skuteczne tłumienie przepięć oraz ochrona elementów automatyki przed uszkodzeniem – zarówno w przemyśle, jak i w automatyce budynkowej oraz instalacjach specjalistycznych.
