Dostępny
230 V AC/DC
RC
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 RT 20.25/26/27/28 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 127 V |
| Napięcie wejściowe AC maks. | 250 V |
| Napięcie wejściowe DC min. | 127 V |
| Napięcie wejściowe DC maks. | 250 V |
Instalowanie | Podłączanie
| Connection information | Zestyk wtykowy |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 18,5 mm |
| Szerokość | 30,2 mm |
| Głębokość | 11,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Tłumik RC 230V AC/DC NG0-RC-230-S – skuteczna ochrona układów sterowania
Tłumik RC NG0-RC-230-S 2000-68400-2320000 to niezawodny element dedykowany do zabezpieczania cewek styczników, przekaźników oraz urządzeń automatyki pracujących w napięciu 230 V AC/DC. Stosowanie tłumika RC znacząco ogranicza niepożądane przepięcia oraz emisję zakłóceń przy wyłączaniu obciążeń indukcyjnych.
Zastosowanie tłumika RC – bezpieczeństwo i niezawodność
Tłumik przeciwprzepięciowy RC znajduje szerokie zastosowanie w:
- układach sterowania przemysłowego,
- panelach automatyki budynkowej,
- szafach rozdzielczych i rozdzielniach elektrycznych,
- instalacjach z dużą liczbą styczników lub przekaźników elektromagnetycznych.
Kompatybilność i możliwości montażu

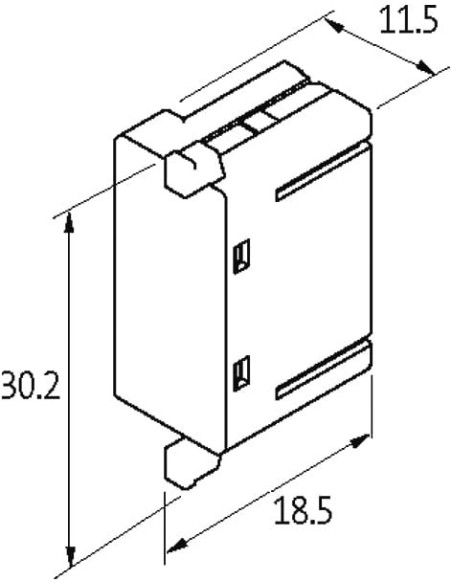

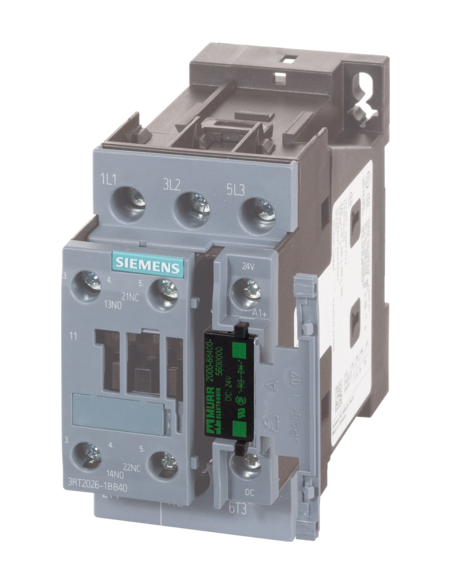

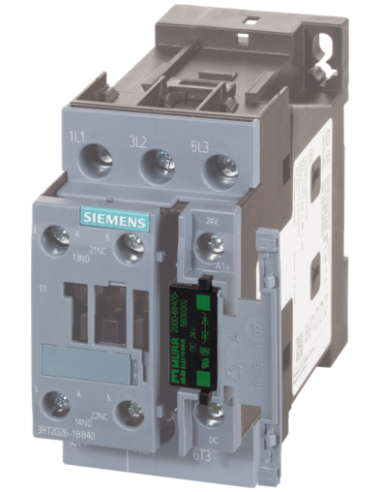

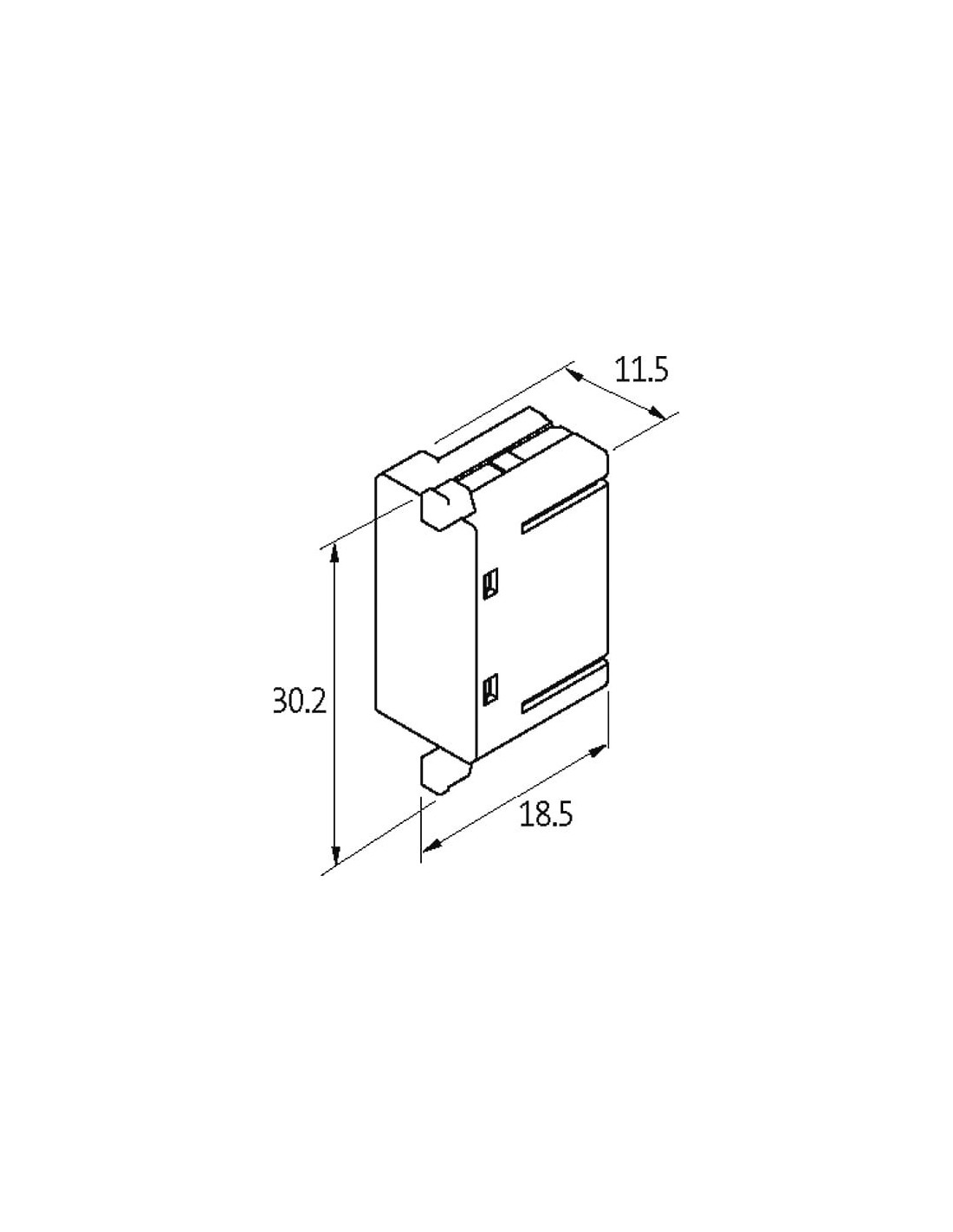

Model NG0-RC-230-S jest kompatybilny m.in. ze stycznikami 3RT 20.25/26/27/28 firmy Siemens oraz innymi urządzeniami, które wyposażone są w odpowiedni gniazdowy zestyk wtykowy. Niewielkie gabaryty (wysokość: 18,5 mm, szerokość: 30,2 mm, głębokość: 11,5 mm) umożliwiają prostą instalację nawet w ograniczonej przestrzeni rozdzielni.
Najważniejsze zalety tłumika RC 230V AC/DC

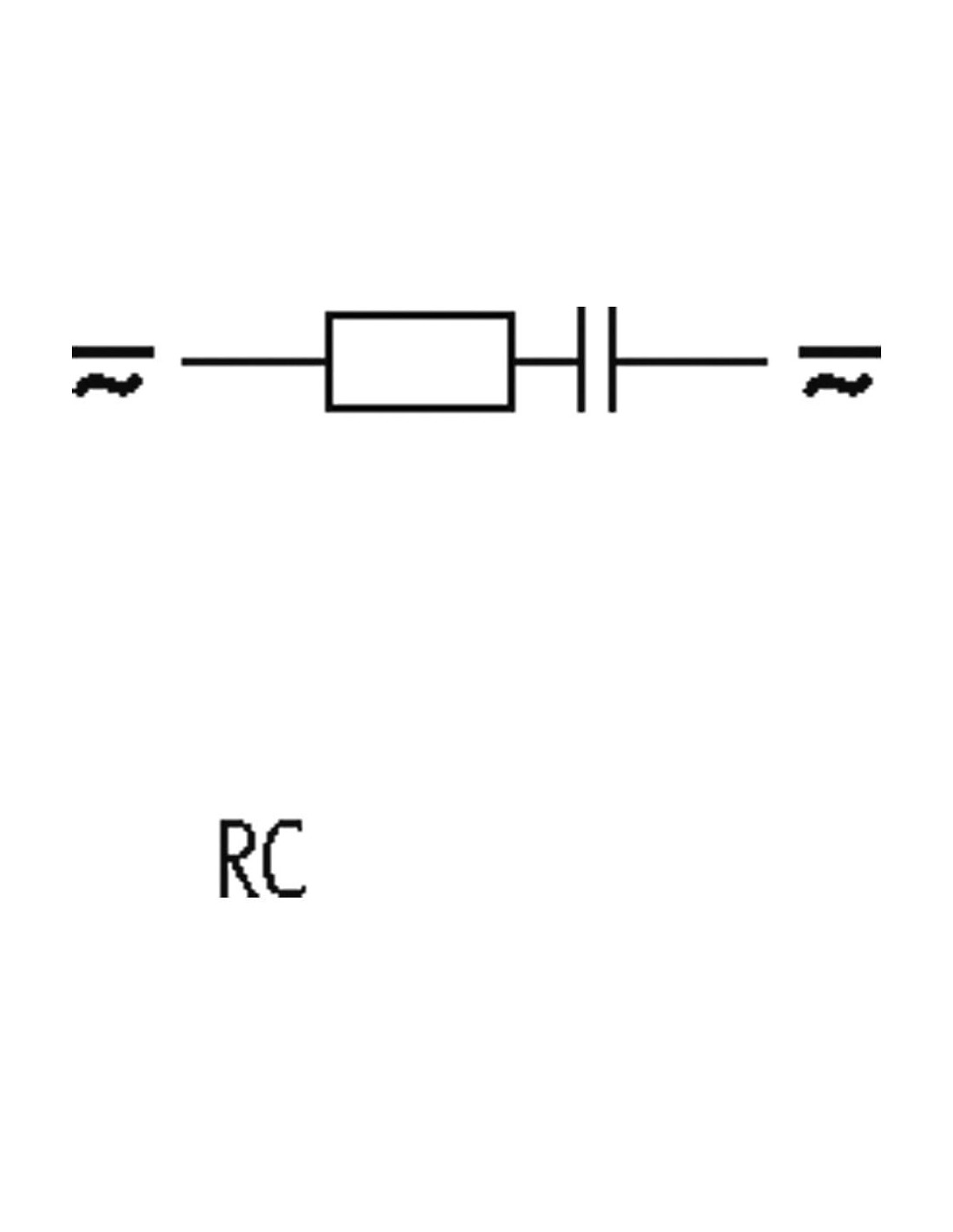

- Skuteczne tłumienie zakłóceń dzięki połączeniu rezystora i kondensatora zgodnie ze schematem RC.
- Obsługa napięć wejściowych od 127 V do 250 V AC/DC.
- Kompaktowa budowa ułatwiająca montaż bezpośrednio przy cewce stycznika/przekaźnika.
- Materiał obudowy: trudnopalne tworzywo sztuczne o klasie V-0 (UL94), zapewniające bezpieczeństwo przeciwpożarowe.
- Szeroki zakres temperatury pracy: od -20°C do +70°C.
Typowe zastosowania tłumika RC 230V AC/DC w automatyce
Tłumik RC 230V AC/DC jest powszechnie stosowany do zabezpieczania cewek elektromagnetycznych styczników, przekaźników oraz elektromagnesów w rozdzielniach przemysłowych i automatyce budynkowej. Zwiększa niezawodność układów i chroni delikatne moduły elektroniczne przed szkodliwym wpływem przepięć pojawiających się podczas wyłączania cewek indukcyjnych.
Produkt posiada wymagane certyfikaty i deklaracje zgodności, spełniając wysokie standardy bezpieczeństwa oraz jakości, co czyni go doskonałym wyborem do nowoczesnych instalacji automatyki i sterowania.
