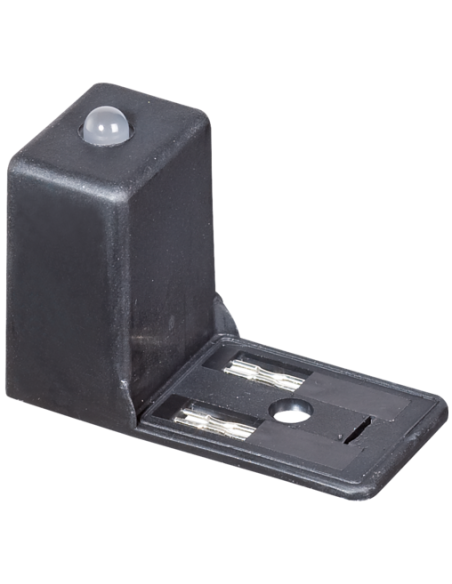

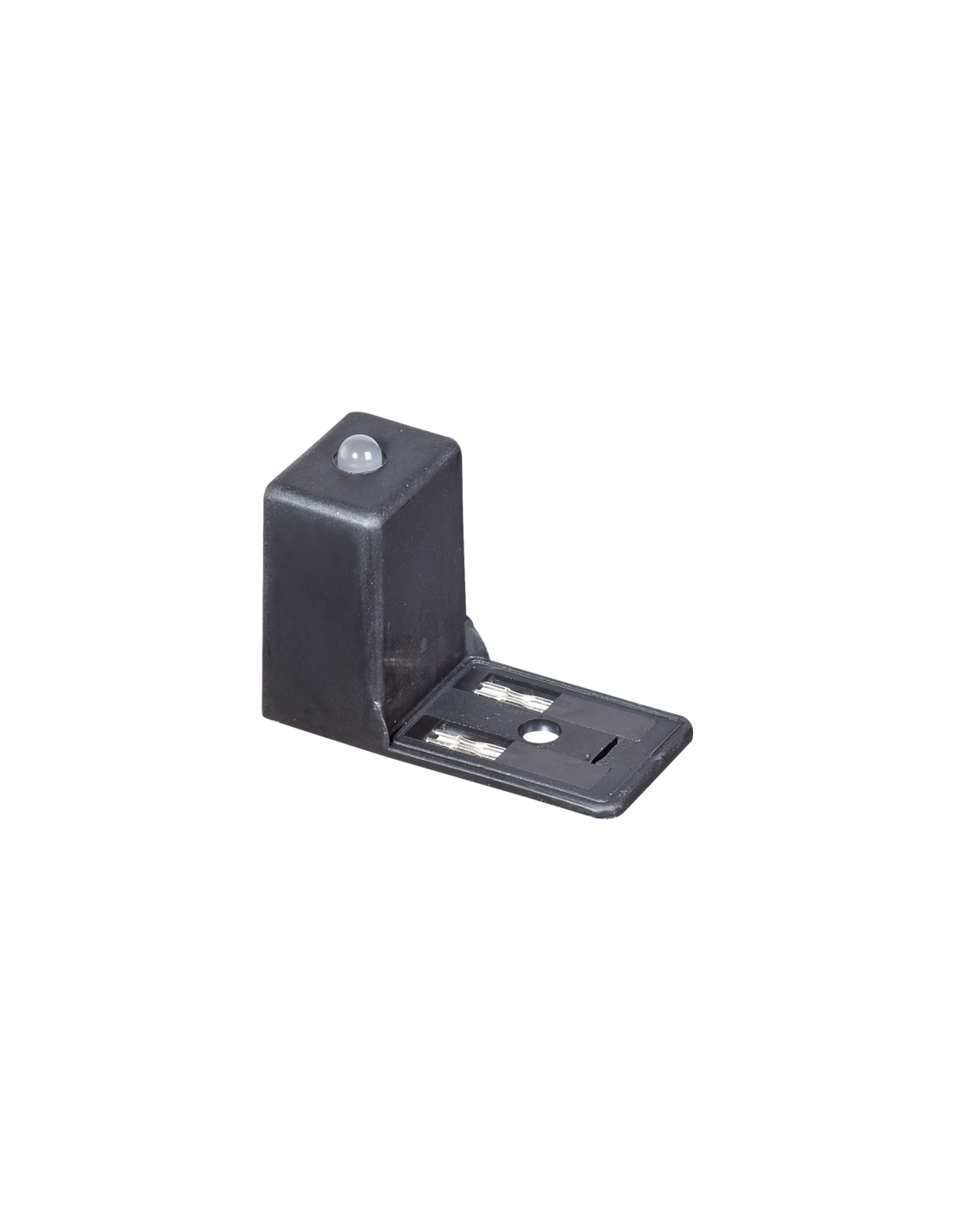

Tłumik przepięć zaworowy typu BI - 11mm 3124233

24 V AC/DC

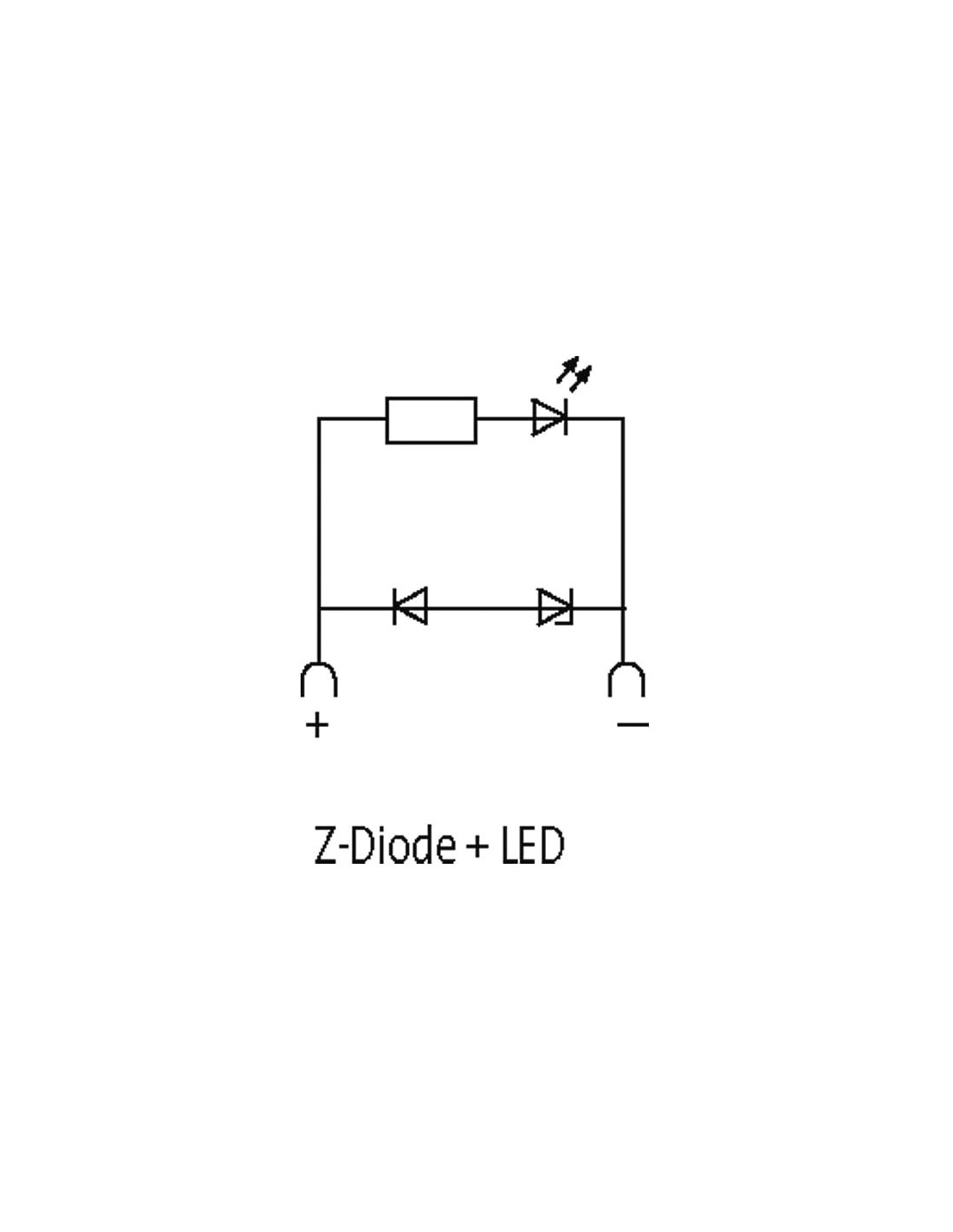

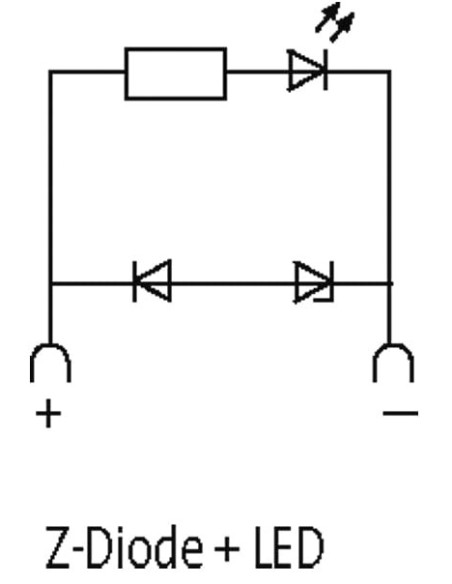

Z-Diode + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Uwaga na układ styków (PE na odejściu kablowym wtyczki). Układ odwrócony o 180° na życzenie.

Dane techniczne | Dane elektryczne

Dane elektryczne | Zasilanie

Dane elektryczne | Wejście

Diagnozy

Ochrona urządzenia | Media

Dane mechaniczne | Dane materiałowe

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Tłumik przepięć zaworowy typu BI 11mm 3124233 – skuteczna ochrona instalacji elektrycznych

Tłumik przepięć zaworowy typu BI 11mm, oznaczony kodem 3124233, to specjalistyczny moduł ochronny zaprojektowany do niezawodnej ochrony elementów instalacji elektrohydraulicznych i pneumatycznych przed szkodliwymi przepięciami. Urządzenie to dedykowane jest do elektrozaworów zasilanych napięciem 24 V AC/DC, gdzie szczególnie istotne jest minimalizowanie zakłóceń oraz ochrona układów przed skutkami nagłych skoków napięcia.

Kluczowe zalety tłumika przepięć BI 11mm

• Wyjątkowa konstrukcja z połączeniem Zenera (Z-Diode) i wbudowanej diody LED, zapewniająca efektywną sygnalizację stanu pracy oraz szybką reakcję na pojawienie się przepięcia.
• Możliwość zastosowania w szerokim zakresie napięć wejściowych (18–30 V AC/DC), co pozwala na elastyczne wykorzystanie w wielu typach rozwiązań automatyki przemysłowej oraz instalacjach sterujących.
• Trudnopalna obudowa wykonana z wysokiej jakości tworzywa PA, co zwiększa poziom bezpieczeństwa podczas pracy w wymagających warunkach przemysłowych.

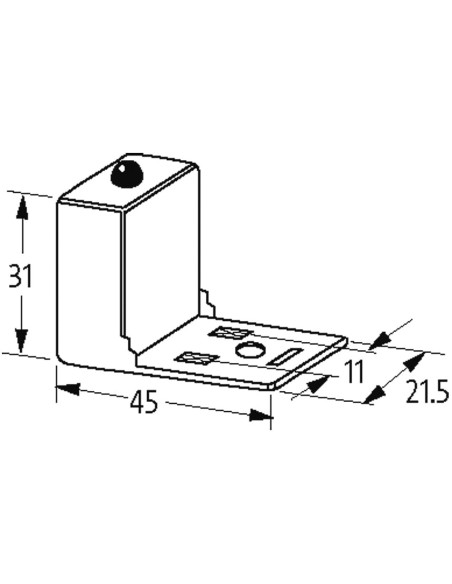

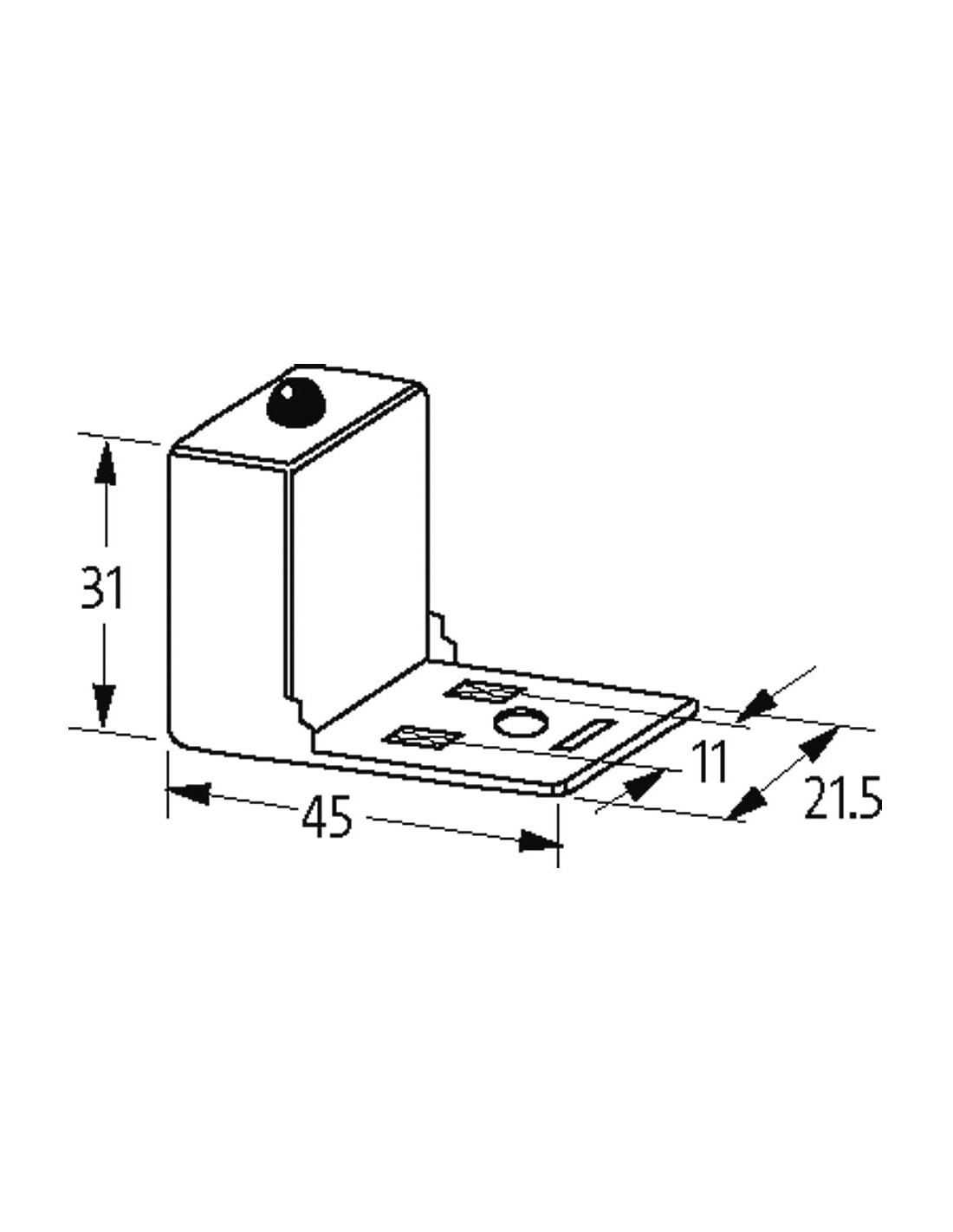

• Kompaktowe wymiary (31 x 45 x 21,5 mm, szerokość 11 mm), które umożliwiają łatwy montaż nawet w miejscach o ograniczonej przestrzeni.
• Prosta diagnostyka dzięki wbudowanej żółtej diodzie LED, która pozwala na szybką ocenę statusu urządzenia bez potrzeby demontażu.
• Odporność na wysokie temperatury pracy oraz zgodność z normami bezpieczeństwa branżowego, co umożliwia stosowanie tłumika w trudnych warunkach przemysłowych.

Typowe zastosowania tłumika przepięć zaworowego BI 11mm

Tłumik przepięć zaworowy typu BI jest szczególnie polecany do zabezpieczania:

• Zaworów elektromagnetycznych w układach hydraulicznych i pneumatycznych, narażonych na częste wahania napięcia.
• Systemów automatyki przemysłowej, gdzie niezawodność działania elementów sterujących jest kluczowa dla bezpieczeństwa oraz ciągłości procesów.
• Instalacji maszyn produkcyjnych – eliminują ryzyko uszkodzenia kosztownych sterowników i modułów wejścia/wyjścia spowodowanego przepięciami indukcyjnymi.
• Paneli sterowniczych, szaf rozdzielczych oraz wszelkich punktów, w których montowane są cewki elektromagnetyczne lub elementy podwyższonego ryzyka przepięciowego.

Montaż i eksploatacja tłumika przepięć BI 11mm – łatwość i niezawodność

Budowa tłumika została przemyślana pod kątem prostego montażu w standardowych gniazdach zaworowych. Dla optymalnych rezultatów zaleca się wyjęcie uszczelki wtyczki przy instalacji adaptera oraz zwrócenie uwagi na układ styków. Wersje o odwróconym układzie złączy dostępne są na specjalne zamówienie.

Przykładowe branże zastosowań:

• Przemysł motoryzacyjny i maszynowy
• Systemy produkcyjne oraz linie montażowe
• Automatyka budynkowa
• Procesy pakowania i obsługa magazynowa

Wysoka odporność mechaniczna oraz stabilna praca w szerokim zakresie temperatur czynią tłumik przepięć BI 11mm niezawodnym rozwiązaniem dla profesjonalnych instalatorów i serwisantów.
