24...240 V DC

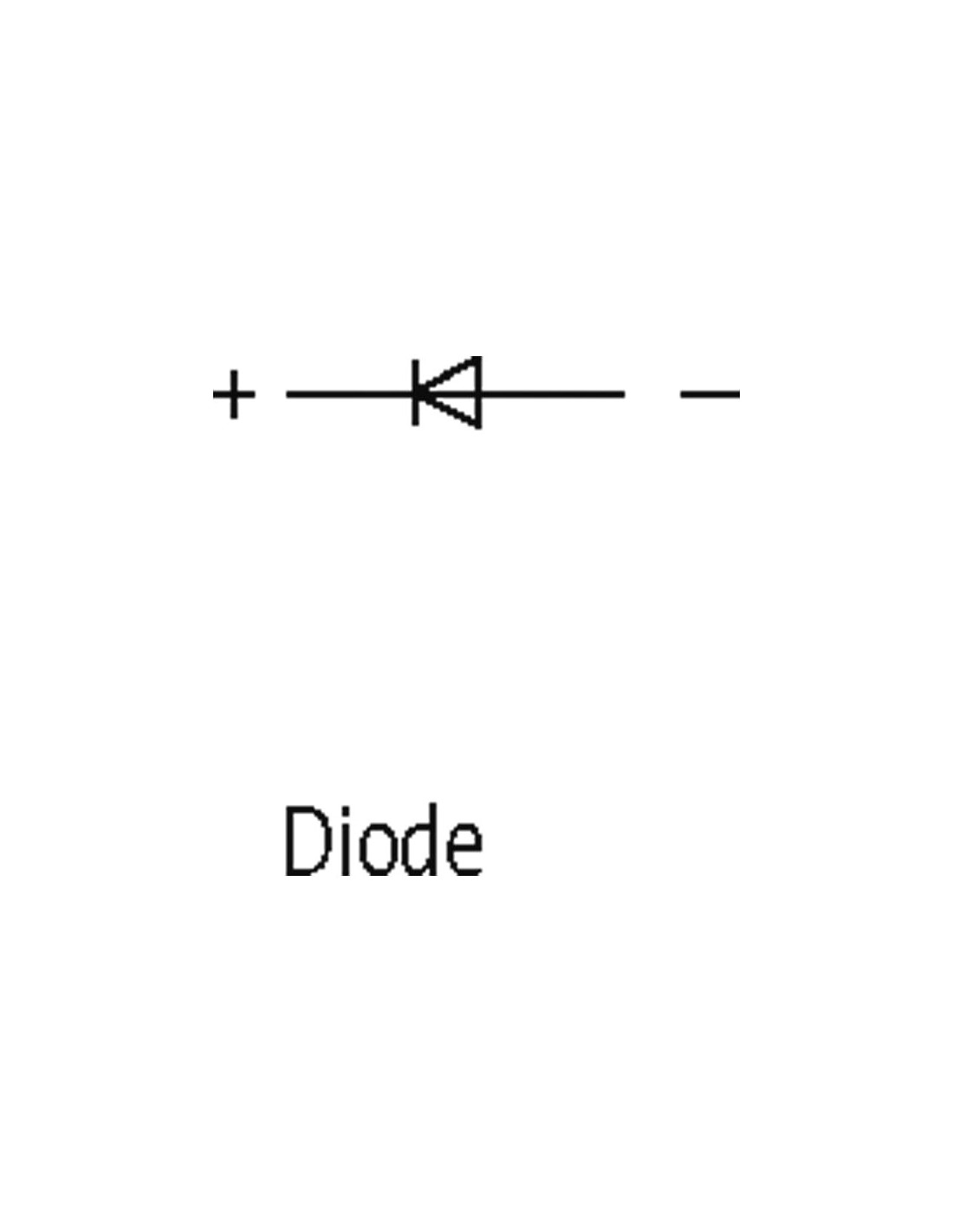

Dioda
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 RT 20.15/16/17/18 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 250 V |
Instalowanie | Podłączanie
| Connection information | Zestyk wtykowy |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 46,4 mm |
| Szerokość | 28 mm |
| Głębokość | 8,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Tłumik przepięć do stycznika Siemens z diodą 12–250V DC – kod 2000-68500-1100000
Tłumik przepięć do styczników Siemens to niezawodny element ochronny, przeznaczony do zabezpieczania obwodów prądu stałego w zakresie napięć od 12 do 250 V DC. Urządzenie wyposażone jest w diodę tłumiącą, która skutecznie chroni układy sterowania i elementy elektroniczne przed niepożądanymi impulsami przepięciowymi, generowanymi przez cewki styczników.
Zastosowanie tłumika przepięć do styczników Siemens – ochrona elektroniki

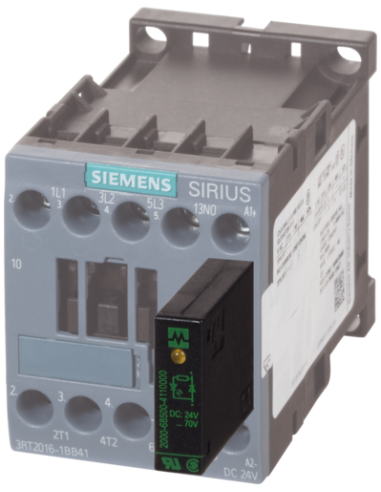

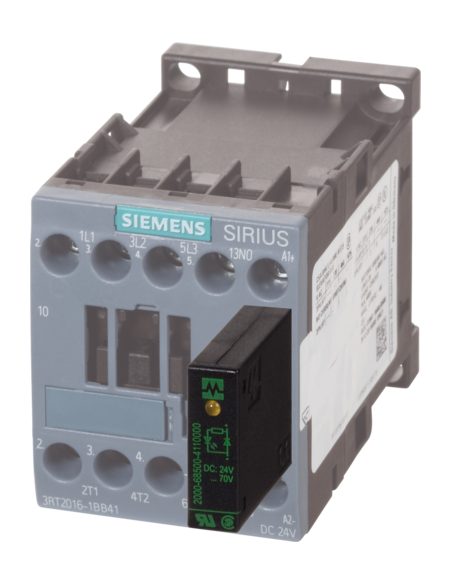

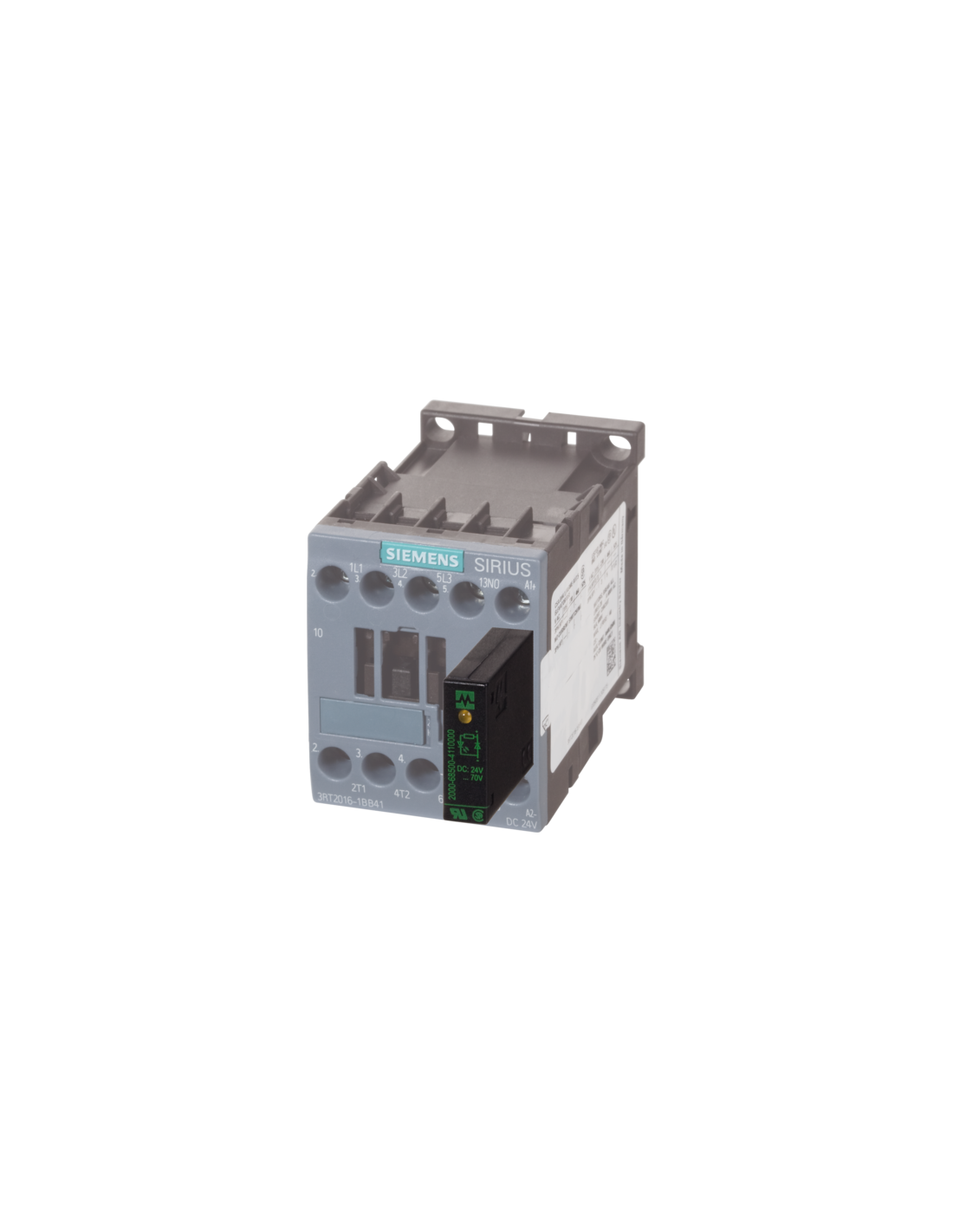

Akcesorium to jest dedykowane do współpracy ze stycznikami Siemens z serii 3RT, szczególnie z modelami 3RT 20.15/16/17/18. Znajduje szerokie zastosowanie w:
- Automatyce przemysłowej
- Systemach sterowania silnikami
- Układach zasilania prądem stałym
- Panele sterownicze oraz rozdzielnice elektryczne
Produkt przeznaczony jest do instalacji w miejscach, gdzie istnieje ryzyko powstawania niebezpiecznych przepięć, mogących uszkodzić wrażliwe komponenty elektroniczne, sterowniki PLC, przekaźniki czy panele operatorskie.
Najważniejsze zalety tłumika przepięć z diodą do styczników Siemens
- Efektywne tłumienie przepięć indukcyjnych dzięki wbudowanej diodzie
- Szeroki zakres napięć pracy – od 12 do 250 V DC, co zapewnia wszechstronność oraz elastyczność zastosowań
- Wysoka odporność na ogień – klasa V-0 według UL94
- Wykonanie z trwałego, trudno palnego tworzywa sztucznego

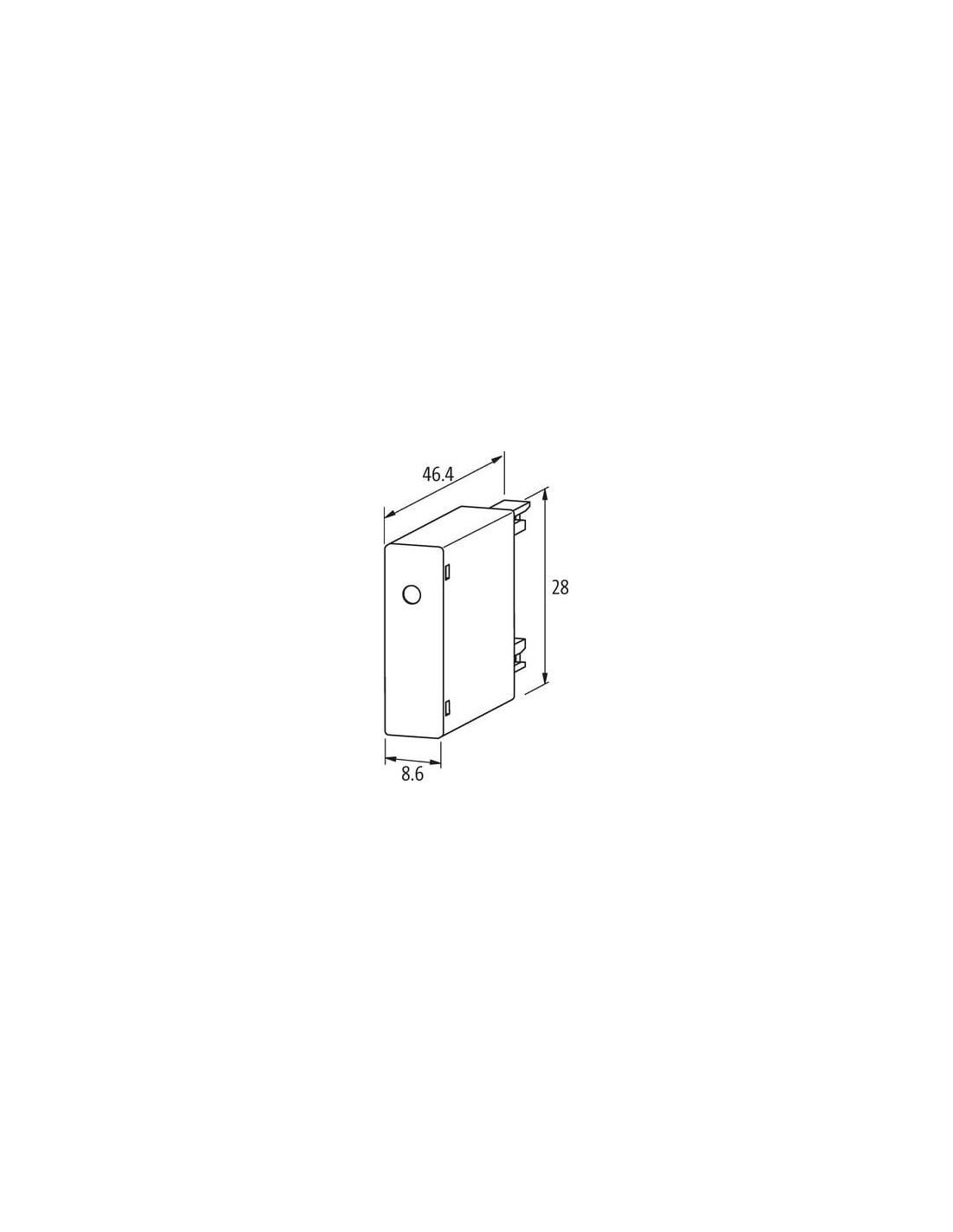

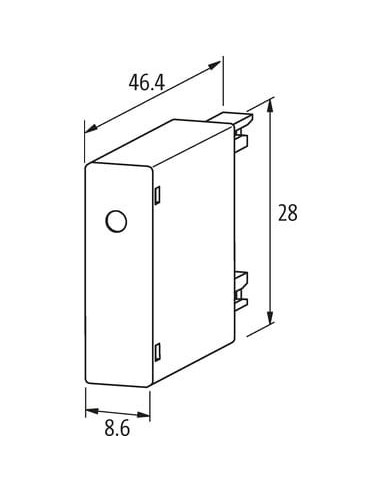

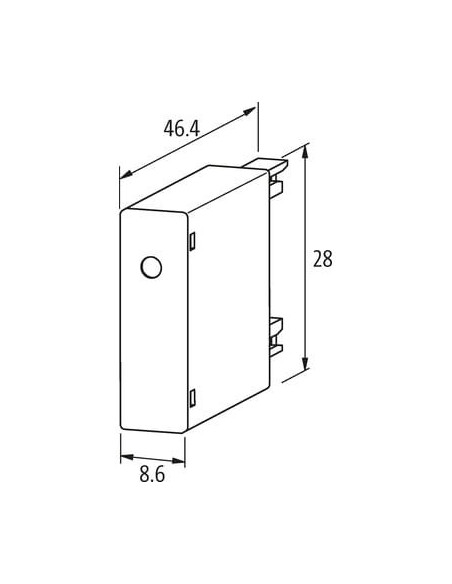

- Kompaktowe wymiary: 46,4 mm x 28 mm x 8,6 mm, umożliwiające łatwą instalację bezpośrednio na styczniku
- Bezpośrednie połączenie poprzez zestyk wtykowy, co minimalizuje czas montażu
- Praca w szerokim zakresie temperatur: od –20°C do +70°C
Możliwości wykorzystania tłumika przepięć do styczników DC
Tłumik przepięć Siemens z diodą to element, który zwiększa bezpieczeństwo oraz niezawodność pracy instalacji elektrycznych i automatyki. Zastosowanie go w obwodach sterujących styczników DC pozwala skutecznie zabezpieczyć układy przed uszkodzeniami spowodowanymi przepięciami indukcyjnymi, co zwiększa żywotność oraz stabilność działania systemów. To rozwiązanie jest dedykowane do wymagających zastosowań przemysłowych, w których liczy się trwałość, skuteczność ochrony oraz łatwość montażu.
