Dostępny
24 V DC

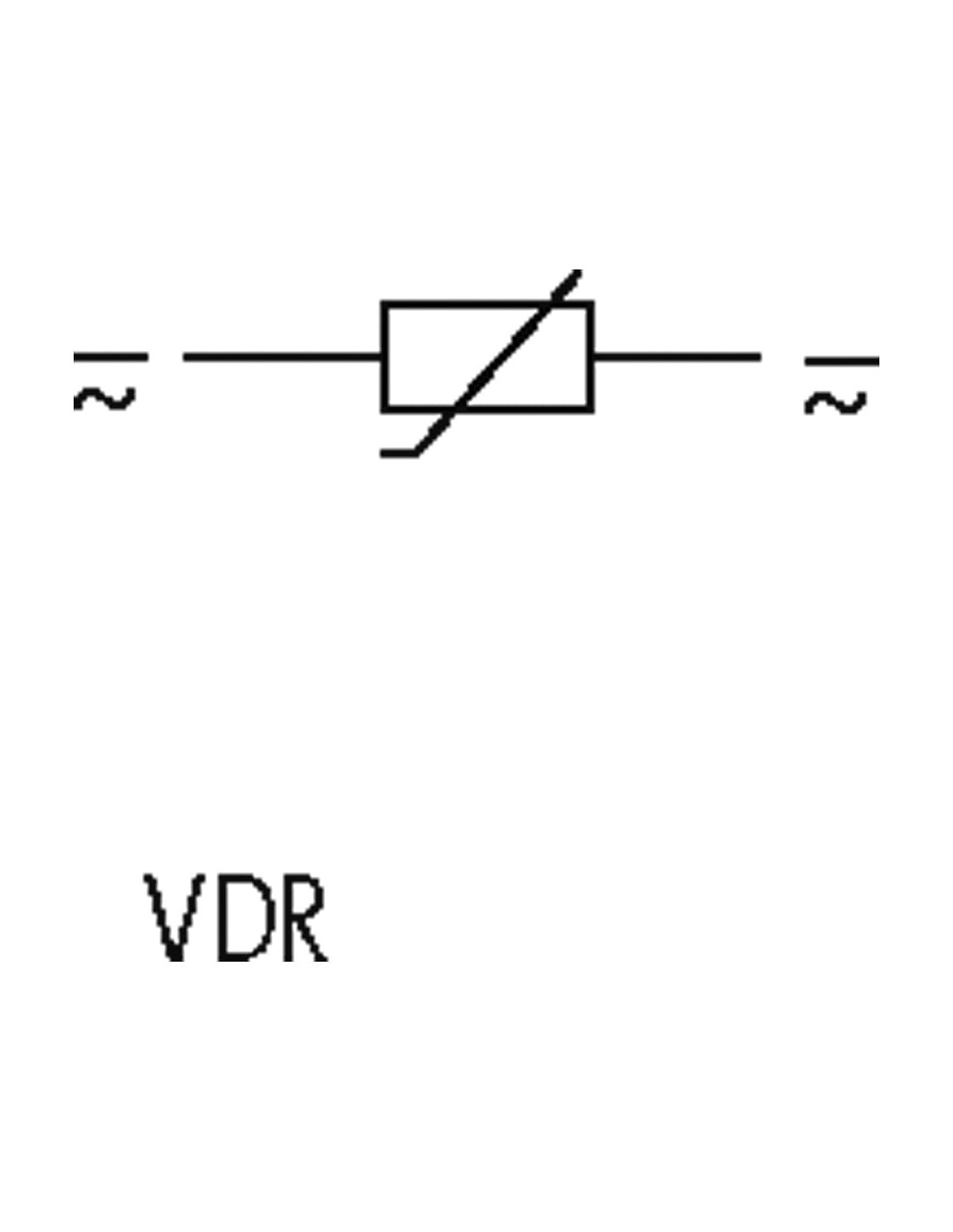

VDR
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | uniwersalny |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
| Moc trzymania maks. | 50 W |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 0 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC min. | 0 V |
| Napięcie wejściowe DC maks. | 30 V |
Instalowanie | Podłączanie
| Connection information | samozabezpieczająca widełkowa końcówka kablowa |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 30 mm |
| Szerokość | 20 mm |
| Głębokość | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

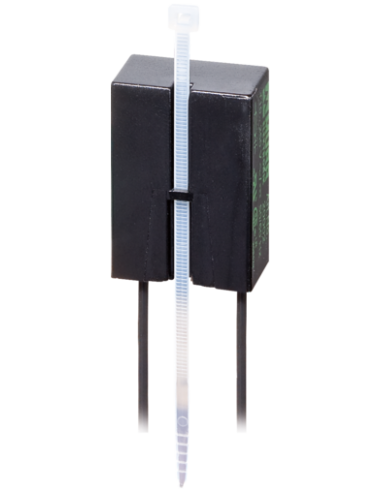

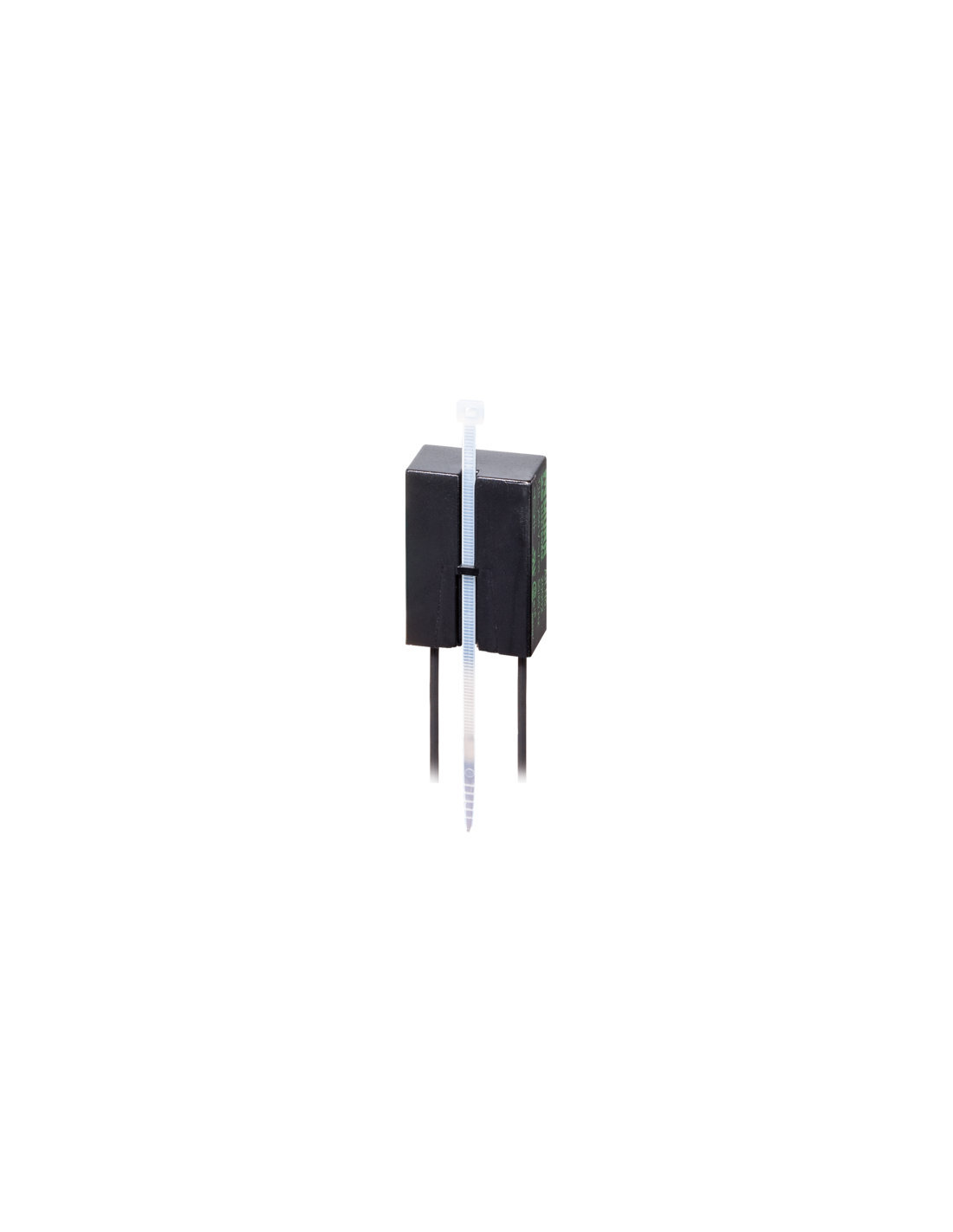

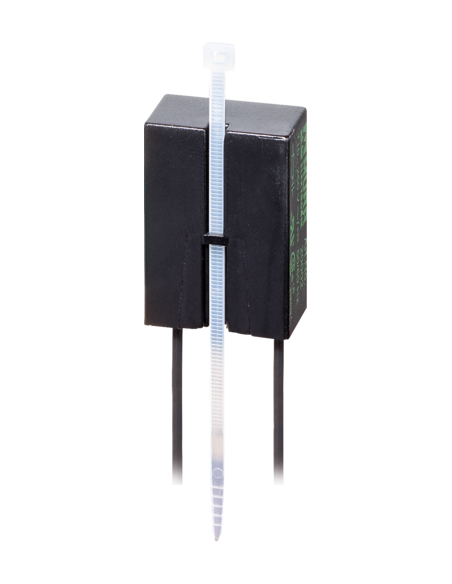

Tłumik przepięć do stycznika AEG 24V DC – warystor VDR, kod 26180
Tłumik przepięć do stycznika AEG to zaawansowane urządzenie ochronne, przeznaczone do zwiększenia niezawodności i żywotności systemów elektrycznych opartych na stycznikach. Model o kodzie produktu 26180 został wyposażony w warystor (VDR), który zapewnia skuteczną ochronę przed przepięciami w obwodach prądu stałego o napięciu 24 V DC.
Zastosowanie tłumika przepięć – ochrona styczników i układów sterowania
Tłumik przepięć został specjalnie zaprojektowany do montażu przy stycznikach, gdzie głównym zagrożeniem są skoki napięcia powstające podczas załączania i rozłączania obwodów. Zastosowanie tego typu urządzenia pozwala zminimalizować ryzyko uszkodzeń cewki sterującej, elementów półprzewodnikowych oraz wydłuża żywotność aparatury sterowniczej.
- Ochrona cewek styczników – pochłania groźne przepięcia pojawiające się w momencie odłączania zasilania cewki.
- Poprawa niezawodności pracy systemu – istotne w rozbudowanych szafach sterowniczych oraz automatyce przemysłowej.
- Bezproblemowa adaptacja – pasuje do szerokiej gamy styczników dzięki uniwersalnym końcówkom kablowym.
- Bardzo dobra stabilność temperaturowa – praca w zakresie od -20°C do +70°C pozwala na zastosowanie w różnych warunkach środowiskowych.
Budowa tłumika przepięć 24 V DC – wygodny montaż i solidna konstrukcja

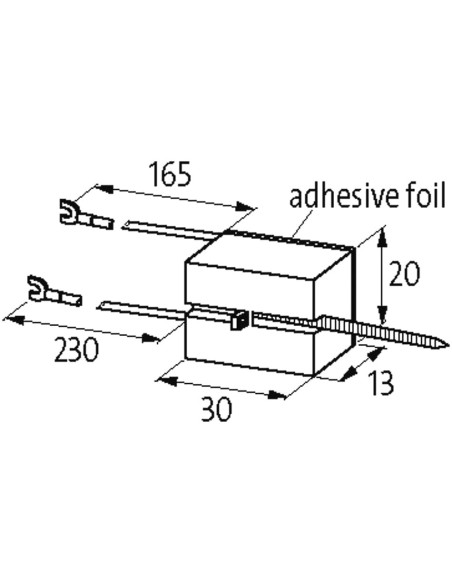

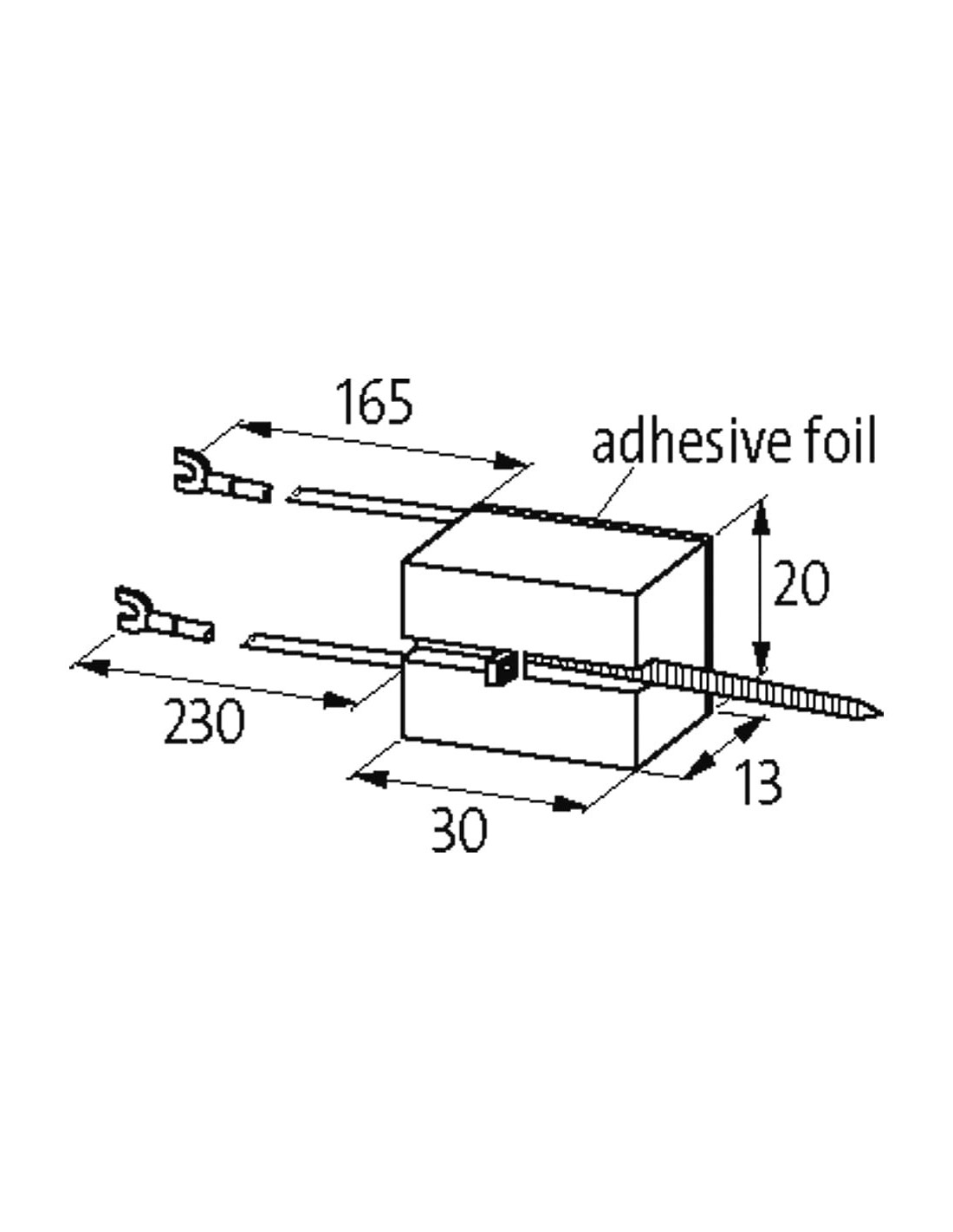

Obudowa tłumika została wykonana z wysokiej klasy tworzywa sztucznego o klasie palności UL94 V-0, gwarantującym podwyższoną trudnopalność i bezpieczeństwo użytkowania. Kompaktowe wymiary (30 × 20 × 13 mm) oraz długie przewody przyłączeniowe umożliwiają łatwy montaż nawet w trudno dostępnych miejscach wewnątrz szafy sterowniczej. Dodatkowym udogodnieniem jest opaska zaciskowa oraz taśma samoprzylepna, umożliwiająca szybkie i estetyczne mocowanie.
Główne zalety tłumika przepięć AEG – 26180
- Uniwersalność zastosowania – dedykowany do różnych typów styczników, możliwość zamówienia innych wariantów napięciowych.
- Maksymalna moc trzymania 50W – skuteczna ochrona przed dużymi przepięciami.
- Łatwa instalacja poprzez samozabezpieczającą końcówkę kablową.
- Wysoki poziom bezpieczeństwa – trudnopalna obudowa, wysoka jakość wykonania.
Typowe branże i zastosowania tłumików przepięć do stycznika
Tłumiki przepięć 24 V DC znajdują zastosowanie przede wszystkim w automatyce przemysłowej, szafach sterowniczych maszyn produkcyjnych, systemach HVAC, instalacjach budynkowych, a także w rozdzielnicach elektrycznych i urządzeniach laboratoryjnych. Produkt sprawdza się wszędzie tam, gdzie kluczowa jest ochrona przed skutkami przepięć oraz zapewnienie długiej żywotności i niezawodności podzespołów elektrycznych.
