Dostępny
3× 575 V AC
VDR
Do montażu na zatrzask na szynie DIN niezbędny jest adapter zatrzaskowy nr art. 20900
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 10 ... 400 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,35 mm² |
Instalowanie | Podłączanie
| Connection information | Einzellitzen mit selbstsicherndem Gabelkabelschuh M4 |
| Długość skrętek pojedynczych | 230 mm |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 43 mm |
| Szerokość | 40 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

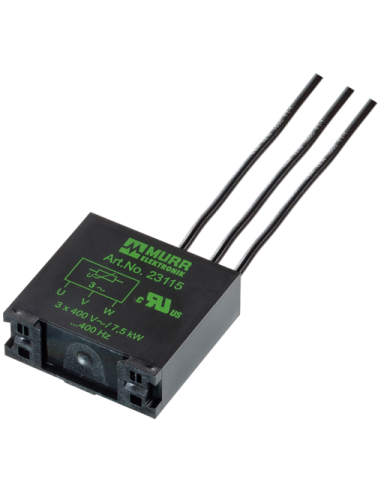

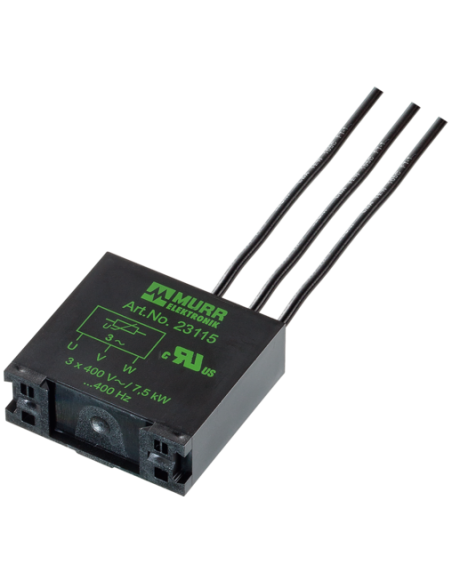

Tłumik przepięć do silnika 3-fazowego 575V AC – ochrona silników elektrycznych
Tłumik przepięć do silnika o napięciu 3 × 575 V AC to specjalistyczny moduł zabezpieczający, zaprojektowany w celu efektywnej ochrony silników trójfazowych przed niepożądanymi przepięciami i zakłóceniami występującymi w sieciach zasilających. Tłumiki przepięć są kluczowe w przemyśle, automatyce oraz wszędzie tam, gdzie wymagana jest bezawaryjna praca urządzeń elektrycznych.
Główne zalety stosowania tłumika przepięć 236091
- Wysokie napięcie robocze – obsługa napięcia do 575 V AC, co pozwala na zastosowanie w zaawansowanych układach napędowych i instalacjach przemysłowych.
- Uniwersalność montażu – montaż na szynie DIN (TH35, zgodnie z EN 60715) przy użyciu opcjonalnego adaptera, co umożliwia łatwą integrację z rozdzielnicami i szafami sterowniczymi.
- Ochrona przed przepięciami – zastosowany element VDR chroni uzwojenia silnika przed skutkami przepięć i zakłóceń o częstotliwości od 10 do 400 Hz.
- Odporność mechaniczna i termiczna – obudowa z trudnopalnego tworzywa sztucznego (V-0 wg UL94) oraz zalewana konstrukcja gwarantują trwałość i bezpieczeństwo pracy w szerokim zakresie temperatur od -20°C do +60°C.
- Bezproblemowe podłączenie – przewody zakończone samoblokującą końcówką widełkową M4 zapewniają szybki i pewny montaż.
Zastosowanie tłumika przepięć do silników
Tłumik przepięć do silnika znajduje zastosowanie w układach napędowych wykorzystywanych w przemyśle spożywczym, chemicznym, maszynowym, transportowym oraz w systemach wentylacji i klimatyzacji. Urządzenie zabezpiecza silniki trójfazowe przed przepięciami mogącymi powodować ich uszkodzenie, co wydatnie wpływa na wydłużenie żywotności napędów oraz ograniczenie przestojów produkcyjnych.
Uwaga: Modułów RC nie należy stosować z przemiennikami częstotliwości. W przypadku zapotrzebowania na tłumiki do innych napięć, częstotliwości lub mocy silnika, dostępne są warianty na zamówienie.
Budowa i specyfikacja tłumika przeciwzakłóceniowego

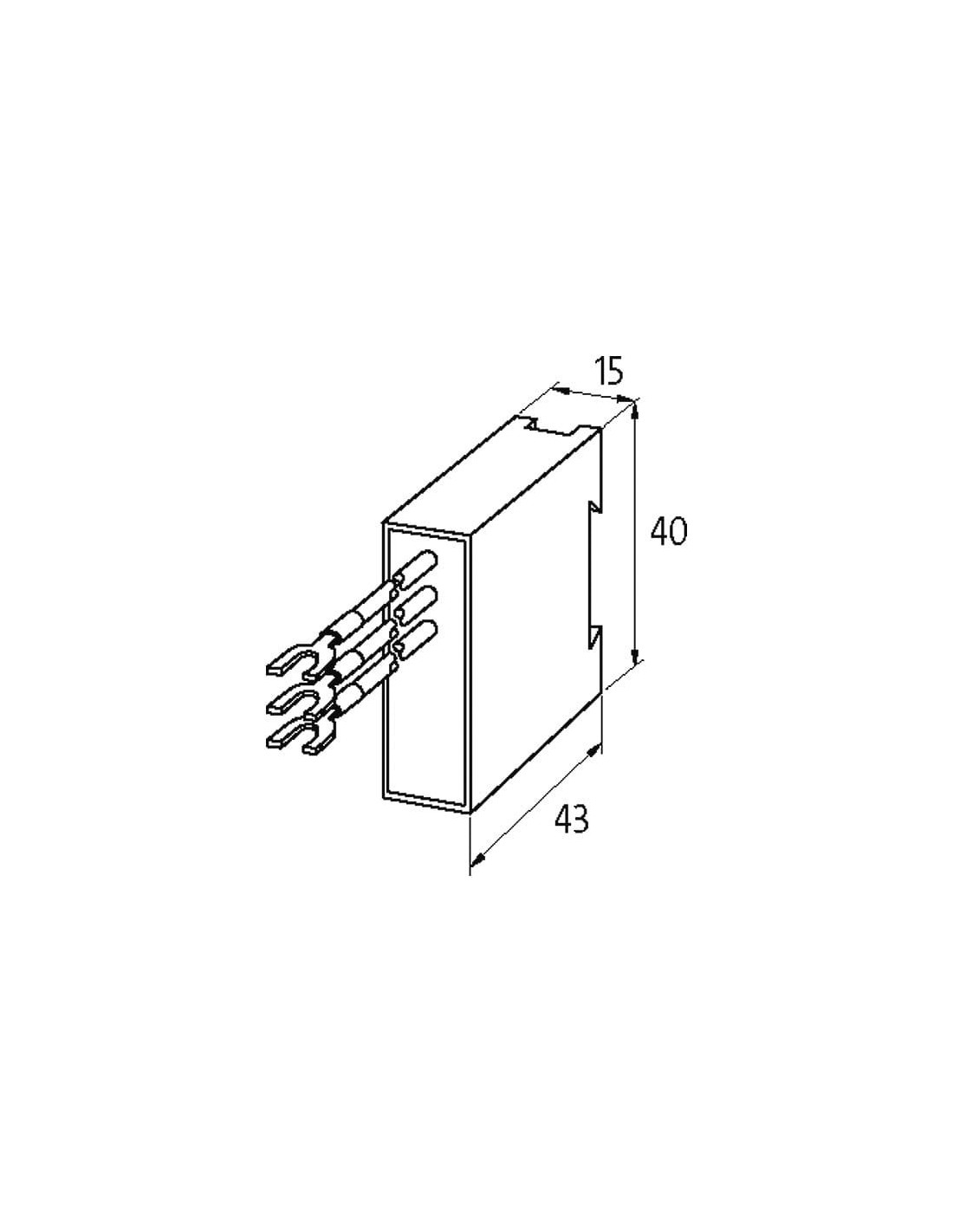

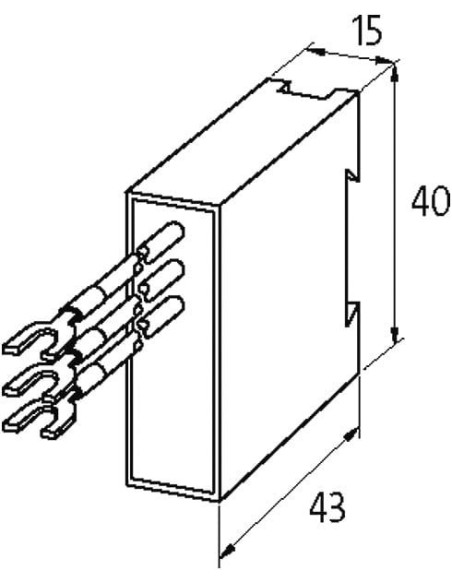

- Kompaktowe wymiary: 43 mm (wysokość) × 40 mm (szerokość) × 15 mm (głębokość), co ułatwia instalację nawet w ograniczonej przestrzeni rozdzielnicy.
- Przewody przyłączeniowe: długość 230 mm, minimalny przekrój 0,35 mm², co zapewnia swobodę podczas podłączania.
- Materiał wykonania: Obudowa z wysokiej klasy tworzywa sztucznego, masa zalewowa dwukomponentowa – gwarantujące pewność działania nawet w trudnych warunkach.
Certyfikaty i bezpieczeństwo
Tłumik przepięć do silnika spełnia rygorystyczne normy bezpieczeństwa oraz posiada uznane certyfikaty jakości, co zapewnia niezawodność eksploatacji w środowiskach przemysłowych. Trudnopalność zastosowanych materiałów dodatkowo potwierdza wysoką klasę ochrony urządzenia oraz bezpieczeństwo instalacji.
Tłumik przepięć do silników 3-fazowych to sprawdzony sposób na zabezpieczenie układów napędowych przed skutkami gwałtownych zmian napięcia i przeciążeń występujących w sieciach zasilających.
