Dostępny
3× 575 V AC
VDR
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 100 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |
| Wysokość | 25 mm |
| Szerokość | 25 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

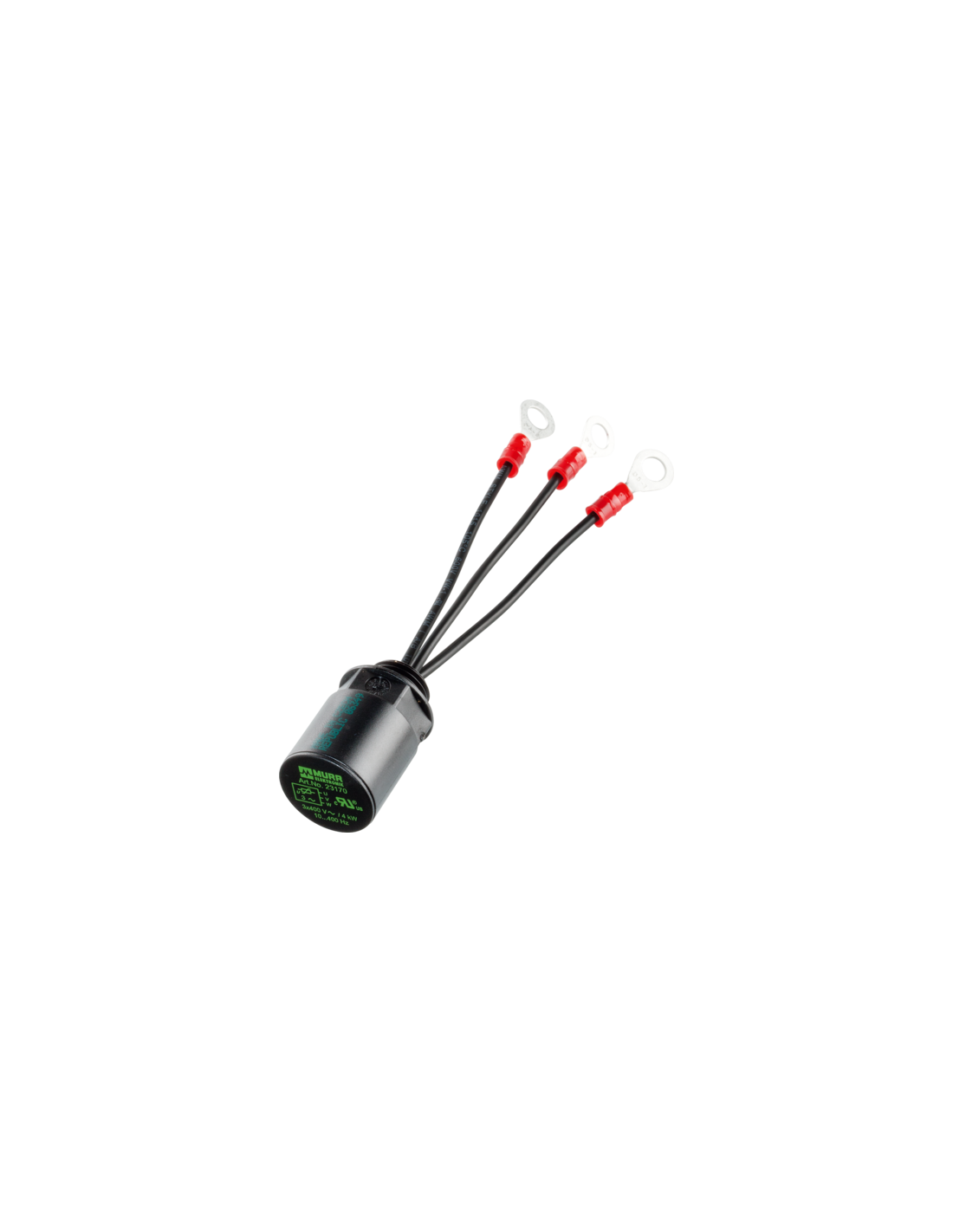

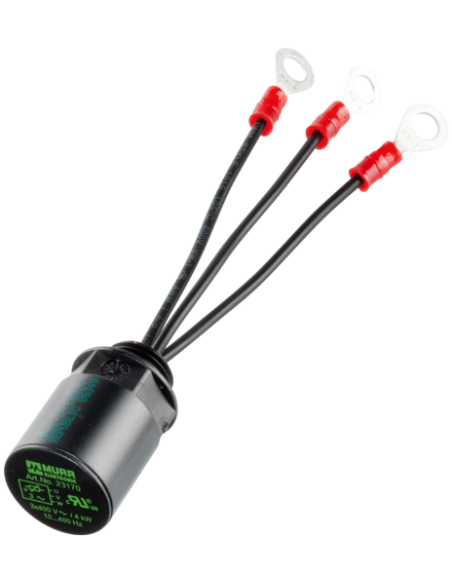

Tłumik przepięć do silnika – warrystor 3x575VAC/4kW (kod: 23172)
Tłumik przepięć do silnika o napięciu 3x575 V AC to niezawodny element ochrony układów elektrycznych oraz silników trójfazowych przed skutkami przepięć i zakłóceń. Wyposażony w warrystor (VDR), zapewnia skuteczną ochronę przed skokami napięcia, które mogą prowadzić do awarii sprzętu oraz kosztownych przestojów.
Wysoka wydajność tłumienia przepięć w silnikach trójfazowych
Produkt dedykowany jest do ochrony trójfazowych silników elektrycznych o mocy do 4 kW, pracujących na napięciu 575 V AC. Zastosowanie tłumika gwarantuje:
- Ochronę uzwojeń silnika przed uszkodzeniami wywołanymi przez przepięcia oraz wyładowania atmosferyczne.
- Redukcję zakłóceń elektromagnetycznych, powstałych w trakcie pracy urządzenia.
- Poprawę żywotności i niezawodności silników oraz automatyki przemysłowej.
Zastosowanie i montaż tłumika przepięć do silnika
Tłumik przepięć przeznaczony jest szczególnie do instalacji w przemysłowych układach napędowych, maszynach automatyki oraz wszędzie tam, gdzie istotnym kryterium jest niezakłócone działanie silnika i ochrona infrastruktury przed przepięciami. Zaleca się montaż w skrzynkach zaciskowych silnika (Motorklemmkasten), co umożliwia szybkie i bezpośrednie podłączenie.

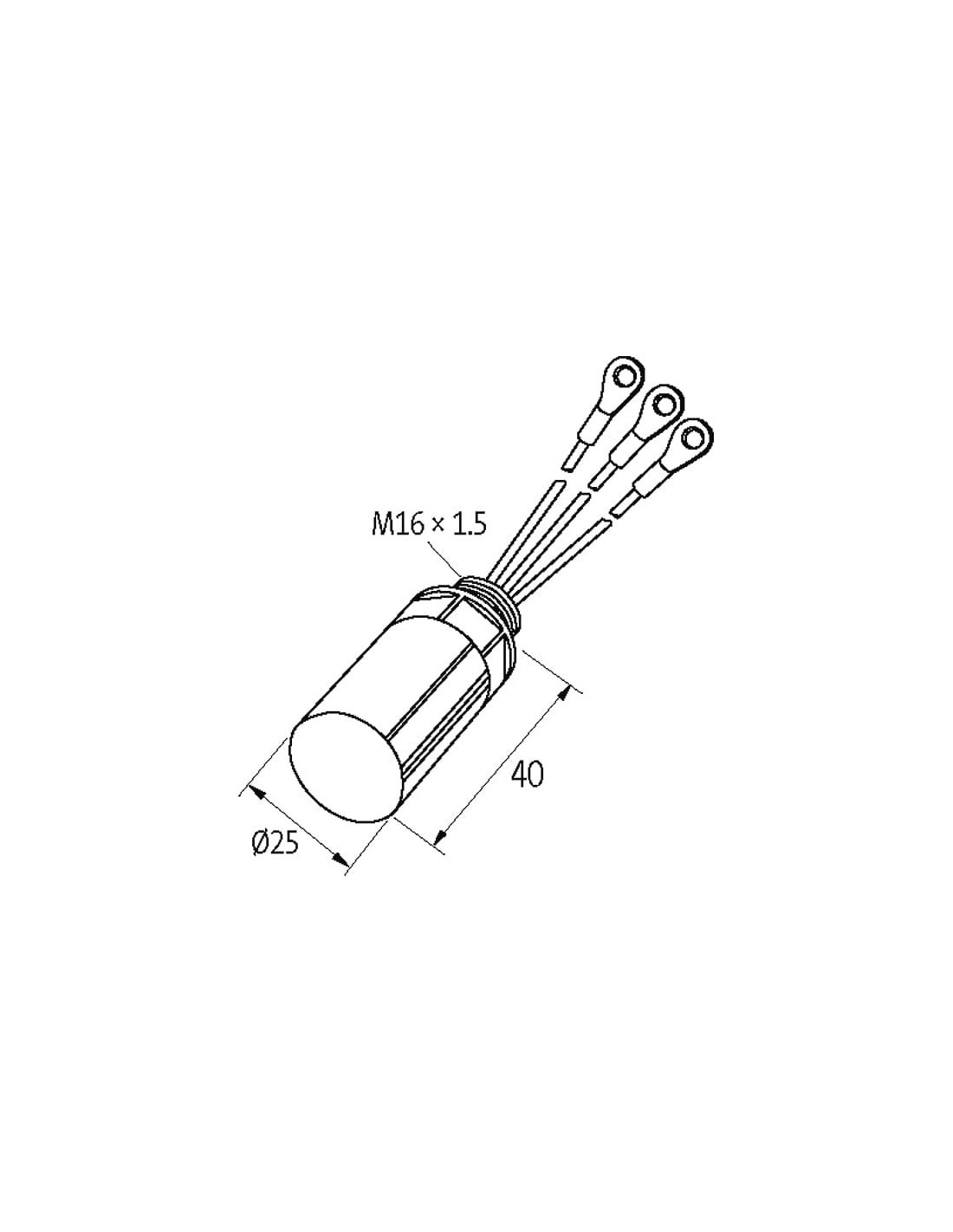

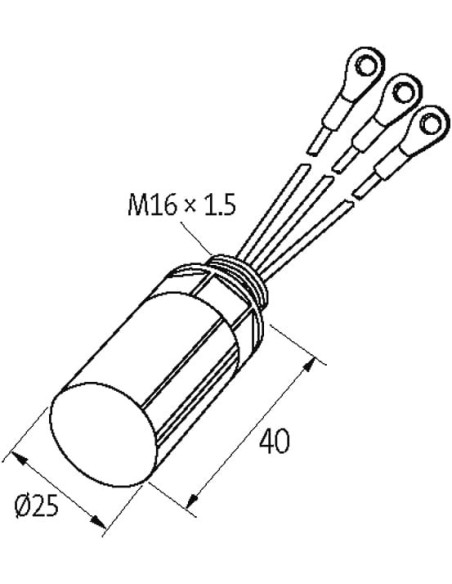

- Prosty montaż dzięki kompaktowym wymiarom: 25x25x40 mm oraz gwintowi M16 x 1.5.
- Skrętki pojedyncze z końcówką kablową pierścieniową M6 ułatwiają instalację.
- Obudowa z tworzywa trudnopalnego (klasa V-0 wg UL94) oraz zalewanie 2-komponentową masą gwarantują trwałość i odporność mechaniczną.
Bezpieczeństwo i odporność w wymagających warunkach
Tłumik przepięć 3x575VAC/4kW cechuje się wysoką odpornością na warunki środowiskowe – zapewnia skuteczną ochronę w szerokim zakresie temperatur: od -20°C do +60°C. Konstrukcja gwarantuje bezpieczną eksploatację nawet w trudnych warunkach przemysłowych.
Typowe zastosowania tłumika przepięć (VDR)
Typowe zastosowania obejmują:
- Układy zasilania silników przemysłowych.
- Maszyny produkcyjne i automatykę przemysłową.
- Wentylatory, pompy, sprężarki oraz inne urządzenia napędzane silnikami trójfazowymi.
- Sytuacje wymagające ochrony przed stanami nieustalonymi oraz zjawiskami przejściowymi.
Produkt nie jest przeznaczony do stosowania z przemiennikami częstotliwości (falownikami). Dla silników o innych napięciach, częstotliwościach i mocach dostępne są odpowiednie moduły na zamówienie.
