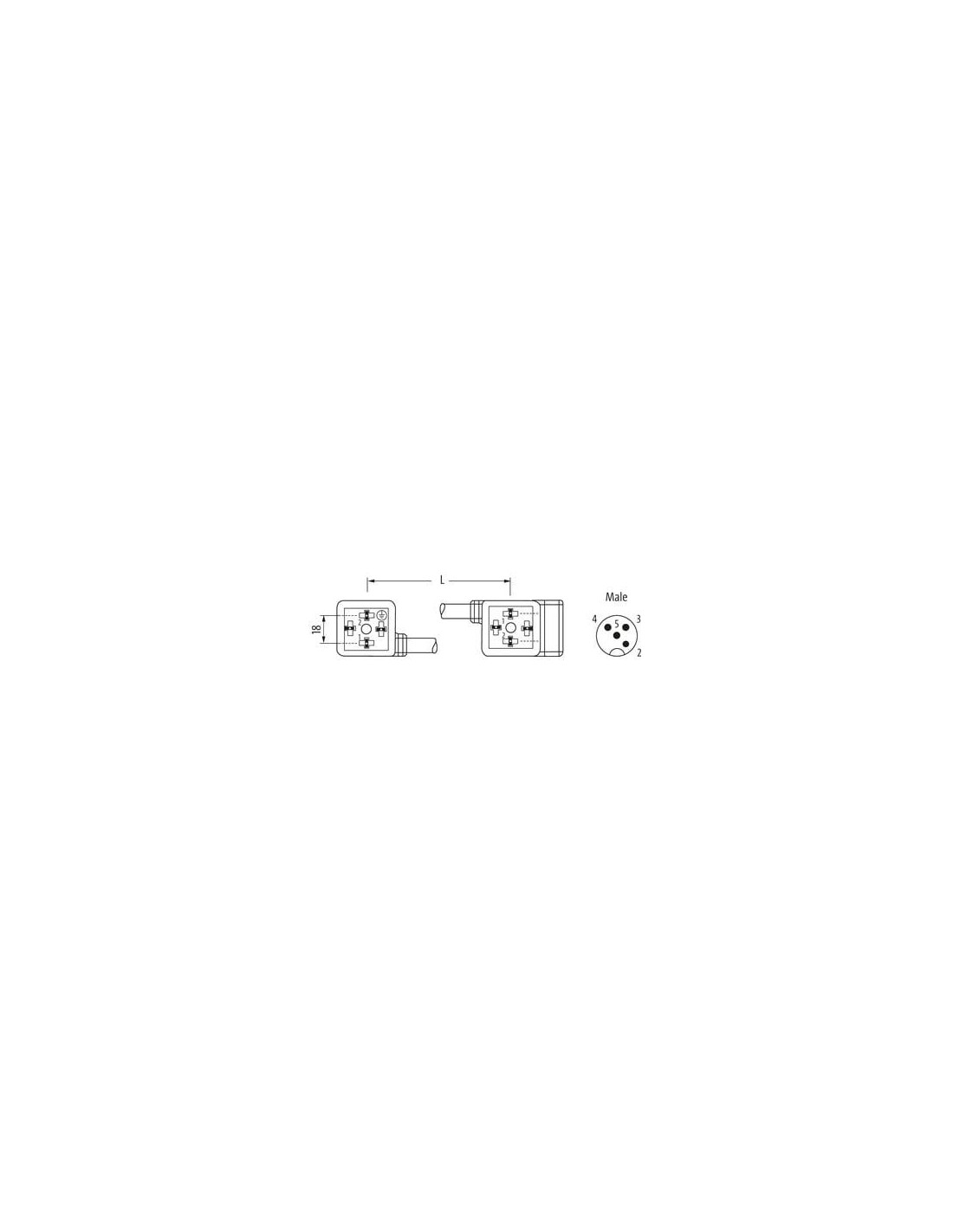

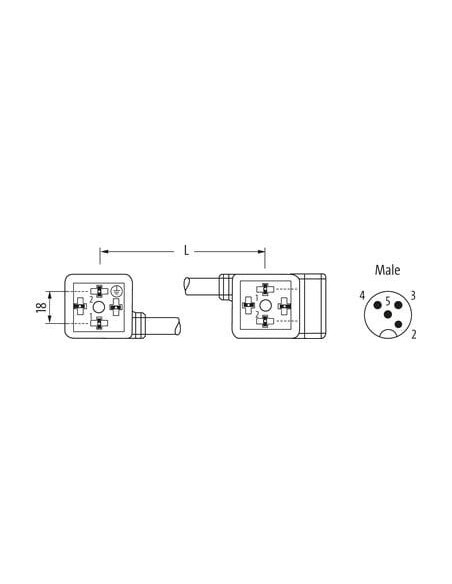

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

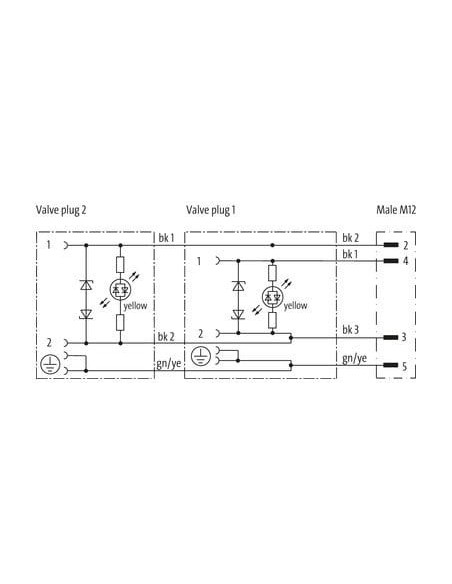

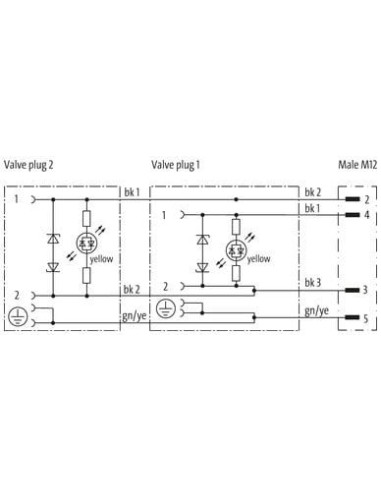

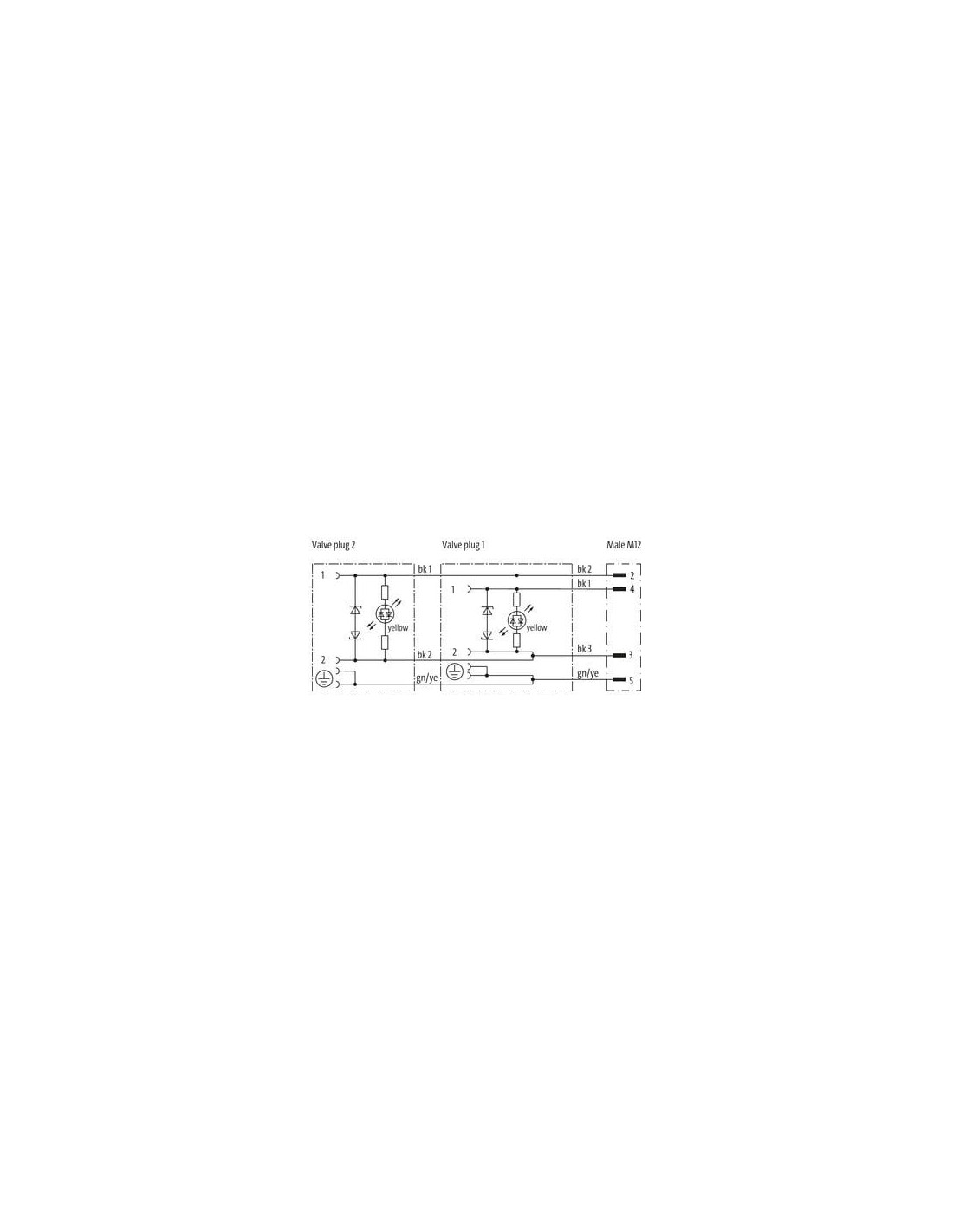

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
PE zmostkowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Kabel rozdzielaczy M12 męski 0° z szybkozłączami – idealny wybór do automatyki przemysłowej
Kabel rozdzielaczy M12 męski 0° + kabel rozdzielający MSUD format A 18 mm to rozwiązanie dedykowane profesjonalnym zastosowaniom w automatyce przemysłowej, szczególnie tam, gdzie wymagane jest niezawodne zasilanie oraz szybkie podłączanie elektrozaworów lub innych urządzeń z interfejsem M12. Oznaczenie produktu: 7000-41611-6270150.
Charakterystyka i budowa kabla M12 męski 0° + złącza MSUD

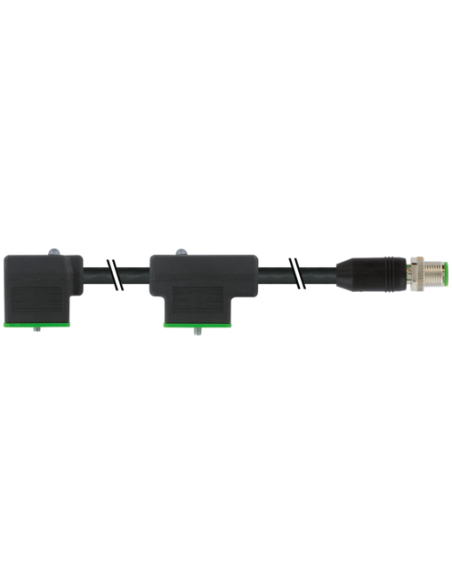

Zestaw składa się z przemysłowego kabla o długości 1,5 metra z dwoma złączami zaworowymi (format A, szerokość 18 mm) oraz złączem M12 5-pinowym męskim. Wtyczki zaworowe posiadają wbudowaną diody sygnalizacyjnej LED (kolor żółty) oraz układ zabezpieczający, zapewniając podgląd stanu działania każdego toru.
- Napięcie pracy: 24V AC/DC
- Maksymalny prąd na styk: 4 A
- Podwyższona odporność na czynniki chemiczne i oleje dzięki obudowie z tworzywa sztucznego
- Szybka i wygodna instalacja, nawet przy ograniczonej przestrzeni
- Kabel z płaszczem PUR gwarantuje trwałość i elastyczność
Zastosowania przewodu rozdzielczego M12 + MSUD
Produkt ten dedykowany jest do połączeń zaworów elektromagnetycznych, czujników oraz elementów wykonawczych w maszynach, liniach produkcyjnych i zautomatyzowanych instalacjach przemysłowych. Zastosowanie rozdzielacza pozwala na integrację dwóch elementów wykonawczych (np. dwóch cewek zaworowych) do jednego portu systemu sterowania oraz wyprowadzenie sygnału przez niezawodne złącze M12.
Zalety przemysłowego kabla z gniazdem zaworowym formatu A i złączem M12
- Odporność na trudne warunki środowiskowe – zakres temperatur od -25°C do +85°C, odporność na oleje, UV i płomienie
- Bezpieczeństwo instalacji – przewidziana ochrona przed przepięciami oraz wizualna sygnalizacja LED
- Możliwość dostosowania długości kabla oraz wersji na zamówienie
- Uniwersalne oznaczenie przewodów ułatwiające wdrożenie w różnorodnych aplikacjach
- Łatwe mocowanie i odciążenie kabla dzięki zaleceniom instalacyjnym
Możliwości wykorzystania przewodu rozdzielczego M12 + MSUD
Kabel znajduje zastosowanie w sektorze automatyki przemysłowej, produkcji maszyn i urządzeń, systemach transportowych oraz w aplikacjach wymagających solidnego i bezpiecznego połączenia zaworów oraz siłowników. Idealny do rozdzielania sygnałów i zasilania na stanowiskach montażowych oraz w rozdzielniach i szafach sterujących.
Wykorzystanie kabel rozdzielacz M12 męski + MSUD format A 18 mm to gwarancja niezawodnej pracy systemu automatyki, skrócenia czasu podłączenia oraz wygody konserwacji serwisowej.
