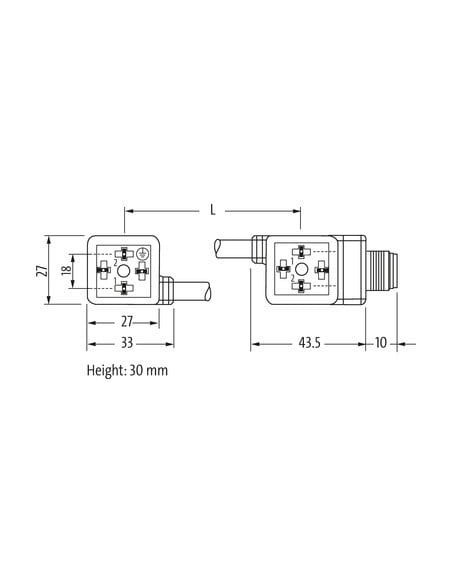

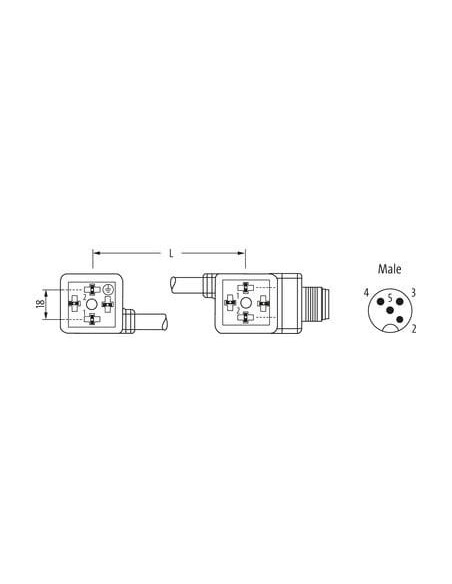

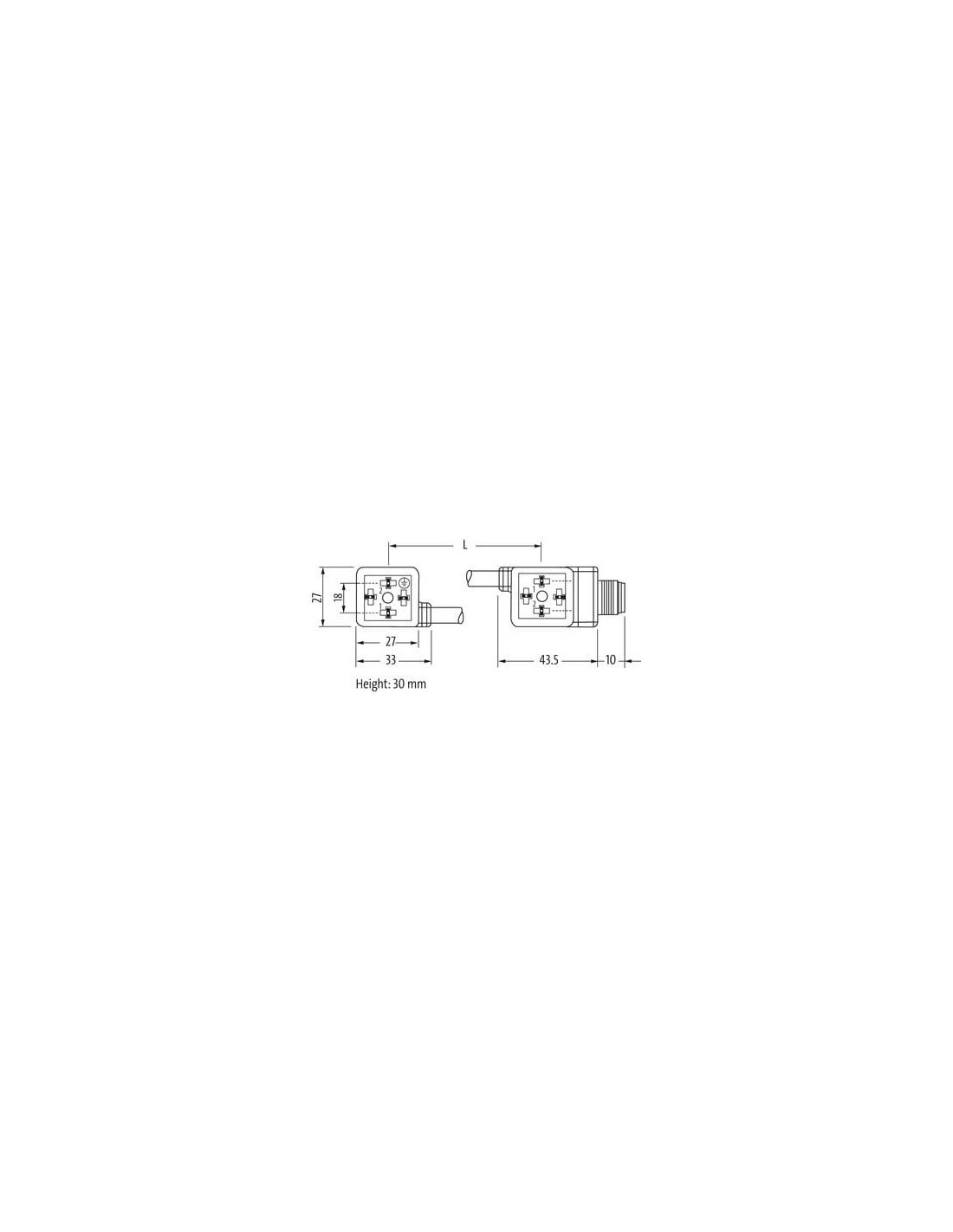

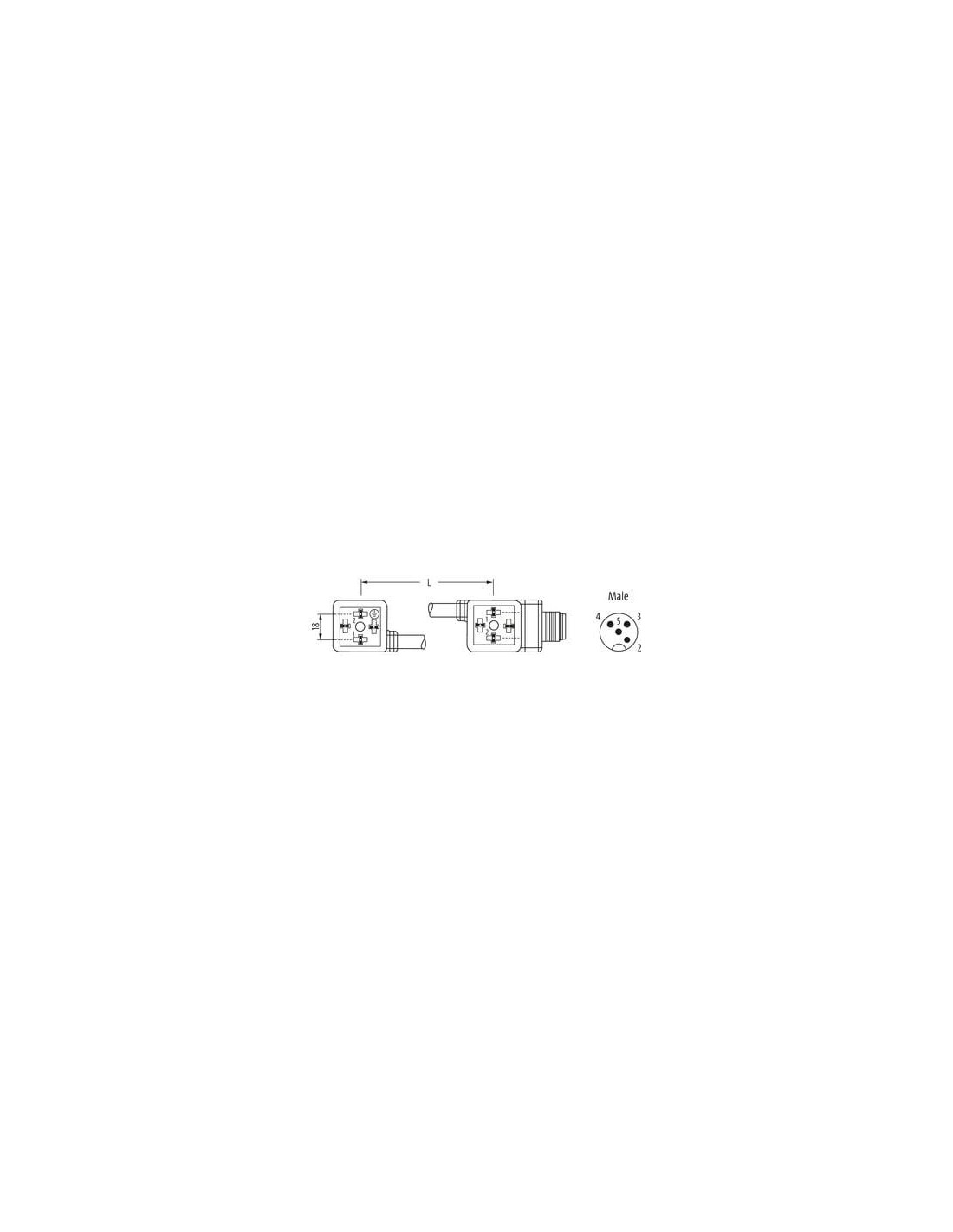

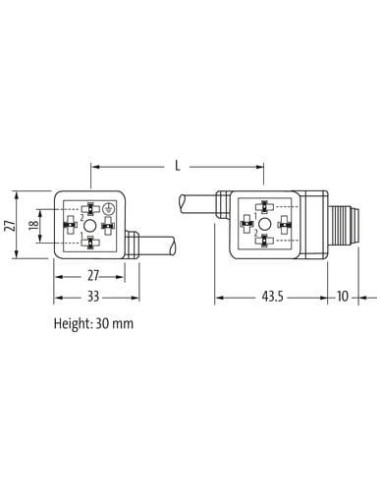

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

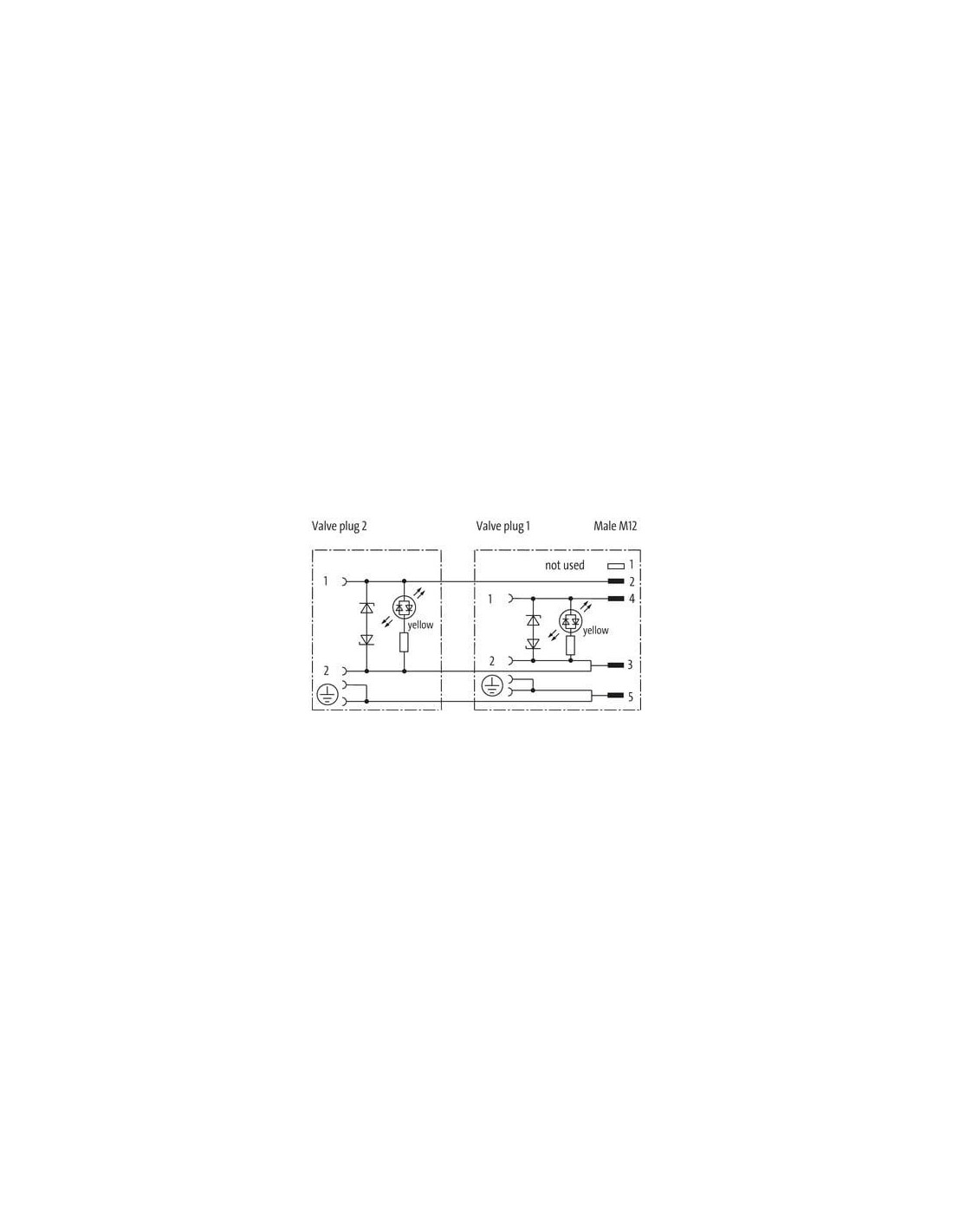

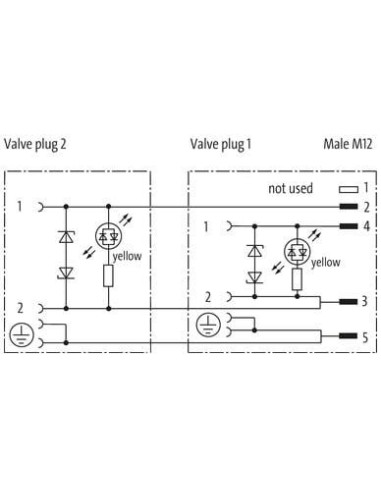

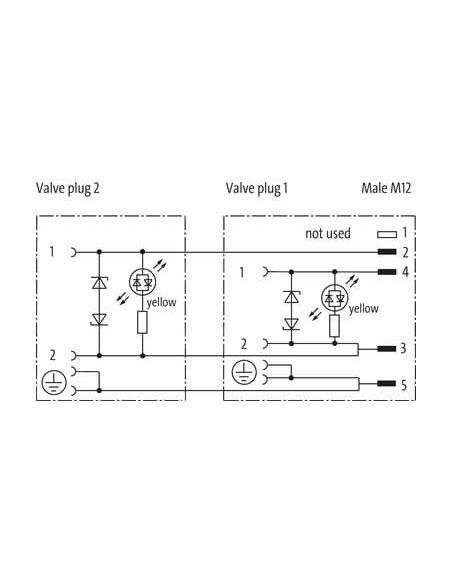

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

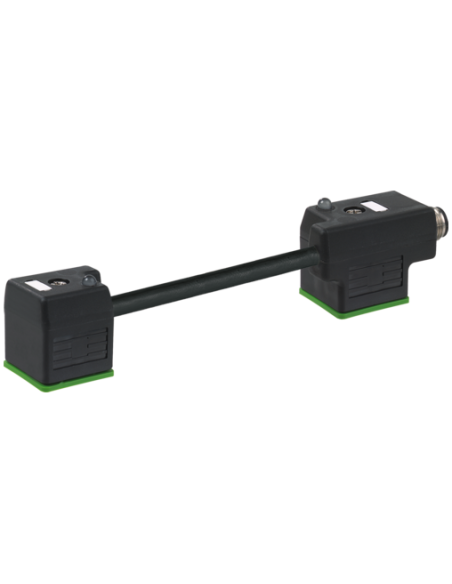

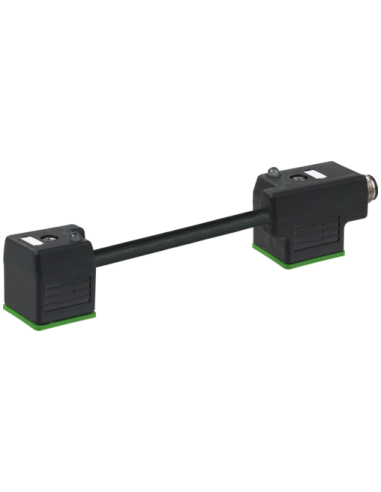

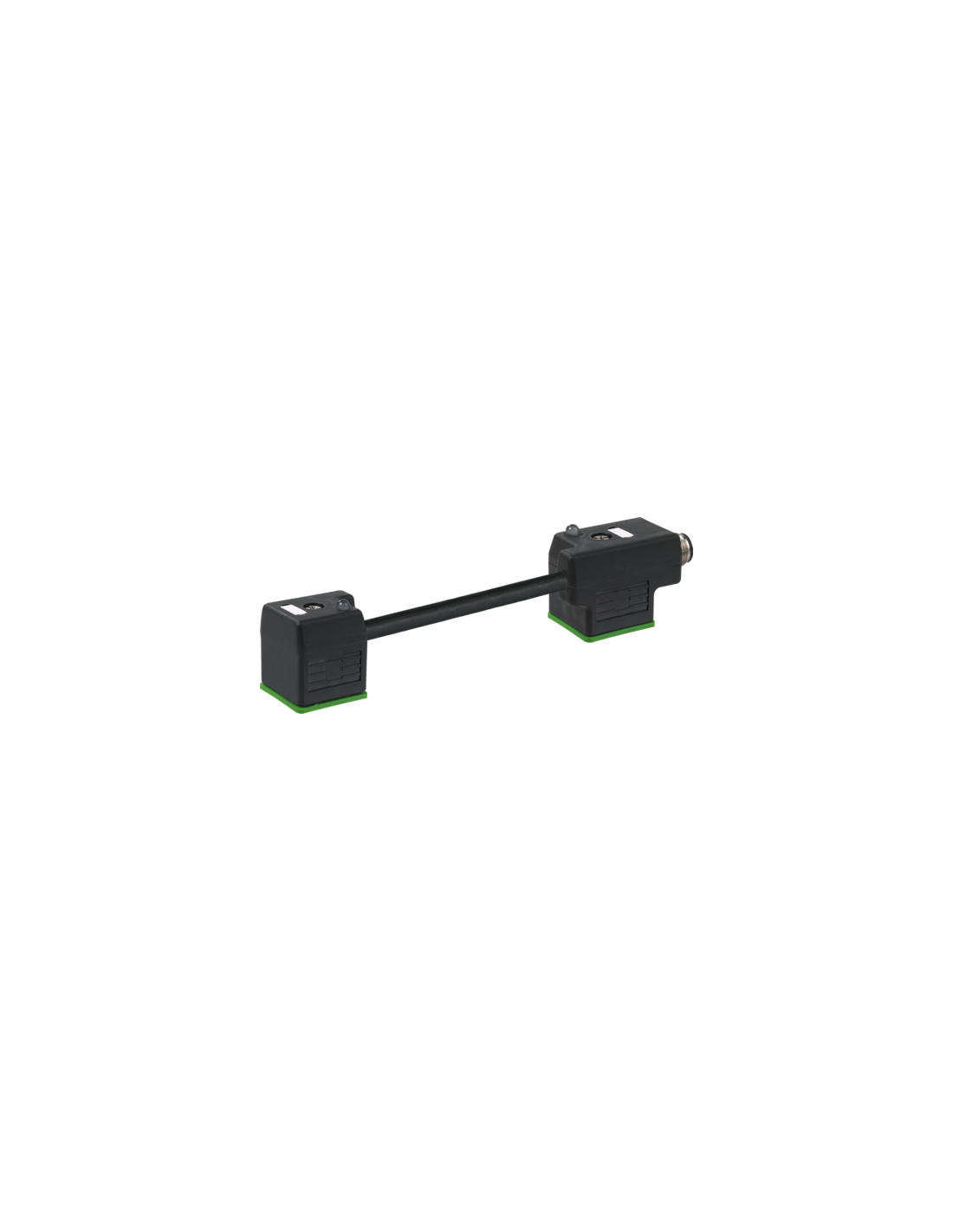

Mostek zaworowy MSUD typ A 18 mm z wyjściem M12 męskim – profesjonalne rozwiązania połączeniowe
Mostek zaworowy MSUD typ A 18 mm, wyjście M12 męskie (kod produktu: 7000-41601-6260000) to wysokiej jakości komponent przeznaczony do niezawodnej pracy w systemach sterowania pneumatycznego i hydraulicznego. Produkt został zaprojektowany z myślą o integracji z nowoczesnymi instalacjami automatyki przemysłowej, zapewniając szybkie i bezpieczne łączenie elektrozaworów.
Budowa i zastosowanie mostka zaworowego typu A 18 mm
Mostek zaworowy MSUD typ A charakteryzuje się kompaktową konstrukcją z obudową o wymiarach 18 mm, co umożliwia wygodny montaż nawet w ograniczonych przestrzeniach technicznych. Standardowe przyłącze M12 w wersji męskiej zapewnia pewne, szybkie i trwałe połączenie z innymi elementami systemu sterowania.
Typowe zastosowania obejmują:
- Automatyka przemysłowa – podłączanie siłowników pneumatycznych i hydraulicznych
- Budowa maszyn – integracja z wyspami zaworowymi
- Systemy sterowania procesami – zastosowania wymagające niezawodnej sygnalizacji i szybkiej wymiany komponentów
- Instalacje, gdzie ważna jest odporność na warunki przemysłowe (oleje, smary, środowiska agresywne)
Kluczowe zalety i cechy produktu
- Solidna konstrukcja – obudowa z tworzywa sztucznego o wysokiej odporności chemicznej oraz na oleje
- Wysoki stopień ochrony IP67 – gwarancja bezpiecznej pracy w trudnych warunkach przemysłowych
- Przewód łączący o długości 200 mm – zapewniający elastyczność podczas instalacji
- Sygnalizacja LED – zintegrowana dioda LED (kolor żółty) umożliwia natychmiastową kontrolę stanu pracy zaworu
- Obwód zabezpieczający – ochrona elektryczna elementów instalacji
- Zakres zasilania: 24V AC/DC z szeroką tolerancją napięć
- Łatwy montaż – standard montażu: włożenie oraz dokręcenie, przyłącze od strony tylnej
Specjalistyczne możliwości i bezpieczeństwo użytkowania
Produkt został zaprojektowany z uwzględnieniem wysokiej niezawodności pracy w przemysłowych układach sterowania. Dzięki konstrukcji przewodu i zastosowaniu wytrzymałych materiałów możliwa jest praca w wymagających warunkach – zarówno w zakresie temperatur, jak i przy oddziaływaniu czynników chemicznych. Czytelna sygnalizacja LED oraz zastosowanie obwodów zabezpieczających skutecznie podnoszą poziom bezpieczeństwa eksploatacji.
Mostek zaworowy MSUD sprawdzi się doskonale w aplikacjach, gdzie wymagana jest wysoka precyzja, bezpieczeństwo oraz odporność na warunki środowiskowe. Wybór tego rozwiązania to gwarancja efektywności oraz łatwości instalacji w nowoczesnych liniach produkcyjnych.
