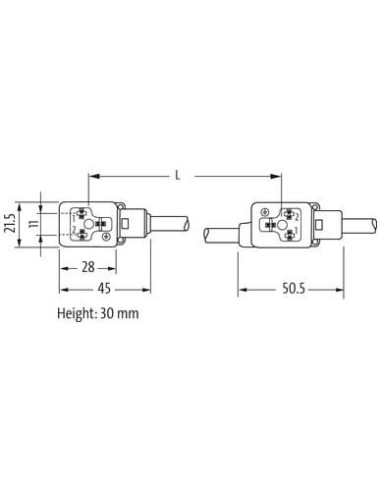

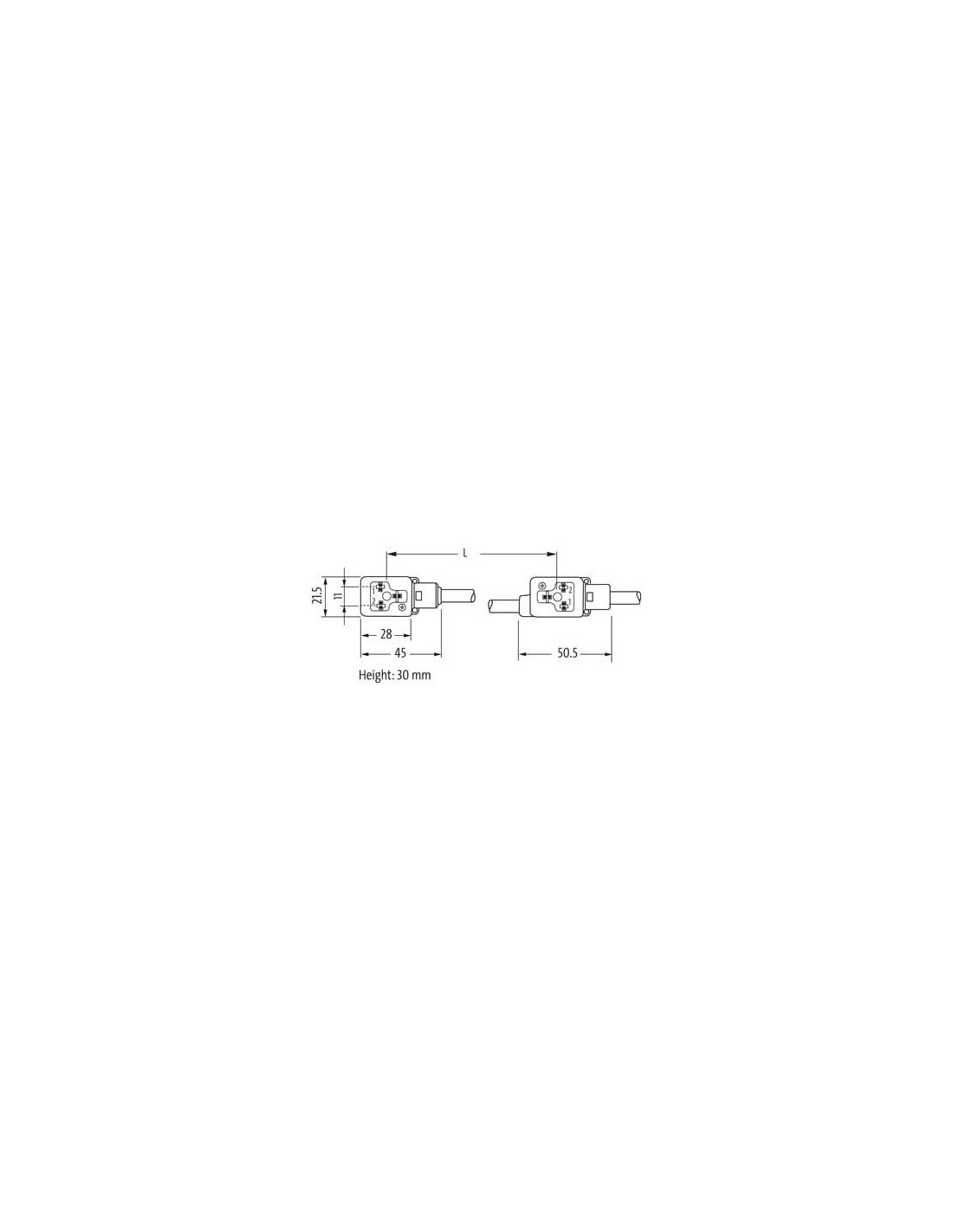

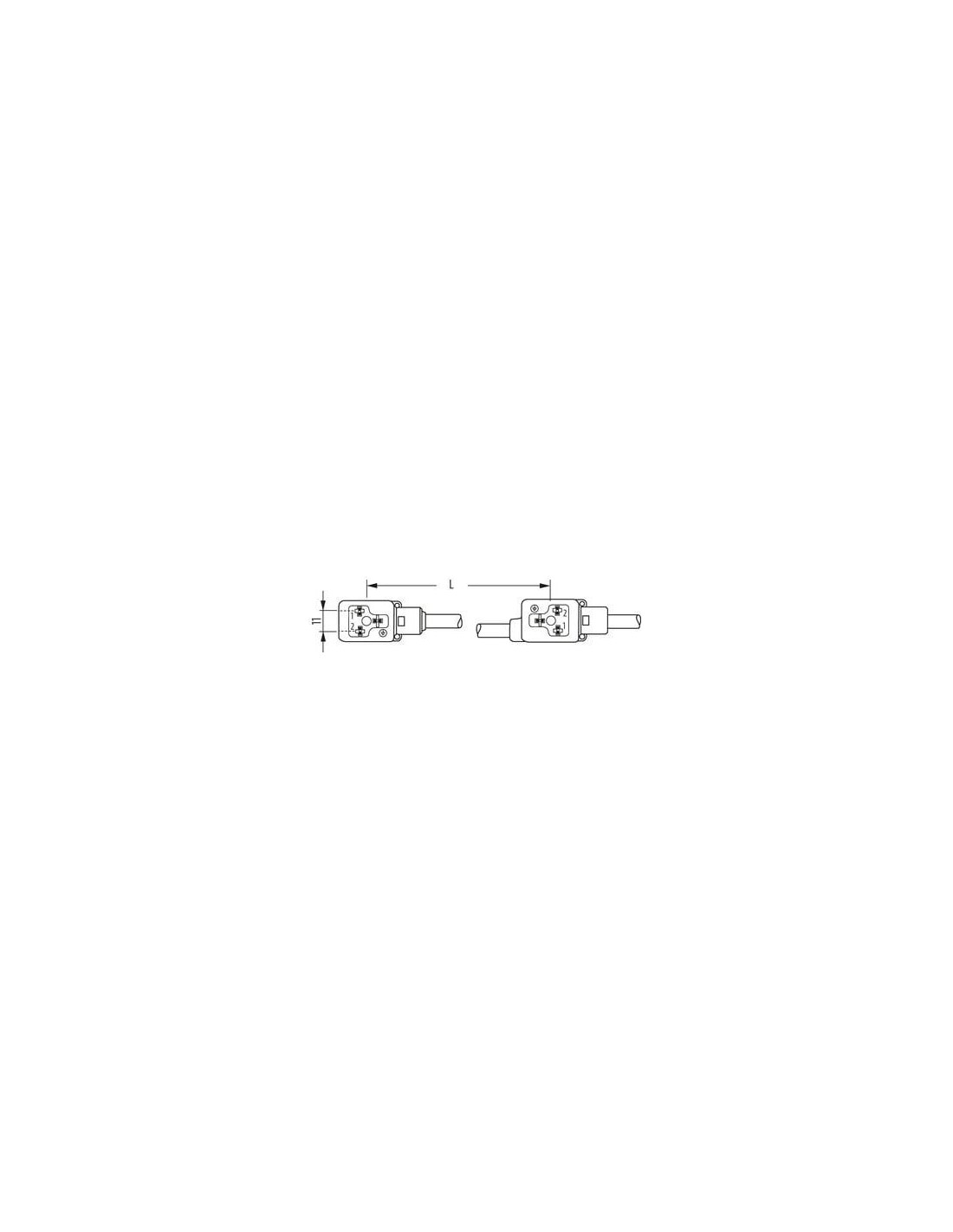

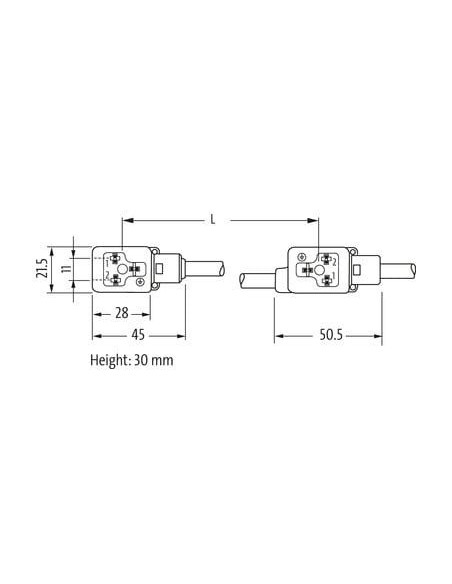

Typ BI (11 mm)
24 V AC ±20% / DC ±25%

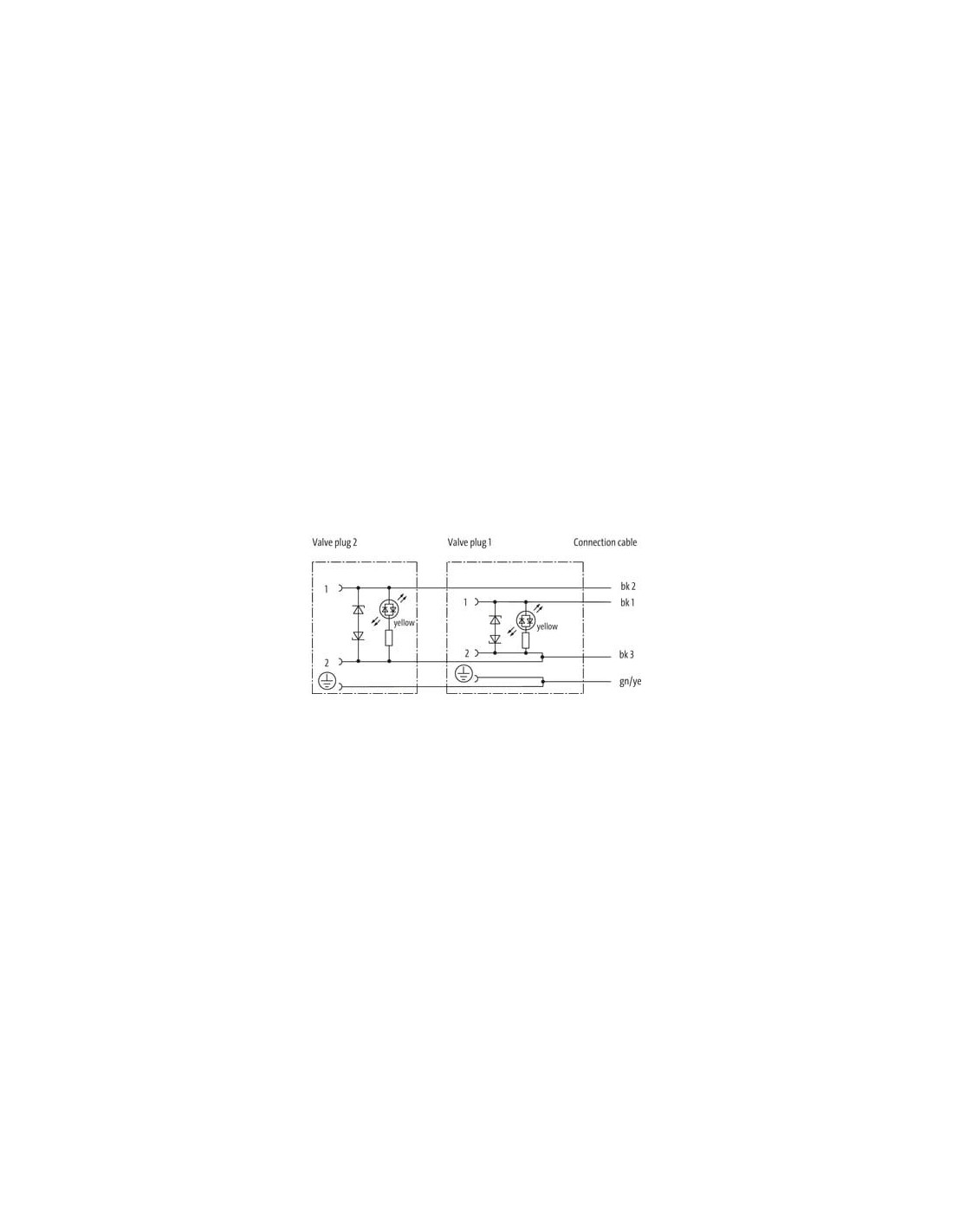

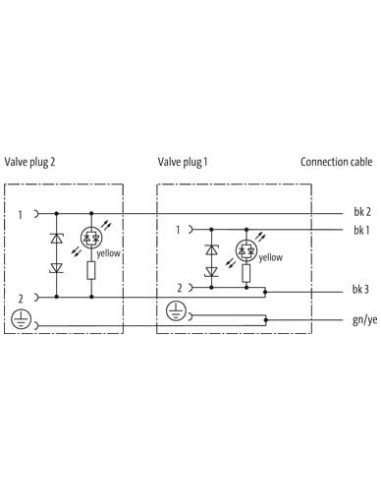

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 237 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

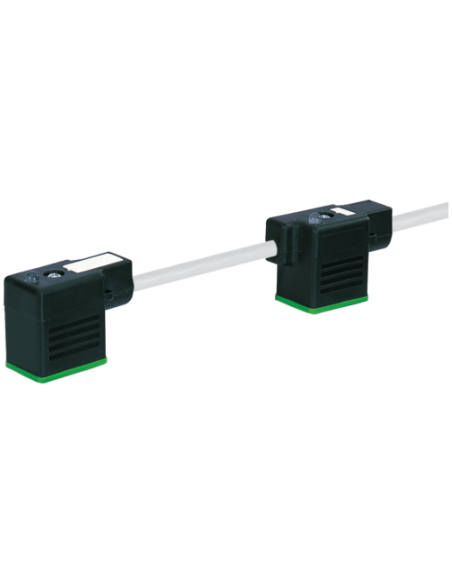

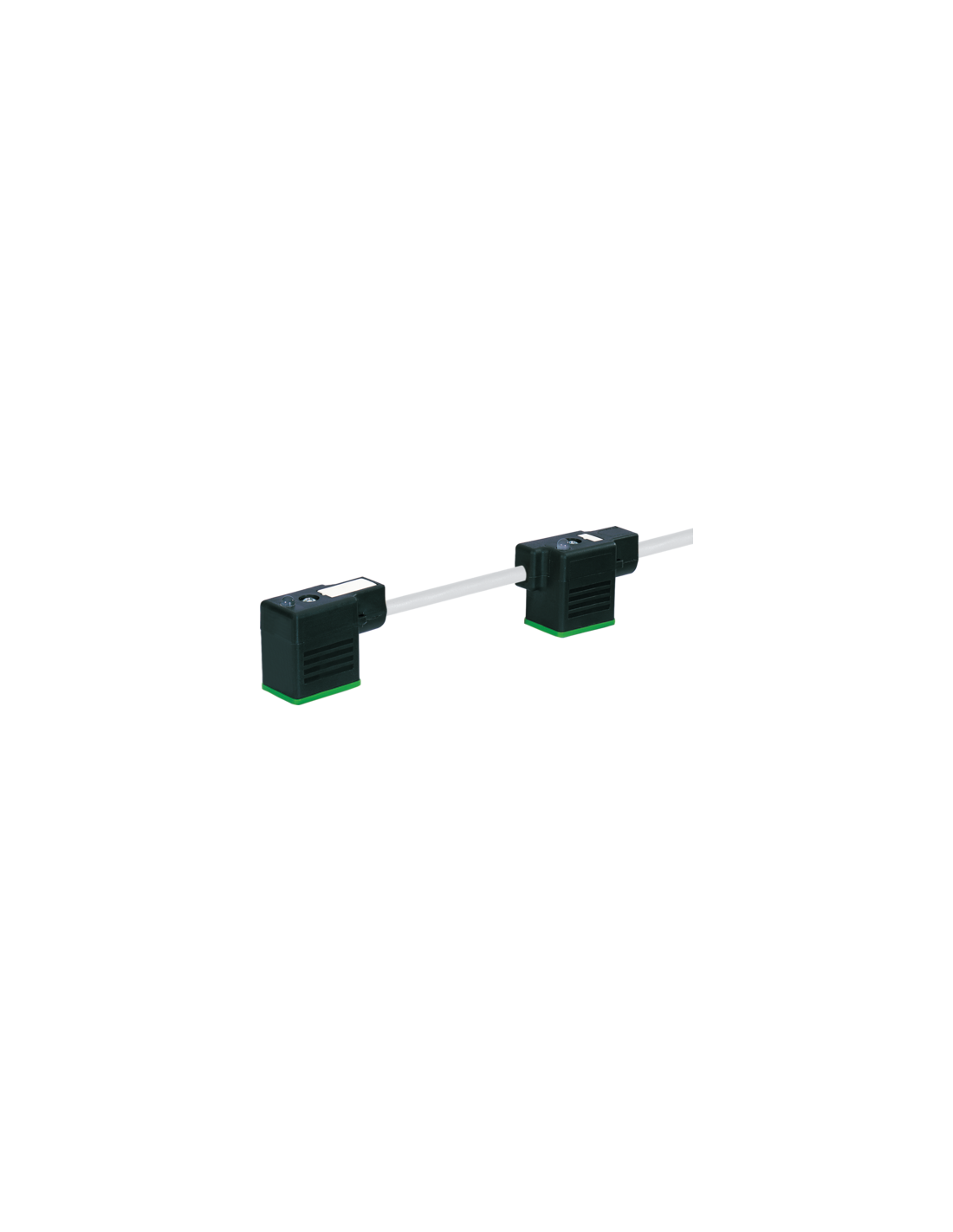

Zawór podwójny MSUD BI 11 mm na kabel 7000-58141-2370060 – precyzyjne i niezawodne złącze zaworowe
Zawór podwójny MSUD BI 11 mm z kablem to wysokiej jakości komponent dedykowany do profesjonalnych zastosowań w automatyce przemysłowej, instalacjach pneumatycznych oraz hydraulicznych. Zaprojektowany z myślą o wymagających warunkach pracy, oferuje solidną konstrukcję, wysoką szczelność oraz bezpieczeństwo użytkowania, spełniając wymogi nowoczesnych systemów sterowania.
Główne cechy i zalety zaworu podwójnego MSUD BI 11 mm
- Trwała i odporna obudowa – wykonana z tworzywa PBT, zapewniającego odporność chemiczną i na oleje, co gwarantuje długą żywotność nawet w trudnych warunkach przemysłowych.
- Bezpieczeństwo eksploatacji – wbudowana dioda LED oraz układ zabezpieczający informują o stanie pracy i chronią przed przepięciami oraz nieprawidłowym zasilaniem.
- Wysoka klasa szczelności IP67 – ochrona przed pyłem i wodą umożliwia stosowanie w środowiskach o wysokim stopniu zanieczyszczenia oraz w aplikacjach zewnętrznych.
- Komfort montażu – kompaktowe wymiary (11 mm szerokości) oraz możliwość włożenia i przykręcenia gwarantują szybki i pewny montaż na ograniczonej przestrzeni.
- Wytrzymały kabel PUR – elastyczny, odporny na liczne cykle zginania i skręcania, wolny od halogenów, silikonu oraz metali ciężkich. Idealnie sprawdza się w aplikacjach ruchomych i dynamicznych.
Możliwości zastosowania złącza zaworowego BI 11 mm na kabel
Podwójny zawór MSUD BI 11 mm polecany jest do:
- Automatyzacji maszyn i linii produkcyjnych, gdzie niezawodność i bezpieczeństwo pracy są kluczowe.
- Stosowania w zaworach elektromagnetycznych i siłownikach, zarówno w układach pneumatycznych, jak i hydraulicznych.
- Systemach rozdziału mediów o zwiększonym zapyleniu lub wilgotności.
- Pracy w aplikacjach dynamicznych, gdzie kabel poddawany jest ciągłym ruchom i obciążeniom mechanicznym.
Złącze BI 11 mm zapewnia niezawodność połączenia elektrycznego oraz odporność na zakłócenia i uszkodzenia mechaniczne. Stanowi kluczowy element profesjonalnych rozwiązań w automatyce przemysłowej, gwarantując stabilną i bezpieczną transmisję sygnałów oraz mocy.
Typowe parametry i zgodność
- Współpraca z napięciem zasilającym 24 V AC/DC, szeroki zakres tolerancji napięcia.
- Maksymalny prąd roboczy na styk: 4 A, niski pobór prądu własnego (15 mA).
- Kabel 4-żyłowy o wysokiej wytrzymałości mechanicznej – idealny do instalacji wymagających ciągłego ruchu oraz wielokrotnych zgięć.
- Wskaźnik diodowy LED (kolor żółty) – szybka diagnostyka połączenia i stanu pracy.
- Wysoka odporność na płomienie, oleje, chemikalia oraz czynniki mechaniczne, zgodność z normami UL i IEC.
Zalety wyboru zaworu podwójnego MSUD BI 11 mm w aplikacjach przemysłowych
Zawór podwójny MSUD BI 11 mm zwiększa bezpieczeństwo i efektywność pracy maszyn, oferując niezawodne rozwiązanie o szerokim zakresie zastosowań. Sprawdza się zarówno w nowych instalacjach, jak i jako zamiennik w istniejących układach. Kompatybilność z szeroką gamą złączy i przewodów czyni go uniwersalnym wyborem w każdej hali produkcyjnej.
