Typ BI (11 mm)
24 V AC ±20% / DC ±25%

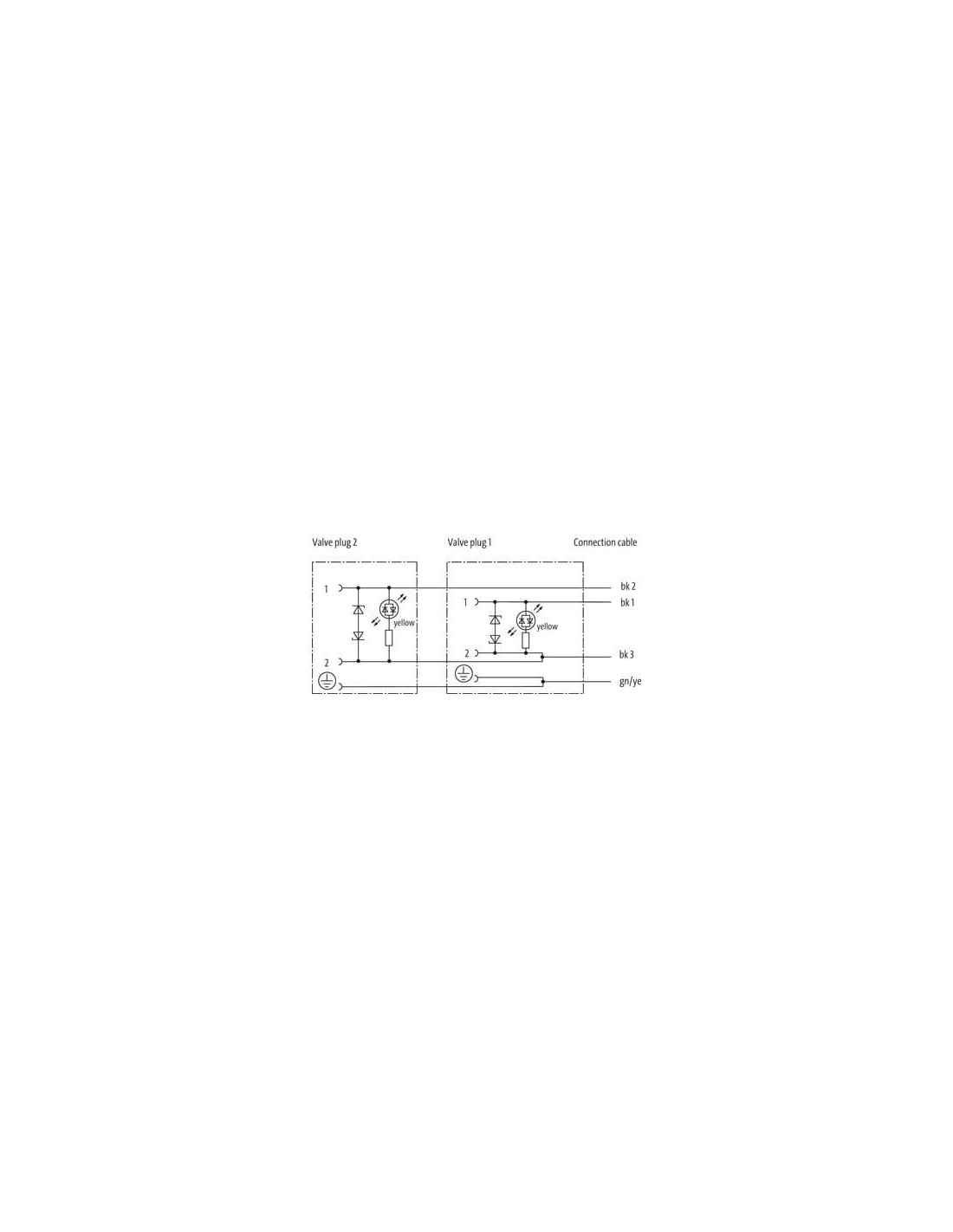

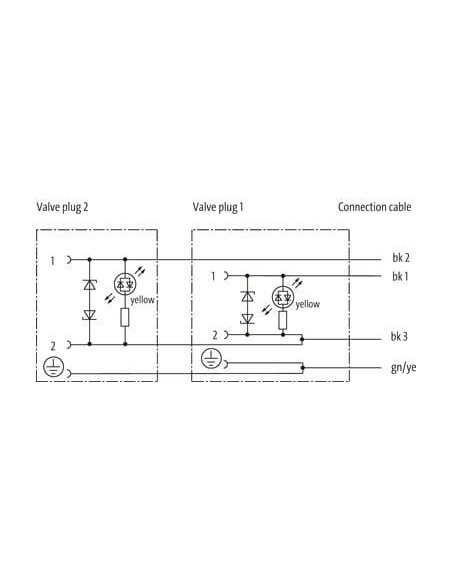

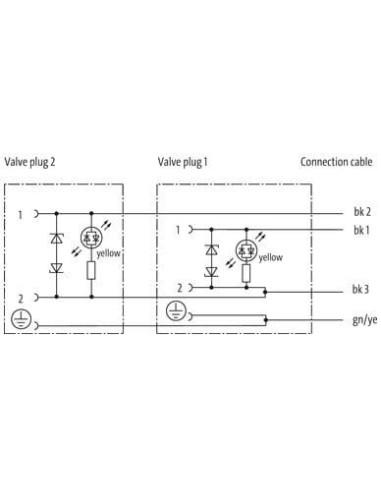

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 617 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 77,66 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

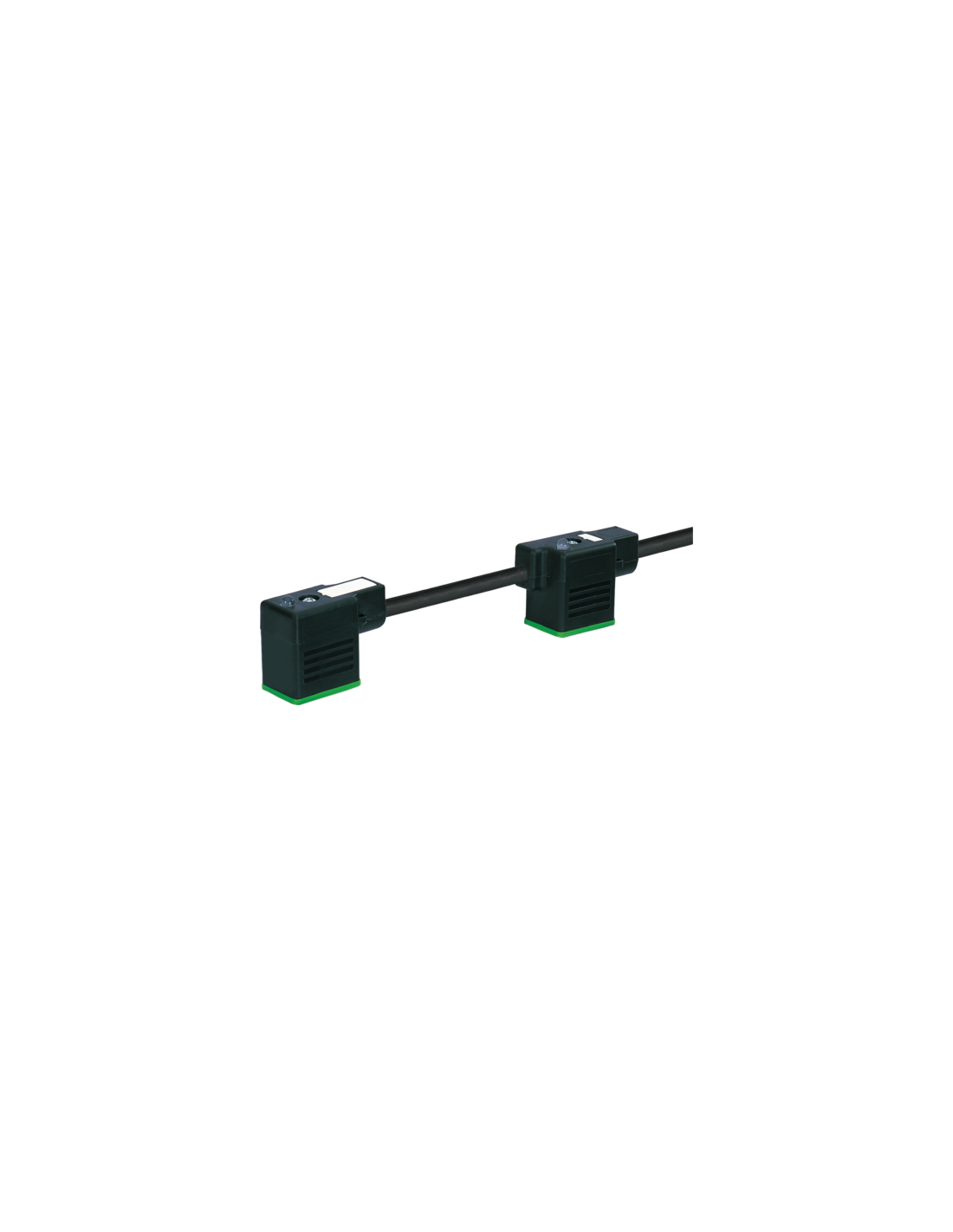

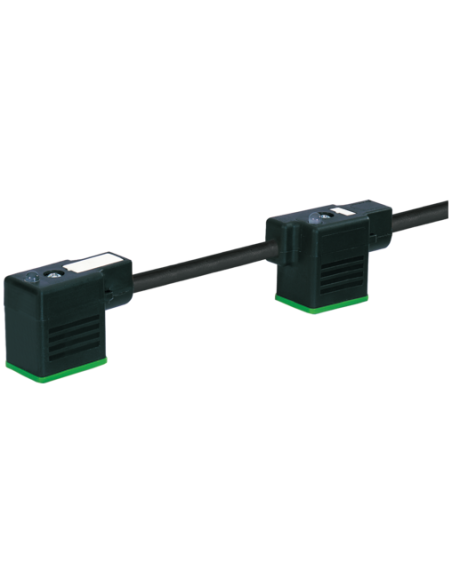

Mostek zaworowy MSUD typ BI 11 mm do kabla wełnianego – 7000-58141-6170300
Mostek zaworowy MSUD typ BI 11 mm to specjalistyczne rozwiązanie przeznaczone do podłączania oraz zasilania cewek zaworów elektromagnetycznych w trudnych warunkach przemysłowych. Dzięki przemyślanej konstrukcji, doskonałej odporności chemicznej i olejowej, a także efektywnemu zabezpieczeniu elektrycznemu, jest polecany wszędzie tam, gdzie liczy się niezawodność działania układów pneumatycznych oraz hydraulicznych.
Zastosowanie mostka zaworowego MSUD typ BI 11 mm
Mostek zaworowy MSUD typ BI 11 mm znajduje szerokie zastosowanie w przemyśle automatyki, robotyki, technice procesowej oraz w systemach sterowania siłownikami. Sprawdza się:
- w instalacjach pneumatycznych i hydraulicznych,
- w liniach produkcyjnych i montażowych,
- w urządzeniach wymagających szybkiej diagnozy i sygnalizacji LED,
- w systemach wymagających podwyższonej odporności na czynniki chemiczne i olejowe,
- w aplikacjach narażonych na podwyższone zapylenie i wilgoć (ochrona IP67).
Najważniejsze cechy i zalety mostka zaworowego
Wysoka kompatybilność – typ BI (11 mm) pasuje do najpopularniejszych cewek z przyłączem DIN 43650.
Uniwersalne zasilanie – obsługuje napięcie 24 V AC ±20% oraz DC ±25%, co pozwala na wszechstronne wykorzystanie w różnych systemach automatyki.
Sygnalizacja stanu pracy – wbudowana dioda LED umożliwia optyczną kontrolę zasilania oraz ułatwia diagnostykę usterek.
Obwód zabezpieczający – zastosowanie diod i warystorów skutecznie chroni podłączoną cewkę oraz sterownik przed przepięciami.
Solidna konstrukcja – obudowa z tworzywa PBT zapewnia odporność chemiczną i mechaniczną, a stalowa blokada oraz uszczelka PUR gwarantują szczelność i pewny montaż.
Wysoki stopień ochrony IP67 pozwala stosować urządzenie w środowisku o wysokiej wilgotności i zapyleniu.
Ekranowany przewód PVC gwarantuje długotrwałą eksploatację nawet w wymagających warunkach.
Do 4 A maksymalnego prądu pracy i 9,6 A obciążalności prądowej żyły zapewniają bezpieczeństwo nawet przy dużych obciążeniach elektromagnetycznych.
Budowa i montaż mostka zaworowego do kabla wełnianego
Mostek zaworowy 7000-58141-6170300 ma zwartą, ergonomiczną budowę, umożliwiającą oszczędność miejsca w szafkach sterowniczych oraz rozdzielniach. Montaż odbywa się poprzez włożenie i przykręcenie za pomocą śrub M3 z odpowiednim momentem 0,4 Nm, co gwarantuje niezawodność połączenia. Zestaw nie zawiera koszulek kablowych, natomiast sam kabel jest czterożyłowy, z wyraźnym oznaczeniem kolorystycznym: 3x czarny, 1x zielono-żółty.
- Długość kabla standardowo 3 m (dostępne inne na życzenie)

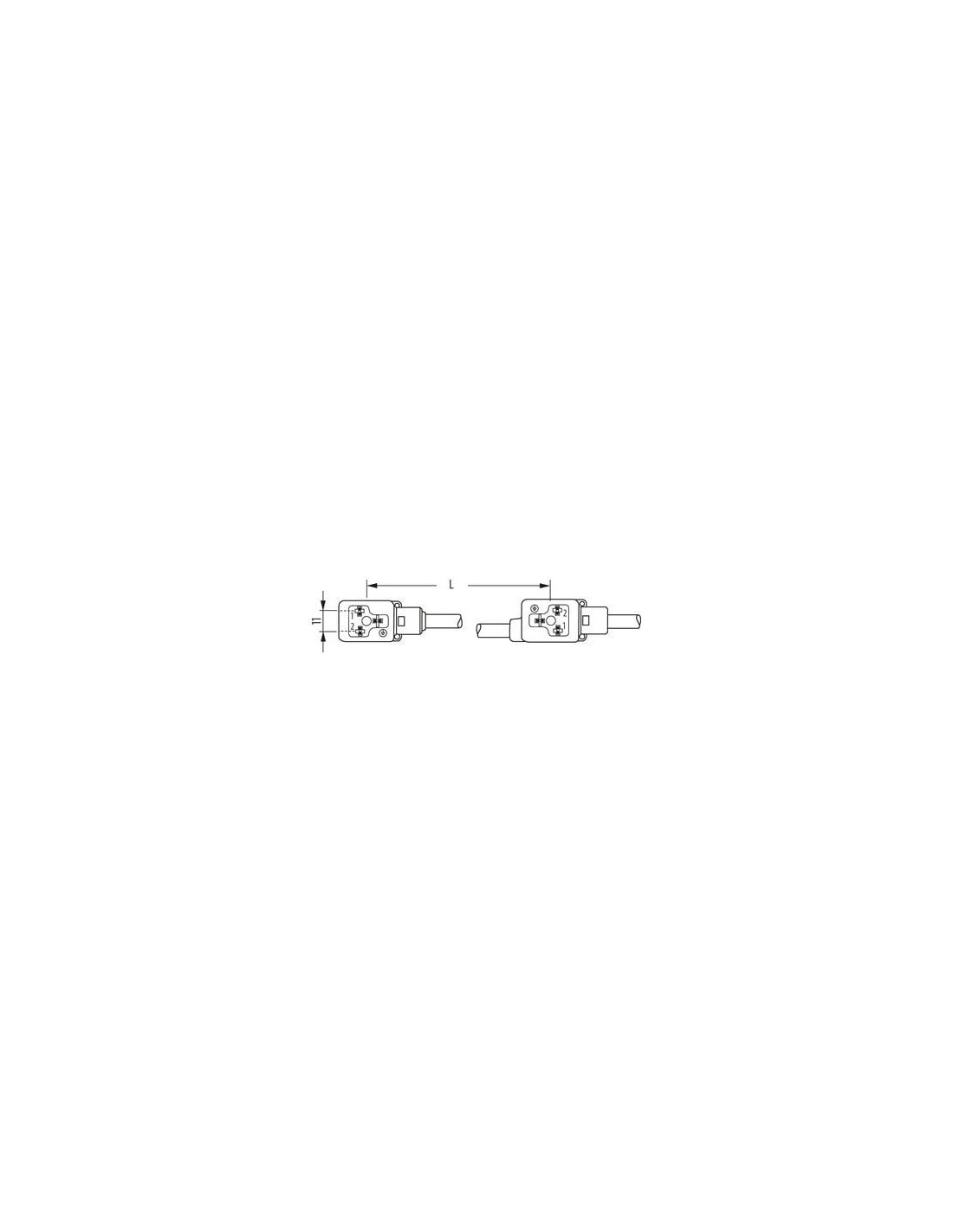

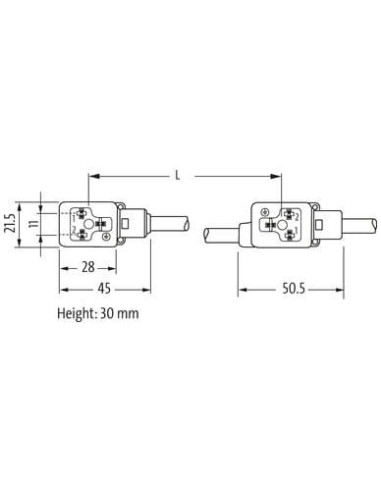

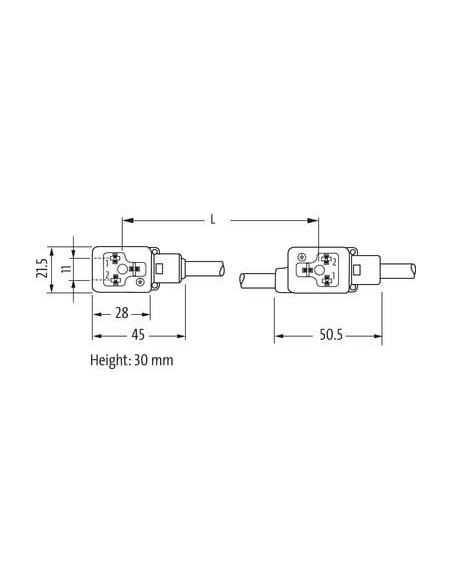

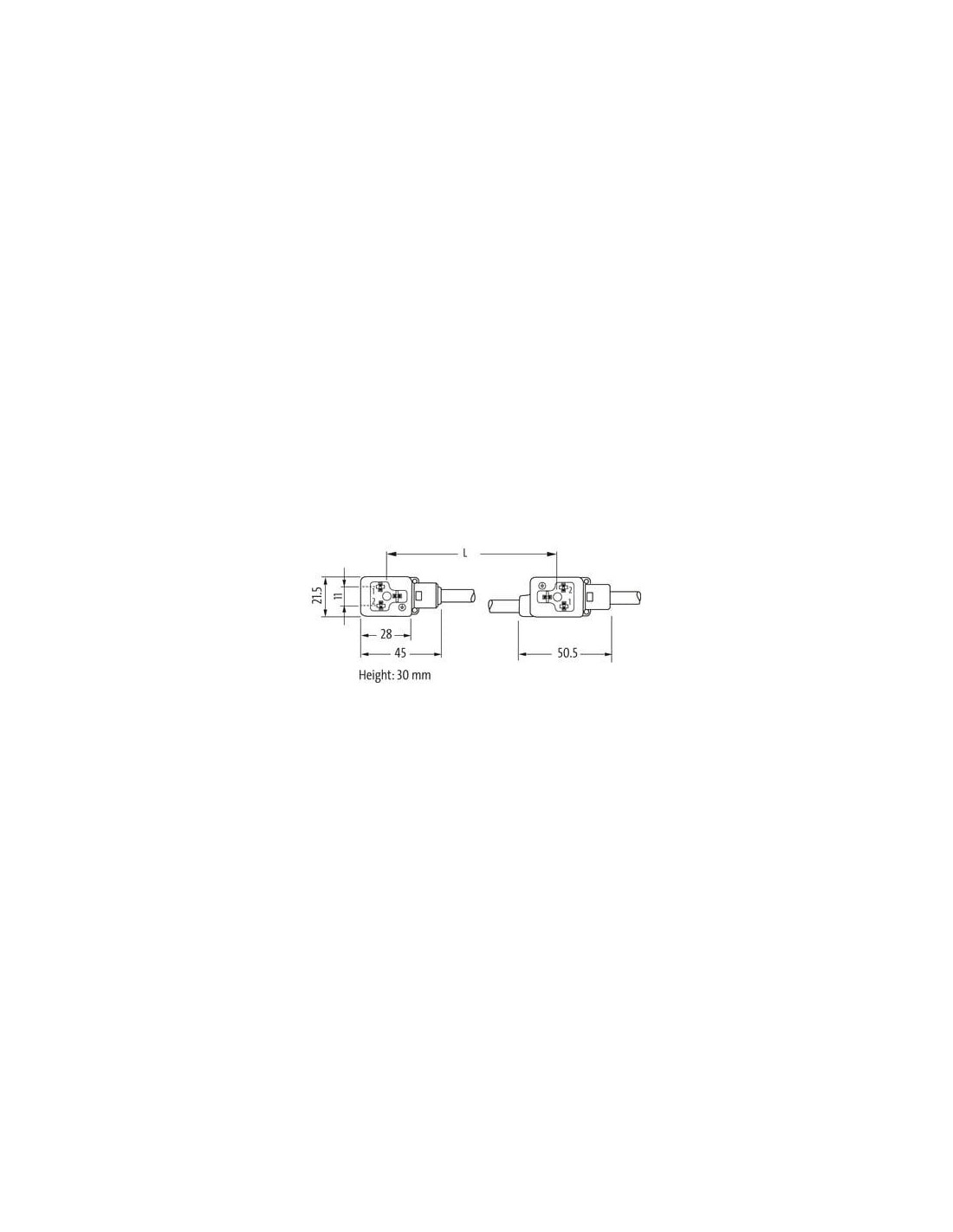

- Kompaktowe wymiary: szerokość 11 mm, wysokość 30 mm
- Przewód PVC: bezołowiowy, wolny od kadmu i silikonu, o podwyższonej odporności UV i olejowej
Typowe zastosowania i możliwości wykorzystania
Produkt dedykowany jest szczególnie do automatyzacji procesów przemysłowych oraz wszelkiego typu modernizacji istniejących układów zaworowych. Doskonale sprawdza się przy wymianie tradycyjnych przewodów oraz tam, gdzie wymagany jest szybki montaż i niezawodność przez długi czas eksploatacji. Przy zachowaniu odpowiednich promieni gięcia kabel nadaje się do układania zarówno w instalacjach stałych, jak i ruchomych.
Podsumowanie
Mostek zaworowy MSUD typ BI 11 mm do kabla wełnianego o kodzie 7000-58141-6170300 to funkcjonalne i solidne rozwiązanie dedykowane wymagającym instalacjom przemysłowym, w których kluczowe są niezawodność, bezpieczeństwo i łatwość montażu. Sprawdza się w środowiskach narażonych na czynniki agresywne, drgania i wilgoć, gwarantując stabilną pracę wszędzie tam, gdzie liczy się pewne sterowanie elektromagnetyczne.
