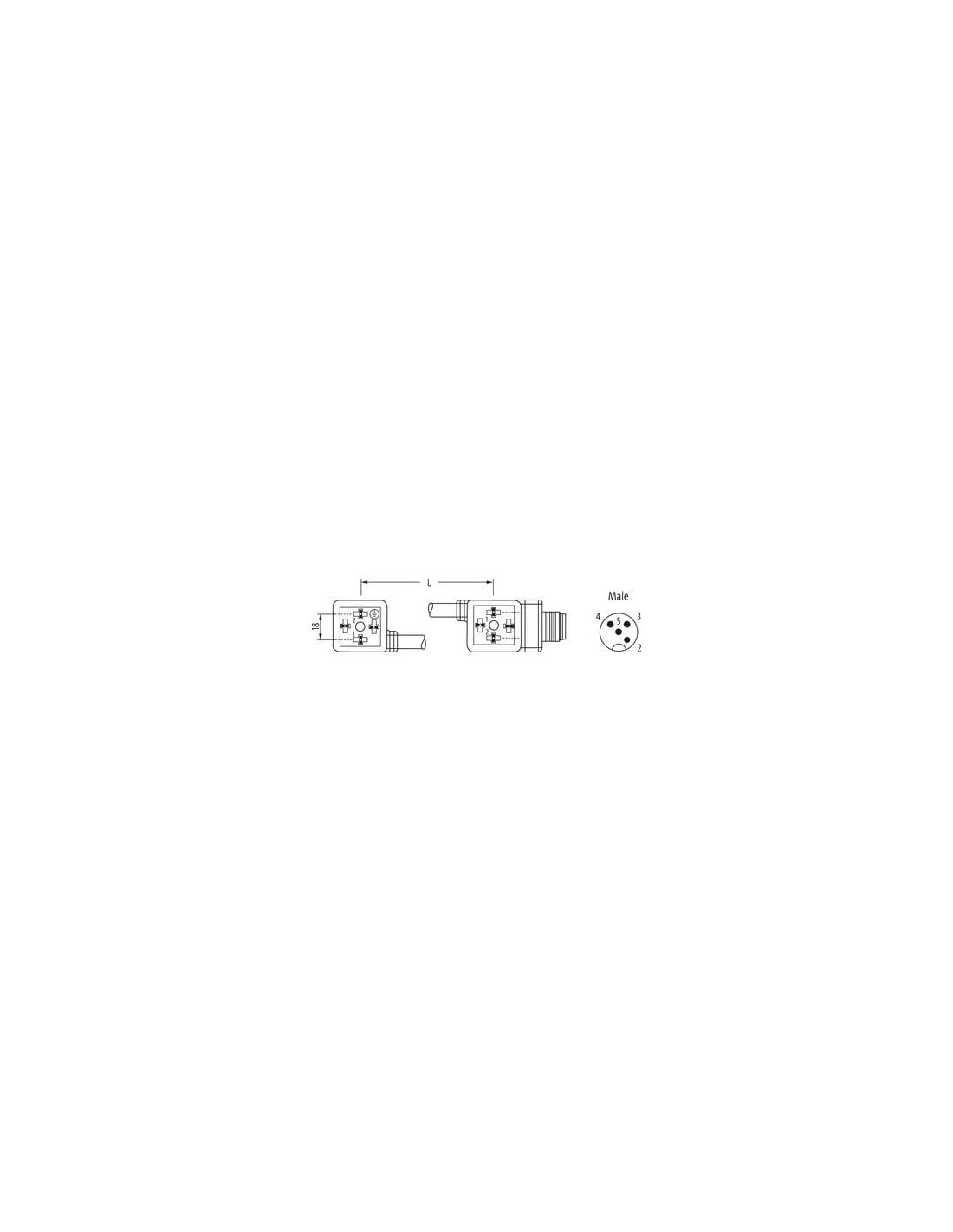

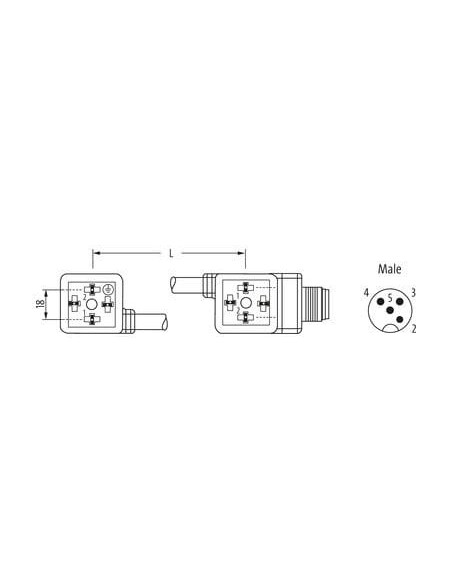

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

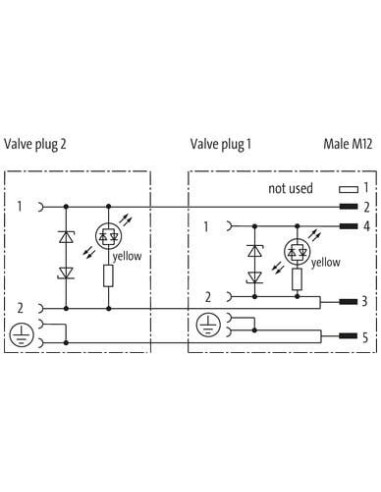

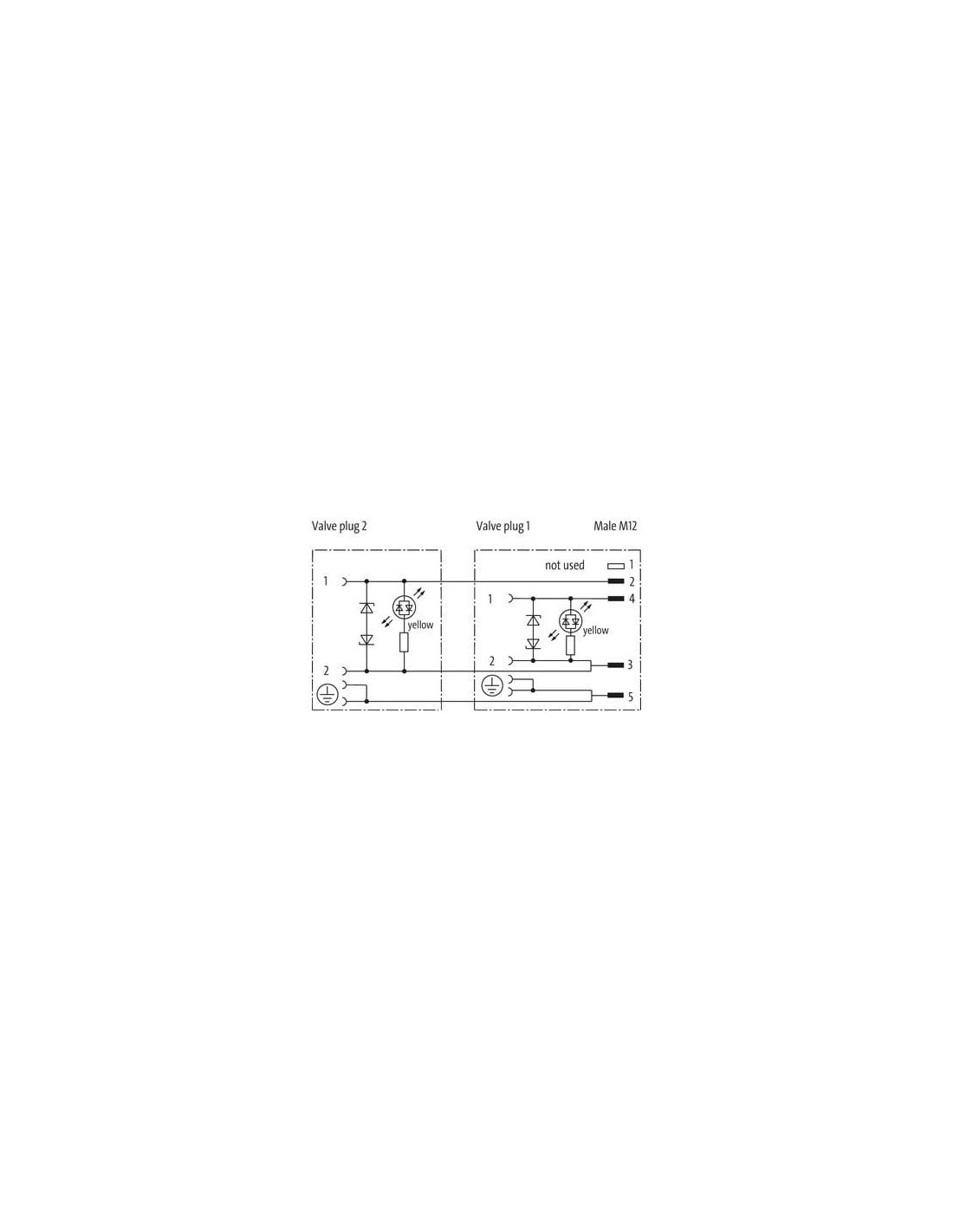

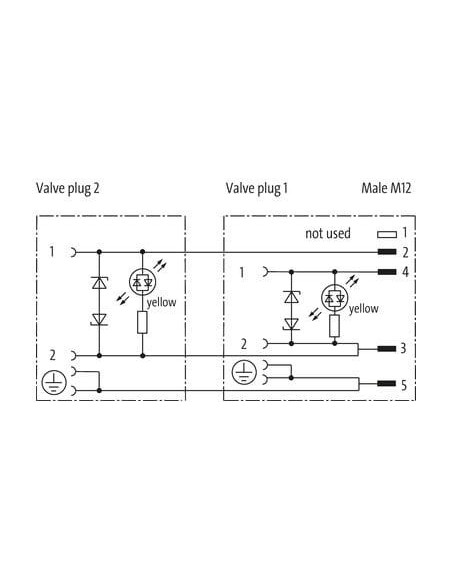

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 026 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

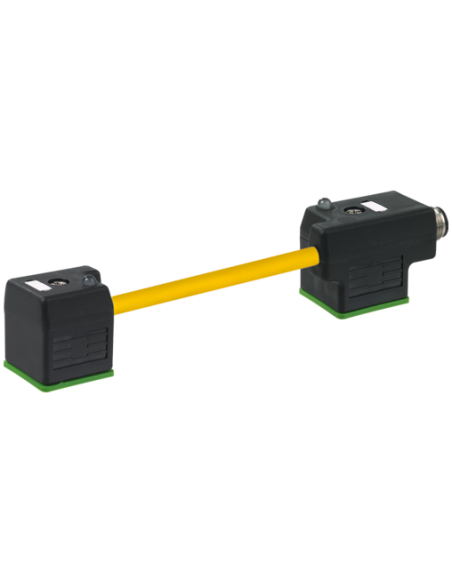

Mostek zaworowy MSUD typ A 18 mm – wyjście M12 męskie
Mostek zaworowy MSUD typ A o szerokości 18 mm to zaawansowany komponent przemysłowy, który służy do niezawodnego podłączania zaworów elektromagnetycznych. Wyposażony jest w wyjście M12 męskie oraz przewód o długości 200 mm, co ułatwia integrację nawet w ograniczonej przestrzeni instalacyjnej.
Budowa i odporność – trwałość i bezpieczeństwo użytkowania
Obudowa mostka wykonana jest z wysokiej jakości tworzywa sztucznego, które charakteryzuje się odpornością chemiczną oraz na działanie olejów. Dzięki temu produkt sprawdza się w środowiskach przemysłowych, gdzie konieczna jest ochrona przed agresywnymi mediami. Szczelność obudowy na poziomie IP67 gwarantuje ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie.
Łatwa instalacja i szerokie możliwości montażu

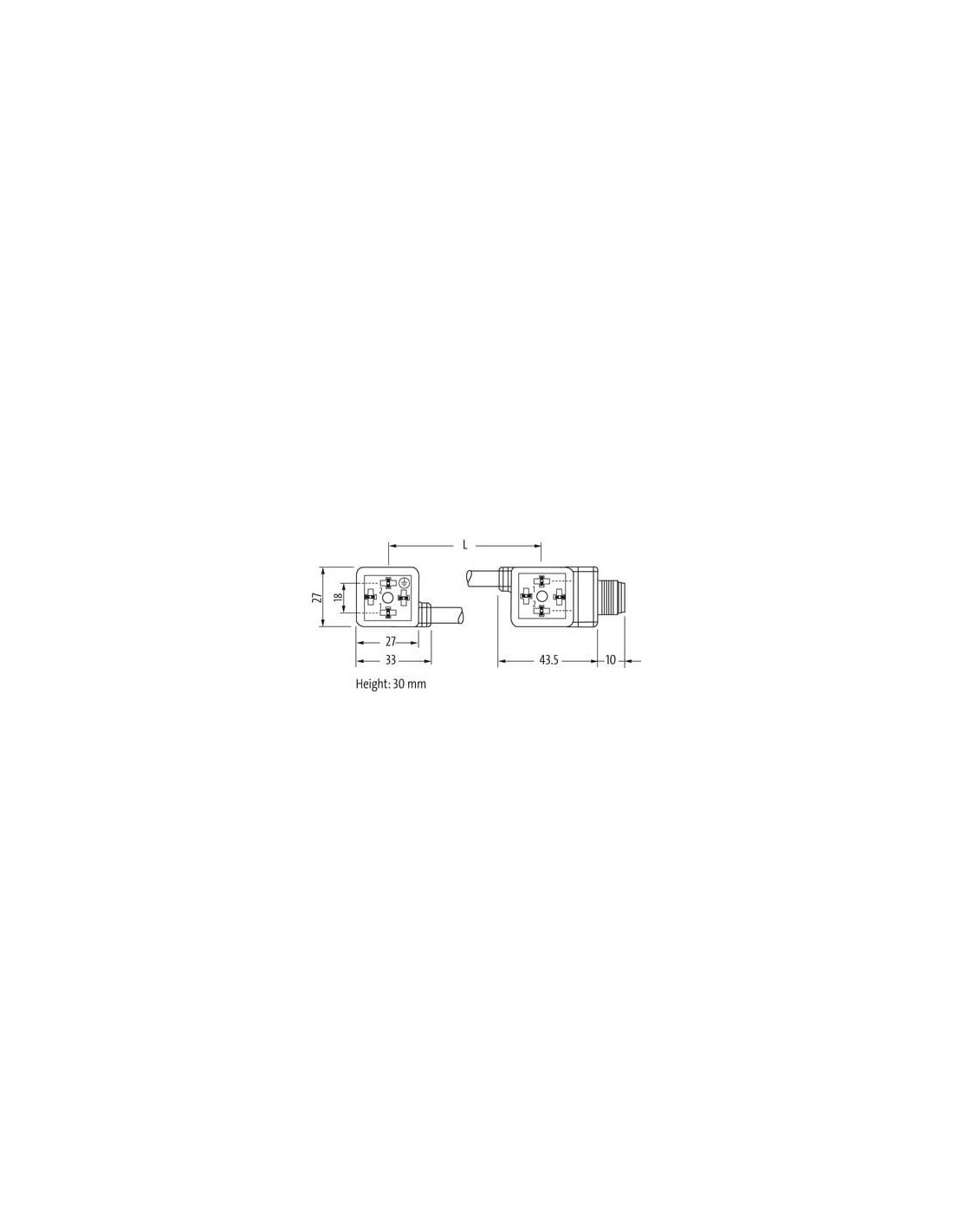

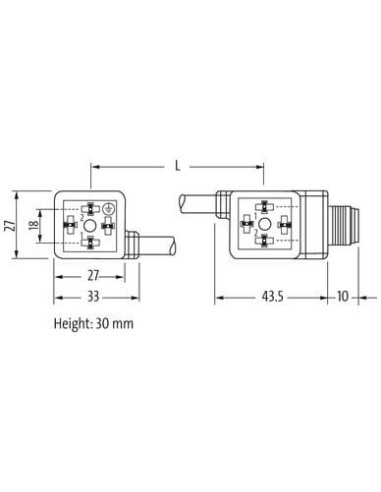

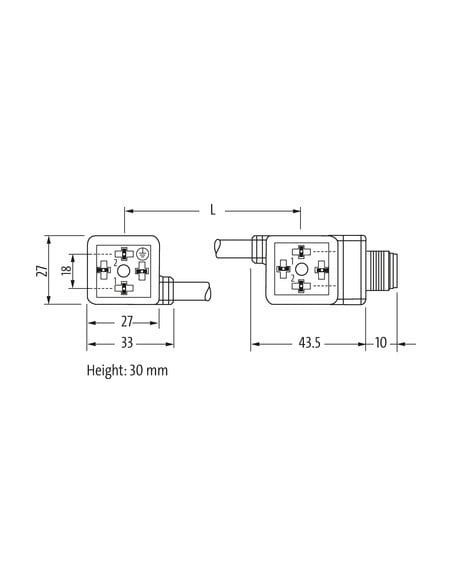

Sposób montażu: włożenie i przykręcenie zapewnia szybki i stabilny sposób mocowania na zaworach. Dzięki symetrycznej konstrukcji oraz kompaktowym wymiarom (18 mm x 27 mm x 43,5 mm), mostek pasuje do typowych rozwiązań stosowanych w automatyce i pneumatyce przemysłowej.
Bezpieczeństwo oraz sygnalizacja stanu pracy
Produkt wyposażono w diodę LED o barwie żółtej, która sygnalizuje zasilanie i status pracy, dzięki czemu można łatwo diagnozować stan urządzenia oraz szybko reagować na ewentualne nieprawidłowości. Obwód zabezpieczający chroni instalację przed przepięciami i innymi zakłóceniami elektrycznymi, zwiększając bezpieczeństwo użytkowania.
Obszary zastosowań mostka zaworowego MSUD, typ A
- Automatyka przemysłowa – podłączanie siłowników i rozdzielaczy pneumatycznych.
- Linie produkcyjne – integracja w maszynach i urządzeniach wymagających niezawodnych rozwiązań sygnałowych.
- Maszyny pakujące – usprawnienie serwisowania oraz zmniejszenie ryzyka błędów połączeniowych.
- Środowiska narażone na działanie oleju czy chłodziw – odporność na czynniki chemiczne.
Najważniejsze cechy techniczne i korzyści
- Zasilanie: 24V AC/DC z szerokim zakresem tolerancji napięcia.
- Prąd roboczy do 4 A.
- Diody LED sygnalizujące stan.
- Obudowa o podwyższonej odporności na chemikalia i oleje.
- Stopień ochrony IP67.
- Przewód PUR/PVC odporny na zginanie, gięcie i liczne cykle pracy.
- Szybki i pewny montaż dzięki solidnej konstrukcji mechanicznej.
- Zgodność ze standardem cURus.
Dzięki powyższym cechom mostek zaworowy MSUD typ A 18 mm z wyjściem M12 męskim stanowi niezawodne rozwiązanie dla nowoczesnych instalacji automatyki przemysłowej, gdzie liczy się niezawodność, bezpieczeństwo i łatwość integracji z innymi urządzeniami.
