Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

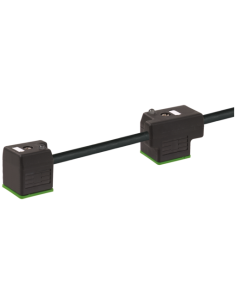

Mostek zaworowy MSUD typ A 18 mm do kabla wełnianego 7000-58021-6271000 – profesjonalne rozwiązanie do automatyki
Mostek zaworowy MSUD typ A o szerokości 18 mm to specjalistyczny komponent przeznaczony do podłączenia elektrozaworów w systemach automatyki przemysłowej. Dzięki kompaktowej konstrukcji oraz wysokiej odporności mechanicznej i chemicznej, produkt doskonale sprawdza się w wymagających warunkach przemysłowych. Kod produktu: 7000-58021-6271000.
Zastosowanie mostka zaworowego MSUD typ A w systemach sterowania
Mostek zaworowy jest przeznaczony do szybkiego i bezpiecznego połączenia cewek zaworowych, zapewniając niezawodne przesyłanie sygnałów i zasilania. Typowe zastosowania obejmują:
- Automatyka przemysłowa – integracja z siłownikami pneumatycznymi i hydraulicznymi.
- Systemy produkcyjne – sterowanie gniazdami zaworów oraz rozdzielaczami.
- Maszyny pakujące i montażowe, linie transportowe, aplikacje w branży motoryzacyjnej i spożywczej.
Najważniejsze cechy i zalety
Wyróżnikiem mostka zaworowego MSUD typ A jest solidna obudowa z tworzywa sztucznego, która oferuje wysoką odporność chemiczną i na oleje. Produkt charakteryzuje się zgodnością z klasą ochrony IP67, co zapewnia bezpieczeństwo pracy nawet w wilgotnych i zapylonych środowiskach.
- Obudowa odporna na trudne warunki otoczenia
- Łatwy montaż – złącze typu M3 oraz przewód łączący o długości 10 m
- Dioda LED sygnalizująca status pracy oraz wbudowany obwód zabezpieczający
- Zasilanie 24 V AC/DC – elastyczność dla różnych systemów
- Bezhalogenowy, bezołowiowy, bezsilikonowy kabel PUR o wysokiej odporności mechanicznej i chemicznej
Uniwersalność montażu i trwałość
Mostek zaworowy MSUD typ A jest przeznaczony do instalacji w pozycji włożonej i przykręconej, co zapewnia solidność połączenia nawet podczas intensywnej eksploatacji. Odpowiedni do przewodów wełnianych o długości 10 metrów, z możliwością zamówienia innych długości na życzenie.
Bezpieczeństwo i odporność na warunki zewnętrzne
Produkt spełnia rygorystyczne normy dotyczące pracy w szerokim zakresie temperatur – od -25°C do +85°C dla obudowy oraz od -30°C do +80°C dla kabla w trybie pracy ciągłej. Przewód PUR/PVC gwarantuje odporność na ścieranie, promieniowanie UV oraz działanie olejów, płomieni, benzyny i innych substancji chemicznych.
Przykładowe możliwości wykorzystania
Dzięki funkcjom sygnalizacji LED oraz ochronie obwodów mostek zaworowy nadaje się do zastosowań w instalacjach przemysłowych, gdzie ważna jest niezawodność, szybka diagnostyka i łatwość serwisowania. Sprawdza się szczególnie w automatyce procesowej oraz przy rozbudowie systemów sterowania różnego typu maszyn i urządzeń produkcyjnych.
Dodatkowe informacje techniczne produktu
- Wymiary złącza: 18 x 27 x 33 mm (wysokość 30 mm)
- Maksymalny prąd na styk: 4 A
- Przewód: 4-żyłowy, skrętka miedziana o przekroju 0,75 mm²
- Stopień ochrony: IP67
- Certyfikat: cURus
Zaleca się stosowanie odpowiednich środków ochrony przed siłami zginającymi przewód (np. opaski kablowe), zachowanie promieni gięcia oraz przestrzeganie warunków montażowych i temperaturowych zgodnie z dokumentacją techniczną.
