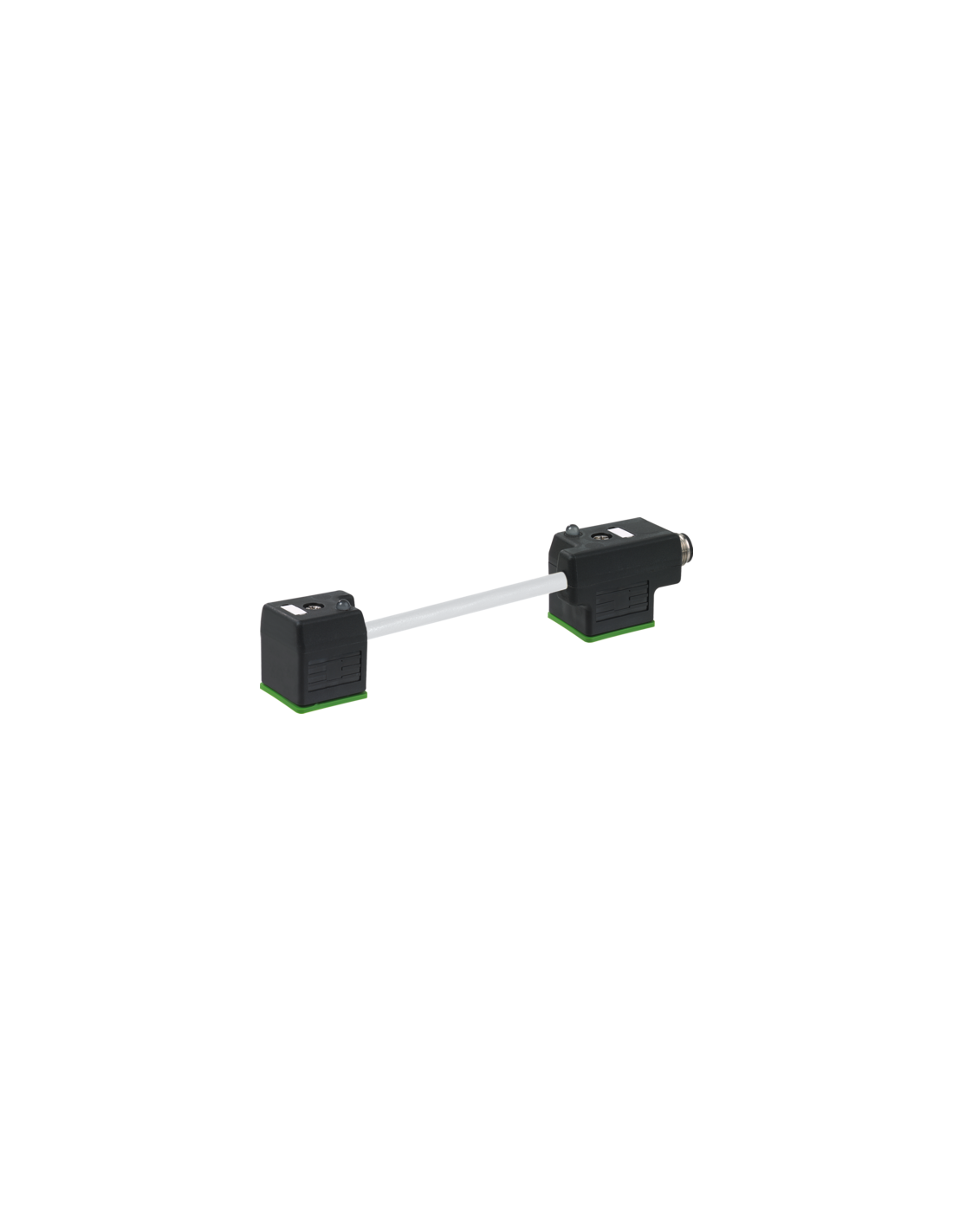

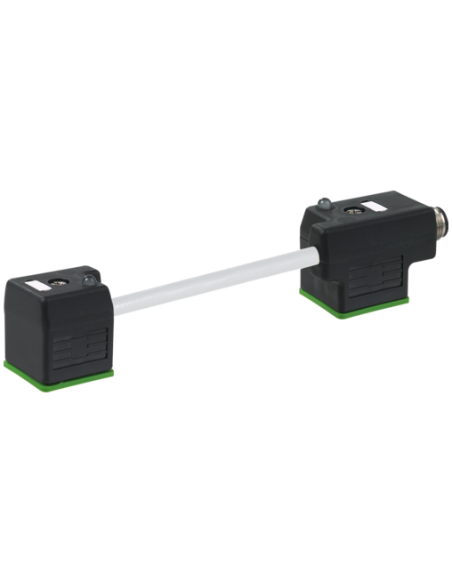

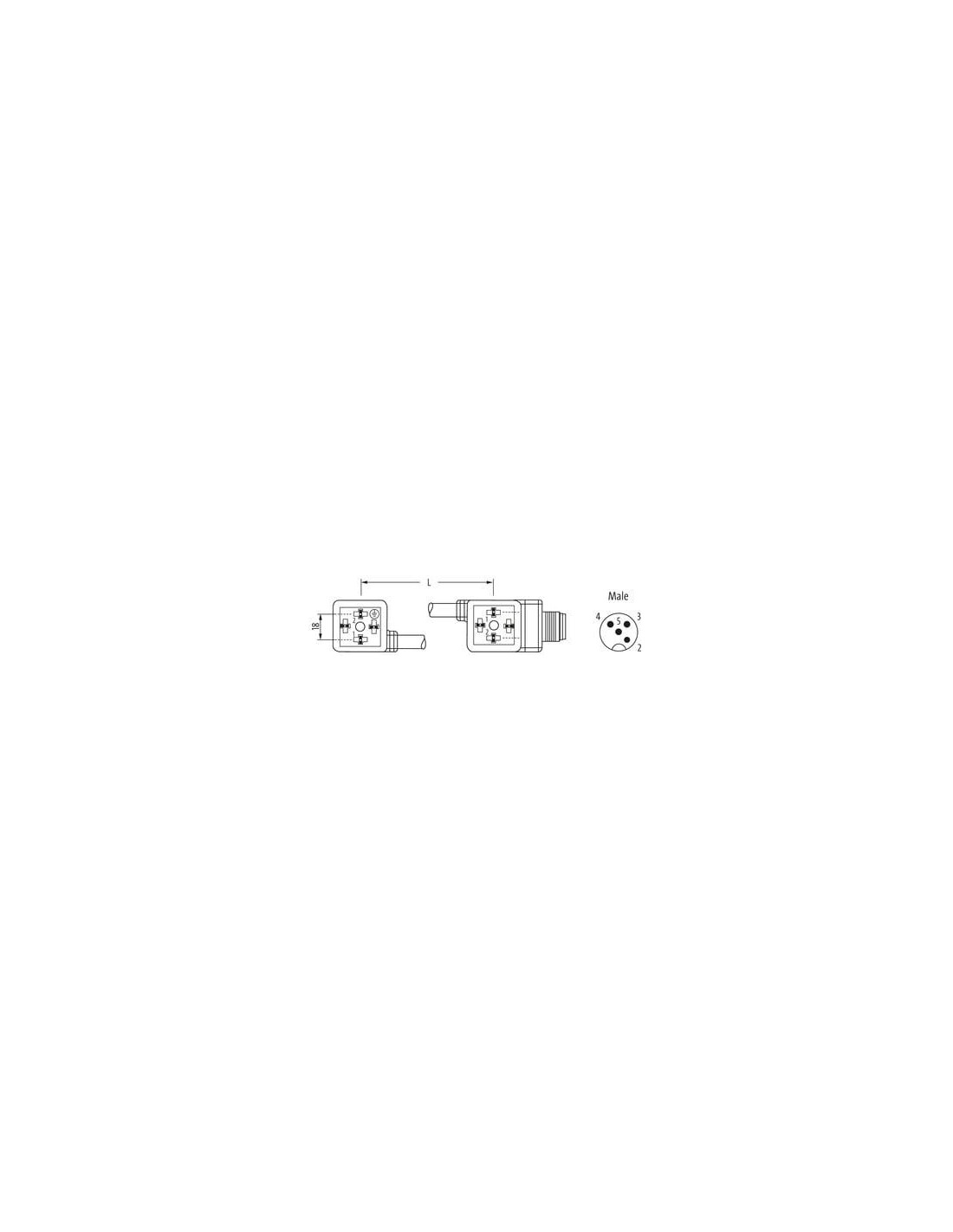

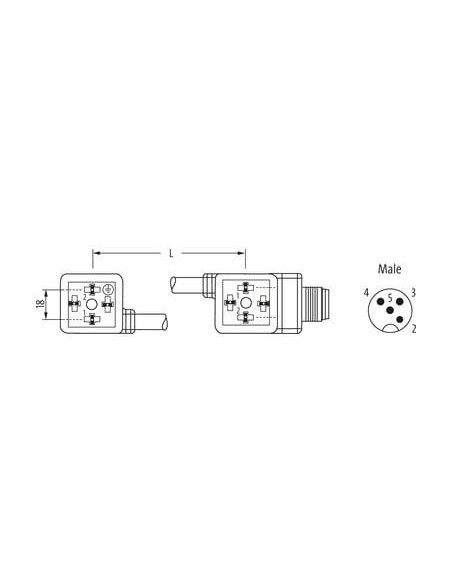

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

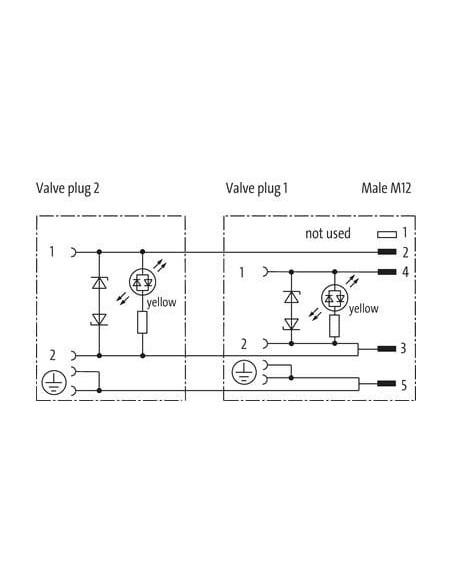

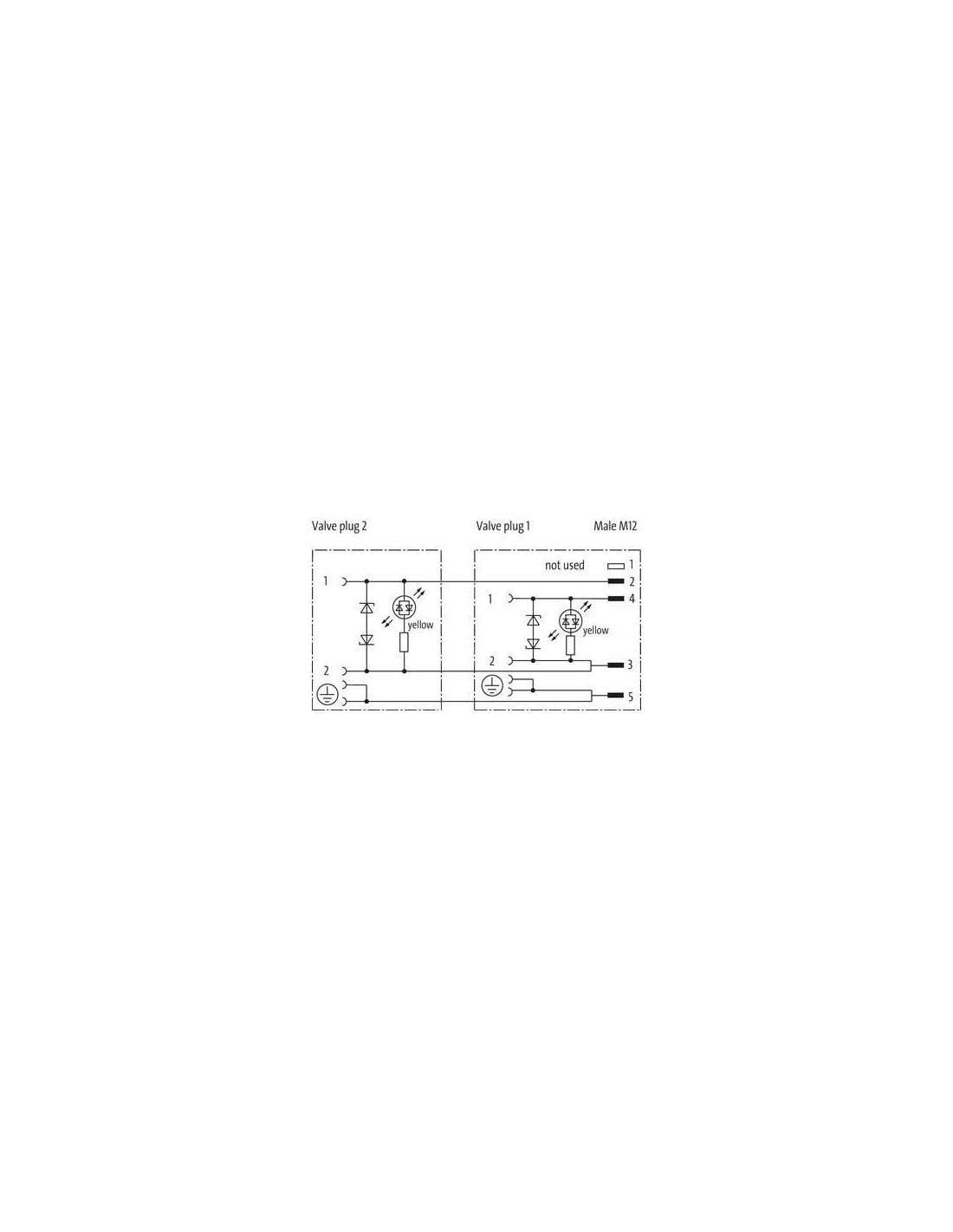

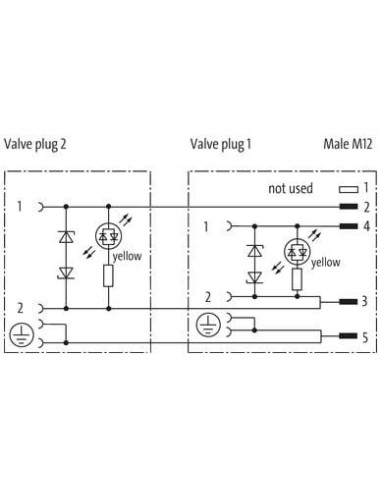

Dioda LED i obwód zabezpieczający

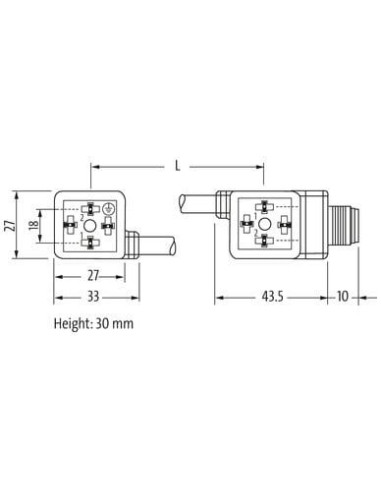

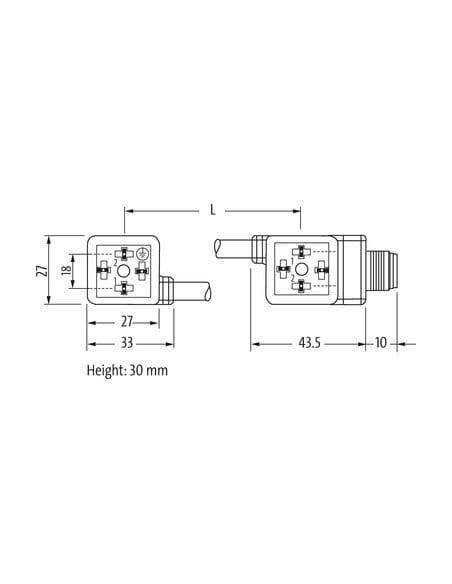

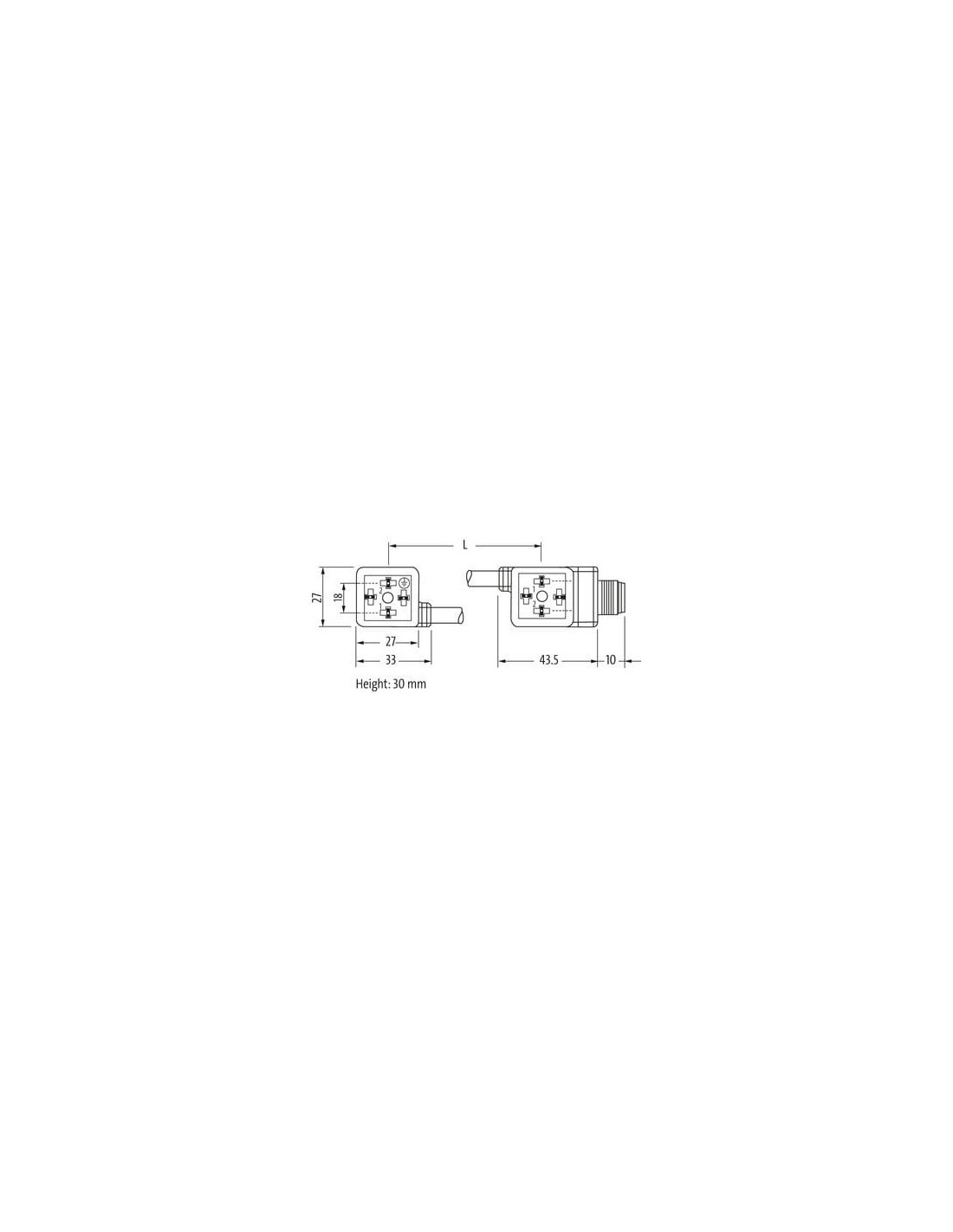

Przewód łączący L = 100 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Mostek zaworowy MSUD typ A 18 mm z wyjściem M12 męskim – 7000-41561-2260000
Mostek zaworowy MSUD typ A (18 mm) to wysokiej jakości komponent przeznaczony do automatyki przemysłowej, wyposażony w złącze M12 męskie. Zastosowanie standardowego przyłącza typu A sprawia, że produkt jest kompatybilny z szeroką gamą zaworów elektromagnetycznych oraz systemów pneumatycznych.
Zastosowanie mostka zaworowego MSUD typ A
Mostek zaworowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest bezpieczna i szybka transmisja sygnałów oraz zasilania pomiędzy elementami wykonawczymi w instalacjach przemysłowych. Sprawdza się zarówno w aplikacjach stacjonarnych, jak i mobilnych – m.in. w:
- automatyce przemysłowej
- systemach pneumatycznych i hydraulicznych
- branży maszynowej
- produkcji oraz przemyśle spożywczym
- zakładach montażowych
Najważniejsze zalety produktu
- Szybki montaż dzięki dwustronnej konstrukcji – głowica zaworu z przyłączem od tyłu i wyprowadzeniem M12.
- Wysoka szczelność – stopień ochrony IP67 zapewnia odporność na pył i wodę podczas eksploatacji.
- Wbudowana dioda LED – umożliwia szybką kontrolę stanu pracy urządzenia oraz ułatwia diagnostykę.
- Obwód zabezpieczający chroni układ przed przepięciami.
- Odporność na czynniki chemiczne i oleje – obudowa z tworzywa sztucznego zachowuje swoje właściwości w trudnych warunkach przemysłowych.
- Przewód łączący o długości 100 mm – zapewnia elastyczność montażu, nawet w ograniczonej przestrzeni.
- Materiał przewodu – wysokiej jakości PUR, charakteryzujący się dodatkową odpornością na uszkodzenia mechaniczne, promieniowanie UV oraz substancje agresywne.
Konstrukcja i bezpieczeństwo użytkowania
MSUD typ A 18 mm zapewnia bezpieczną i stabilną pracę dzięki zastosowaniu śrub montażowych, zachowując optymalny moment dokręcania 0,4 Nm i gwint M3. Użyty plastik chroni urządzenie przed uszkodzeniami oraz wpływem czynników środowiskowych. Solidna budowa oraz precyzyjne wykonanie gwarantują niezawodność działania, nawet przy dużym natężeniu ruchu kabli i licznych cyklach gięcia.
Parametry pracy oraz odporność na warunki środowiskowe
Przewód urządzenia wykonany jest w technologii skrętki miedzianej, co zapewnia niską rezystancję (26 Ω/km @ 20 °C) i wysoką niezawodność przesyłu sygnału. Obsługa napięć roboczych AC/DC oraz wytrzymałość na temperaturę pracy w szerokim zakresie (-25°C do 85°C dla głowicy, -30°C do 80°C dla przewodu) umożliwia zastosowanie w różnorodnych warunkach przemysłowych.
Typowe zastosowanie w przemyśle
- Automatyczne linie produkcyjne – szybkie i niezawodne połączenia pomiędzy czujnikami, siłownikami i sterownikami.
- Systemy sterowania zaworami – bezpieczne i trwałe łączenie elementów wykonawczych.
- Konstrukcje maszyn – odporność na wibracje i warunki zewnętrzne gwarantuje długą żywotność.
- Instalacje w środowiskach o dużej wilgotności oraz zapyleniu, gdzie wymagany jest stopień ochrony IP67.
Podsumowanie
Mostek zaworowy MSUD typ A 18 mm z wyjściem M12 męskim (kod produktu: 7000-41561-2260000) to rozwiązanie dla profesjonalnych zastosowań przemysłowych, które łączy łatwość montażu, trwałość oraz odporność na trudne warunki środowiskowe. Produkt jest zgodny z wieloma normami jakości i bezpieczeństwa, w tym cURus, posiada certyfikat odporności chemicznej oraz olejowej, co gwarantuje niezawodność w długotrwałej eksploatacji.
