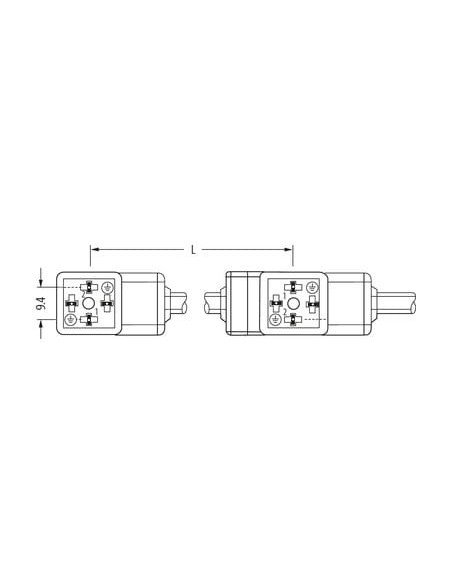

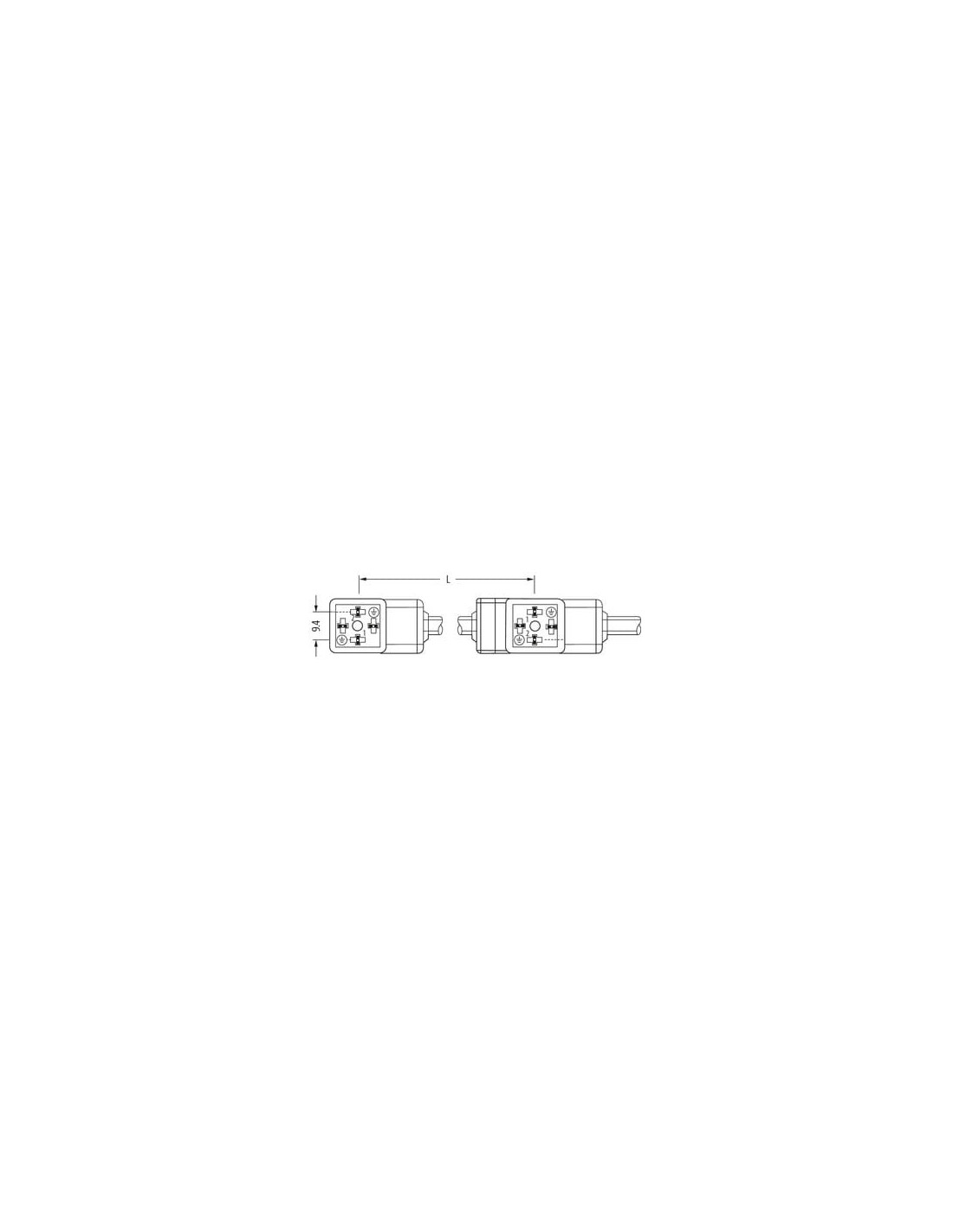

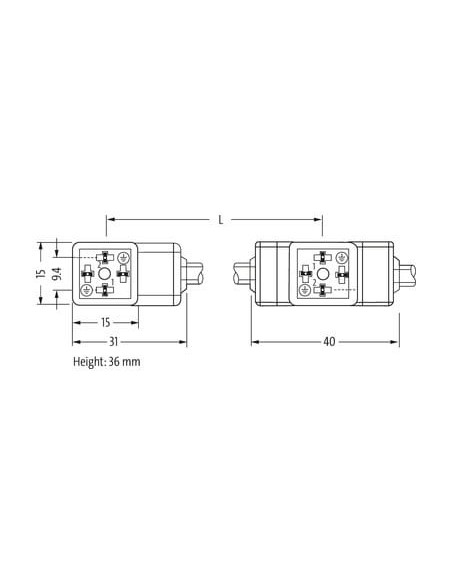

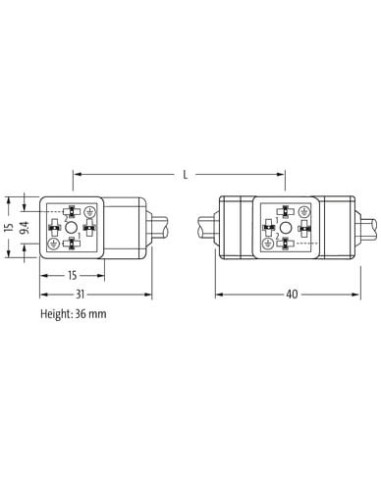

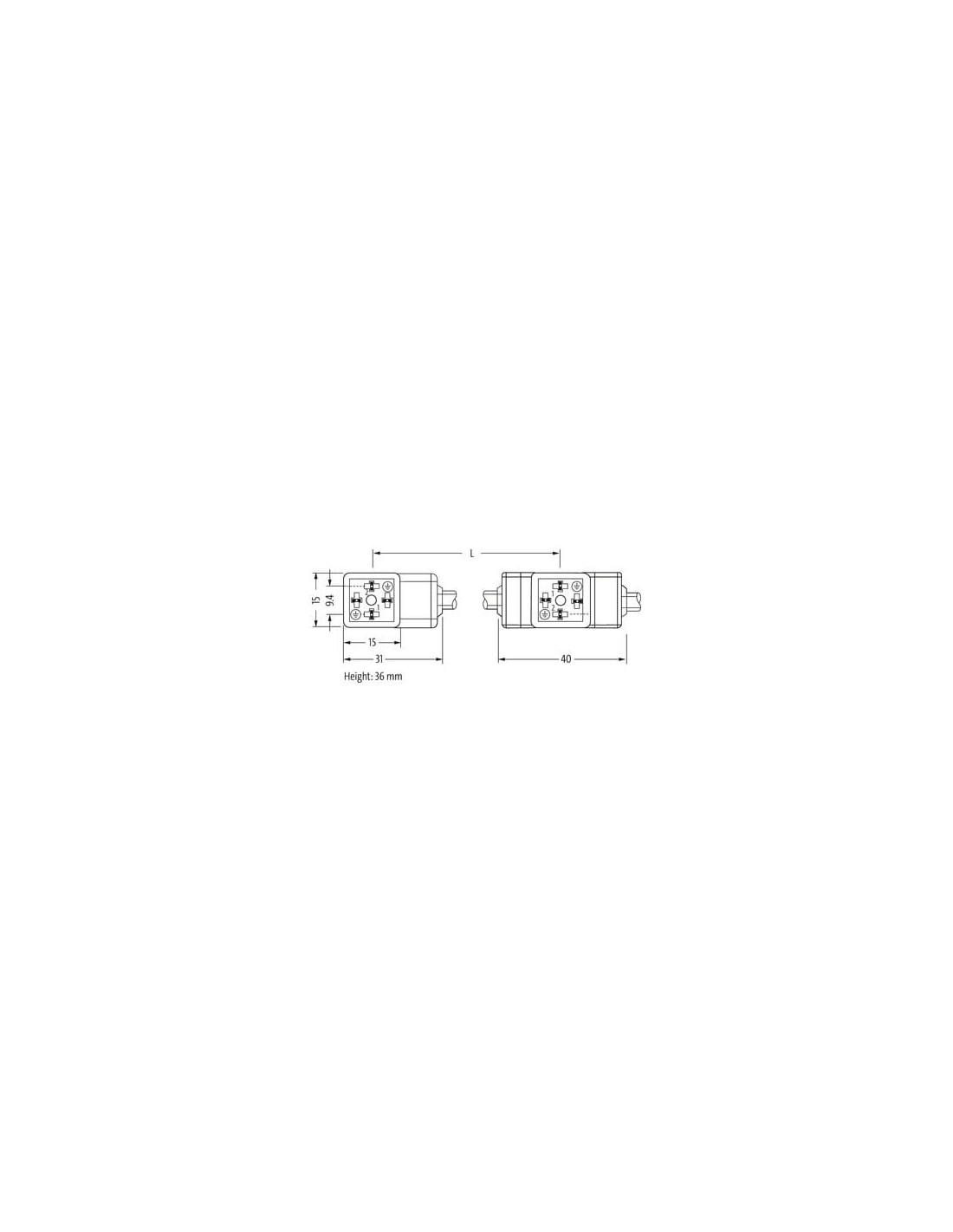

Typ CI (9.4 mm)
24 V AC ±20% / DC ±25%
Dioda tłumiąca
Przewód łączący L = 150 mm
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M2.5 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M2.5 |
| Materiał | PBT |
| Liczba biegunów | 4 |

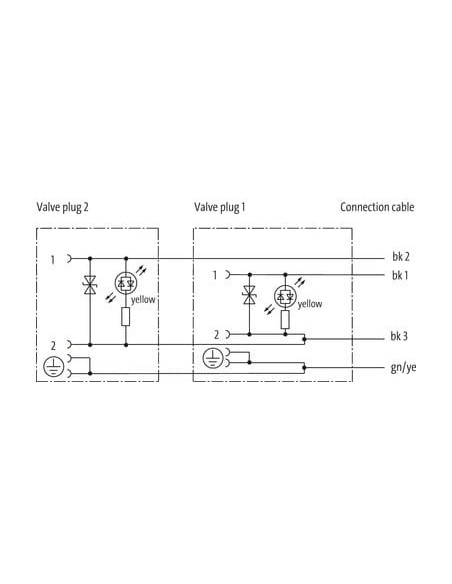

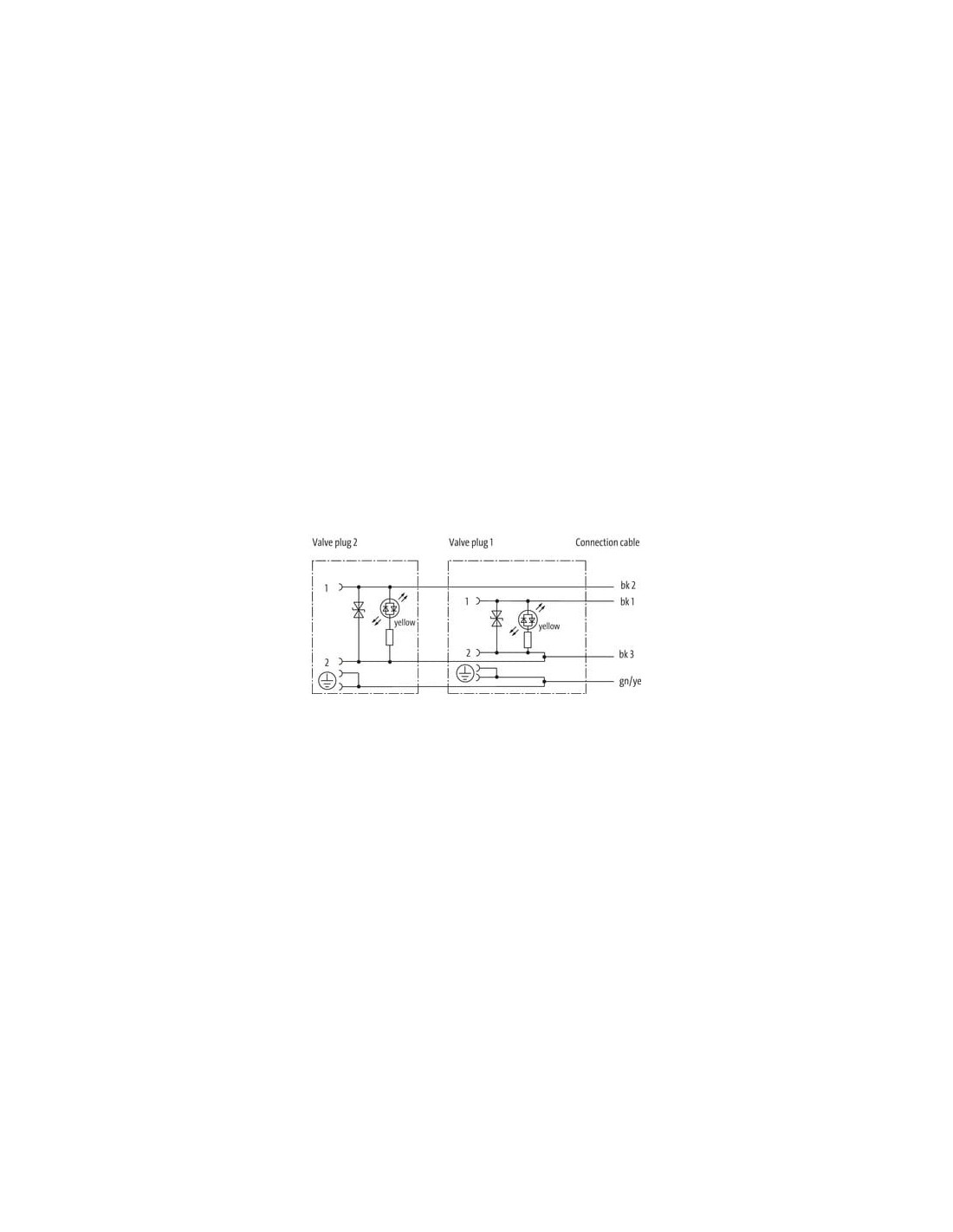

Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 4 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda tłumiąca |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 617 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 77,66 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

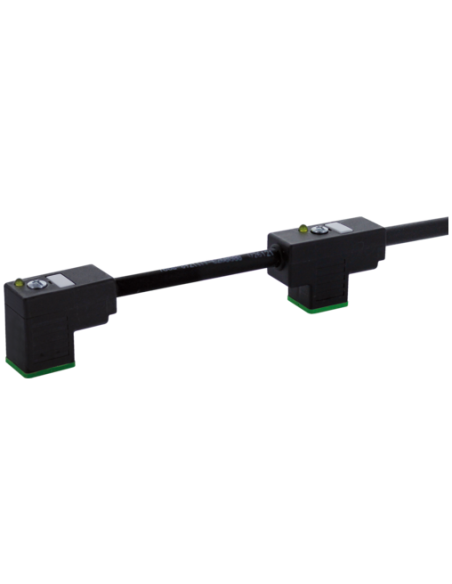

Podwójna wtyczka zaworowa MSUD CI 9,4 mm – pewne połączenie dla automatyki
Wtyczka zaworowa MSUD podwójna formatu CI 9,4 mm na kabel (kod produktu: 7000-58441-6171000) to zaawansowany element łączący, przeznaczony do stosowania w instalacjach automatyki przemysłowej, hydrauliki i pneumatyki. Znacząco ułatwia i przyspiesza podłączanie cewek zaworowych, gwarantując jednocześnie wysoką niezawodność połączenia elektrycznego nawet w wymagających warunkach środowiskowych.
Kluczowe cechy produktu – wtyczka zaworowa MSUD podwójna
- Podwójna głowica typu CI o rozstawie 9,4 mm – umożliwia równoczesne podłączenie dwóch zaworów.
- Wskaźnik LED (kolor żółty) ułatwiający diagnostykę i kontrolę stanu pracy.
- Wbudowana dioda tłumiąca (flyback diode) zabezpieczająca układ przed przepięciami.
- Odporność chemiczna i na oleje dzięki obudowie z tworzywa PBT oraz uszczelnieniu PUR.
- Stopień ochrony IP67 zapewniający szczelność i trwałość nawet w trudnych warunkach przemysłowych.
- Maksymalny prąd roboczy na styk 4 A oraz napięcie robocze 24 V AC/DC.
- Czterożyłowy przewód połączeniowy o długości 10 metrów, umożliwiający elastyczne prowadzenie instalacji.
- Przewód wykonany z tworzywa PVC o wysokiej odporności na promieniowanie UV, płomień, chemikalia oraz benzynę.
- Przewód bezołowiowy, wolny od kadmu, FCKW oraz silikonu – przyjazny dla środowiska.
Zastosowanie podwójnej wtyczki zaworowej – automatyka, hydraulika, pneumatyka
Wtyczka zaworowa MSUD podwójna znajduje szerokie zastosowanie w automatyce przemysłowej i technologii procesowej, w szczególności w:
- Sterowaniu siłownikami pneumatycznymi i hydraulicznymi,
- Montażu systemów sterowania przepływem cieczy i gazów,
- Zasilaniu zaworów elektromagnetycznych,
- Budowie maszyn i linii produkcyjnych,
- Modernizacji instalacji przemysłowych, gdzie wymagana jest szybka identyfikacja stanu pracy poprzez sygnalizację LED.
Wysoka odporność na warunki środowiskowe, szczelność IP67 oraz możliwość pracy w szerokim zakresie temperatur czynią ten produkt uniwersalnym rozwiązaniem montażowym w przemyśle, automatyce maszynowej oraz systemach transportowych.
Budowa i przewody – trwałość na lata
Modułowa obudowa z tworzywa PBT oraz uszczelka PUR gwarantują odporność na drgania, wilgoć oraz szkodliwe działanie substancji chemicznych. Wtyczka cechuje się łatwością montażu oraz możliwością wielokrotnego użytkowania.
Kabel połączeniowy:
- Średnica zewnętrzna: 6,5 mm
- Przekrój żyły: 0,75 mm² (miedziana klasa 5, giętka linia OK)
- Odporność na promieniowanie UV oraz płomień (IEC 60332-2-2, UL 1581 FT2)
- Wysoka zwartość mechaniczna, duża żywotność przewodu oraz odporność cieplna do 70°C (przewód stały) oraz elastyczność przy pracy w ruchu.
Kolorystyka przewodów (czarny, zielono-żółty) umożliwia poprawne i szybkie połączenie z urządzeniem końcowym.
Typowe zastosowania podwójnej wtyczki zaworowej MSUD CI 9,4 mm
- Automaty przemysłowe i linie produkcyjne – łatwa rozbudowa stanowisk oraz niezawodne zasilanie elektromagnesów.
- Systemy zarządzania przepływem mediów – integracja z czujnikami i zaworami do kontroli procesów.
- Robotyka przemysłowa – skuteczne i szybkie łączenie elementów wykonawczych.
- Aplikacje mobilne i zastosowania zewnętrzne, gdzie kluczowa jest odporność na warunki zewnętrzne.
Podwójna wtyczka zaworowa MSUD formatu CI 9,4 mm z kablem 10 m to wybór, który gwarantuje trwałe, pewne i czytelne połączenie elektryczne w układach sterowania oraz automatyki przemysłowej.
