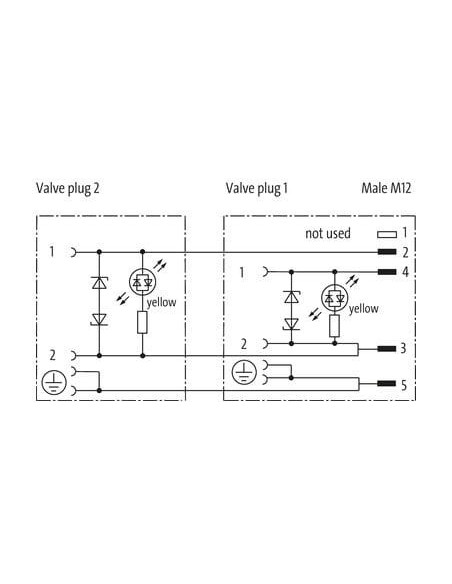

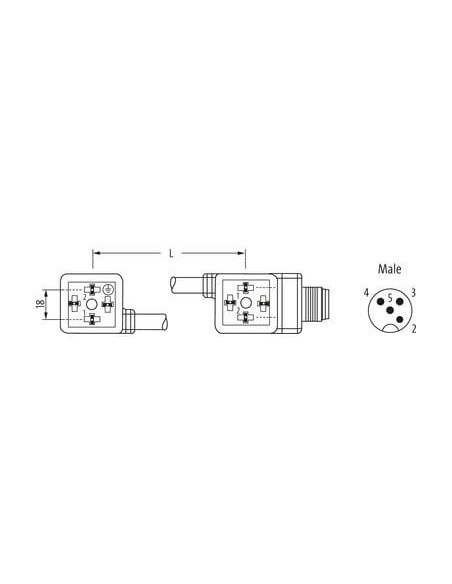

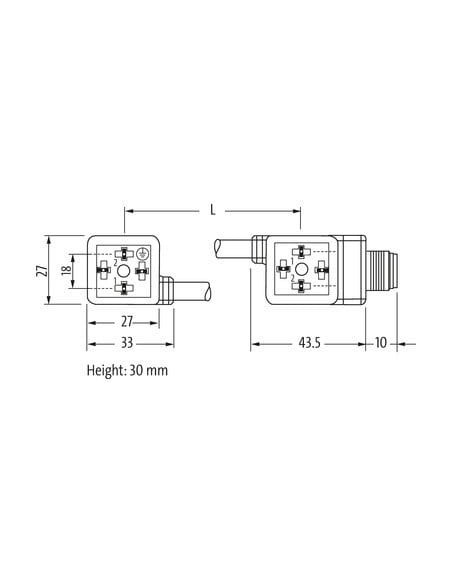

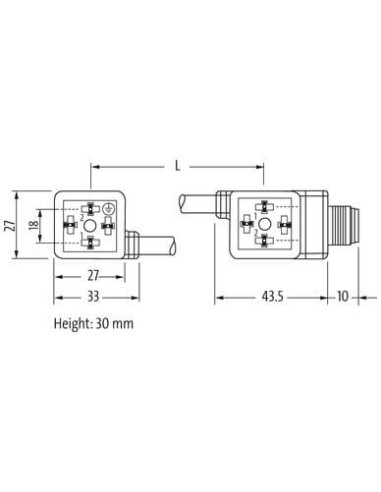

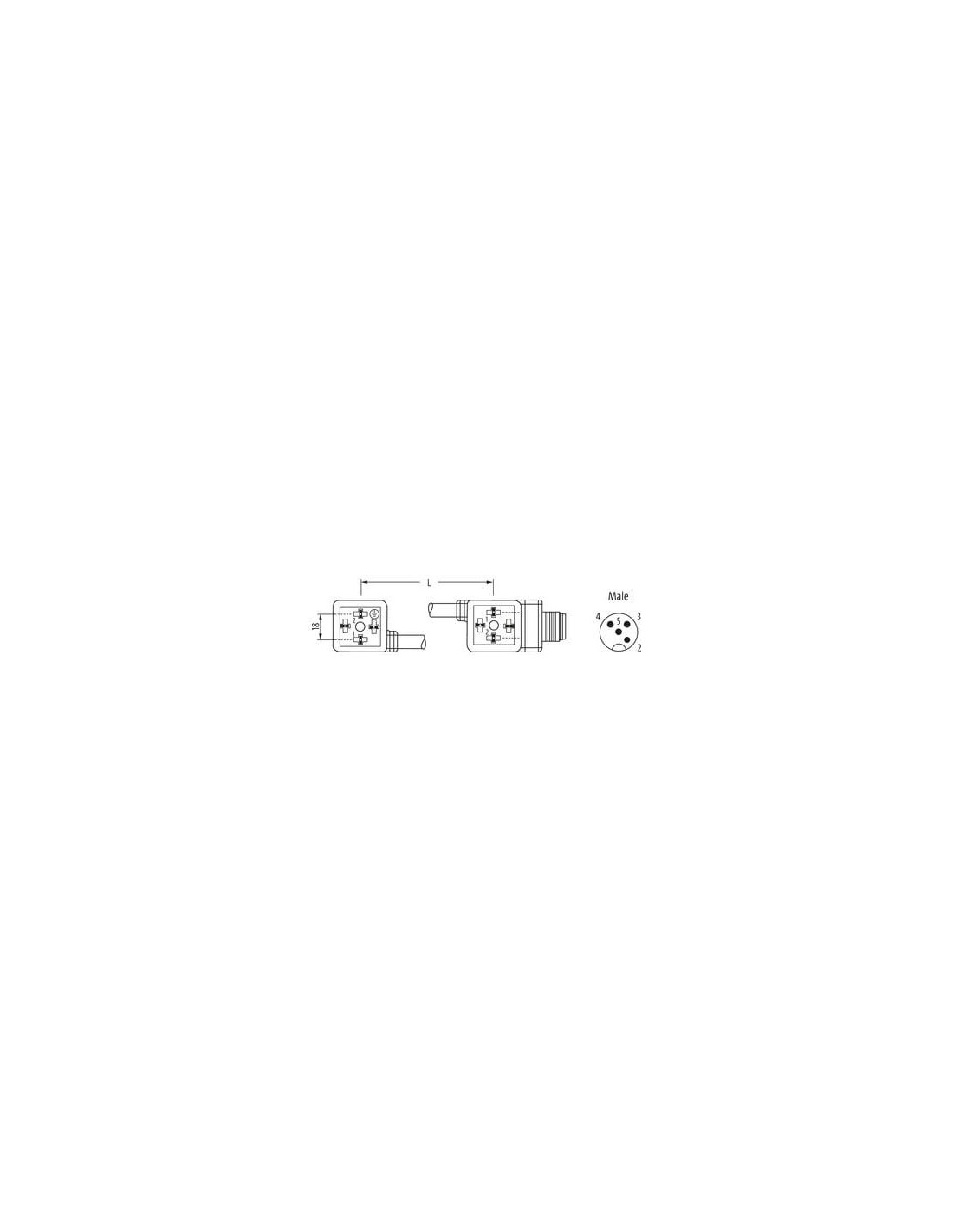

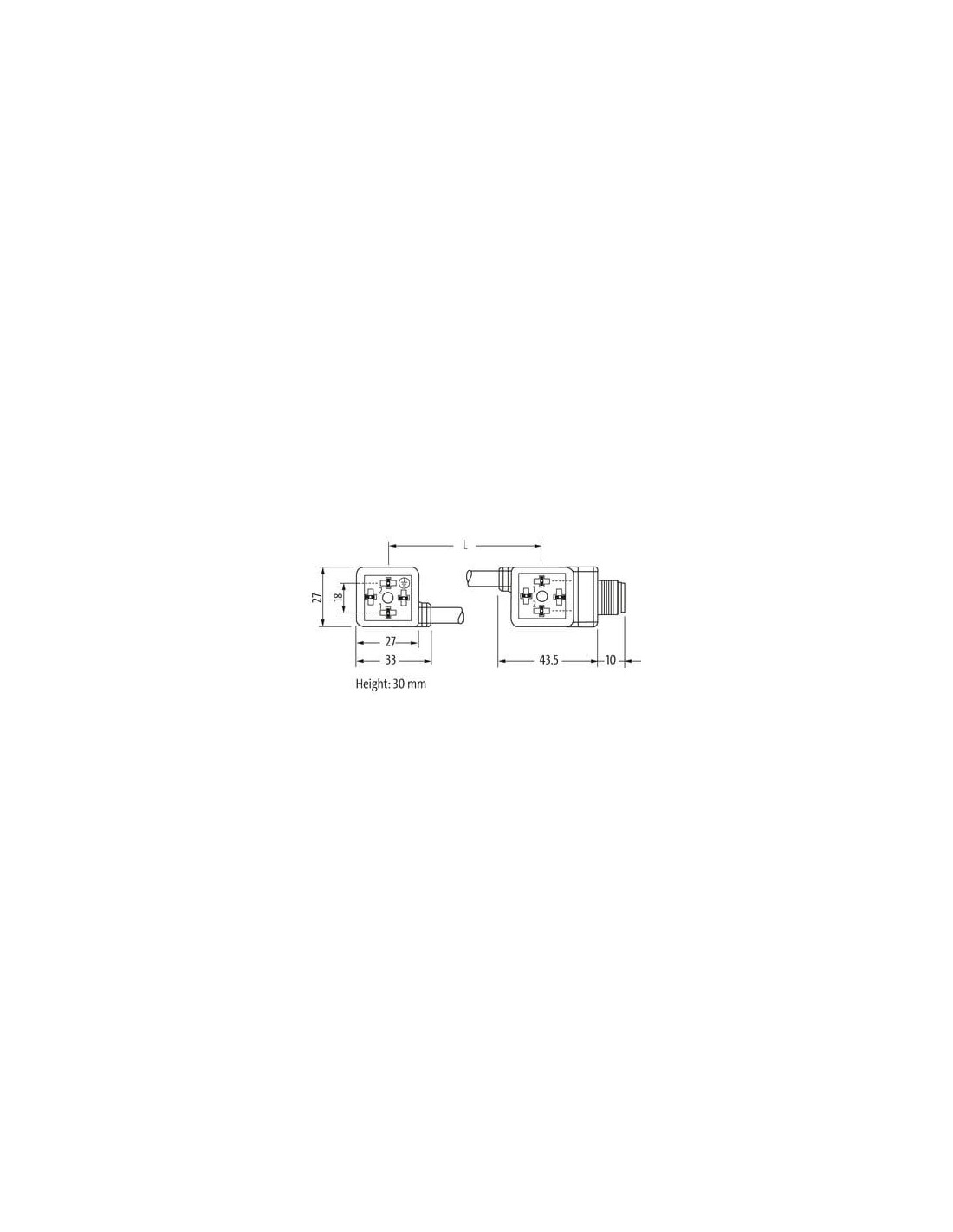

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

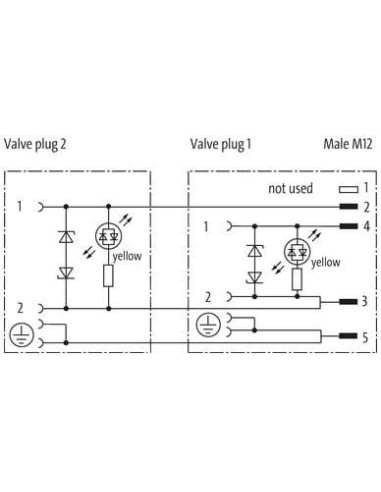

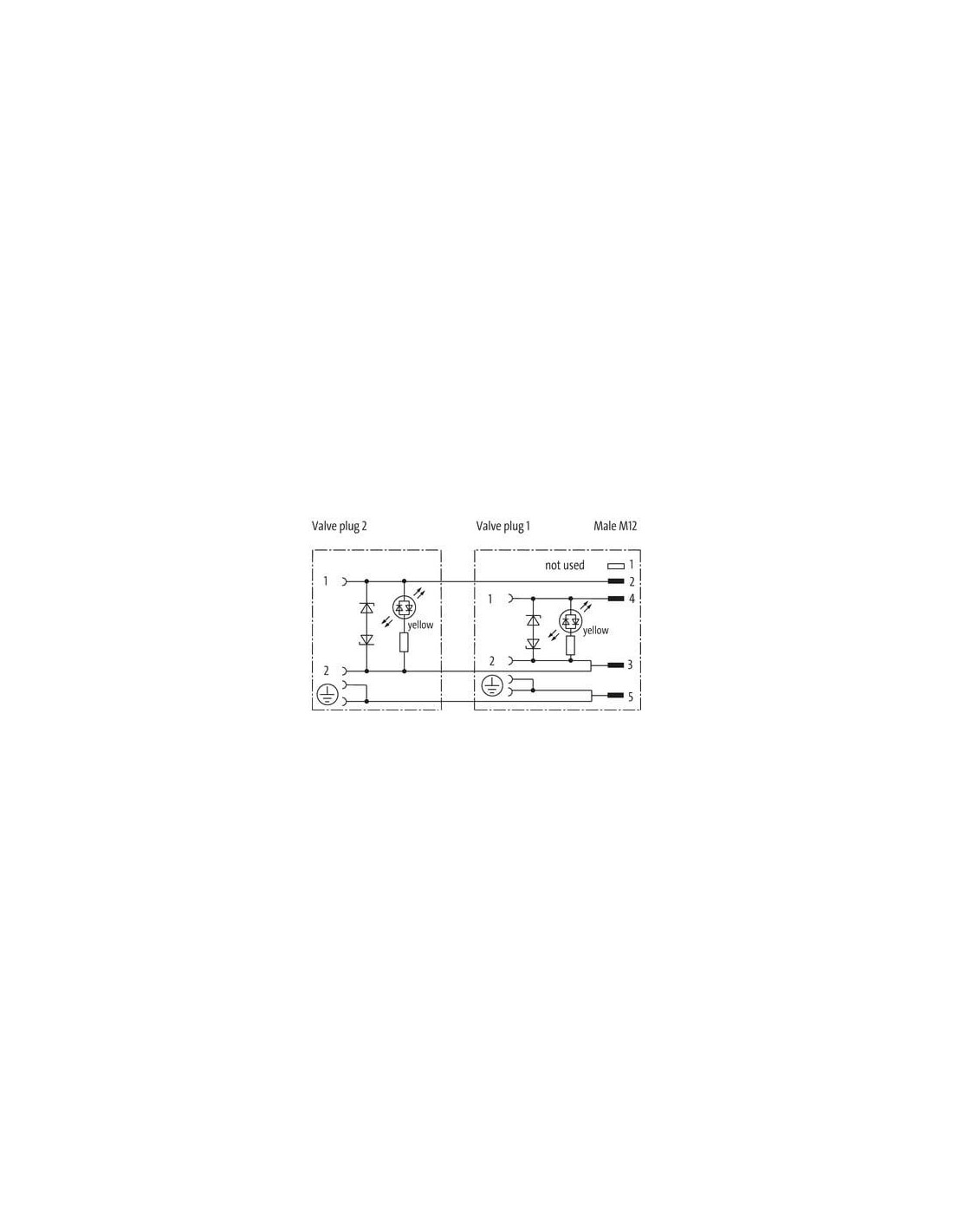

Dioda LED i obwód zabezpieczający
Przewód łączący L = 100 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Mostek zaworowy MSUD Typ A 18mm z wyjściem M12 męskim – 7000-41561-0360000

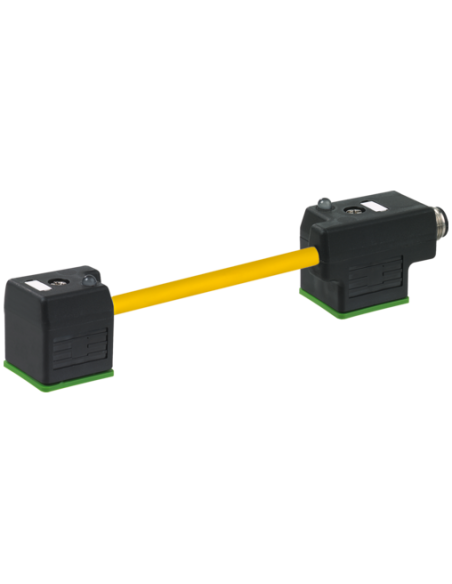

Mostek zaworowy MSUD, typ A 18mm, z wyjściem M12 męskim, to specjalistyczny element wykorzystywany do efektywnego łączenia i sterowania siłownikami pneumatycznymi oraz innymi układami elektromagnetycznymi. Produkt ten jest zgodny z normami przemysłowymi i charakteryzuje się wysoką odpornością mechaniczną oraz elektryczną, co czyni go doskonałym wyborem do zastosowań w warunkach przemysłowych, również w miejscach narażonych na działanie olejów i substancji chemicznych.
Zastosowanie i możliwości wykorzystania mostka zaworowego MSUD
Mostek zaworowy 7000-41561-0360000 znajduje szerokie zastosowanie w automatyce, przemyśle maszynowym, systemach transportowych oraz instalacjach wymagających niezawodnego sterowania zaworami elektromagnetycznymi. Doskonale sprawdza się przy łączeniu cewek elektromagnetycznych, zaworów sterujących i innych elementów automatyki przemysłowej, zarówno w aplikacjach stacjonarnych, jak i ruchomych.
- Szybka i łatwa instalacja dzięki gotowym złączom i przejrzystej konstrukcji.
- Wysoka wytrzymałość mechaniczna i elektryczna pozwala na niezawodną pracę nawet w trudnych warunkach otoczenia.
- Odporność na oleje i chemikalia – dzięki zastosowaniu wysokiej jakości tworzywa sztucznego oraz przewodów w izolacji PUR.
- Wbudowane diody LED umożliwiające sygnalizację stanu pracy oraz zabezpieczenie obwodów.
- Klasa ochrony IP67 gwarantuje skuteczną ochronę przed pyłem i wodą.
Zalety mostka zaworowego MSUD typ A 18mm
Mostek zaworowy wyróżnia się kompaktowymi wymiarami (18 mm typ A), co ułatwia integrację nawet w miejscach o ograniczonej przestrzeni montażowej. Dodatkowo, przewód połączeniowy o długości 100 mm pozwala na elastyczne dopasowanie do różnych konfiguracji instalacji.
Wysoki poziom bezpieczeństwa pracy zapewniony dzięki zastosowaniu diod LED oraz wbudowanych obwodów ochronnych skutecznie chroni podłączone urządzenia przed przepięciami i uszkodzeniami. Dzięki zastosowaniu przewodu 3-żyłowego z wytrzymałym płaszczem PUR, możliwe jest wykorzystanie go w aplikacjach narażonych na intensywny ruch oraz zginanie.
Typowe zastosowania mostka zaworowego MSUD 18mm, M12
- Sterowanie zaworami elektromagnetycznymi w automatyce przemysłowej.
- Pneumatyka i hydraulika siłowa.
- Przemysł spożywczy, maszynowy i produkcyjny.
- Transport materiałów oraz sterowanie liniami produkcyjnymi.
- Integracja z modułami rozproszonymi i wyspami zaworowymi.
Produkt spełnia rygorystyczne wymagania norm cURus i nadaje się do pracy w zakresie temperatur od -25°C do +85°C, przy zachowaniu szczelności IP67. Zaleca się stosowanie dodatkowych środków ochronnych w środowiskach o ekstremalnych warunkach chemicznych.
Mostek zaworowy MSUD typ A 18mm z wyjściem M12 męskim to niezawodne i uniwersalne rozwiązanie do nowoczesnych systemów sterowania przemysłowego, gwarantujące trwałość oraz bezpieczeństwo eksploatacji.
