Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 227 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Electrical function wire | Sygnał |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

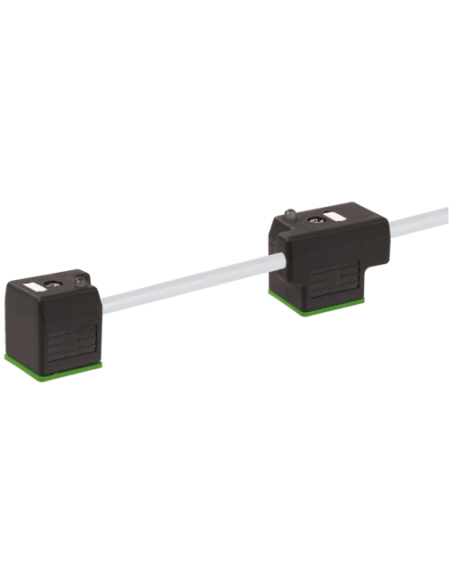

Mostek zaworowy typ A 18 mm do kabla wełnianego – 7000-58041-2270500
Mostek zaworowy typ A 18 mm to niezawodne rozwiązanie dedykowane do połączeń elektrozaworów w automatyce przemysłowej oraz w instalacjach wymagających stabilnych i bezpiecznych połączeń elektrycznych. Produkt jest wyposażony w zaawansowane zabezpieczenia i obwód sygnalizacyjny LED, co zwiększa jego funkcjonalność w codziennym użytkowaniu.
Zastosowanie mostka zaworowego typ A 18 mm
Mostek zaworowy typ A 18 mm znajduje zastosowanie głównie w:
- Układach pneumatycznych i hydraulicznych
- Systemach automatyzacji maszyn i linii produkcyjnych
- Instalacjach przemysłowych, gdzie kluczowa jest wysoka szczelność i odporność na czynniki zewnętrzne
- Zastosowaniach wymagających sygnalizacji LED i zabezpieczenia obwodu
Najważniejsze cechy i zalety mostka zaworowego 18 mm
- Wytrzymała, plastikowa obudowa – odporna na czynniki chemiczne i oleje, przeznaczona do pracy w trudnych warunkach przemysłowych
- Wysoki stopień ochrony IP67 – pełna ochrona przed pyłem oraz krótkotrwałym zanurzeniem w wodzie
- Możliwość pracy w szerokim zakresie temperatur, nawet od -25°C do +85°C
- Zasilanie 24 V AC/DC, które zapewnia uniwersalność zastosowania oraz kompatybilność z typowymi układami sterowania
- Dioda LED informująca o stanie pracy oraz wbudowany obwód zabezpieczający
- Warianty długości przewodów dostosowane do indywidualnych potrzeb użytkownika
- Solidne złącza M3 zapewniające niezawodne mocowanie i optymalne połączenie elektryczne
- Odpowiedni moment dokręcania (0,4 Nm), który chroni przed uszkodzeniem elementów
Konstrukcja i budowa mostka zaworowego typ A 18 mm
Produkt posiada zwartą i ergonomiczną konstrukcję, umożliwiającą łatwą instalację nawet w miejscach o ograniczonej przestrzeni. Stosowanie trwałych materiałów, takich jak PUR i PVC w kablu, wpływa na żywotność oraz odporność na uszkodzenia mechaniczne, ścieranie i zginanie.
Dzięki klarownemu oznaczeniu przewodów oraz intuicyjnemu schematowi połączeń, montaż i eksploatacja są niezwykle proste, co przekłada się na skrócenie czasu instalacji i minimalizację ryzyka błędów podczas podłączania.
Typowe zastosowania i przykłady integracji mostka zaworowego typ A 18 mm
Mostek zaworowy typ A 18 mm doskonale sprawdza się w:
- Automatyce przemysłowej
- Maszynach produkcyjnych
- Robotyce
- Układach sterowania zaworami
- Szafach sterowniczych i rozdzielniach
Jest to idealny wybór dla producentów maszyn, integratorów systemów automatyki oraz firm serwisujących linie produkcyjne, które pragną zapewnić niezawodność działania zaworów i bezpieczeństwo instalacji.
Bezpieczeństwo, trwałość i komfort montażu
Precyzyjne wykonanie i zastosowanie wysokiej jakości materiałów zapewniają długotrwałą eksploatację oraz odporność na warunki środowiskowe. Dodatkowo, konstrukcja umożliwia łatwe mocowanie za pomocą wkrętów oraz zabezpieczenie przed uszkodzeniami mechanicznymi dzięki zastosowaniu elementów odciążających.
Montaż produktu jest prosty dzięki czytelnym oznaczeniom przewodów oraz dołączonej dokumentacji technicznej. Przemyślana konstrukcja pozwala na szybkie wdrożenie urządzenia w istniejących instalacjach bez konieczności kosztownych przeróbek.
