Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 110 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 227 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Electrical function wire | Sygnał |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

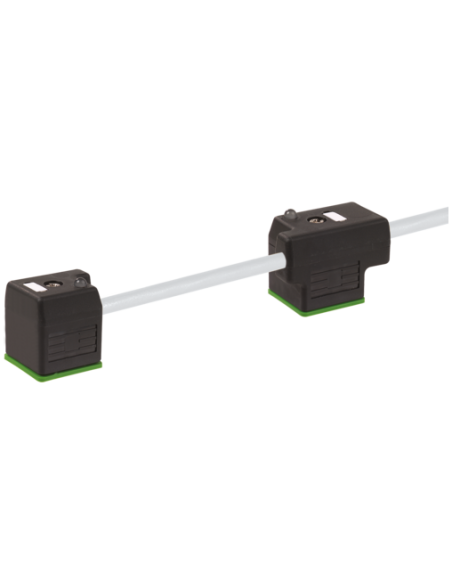

Mostek zaworowy MSUD typ A 18 mm – profesjonalne rozwiązanie dla instalacji pneumatycznych i hydraulicznych
Mostek zaworowy MSUD typ A 18 mm z przewodem wełnianym to element przeznaczony do łączenia zaworów elektromagnetycznych w instalacjach automatyki przemysłowej. Produkt o kodzie 7000-58001-2270500 dedykowany jest wymagającym aplikacjom, w których istotna jest niezawodność działania, łatwość montażu oraz wysoka odporność na czynniki zewnętrzne.
Zastosowanie mostka zaworowego MSUD typ A 18 mm
Mostek zaworowy znajduje zastosowanie w rozdzielaczach pneumatycznych oraz hydraulicznych, gdzie wymagane jest skuteczne sterowanie zaworami z użyciem przewodów elektrycznych. Produkt ten jest odpowiedni do pracy w warunkach przemysłowych, m.in. w:
- systemach automatyki produkcyjnej,
- maszynach pakujących,
- instalacjach transportu bliskiego,
- systemach utrzymania ruchu,
- aplikacjach z robotami przemysłowymi,
- instalacjach wymagających wysokiej odporności chemicznej i mechanicznej.
Najważniejsze cechy i zalety mostka zaworowego MSUD typ A 18 mm
- Standard MSUD typ A 18 mm – szeroka kompatybilność z popularnymi zaworami przemysłowymi.
- Wytrzymała obudowa z tworzywa PBT – zapewnia wysoką odporność chemiczną oraz na oleje.
- Stopień ochrony IP67 – gwarancja ochrony przed pyłem i krótkotrwałym zanurzeniem w wodzie.
- Wbudowana dioda LED sygnalizująca stan pracy – szybka diagnostyka i monitorowanie.
- Obwód zabezpieczający (dodatkowa dioda Zener) – skuteczna ochrona elektroniki przed przepięciami.
- Długość kabla 5 m – wygodny montaż w rozbudowanych szafach sterowniczych, inne długości dostępne na zamówienie.
- Przekrój przewodu 0,75 mm2 – umożliwia przesyłanie sygnałów oraz napięcia zasilania do 4 A.
- Kolorystyka: czarna obudowa i szary przewód, wewnętrzna izolacja przewodów czarna i zielono-żółta.
- Praca w szerokim zakresie temperatur: -25°C do +85°C.
Bezpieczna i trwała konstrukcja mostka zaworowego 7000-58001-2270500
Mostek MSUD typ A 18 mm posiada powłokę zabezpieczającą wykonaną ze stali galwanizowanej, co chroni go przed korozją. Uszczelnienie z PUR oraz klasa ochrony IP67 sprawiają, że produkt idealnie nadaje się do pracy w trudnych warunkach przemysłowych oraz wszędzie tam, gdzie występuje wilgoć, pył i oleje technologiczne.
Typowe schematy połączeń i montaż
Ułatwiony montaż mostka zaworowego MSUD typ A 18 mm dzięki typowi montażu: włożony – przykręcony. Kompatybilność z gwintami M3 oraz niski moment dokręcania (0,4 Nm) pozwalają na szybkie i pewne mocowanie z zachowaniem odpowiedniej szczelności i bezpieczeństwa użytkowania.
Schematy połączeń elektrycznych wraz z sygnalizacją LED zapewniają łatwą identyfikację sygnałów oraz szybkie wykrywanie błędów podczas rozruchu i eksploatacji instalacji.
Warunki pracy i odporność środowiskowa
Kabel wykonany jest z wełnianej skrętki miedzianej, z izolacją PVC/PUR wolną od ołowiu, kadmu oraz FCKW – zapewnia to dodatkowe bezpieczeństwo ekologiczne i zgodność z aktualnymi przepisami. Kabel jest odporny na ścieranie, oleje (zgodnie z DIN EN 60811-404), benzynę oraz większość substancji chemicznych (szczegółowa odporność do sprawdzenia w zależności od aplikacji).
- Bardzo dobra elastyczność przewodu, możliwość pracy na prowadnicach C-track do 2 mln cykli zgięcia.
- Dopuszczalne promienie gięcia: 10x średnica zewnętrzna przy instalacji stałej, 15x średnica zewnętrzna przy pracy w ruchu.
- Certyfikat cURus – międzynarodowe dopuszczenie do zastosowań przemysłowych.
Gdzie wykorzystać mostek zaworowy MSUD typ A 18 mm?
Produkt jest idealnym wyborem do automatyzacji procesów produkcyjnych, sterowania zaworami w systemach pneumatycznych i hydraulicznych, aplikacji wymagających niezawodności, odporności na warunki przemysłowe oraz łatwego monitorowania stanu pracy zaworów za pomocą wbudowanej sygnalizacji LED.
Przeznaczony dla profesjonalistów z branży automatyki, utrzymania ruchu, OEM oraz integratorów systemów, którzy poszukują kompleksowego i pewnego rozwiązania do połączeń zaworowych.
