Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Przewód łączący L = 150 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 227 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Electrical function wire | Sygnał |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

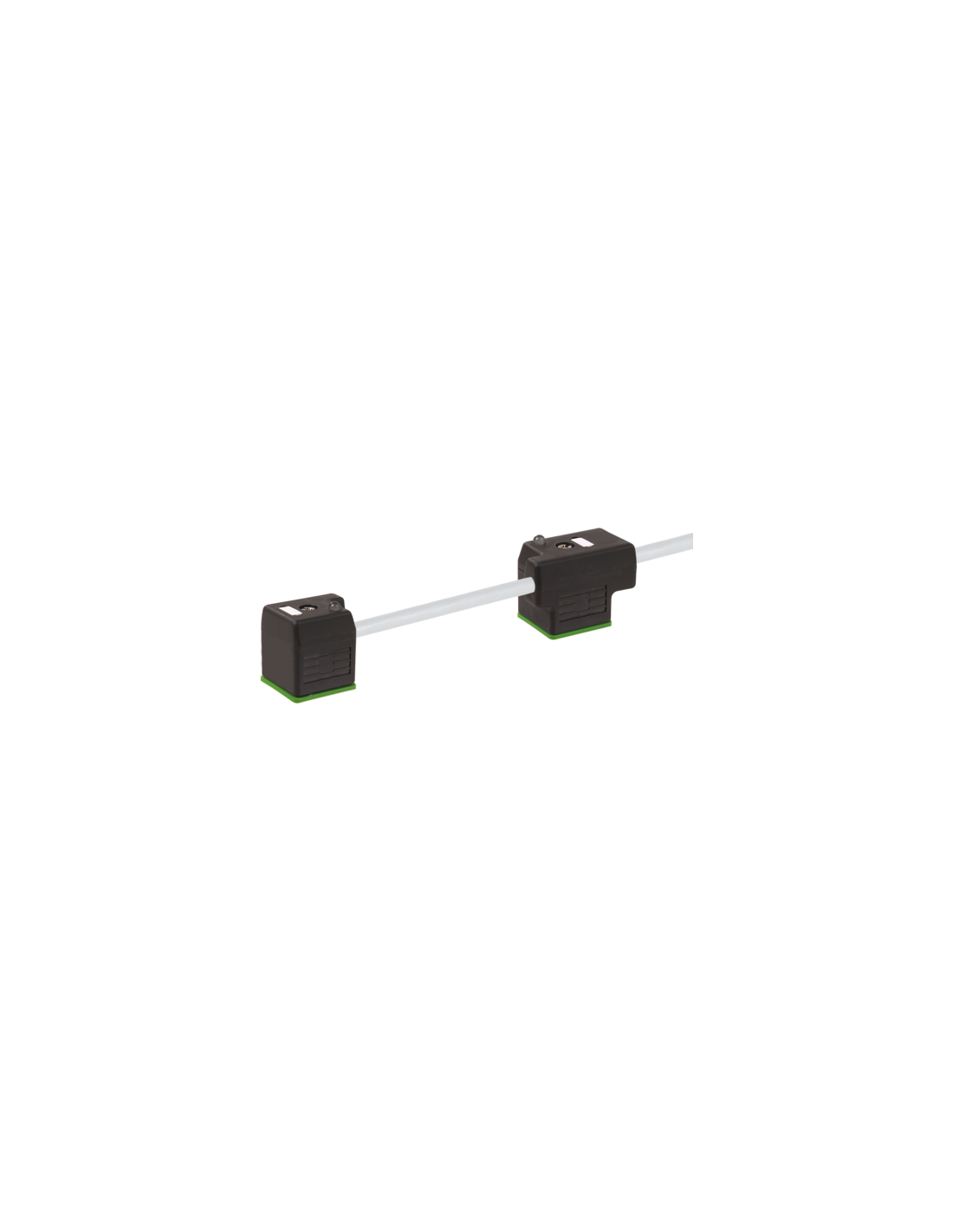

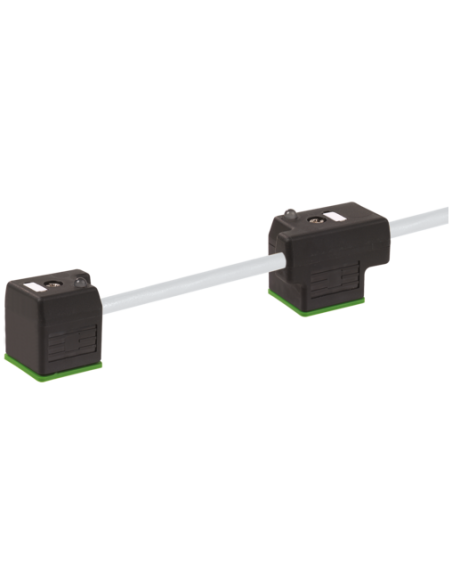

Mostek zaworowy MSUD typ A 18 mm – profesjonalne połączenie elektrozaworów
Mostek zaworowy MSUD typ A 18 mm to sprawdzone rozwiązanie do połączeń elektrozaworów z wykorzystaniem kabli wełnianych w systemach automatyki przemysłowej. Produkt o kodzie 7000-58021-2270300 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnych i bezpiecznych połączeń hydraulicznych oraz pneumatycznych.
Zastosowanie mostków zaworowych MSUD typ A
Mostki zaworowe MSUD typ A zostały zaprojektowane z myślą o środowisku przemysłowym, gdzie istotne jest bezawaryjne i odporne na zakłócenia elektryczne sterowanie przy pomocy elektrozaworów. Typowe obszary zastosowań obejmują:
- systemy automatyki przemysłowej i linie produkcyjne
- instalacje pneumatyczne oraz hydrauliczne
- aplikacje w przemyśle samochodowym i spożywczym
- sterowanie rozdzielaczami i napędami
Najważniejsze cechy konstrukcji i budowy
Mostek zaworowy MSUD typ A 18 mm wyposażony jest w wytrzymałą obudowę z tworzywa sztucznego, która gwarantuje wysoką odporność chemiczną oraz ochronę przed olejami. Standard ochrony IP67 zapewnia szczelność nawet w trudnych warunkach przemysłowych.
- Sygnalizacja LED – szybka diagnostyka stanu pracy
- Obwód zabezpieczający – ochrona przed przepięciami
- Montaż: włożone, przykręcone – prosta i pewna instalacja
- Kabel PUR/PVC – wysoka elastyczność, trwałość i odporność mechaniczna
- Dostępność różnych długości kabli – możliwość dopasowania do wymagań instalacji
Specyfikacja techniczna i bezpieczeństwo pracy
Mostek zaworowy typ A został przystosowany do zasilania 24 V AC (±20%) lub DC (±25%) oraz prądu do 4 A na styk. Wysoka żywotność i niskie opóźnienie przełączania (do 20 ms) pozwalają na wykorzystanie produktu w cyklicznych aplikacjach automatyki. Mocne parametry elektryczne są uzupełnione przez zaawansowane zabezpieczenia przepięciowe – znamionowy pik napięciowy wynosi 0,8 kV.
Kabel wyposażony w cztery przewody (3 czarne, 1 zielono-żółty) z rdzeniem o przekroju 0,75 mm², izolowany PVC i okryty płaszczem PUR, umożliwia długotrwałą pracę w temperaturze od -30°C do +80°C. Odporność na oleje oraz dobra odporność chemiczna decydują o szerokich możliwościach wykorzystania przewodu w środowiskach przemysłowych.
Zalety i funkcjonalność mostka zaworowego MSUD typ A 18 mm
- Szybka, pewna diagnostyka dzięki sygnalizacji LED
- Wysoka ochrona IP67 – przystosowany do trudnych warunków pracy
- Łatwość montażu – uniwersalny sposób instalacji
- Odporność na czynniki chemiczne i oleje
- Możliwość indywidualizacji długości kabla
- Pełna zgodność z normami bezpieczeństwa i jakości (cURus)
Podsumowanie – gdzie sprawdzi się mostek zaworowy MSUD typ A 18 mm
Mostek zaworowy MSUD typ A 18 mm to niezawodny element systemów sterowania, przeznaczony do pracy z zaworami elektromagnetycznymi we wszystkich gałęziach przemysłu. Trwałość, ochrona IP67, szeroki zakres temperatur oraz odporność materiałowa pozwalają na użycie w aplikacjach wymagających stabilnej i długotrwałej pracy.
