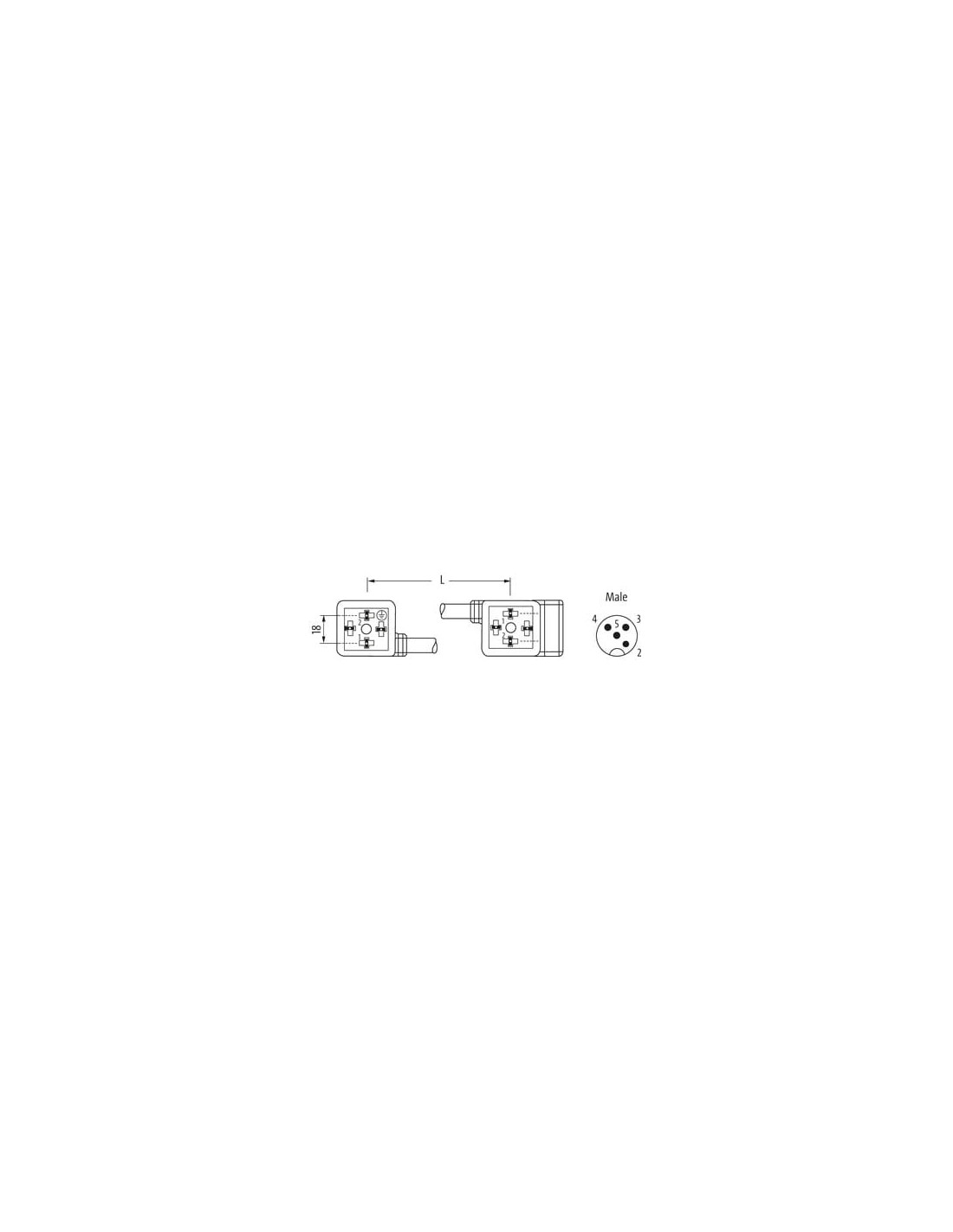

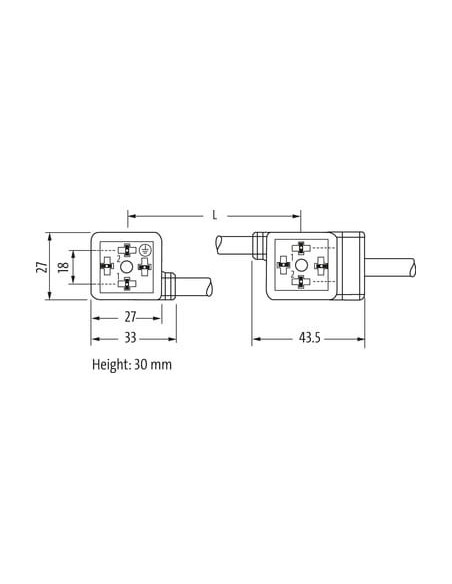

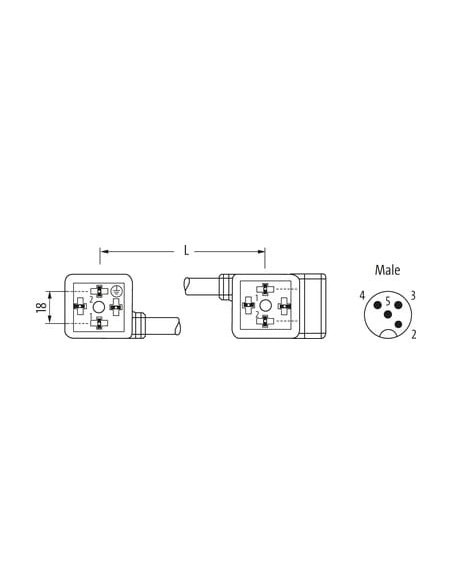

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

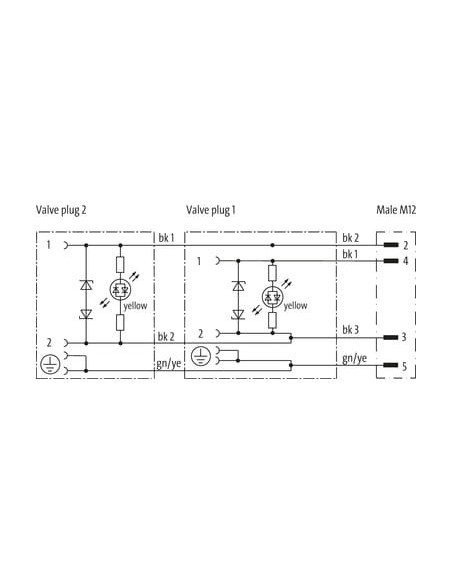

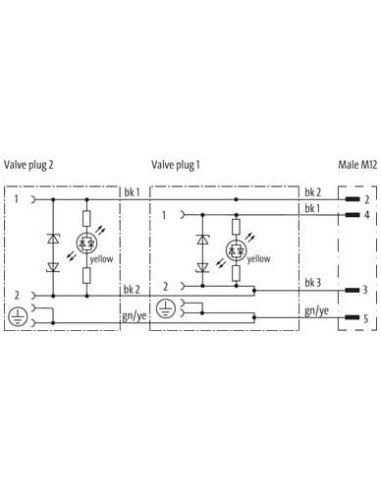

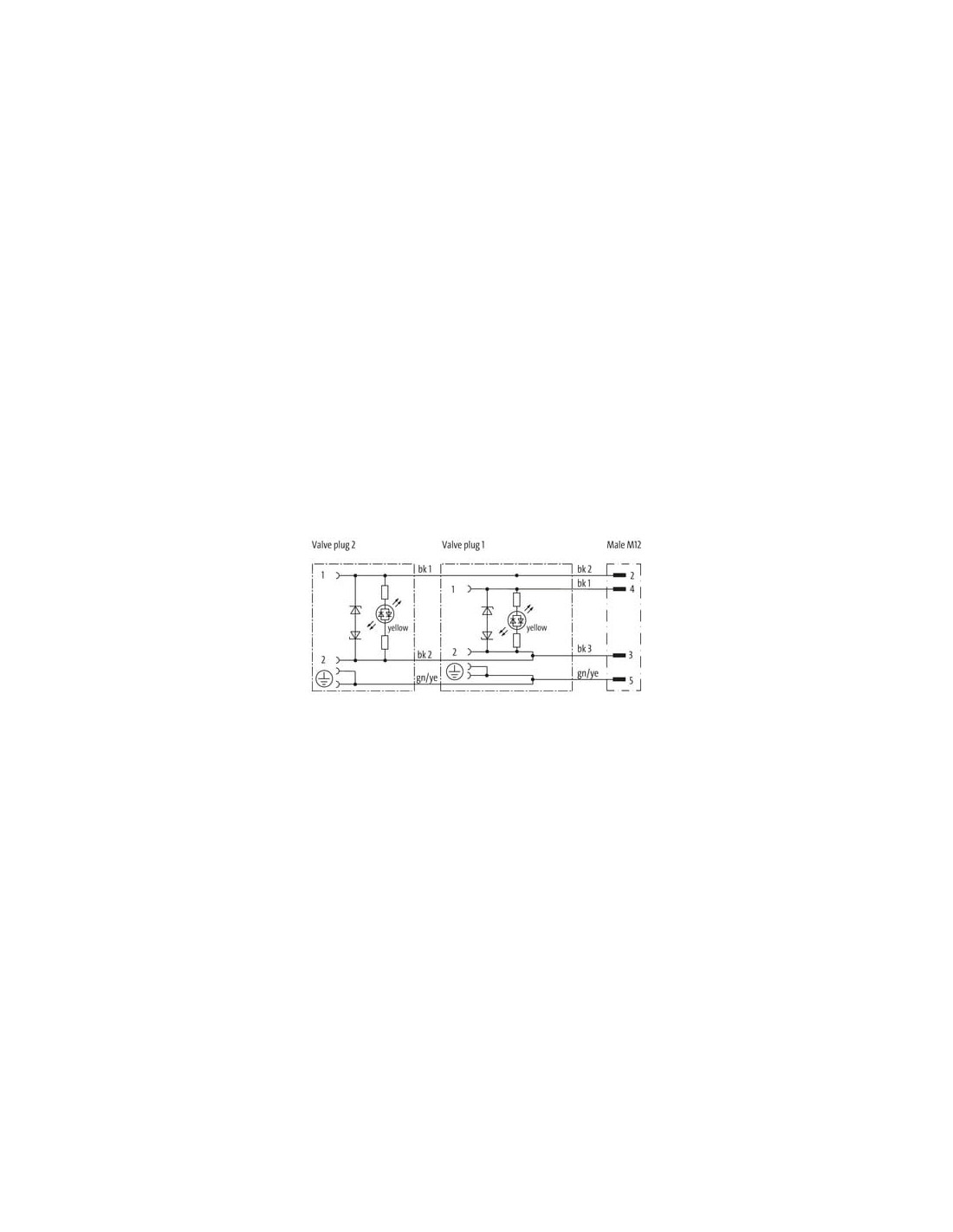

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
PE zmostkowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 637 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

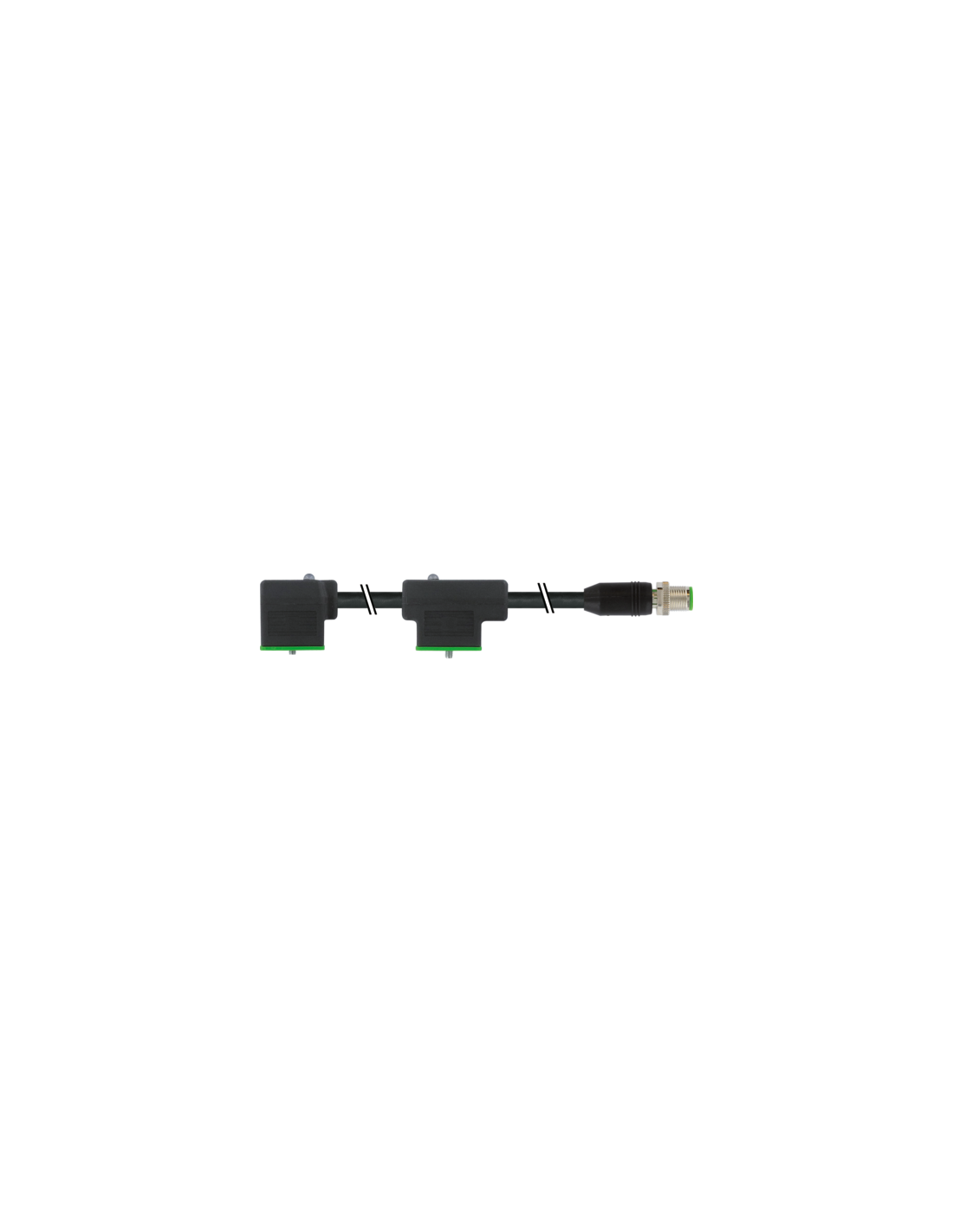

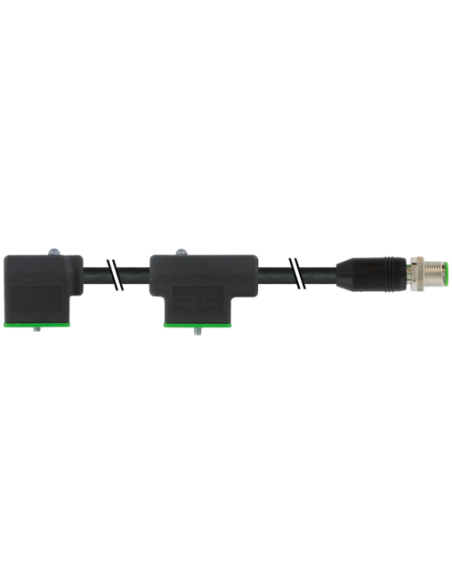

Mostek zaworowy MSUD typ A 18 mm - M12 męski 0° 7000-41611-6370060 – Opis i zastosowanie
Mostek zaworowy MSUD typ A 18 mm z męskim złączem M12 to zaawansowany element automatyki przemysłowej, umożliwiający szybkie i bezpieczne połączenie elektrozaworów z systemem sterowania w różnorodnych aplikacjach. Produkt wyróżnia się wysoką jakością wykonania oraz precyzyjnym dopasowaniem do wymagań środowiska przemysłowego.
Budowa i kluczowe cechy mostka zaworowego MSUD typ A 18 mm
Mostek zaworowy został zaprojektowany z myślą o łatwym montażu i niezawodności pracy w trudnych warunkach przemysłowych. Obudowa wykonana jest z wysokiej klasy tworzywa sztucznego odpornego na działanie olejów i czynników chemicznych, co zapewnia długotrwałą eksploatację.
- Wymiary wtyku: Typ A 18 mm (kompatybilny z większością elektrozaworów)
- Męskie złącze M12 0° – typowe w zastosowaniach automatyki
- Diody LED informujące o stanie pracy (wskaźnik żółty)
- Obwód zabezpieczający zwiększający bezpieczeństwo aplikacji
- Przewód PUR o długości 0,6 m z możliwością zamówienia innych długości
- PE zmostkowany dla poprawnego uziemienia
- Stopień ochrony IP – odporność na zanieczyszczenia, stabilność parametrów elektrycznych
Typowe zastosowania mostka zaworowego MSUD A 18 mm M12
Mostek zaworowy MSUD typ A 18 mm - M12 znajduje zastosowanie w szerokiej gamie systemów, gdzie wymagana jest automatyzacja procesów oraz precyzyjne sterowanie przepływem mediów. Produkt jest szczególnie polecany do:
- Automatyki przemysłowej i produkcji maszyn
- Systemów pneumatycznych i hydraulicznych
- Zespołów elektrozaworów w liniach produkcyjnych
- Instalacji wymagających szybkiego serwisu i okablowania
Zalety stosowania mostka zaworowego z wtykiem M12
Mostek zaworowy MSUD 18 mm charakteryzuje się wysoką niezawodnością oraz szybkim i łatwym podłączeniem – dzięki zastosowaniu standaryzowanego złącza M12. Istotnymi korzyściami są również:
- Odporność na uszkodzenia mechaniczne i warunki środowiskowe – wytrzymałość na promieniowanie UV, płomienie, oleje i chemikalia
- Łatwa identyfikacja przewodów – czytelne oznaczenie kolorystyczne oraz opis przewodów
- Dioda LED ułatwia diagnostykę i bieżącą kontrolę statusu połączenia
- Zabezpieczenie przeciwprzepięciowe dla elektroniki
Możliwości dostosowania oraz dodatkowe informacje
Na życzenie możliwa jest personalizacja długości przewodu, dzięki czemu produkt można precyzyjnie dopasować do konkretnej instalacji przemysłowej. W przypadku aplikacji w kontakcie z agresywnymi chemikaliami lub płynami zaleca się przeprowadzenie indywidualnej weryfikacji odporności materiałów.
Mostek zaworowy MSUD typ A 18 mm - M12 męski to niezawodne rozwiązanie, które usprawnia montaż oraz utrzymanie ruchu maszyn i urządzeń, szczególnie w złożonych instalacjach automatyki.
