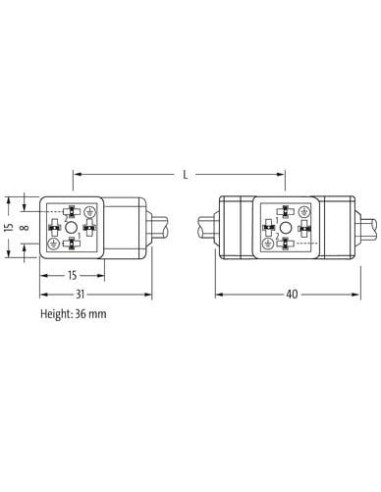

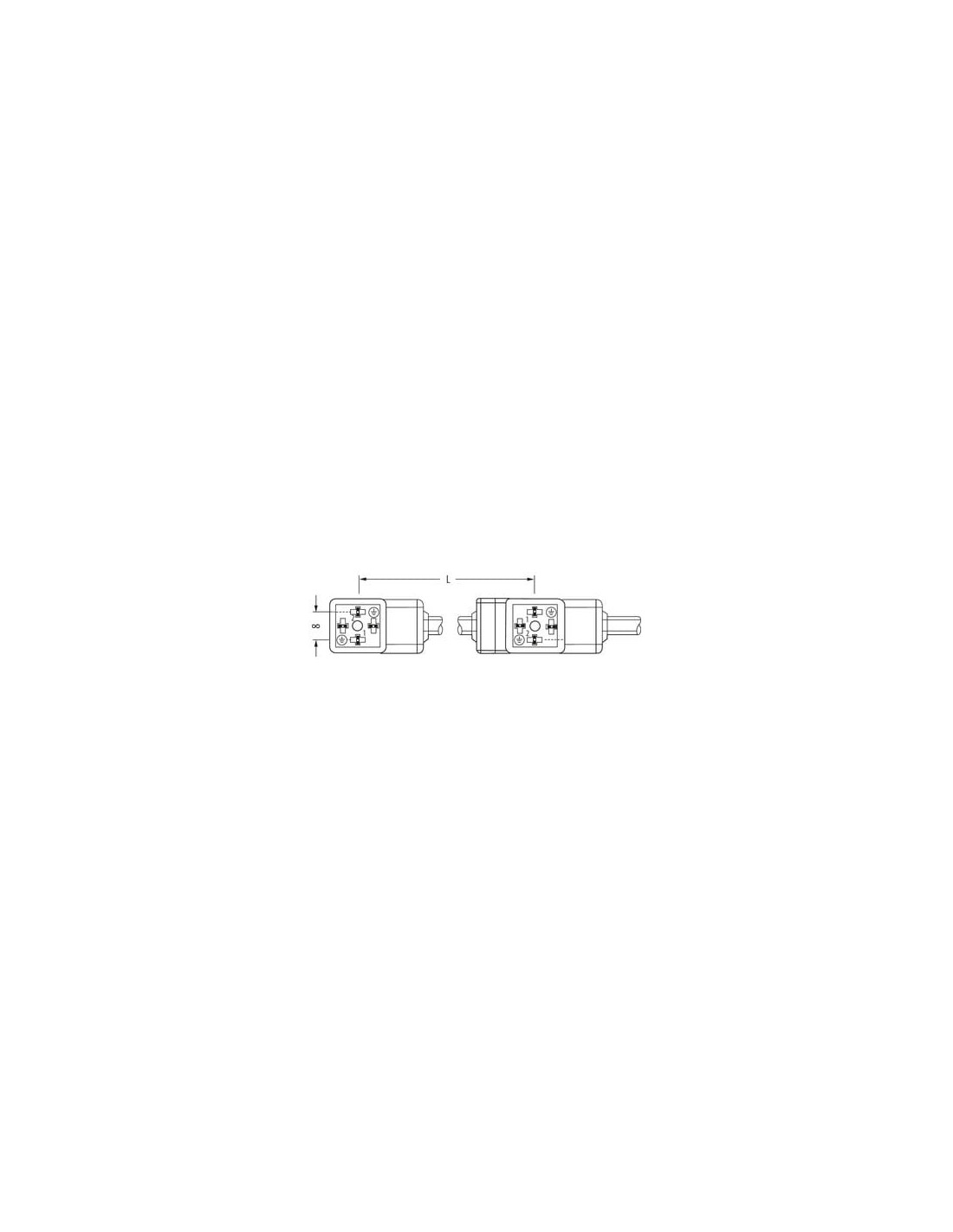

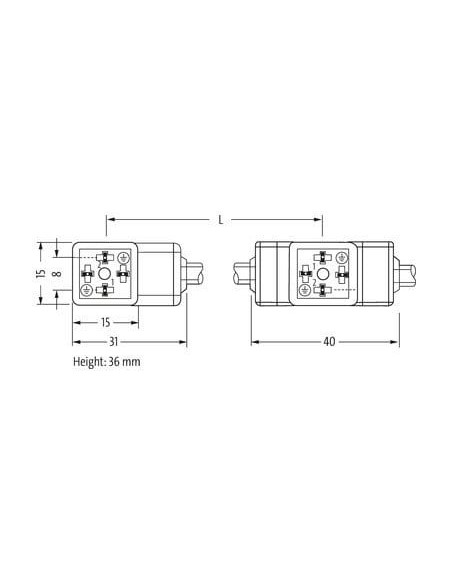

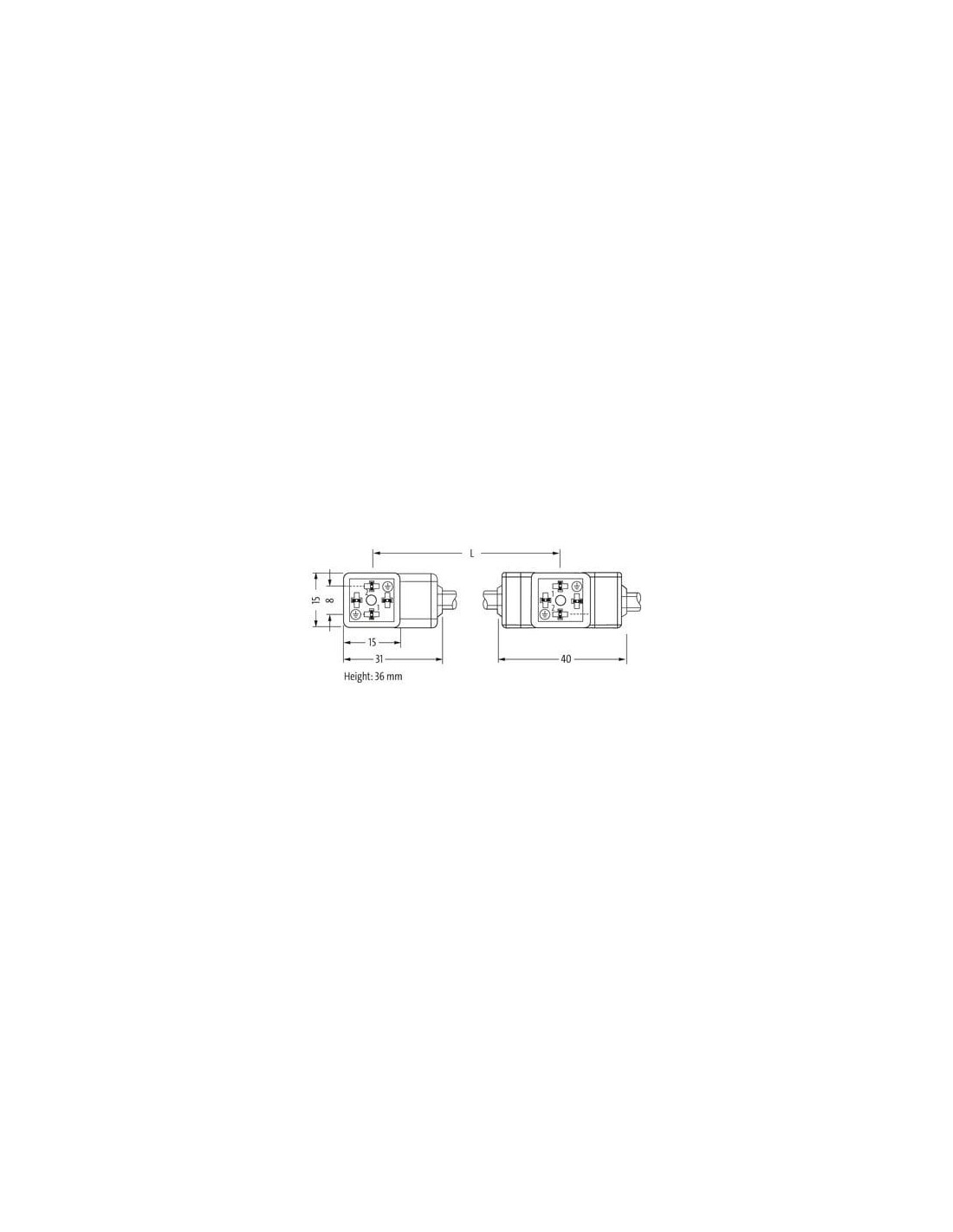

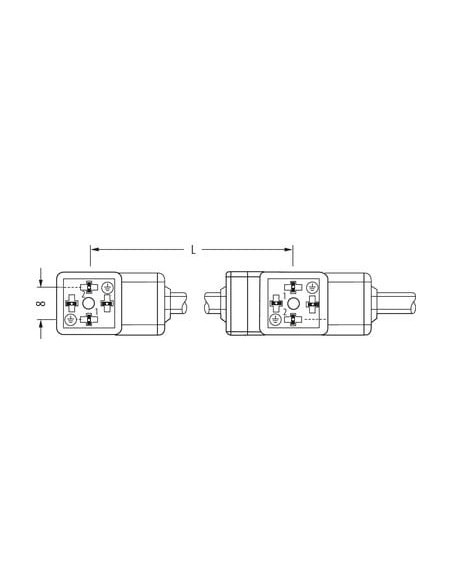

Typ C (8 mm)
24 V AC ±20% / DC ±25%

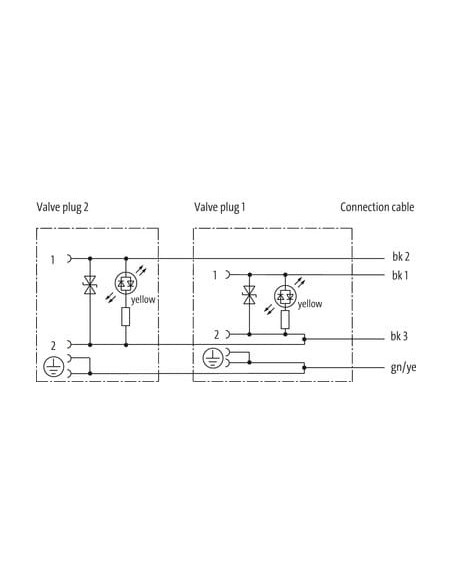

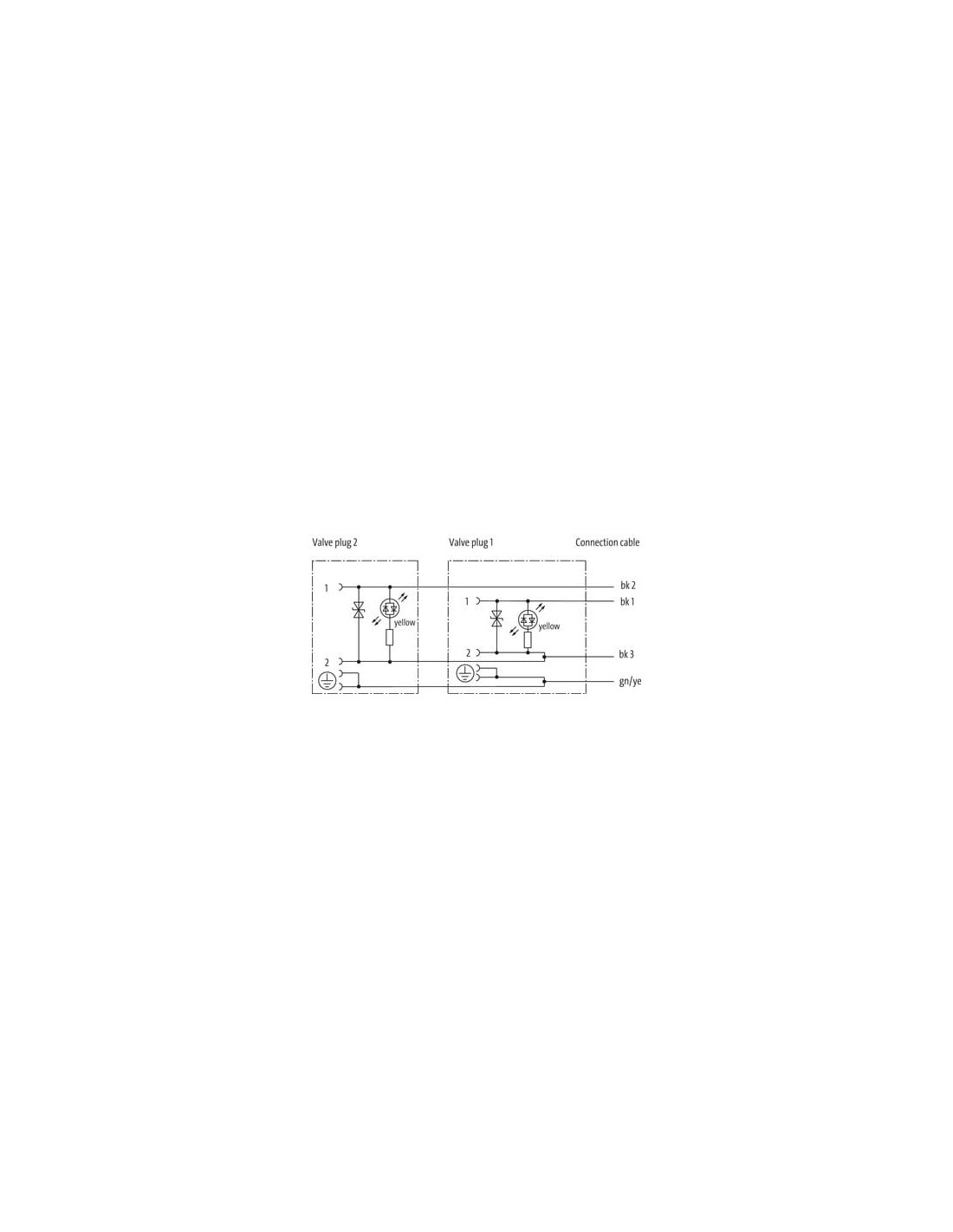

Dioda tłumiąca
Przewód łączący L = 200 mm
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M2.5 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M2.5 |
| Materiał | PBT |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 4 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda tłumiąca |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 617 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 77,66 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Podwójna analiza MSUD Typ C, 8 mm – Złącze elektrozaworu do automatyzacji przemysłowej

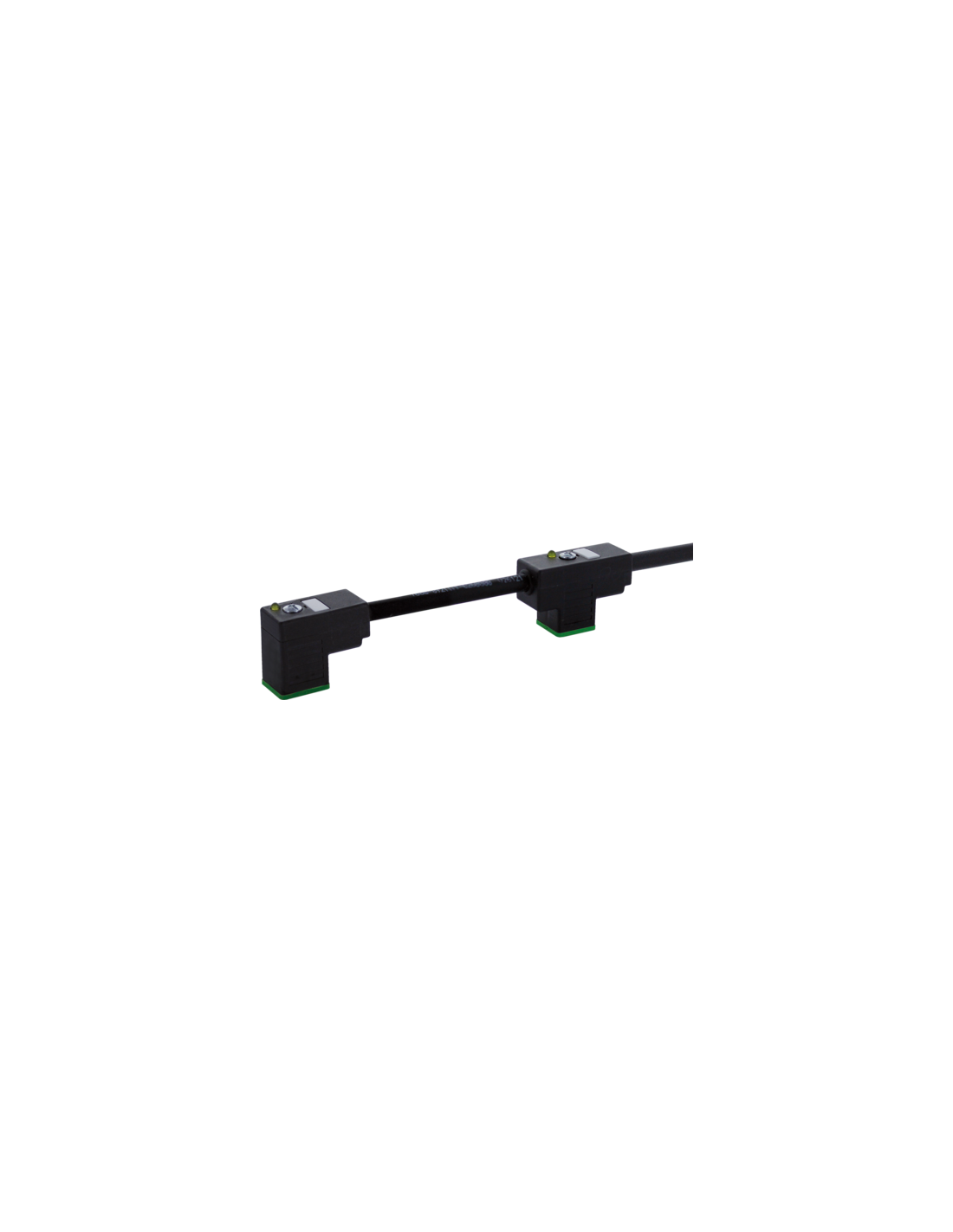

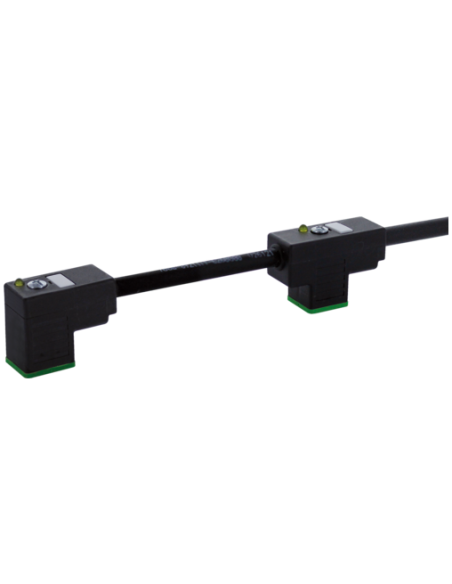

Podwójna analiza MSUD, format C, 8 mm to specjalistyczny przewód dedykowany do połączeń elektrozaworów, wyposażony w dwie głowice (złącza) z wbudowanymi wskaźnikami LED sygnalizującymi stan pracy. Dzięki standardowi MSUD oraz uniwersalnemu formatowi C, produkt ten znajduje zastosowanie w wielu aplikacjach przemysłowych, gdzie niezbędne jest szybkie i bezpieczne podłączanie komponentów automatyki.
Wytrzymała i odporna konstrukcja – bezpieczeństwo w wymagającym środowisku
Obudowa wykonana z tworzywa sztucznego PBT zapewnia wysoką odporność chemiczną i olejoodporność. Złącze posiada stopień ochrony IP67, co pozwala na eksploatację w trudnych warunkach przemysłowych oraz w obecności czynników zewnętrznych, takich jak pył czy wilgoć. Materiały użyte do produkcji są bezołowiowe, wolne od kadmu, bez FCKW i bez silikonów, co czyni produkt bezpiecznym dla środowiska.
Zastosowanie podwójnego złącza MSUD – typowe obszary zastosowań
Podwójne złącze MSUD to niezbędny element w nowoczesnych liniach produkcyjnych. Produkt idealnie nadaje się do:
- Podłączania cewek elektrozaworów na liniach montażowych
- Automatyzacji procesów pneumatycznych i hydraulicznych
- Szybkiego serwisu i diagnostyki układów elektrozaworowych
- Systemów sterowania i wizualizacji pracy zaworów
Funkcjonalność i wygoda instalacji – szybkie wykrycie awarii
Wbudowana dioda LED w kolorze żółtym umożliwia natychmiastową sygnalizację stanu pracy zaworu. Dzięki temu można łatwo i szybko wykryć potencjalne nieprawidłowości podczas pracy systemu. Przewód o długości 3 metrów oraz wygodny montaż (włożenie i przykręcenie) pozwalają na elastyczne dopasowanie produktu do indywidualnych potrzeb instalacji.
Dane mechaniczne i elektryczne podnoszące efektywność użytkowania
Złącze wykonane jest z wysokiej jakości podzespołów, w tym styków z posrebrzanego stopu miedzi, co gwarantuje niską rezystancję elektryczną i wysoką niezawodność połączenia. Przewód posiada przekrój 0,75 mm², a wytrzymałość prądowa sięga 9,6 A na żyłę, co pozwala na użytkowanie w szerokim zakresie napięć oraz prądów sterujących. Materiał płaszcza przewodu – PVC – zapewnia elastyczność oraz trwałość nawet przy częstym zginaniu.
Łatwość integracji z innymi elementami automatyki
Złącze jest zgodne z normami EN IEC 60529 (IP67) oraz odporne na UV (DIN EN ISO 4892-2 A). Możliwość podłączenia zarówno do napięcia stałego (DC), jak i zmiennego (AC) zapewnia uniwersalność montażu w różnych układach sterowania. Funkcja diody tłumiącej dodatkowo zabezpiecza układ przed przepięciami powstałymi przy wyłączaniu cewki zaworu.
Wsparcie dla nowoczesnych technologii przemysłowych
Zestaw podwójnych złączy MSUD typu C, 8 mm sprawdzi się w środowiskach wymagających niezawodnych i hermetycznych połączeń sygnałowych oraz zasilających. Kompatybilność z nowoczesnymi sterownikami i zaworami sprawia, że produkt znajduje szerokie zastosowanie w:
- Automatyce przemysłowej oraz procesowej
- Robotyce i systemach transportowych
- Systemach bezpieczeństwa maszyn
- Instalacjach OEM
Podwójne złącze MSUD to gwarancja niezawodności, elastyczności oraz długiej żywotności nawet w najbardziej wymagających środowiskach przemysłowych.
