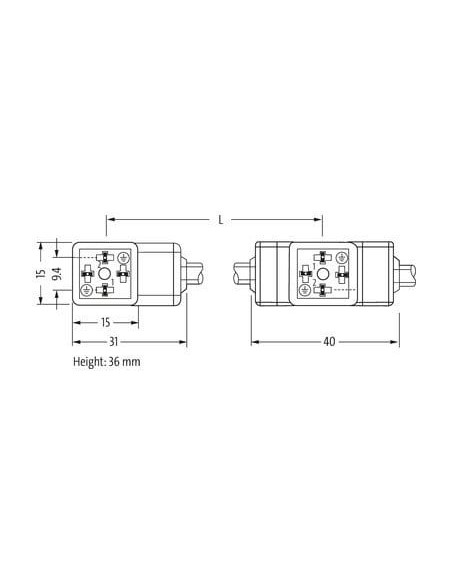

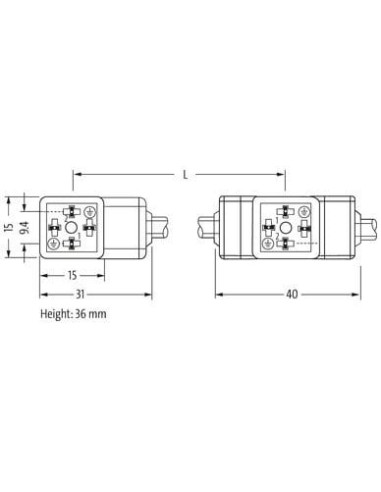

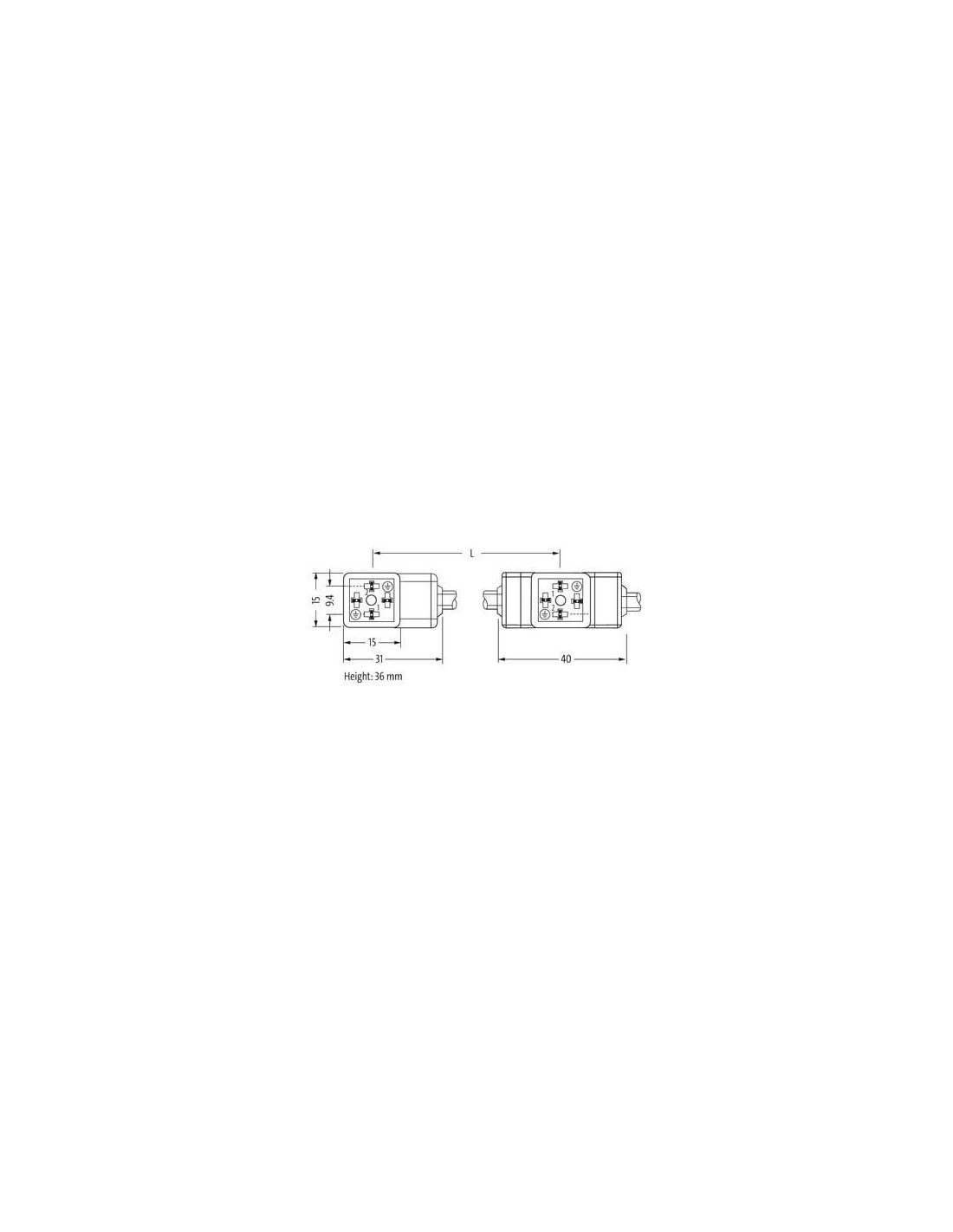

Typ CI (9.4 mm)
24 V AC ±20% / DC ±25%
Dioda tłumiąca
bez koszulek kablowych

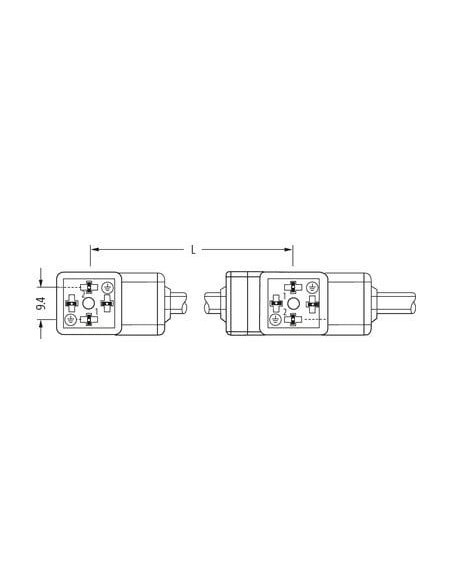

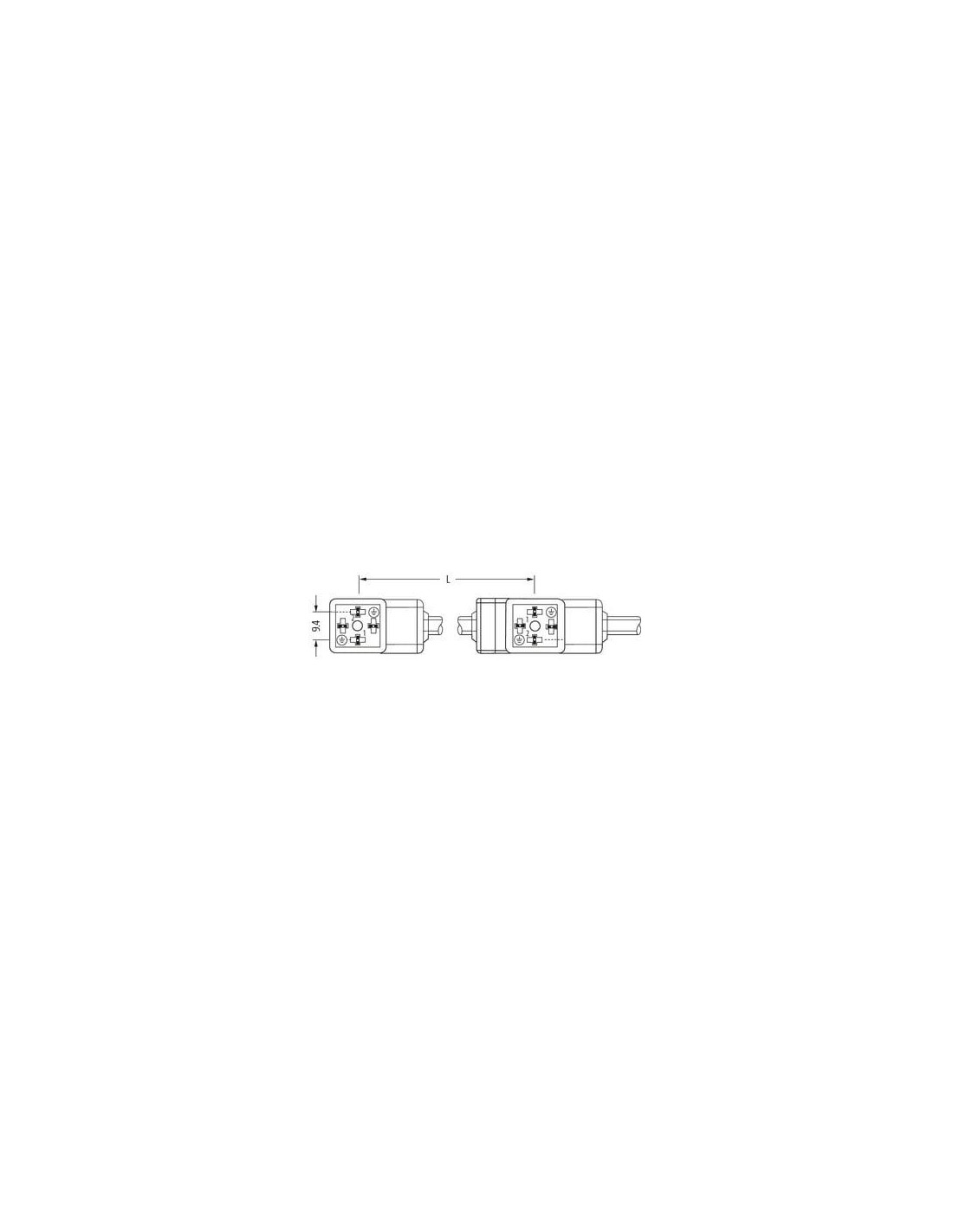

Przewód łączący L = 200 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M2.5 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M2.5 |
| Materiał | PBT |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 4 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda tłumiąca |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

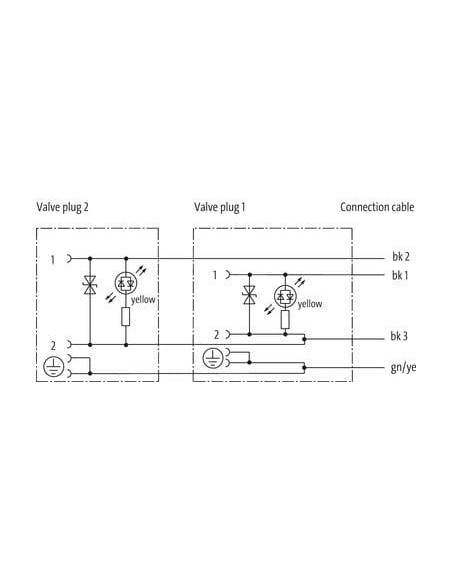

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

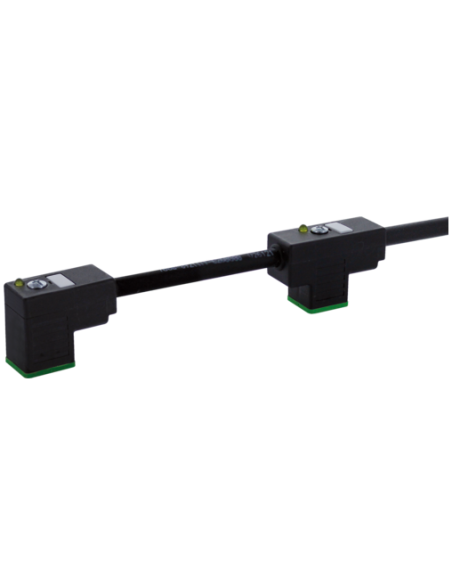

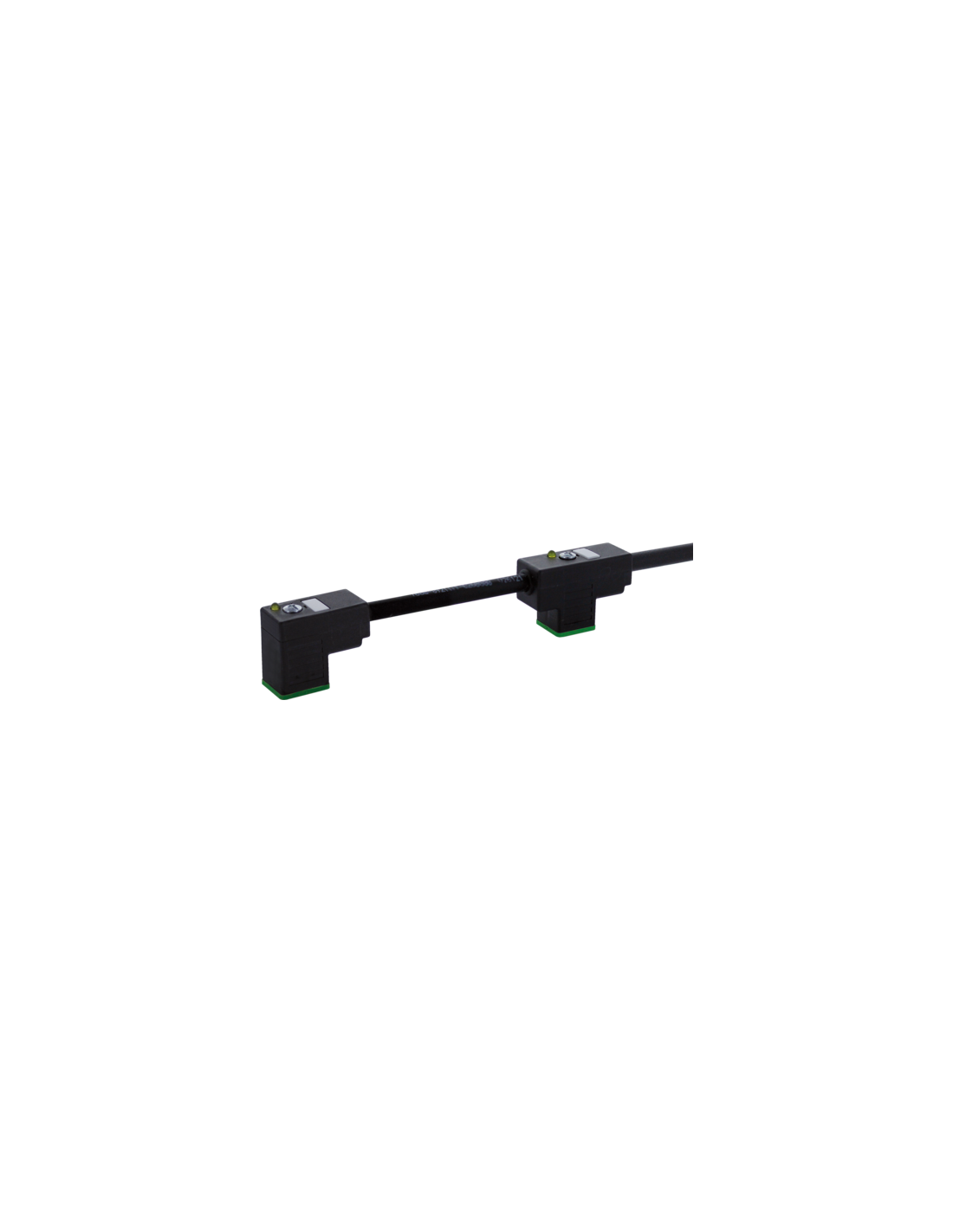

Zawór podwójny MSUD typ CI 9,4 mm – profesjonalne rozwiązanie kablowe do automatyki
Zawór podwójny MSUD typ CI 9,4 mm na kabel o kodzie produktu 7000-58451-6270300 to wysoce niezawodny element przeznaczony do aplikacji przemysłowych, automatyki i technologii sterowania. Dzięki kompaktowym wymiarom oraz solidnej budowie, odpornej na trudne warunki, sprawdzi się zarówno w wymagających środowiskach przemysłowych, jak i w instalacjach, które wymagają pewności transmisji sygnałów oraz zasilania.
Charakterystyka zaworu podwójnego MSUD typ CI 9,4 mm
Zawór wyposażony jest w dwa przyłącza i przeznaczony do pracy z przewodami o długości 3 m. Dzięki konstrukcji z wysokiej jakości tworzywa PBT oraz posrebrzanym stykam ze stopu miedzi, wykazuje odporność chemiczną oraz na oleje. Zastosowano tutaj powłokę PUR na przewodzie, co dodatkowo zwiększa trwałość w agresywnym otoczeniu.
- Stopień ochrony IP67 – odporność na wodę, pyły oraz niekorzystne warunki środowiskowe.
- Wskaźniki LED – łatwa diagnostyka stanów pracy dzięki żółtym diodom sygnalizacyjnym.
- Montaż – przez dokręcenie lub włożenie, co gwarantuje solidność połączenia.
- Napięcie robocze 24 V AC/DC z szerokim zakresem tolerancji.
- Wbudowana dioda tłumiąca – dodatkowa ochrona układów sterujących.
Zastosowania – uniwersalność podłączania w przemyśle
Zawór podwójny MSUD typ CI 9,4 mm jest idealnym rozwiązaniem do zastosowań w automatyce przemysłowej, przede wszystkim tam, gdzie istotne jest bezpieczne i szybkie podłączanie cewek zaworów elektromagnetycznych, siłowników, rozdzielaczy czy innych elementów wykonawczych sterowanych elektrycznie.
- Maszyny produkcyjne i linie montażowe
- Systemy pneumatyczne i hydrauliczne
- Zasilanie oraz przesyłanie sygnałów w szafach sterowniczych
- Branża motoryzacyjna, spożywcza oraz chemiczna
Zalety zaworu podwójnego MSUD – bezpieczeństwo i trwałość
Zawór został stworzony z myślą o wytrzymałości mechanicznej oraz bezpieczeństwie eksploatacji. Posiada wysoki moment dokręcenia, a specjalnie dobrane materiały zapewniają długą żywotność nawet w wymagających warunkach środowiskowych (temperatura pracy od -25°C do +85°C). Kabel sygnałowy o wysokiej elastyczności i odporności na zginanie, pozbawiony szkodliwych składników (bezołowiowy, wolny od kadmu i silikonów), umożliwia stosowanie w środowiskach wymagających wysokich standardów higienicznych i ekologicznych.
Budowa i dodatkowe informacje techniczne
Konstrukcja zaworu oparta na 4-biegunowych złączach typu MSUD CI (9,4 mm) umożliwia łatwe połączenie oraz kompatybilność z szeroką gamą urządzeń. Elementy złącza są chronione dzięki zastosowaniu odpowiednich uszczelek PUR, a powłoka przewodu zapewnia odporność na promieniowanie UV i działanie płomienia.

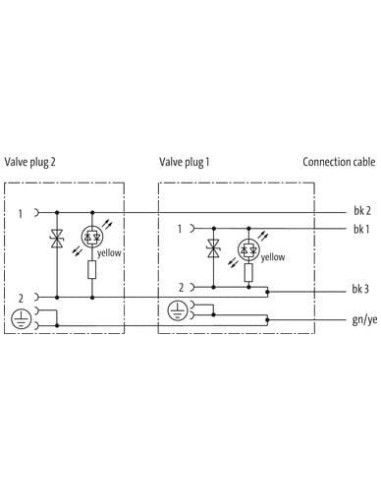

- Kabel sygnałowy: 4 żyły skręcane, czarne oraz zielono-żółta
- Wytrzymałość na zginanie: do 2 milionów cykli
- Szybkość ruchu przewodu: do 3,3 m/s
- Średnica przewodu zewnętrznego: 6,5 mm
Zawór podwójny MSUD CI 9,4 mm – niezawodne połączenie i sygnalizacja w nowoczesnych układach automatyki.
