Typ A (18 mm) – M12, przyłącze od góry
24 V AC/DC, M12 (4-piny)
Dioda LED i obwód zabezpieczający
Przewód łączący L = 100 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

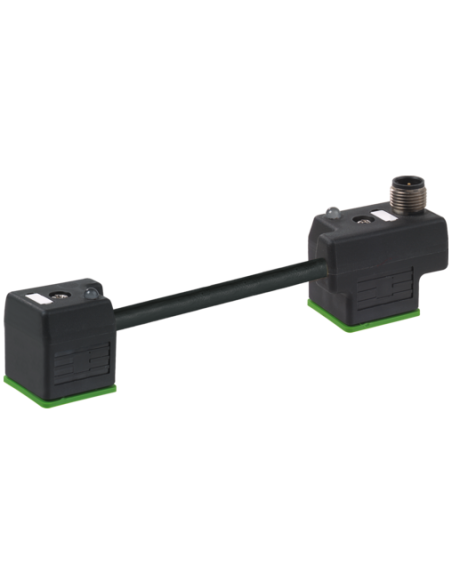

Złącze elektrozaworu M12 męskie typ A 18 mm – Przewód o wysokiej odporności chemicznej
Złącze M12 męskie o najwyższej jakości o kodzie produktu 7000-41501-6360000 to profesjonalne rozwiązanie zaprojektowane do niezawodnego połączenia elektrozaworów oraz komponentów automatyki przemysłowej. Produkt wyposażony jest w przyłącze od góry o rozmiarze 18 mm (typ A), a przewód o długości 100 mm umożliwia łatwą integrację nawet w najbardziej wymagających aplikacjach.
Zastosowanie i możliwe obszary wykorzystania złączy M12
Złącza elektrozaworów M12 typu A są powszechnie wykorzystywane w instalacjach przemysłowych, systemach automatyki, technice sterowania maszynami oraz procesami produkcyjnymi, gdzie wymagane jest niezawodne połączenie sterujące. Dzięki wysokiej klasie ochrony IP67 oraz odporności na warunki zewnętrzne, sprawdzają się zarówno w środowiskach suchych, jak i tam, gdzie panuje podwyższona wilgotność oraz obecność czynników chemicznych lub olejów.
- Automatyka przemysłowa i linie produkcyjne
- Układy pneumatyczne oraz hydrauliczne
- Sterowanie i zasilanie elektrozaworów oraz czujników bezpieczeństwa
- Maszyny specjalistyczne wymagające wytrzymałych złączy o wysokiej szczelności
Budowa i zalety techniczne produktu
Wytrzymała obudowa z wysokiej jakości tworzywa sztucznego zapewnia doskonałą odporność chemiczną oraz na działanie olejów. Produkt dedykowany jest do pracy w trudnych warunkach przemysłowych. Złącze posiada diodę LED sygnalizującą stan pracy (kolor żółty) oraz wbudowany obwód zabezpieczający podłączone urządzenia.
Dodatkowe atuty zastosowanego kabla to:
- Wysoka odporność na płomienie oraz promieniowanie UV, co umożliwia stosowanie w aplikacjach narażonych na bezpośredni kontakt ze światłem słonecznym.
- Przewód wykonany z PUR – zapewnia wytrzymałość mechaniczną i elastyczność nawet przy ciągłym ruchu.
- Bezhalogenowa i bezołowiowa konstrukcja bez kadmu i FCKW – zgodność ze ścisłymi normami bezpieczeństwa.
- Trójżyłowa skrętka (czarny 1, czarny 2, zielono-żółty) o przekroju 0,75 mm², co zwiększa możliwości przesyłu mocy i sygnału.
- Odpowiedni do instalacji w warunkach podwyższonych wymagań dotyczących cykli zgięcia i ruchu (do 10 milionów cykli).
Bezpieczeństwo i łatwość montażu – M12 męskie typ A
Produkt spełnia normy IP67 (przy odpowiednim, kompletnym zamontowaniu) i gwarantuje pewność połączenia nawet w trudnych warunkach atmosferycznych lub podwyższonego zapylenia. Wskazania LED oraz typowe zabezpieczenia elektryczne wpływają na szybkie wykrycie nieprawidłowości podczas eksploatacji. Do montażu przewidziano łatwe wtykowo-śrubowe połączenie, a konstrukcja wymaga zabezpieczenia przed naprężeniami mechanicznymi (np. obejmy kablowe).
- Maksymalny moment dokręcania: 0,4 Nm
- Zakres temperatury pracy: -25°C do 85°C (dla stałej instalacji: -40°C do 90°C)
- Zasilanie: 24 V AC/DC (zakres od 18/19,2 do 28,8/30 V)

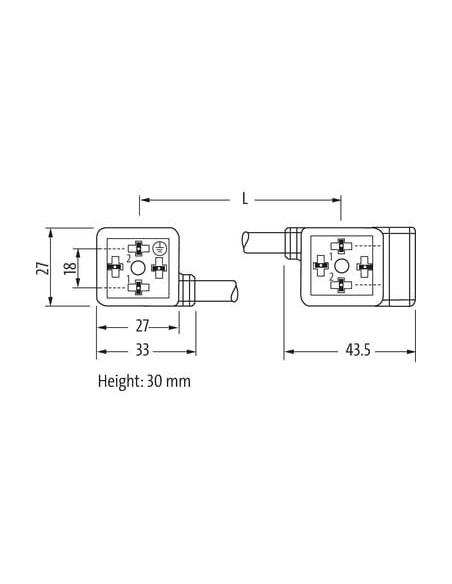

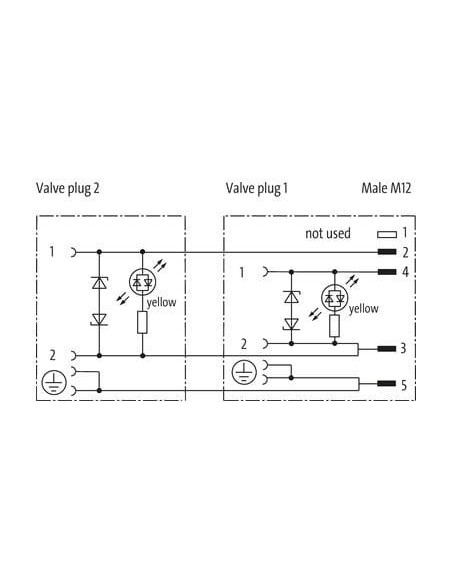

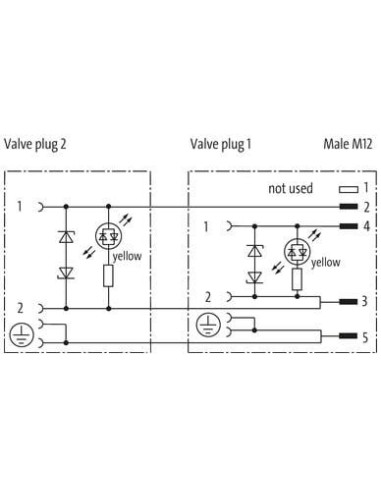

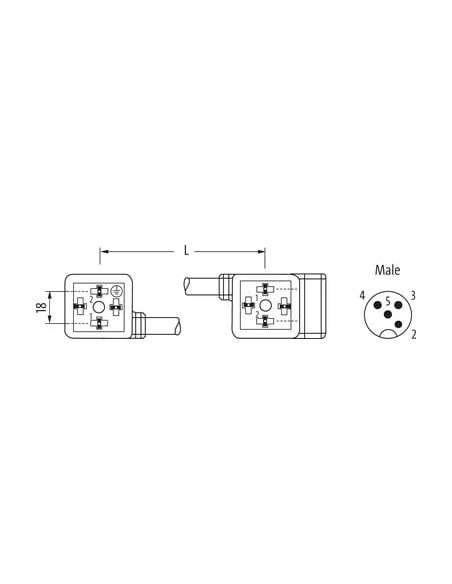

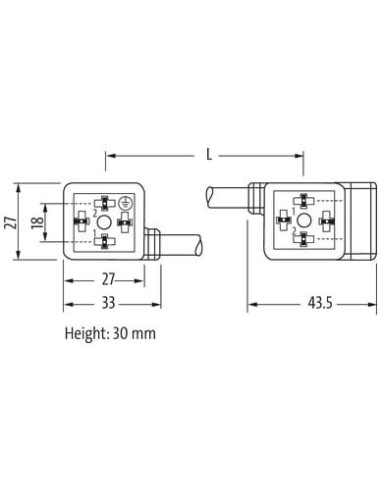

Schematy i wymiary – dopasowanie do aplikacji przemysłowych
W opisie załączono schematy techniczne, które prezentują zarówno topologię połączeń (przewody, układ diod LED, zabezpieczenia), jak i wymiary złączy typ A 18 mm, ułatwiające projektowanie przestrzeni montażowej oraz pewne mocowanie w rozdzielniach automatyki oraz na panelach maszyn.
M12 męskie o najwyższej jakości w formacie A 18 mm to komponent, który zapewnia znacznie wyższą wytrzymałość mechaniczną, szczelność oraz uniwersalność użycia, gwarantując niezawodność i bezpieczeństwo pracy układów sterowania w automatyce przemysłowej.
