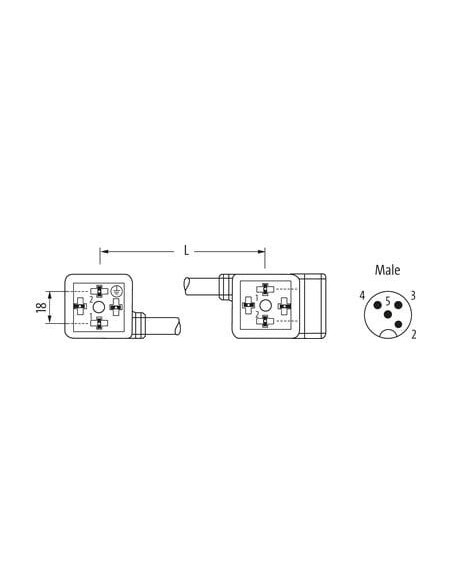

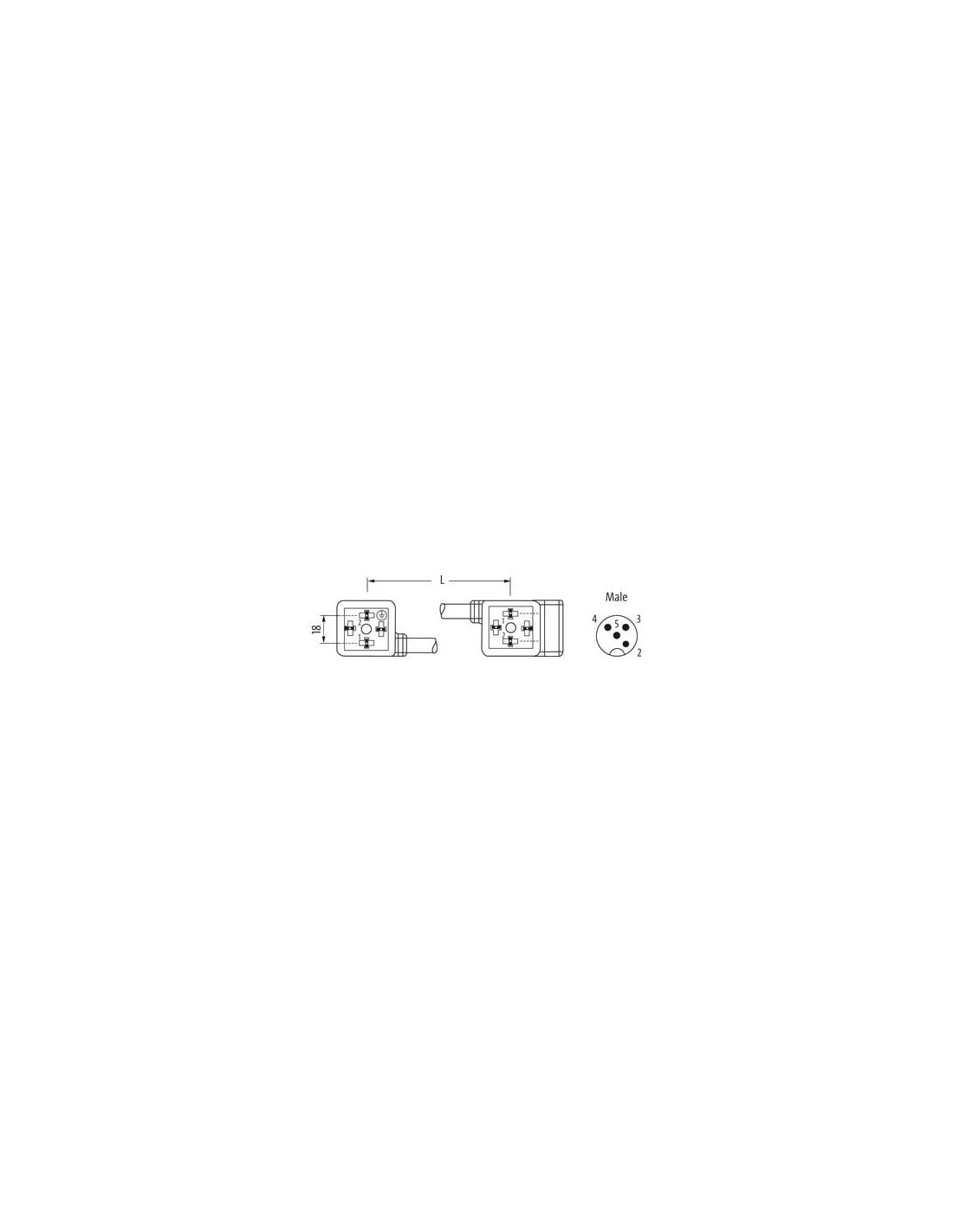

Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

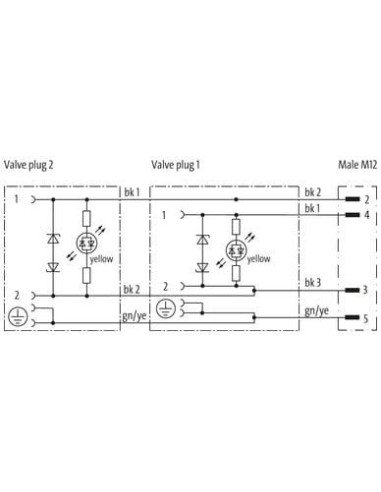

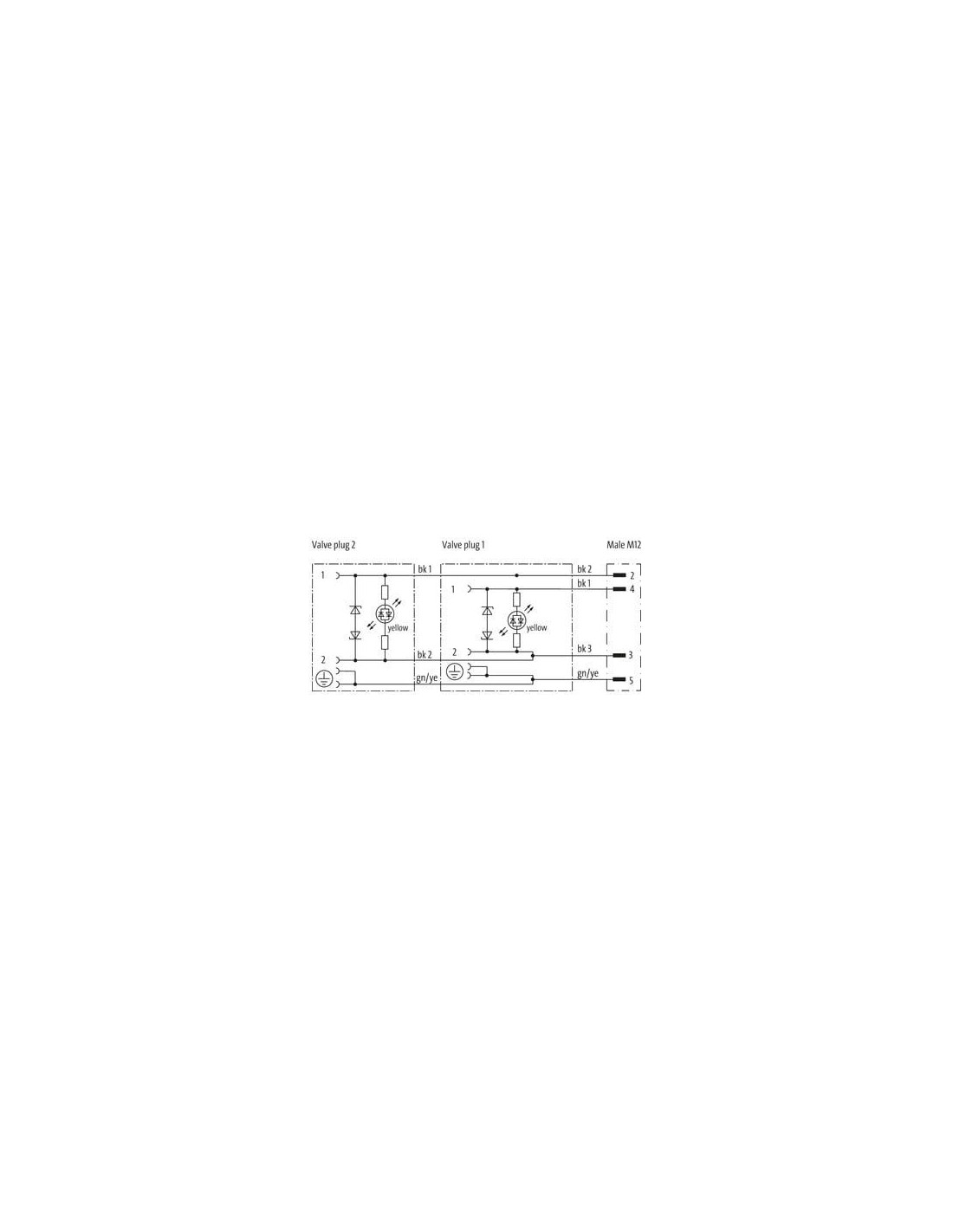

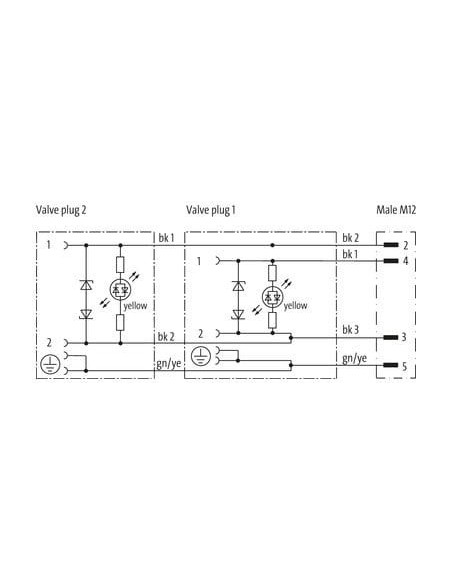

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
PE zmostkowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 627 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

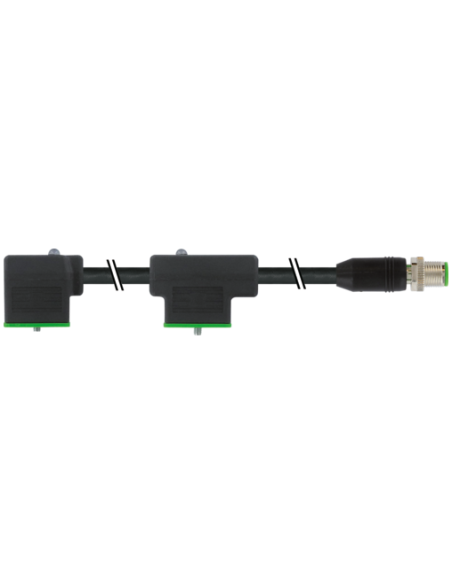

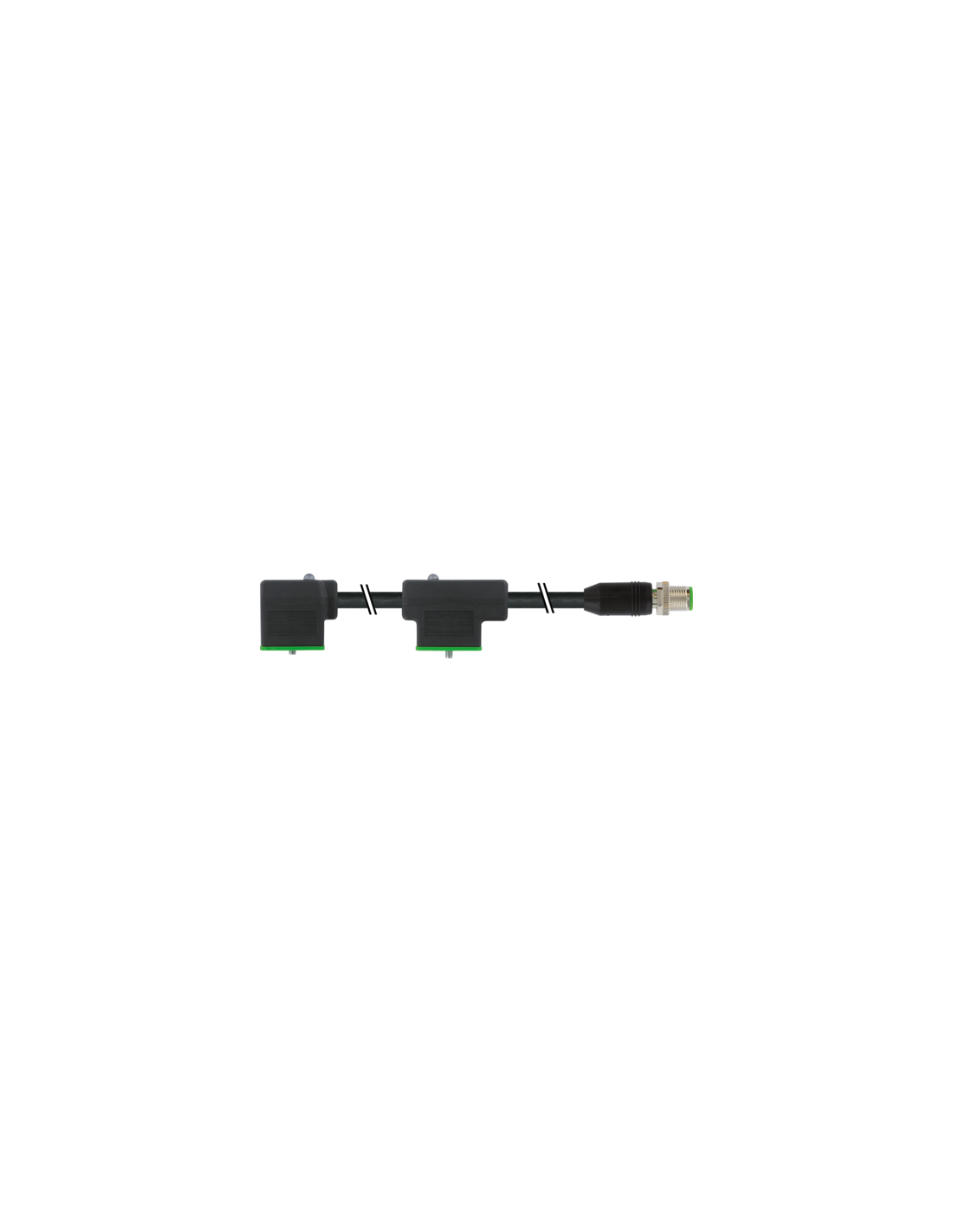

Przewód M12 męski 0° do podwójnych zaworów pneumatycznych – format A 18mm, 2m, MSUD
Złącze M12 męskie 0° z kablem to specjalistyczny produkt przeznaczony do podłączenia podwójnych zaworów pneumatycznych w formacie A (18 mm). Przewód umożliwia szybkie i pewne połączenie elektryczne w systemach automatyki przemysłowej, maszynach oraz aplikacjach wymagających szybkiego i bezpiecznego podłączenia elementów wykonawczych. Złącza typu MSUD, zgodne z normami przemysłowymi, pozwalają na stosowanie w środowiskach o podwyższonej wilgotności, zapyleniu oraz obecności środków chemicznych i olejów.
Zastosowania przewodu M12 z podwójnymi złączami zaworowymi
Przewód podwójny MSUD dedykowany do zaworów pneumatycznych i elektromagnetycznych znajduje zastosowanie w:
- Automatyce przemysłowej – sterowanie siłownikami, zaworami i układami pneumatycznymi
- Systemach transportu i pakowania – niezawodne podłączenie elementów wykonawczych
- Budowie maszyn – łatwa instalacja i szybka wymiana podzespołów w maszynach produkcyjnych i montażowych
- Przemyśle spożywczym, farmaceutycznym i chemicznym – zastosowanie przewodu odpornego na oleje i wiele środków chemicznych
- Modernizacji i serwisie – szybkie naprawy oraz rozbudowy istniejących instalacji
Budowa i kluczowe cechy przewodu do zaworów pneumatycznych MSUD
- Złącze M12 męskie kątowe (typu A, 18 mm) ułatwia podłączenie w ograniczonych przestrzeniach
- Długość całkowita przewodu: 2 m – standardowa wersja, inne długości dostępne na zamówienie
- Kabel PUR/PVC o wysokiej odporności mechanicznej i chemicznej
- Diody LED sygnalizujące stan pracy dla każdego zaworu, ułatwiające diagnostykę instalacji
- Zakres napięcia pracy: 24 V AC/DC z obwodami zabezpieczającymi
- Stopień ochrony IP zapewniający pewność działania w środowiskach przemysłowych
Zalety przewodu M12 MSUD do podwójnych zaworów
Przewód M12 MSUD z podwójnymi wtyczkami zaworowymi charakteryzuje się:
- Prostą i bezpieczną instalacją dzięki kątowym złączom oraz fabrycznie przygotowanemu przewodowi
- Trwałością i odpornością mechaniczną – kabel objęty podwyższoną odpornością na zginanie, przebicie i ścieranie
- Wysoką odpornością na środki chemiczne oraz działanie olejów
- Diody LED umożliwiające natychmiastową weryfikację stanu pracy zaworów
- Uniwersalnym zastosowaniem w różnych aplikacjach przemysłowych i automatyce
Parametry techniczne przewodu M12 męskiego do zaworów podwójnych
Kluczowe dane techniczne:
- Wyprowadzenie przewodu: 0° (prosto)
- Kabel: 4-żyłowy, przekrój 0,75 mm²
- Zakres temperatury pracy: od -25°C do +85°C (przewód: od -30°C do +80°C)
- Obciążalność prądowa: maks. 4 A (na styk zaworu), maks. 12 A (przewód)
- Odporność na UV, ogień oraz działanie olejów zgodnie z międzynarodowymi normami
- Zgodność z normami cURus
Dzięki modularnej budowie oraz znakomitym właściwościom przewodów, produkt doskonale sprawdza się w nowoczesnych systemach sterowania zaworami pneumatycznymi.
Polecamy także inne produkty z kategorii: Podwójne złącza zaworowe »
