Typ A (18 mm)
24 V AC ±20% / DC ±25%

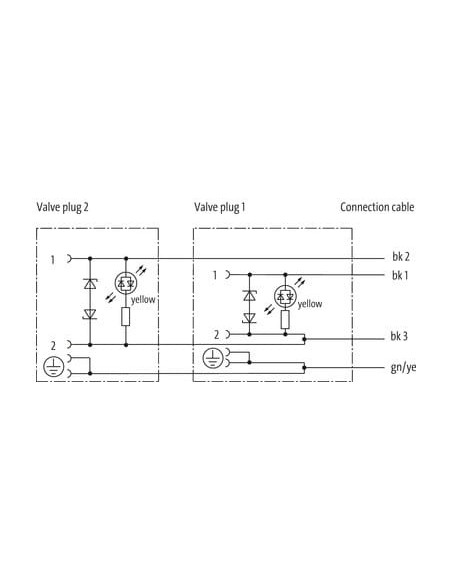

Dioda LED i obwód zabezpieczający
Przewód łączący L = 200 mm
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 227 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Electrical function wire | Sygnał |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

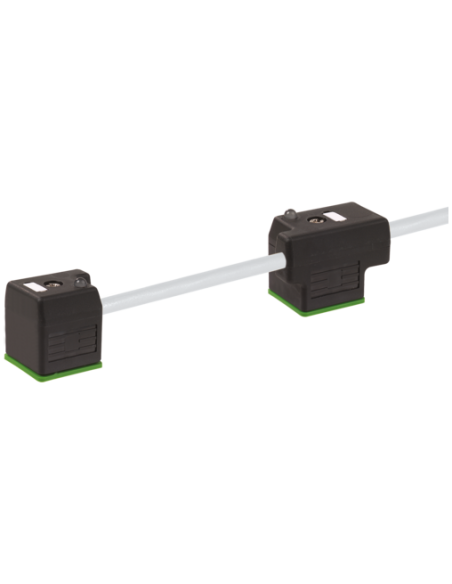

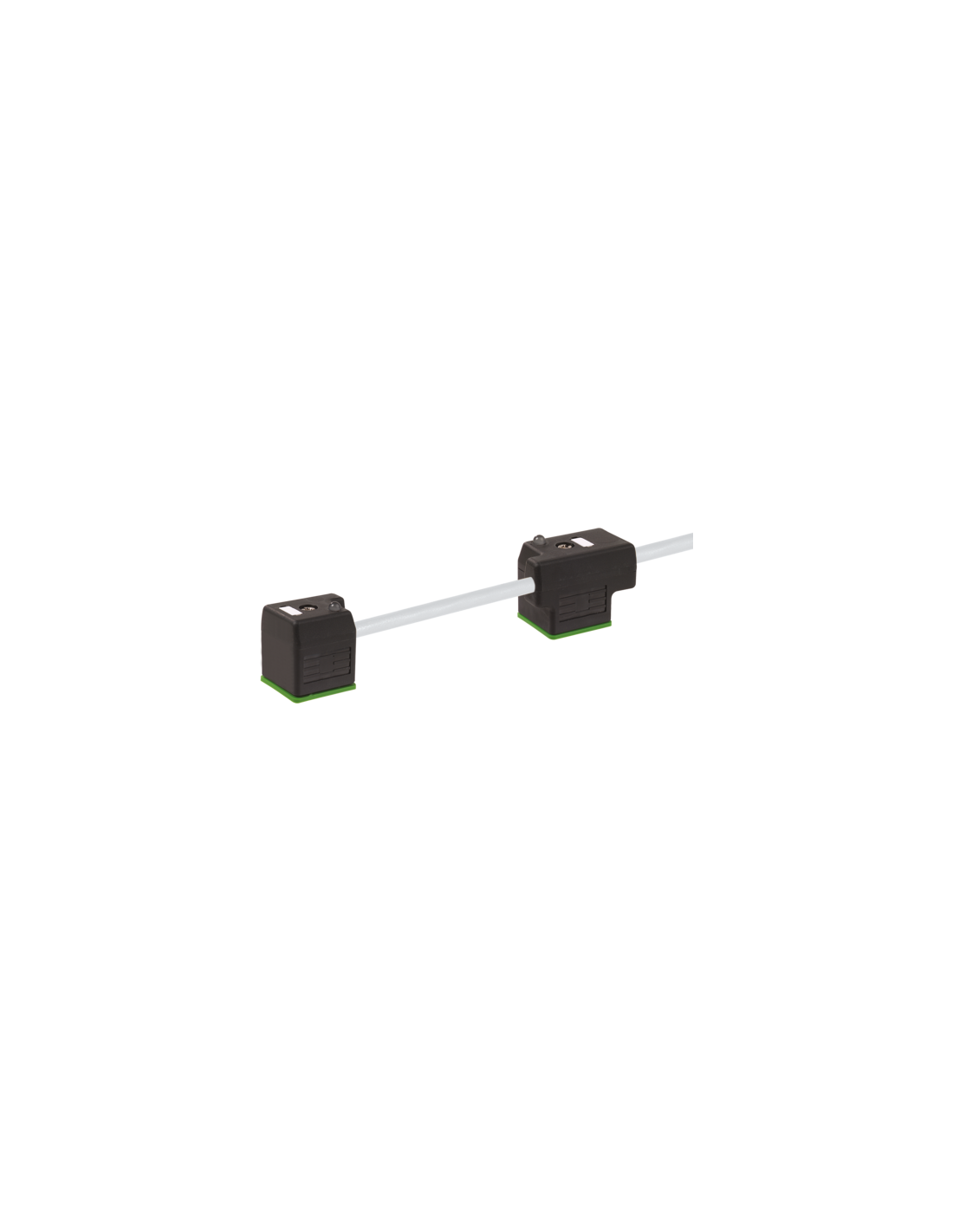

Mostek zaworowy typ A 18 mm do kabla wełnianego 7000-58041-2270300 – zaawansowany element automatyki
Mostek zaworowy typ A 18 mm o kodzie 7000-58041-2270300 to wysokiej klasy komponent przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji, w których wymagane jest skuteczne i bezpieczne podłączenie zaworów elektromagnetycznych. Dzięki kompaktowej budowie oraz uniwersalności znajduje szerokie zastosowanie w różnych branżach technicznych.
Zastosowania mostka zaworowego typu A 18 mm
Produkt jest idealny do zastosowań z zaworami elektromagnetycznymi w systemach automatyki przemysłowej, instalacjach produkcyjnych oraz układach sterowania pneumatycznego i hydraulicznego. Mostek pozwala na szybkie łączenie, pewność działania oraz uproszczenie montażu aparatów w szafach sterowniczych i przy urządzeniach wykonawczych.
- Automatyka przemysłowa
- Linie produkcyjne
- Sterowanie zaworami w systemach transportu mediów
- Układy pneumatyczne i hydrauliczne
- Systemy dozowania i mieszania
Najważniejsze cechy mostka zaworowego typ A
Mostek zaworowy charakteryzuje się wysokim stopniem ochrony IP67, dzięki czemu jest odporny na pył, wilgoć oraz oddziaływanie czynników zewnętrznych, nawet w trudnych warunkach przemysłowych.
- Czarna obudowa z tworzywa sztucznego – zapewnia wysoką odporność chemiczną oraz na oleje.
- Dioda LED – umożliwia łatwą wizualizację stanu zaworu.
- Zabezpieczenie obwodu – dodatkowa ochrona układów elektrycznych.
- Różne długości przewodu – opcjonalne, standardowo: 3 m, inne na życzenie.
- Wysoka trwałość dzięki solidnym materiałom oraz odporności na uszkodzenia mechaniczne i warunki środowiskowe.
Budowa i montaż – dla wymagających instalacji przemysłowych

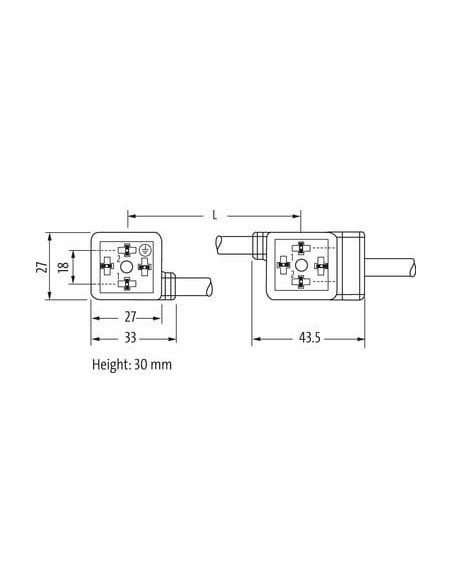

Rozwiązanie ma kompaktowe wymiary (18 mm, wysokość 30 mm), co pozwala na montaż nawet w ograniczonych przestrzeniach. Montaż przez włożenie i przykręcenie zapewnia stabilność oraz odporność na drgania. Mostek został wyposażony w przyłącza gwintowane M3 z odpowiednim momentem dokręcania (0,4 Nm), co wpływa na bezpieczeństwo i łatwość instalacji.
- Obudowa hermetyczna o wysokiej szczelności
- Prosty schemat połączeń wewnętrznych (zgodnie ze standardem DIN)
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +85°C
Specjalistyczny kabel do trudnych warunków
Kabel połączeniowy wykonany jest z wysokiej jakości materiałów: powłoka zewnętrzna PUR, izolacja żył z PVC, 4-żyłowy przewód odporny na działanie substancji chemicznych i olejów. Kabel spełnia wymagania norm dotyczących giętkości, wytrzymałości i odporności.
- Wytrzymałość na zginanie – nawet 2 mln cykli (track C)
- Średnica zewnętrzna kabla: 7 mm
- Wysoka odporność na temperatury: od -30°C do +80°C (w spoczynku), do 80°C w ruchu
- Prądy robocze do 9,6 A na żyłę
Bezpieczeństwo i niezawodność w każdych warunkach
Mostek zaworowy typ A 18 mm wyposażony jest w obwody zabezpieczające oraz diody sygnalizacyjne, a szczelność połączeń zapobiega ryzyku uszkodzeń i wpływa na żywotność urządzenia. Konstrukcja spełnia wymagania norm bezpieczeństwa, a dołączony certyfikat cURus potwierdza wysoką jakość i zgodność z międzynarodowymi standardami.
Wybierz mostek zaworowy typ A 18 mm dla efektywnej i bezpiecznej automatyzacji
Stawiając na mostek zaworowy typ A 18 mm do kabla wełnianego 7000-58041-2270300, uzyskuje się pewność niezawodnych połączeń w rozbudowanych systemach automatyki. Kompatybilność z różnymi urządzeniami, szeroki zakres zastosowań oraz łatwość montażu sprawiają, że jest to rozwiązanie dedykowane profesjonalistom poszukującym trwałych i sprawdzonych komponentów.
